一、 设计要求二、 整车技术参数 三、 驱动结构设计 四、 驱动系统设计 五、 供电系统设计 六、 空调系统设计 七、 真空助力系统设计 八、 设计结果一、 设计要求1、整车性能技术指标A 运输类新能源专用车、货车动力电池系统总质量占整车整备质量比例不超过25%，作业类新能源专用车、货车不超过20%。
B 吨百公里电耗不超过10kWh ；M1、N1类采用工况法，其他暂采用40km/h 等速法，其中作业类专用车检测时上装部分不工作。
（1）最高车速：90km/h ； （2）最大爬坡度：20%；（3）加速性能0-50 Km/h ：<15s ；最新能源纯电动物流车-计算设计书【最新资料，WORD 文档，可编辑修改】（4）60km/h续驶里程≥200km（等速法）；（5）工况法续航里程≥180km；二、整车技术参数新能源厢式运输车选用长安传统载货汽车底盘（SC1031GDD43）为改装主体。
新能源厢式运输车是在长安底盘改装成纯电动可承载式底盘的基础上，加装载货物厢体而形成的一款新能源厢式运输车，该车配置5MT手动变数箱、永磁同步驱动电机及控制器、整车控制器、三元锂离子锂电池、高压配电和BMS管理系统、智能车载充电器、直流快充充电系统、冷却系统、真空助力制动系统、助力转向系统、车载冷暖空调以及远程监控系统等。
驱动电机采用电机前置通过法兰固定于变速箱，变速箱固定于整车中部，控制器及车载充电器布置在车身前中部，动力锂离子电池、高压配电系统及电池管理系统布置在车体中前两侧部位，车载空调布置在车体前部，远程监控终端固定于驾驶室中控台内部，采用5MT手动变数箱/2档AT自动变速箱。
1.整车控制系统的工作原理图2.相关设计的参数计算1)整车技术参数及常数值标定2) 电机峰值功率及额定功率的匹配电机的功率大小直接关系到电动汽车的动力性的好坏。
电机功率越大，电动汽车的加速性能和最大爬坡度越好，但电机的体积和质量也会相应地增加，同时电机不能经常保持在高效率下工作，降低了电动汽车的能量利用率，降低了汽车的行驶里程。
能源纯电动物流车计算设计书
最新能源纯电动物流车-计算设计书设最新资料'WOR文档'可编辑修改】整车技术参数三、驱动结构设计四、驱动系统设计五、供电系统设计六、空调系统设计七、真空助力系统设计八、设计结果一、设计要求1、整车性能技术指标A 运输类新能源专用车、货车动力电池系统总质量占整车整备质量比例不超过25%作业类新能源专用车、货车不超过20%B 吨百公里电耗不超过10kWh Ml N1类采用工况法，其他暂采用40km/h等速法，其中作业类专用车检测时上装部分不工作。
（1）最高车速：90km/h；（2）最大爬坡度：20%（3）加速性能0-50 Km/h : <15s；（4）60km/h续驶里程》200km （等速法）;（5）工况法续航里程》180km二、整车技术参数新能源厢式运输车选用长安传统载货汽车底盘（SC1031GDD43为改装主体。
新能源厢式运输车是在长安底盘改装成纯电动可承载式底盘的基础上，加装载货物厢体而形成的一款新能源厢式运输车，该车配置5MT手动变数箱、永磁同步驱动电机及控制器、整车控制器、三元锂离子锂电池、高压配电和BMS管理系统、智能车载充电器、直流快充充电系统、冷却系统、真空助力制动系统、助力转向系统、车载冷暖空调以及远程监控系统等。
驱动电机采用电机前置通过法兰固定于变速箱，变速箱固定于整车中部，控制器及车载充电器布置在车身前中部，动力锂离子电池、高压配电系统及电池管理系统布置在车体中前两侧部位，车载空调布置在车体前部，远程监控终端固定于驾驶室中控台内部，采用5MT手动变数箱12档AT自动变速箱。
1. 整车控制系统的工作原理图2. 相关设计的参数计算1）整车技术参数及常数值标定2）电机峰值功率及额定功率的匹配电机的功率大小直接关系到电动汽车的动力性的好坏。
电机功率越大，电动汽车的加速性能和最大爬坡度越好，但电机的体积和质量也会相应地增加，同时电机不能经常保持在高效率下工作，降低了电动汽车的能量利用率，降低了汽车的行驶里程。
新能源物流车运营方案设计
新能源物流车运营方案设计一、新能源物流车的优势和挑战1. 优势首先，新能源物流车具有清洁和环保的特点。
它们使用电能或其他可再生能源作为动力，减少了对化石燃料的依赖，在行驶过程中不会产生尾气和噪音污染，有效改善了城市的空气质量。
其次，新能源物流车具有高效节能的特点。
相较于传统燃油车辆，它们可以通过能源回收和优化的能源利用方式，减少能源的浪费，并提高行驶的里程和运输效率。
第三，新能源物流车的运营成本低。
虽然购买新能源物流车的成本相对较高，但是它们的运营成本却相对较低。
一方面，电能或其他可再生能源的价格相对较低；另一方面，新能源物流车的维护成本和故障率较低。
2. 挑战首先，新能源物流车的续航里程问题是一个不容忽视的挑战。
目前，新能源物流车的续航里程普遍较短，在长途运输过程中需要频繁充电或更换电池，给运营带来了不便。
其次，新能源物流车的充电基础设施尚未完善。
尽管充电桩的建设正在加快推进，但目前还存在充电桩数量不足、充电速度慢、充电桩分布不均等问题。
第三，新能源物流车的购买成本高。
相较于传统燃油车辆，新能源物流车的购买成本仍然较高，需要较大的资金投入。
这对于一些小型物流企业来说可能是一个不小的负担。
二、新能源物流车运营方案设计1. 车辆选型和规划首先，根据物流企业的运输需求和市场情况，确定使用新能源物流车的比例和规模。
可以根据不同的运输距离和货物质量制定使用不同型号和规格的新能源物流车。
其次，选择合适的新能源物流车品牌和型号。
可以考虑一些知名的新能源汽车制造商，并选择具有良好信誉和售后服务保障的品牌和型号。
第三，制定车辆运营计划。
根据物流企业的运输路线和时间安排，制定新能源物流车的行驶计划和充电计划。
合理安排行驶路线和充电站点，提高运营效率和续航里程。
2. 充电基础设施建设首先，建设自有的充电桩。
物流企业可以考虑在自有仓库或物流中心建设充电桩，为新能源物流车提供便利的充电服务。
在充电桩建设过程中要考虑充电桩数量、充电速度和安全性。
纯电动物流运输车电驱动系统的匹配计算

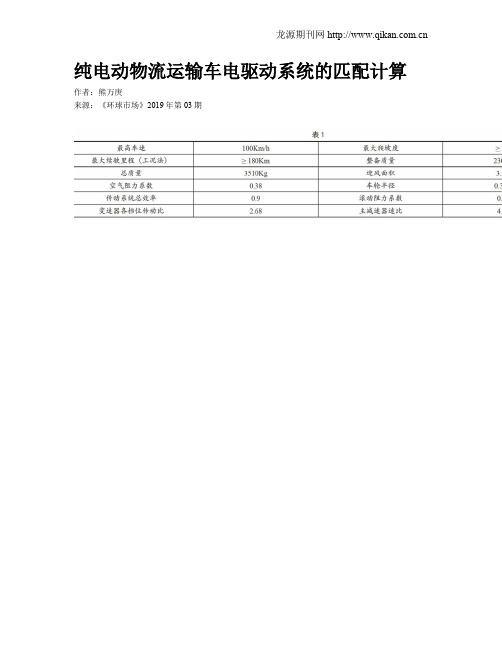

纯电动物流运输车电驱动系统的匹配计算作者：熊万庚来源：《环球市场》2019年第03期摘要：电动汽车（Electric Vehicle，简称EV）是当前解决能源短缺和环境污染问题可行的技术之一。
电动汽车是由车载动力电池作为能量源的零排放汽车，绿色出行节能环保。
目前，电动汽车的研制已在全世界范围内兴起，纯电动物流运输车渐渐的解决城区物流配送最后一公里，市场需求量大，逐步向批量商业化生产的方向发展，电动汽车技术的发展依赖多科学技术的进步，尤其需要解决电动汽车的电驱动系统性能匹配及续驶里程适合性问题，本文基于经典全顺车型进行改装，将其进行电动化设计，对整车动力学匹配计算，按照动力性能的要求，运用汽车理论、电动机等相关知识，对电动机的功率、扭矩及电池的容量规格等进行匹配计算。
关键词：电动汽车;参数匹配;电机;申‘池概述：以经典全顺为基础，拆除发动机及发动机附属设备，进、排气系统，冷却系统，燃油供给系统，电机取代原燃油汽车的发动机，通过动力匹配计算来完善电动汽车电机等的选型。
一、动力系统各部件应能在下列环境条件下额定运行a）海拔高度≤1200m;b）环境温度范围：-20℃～50℃;c）空气相对湿度：最湿月月平均最大相对湿度为90%（该月平均温度为25℃）;d）应能承受汽车所受的雨、雪、风沙的侵袭;e）应能承受汽车正常运行时所产生的冲击与振动。
二、整车改装成电动汽车后所能达到的相关参数如表1三、设计匹配计算过程1）根据最高车速和变速箱速比计算电机的最高转速：1、主减速器速比i g i o≤n*r*0.377/umaxn≥4.875*2.68*100/0.377/0.348=9958（rpm）2）根据最大爬坡度和变速箱一档速比计算电机的峰值扭矩：3）（1）根据最高车速计算电机功率（以100Km/b计算）计算最高车速匀速行驶功率时忽略加速阻力功率与坡度阻力功率。
（2）根据最大爬坡度计算电机功率;（以i=25%，v-20km/h计算）计算最大爬坡度行驶功率时忽略加速阻力功率與空气阻力功率。
纯电驱动蓝牌物流车用电驱动桥总成设计
1 2 3 4纯电驱动蓝牌物流车用电驱动桥总成设计摘要：现有市场上的纯电动蓝牌物流车都是在传统轻卡上改制而来，将原有柴油车的发动机变速箱去掉换成驱动电机，油箱换成电池，增加了电机控制器和整车控制器等设备后就成电动轻卡了。
基本功能可以使用，但是动力源和驱动形式发生重大变化后整车其他地方没有跟着相应的改进，从结构布置和车型性能上不是最经济最优化的，随着补贴的退坡和退出，将来这种车是无法参与市场竞争的。
本文基于纯电动驱动模式提出了一种全新的适合纯电驱动车辆的动力总成设计方案。
关键词：纯电驱动；电驱桥；集成化；轻量化；城市物流中图分类号：U469.72文献标识码：A文章编号：1671-5799（2019）04-0135-021、现有蓝牌物流电动车动力总成现有市场上主流的纯电动蓝牌物流车虽然品牌很多，车型更多，但技术路线只有一种：都是在传统轻卡上改制而来，将原有柴油车的发动机变速箱去掉换成驱动电机，油箱换成电池，增加了电机控制器和整车控制器等软硬件后就成现在流行的电动轻卡了。
这种电动轻卡的优点是整车布置不需要发生大的变化，动力总成的布置形式为:电机+传动轴+车桥。
缺点也很明显：电池布置在车辆外测两边，不利于碰撞安全。
同时电动车的最大特点是可以在制动工况下车桥反拖电机发电，实现能量回收。
这种布置结构车桥还是传动的车桥，有锥齿轮的存在，锥齿轮的特性决定了齿轮凹面受力能力只有凸面能力的30%，因此，反向发电的瓶颈是车桥齿轮。
这点从市场上目前常用的电动车在运行2-3万公里后主减开始出现批量异响就可以得到验证。
同时，蓝牌物流的车受法规的限制，车辆的整备质量不能超过3吨，这个要求对传统的轻卡来说都有很高的要求，更别提对电动车而言。
目前的电池能力密度大多在120wh/kg,以常用的80度电来计算，电池的重量超过660kg，再算上电池箱、支架之类的附件这块增加的种类超过800kg，电机电控及电机悬置的重量超过200kg。
纯电动搬运车设计说明书
纯电动搬运车设计说明书设计: ______________ 校对:______________ 审核:______________ 时间:______________目录1.设计原则 (3)2.动力系统设计计算及仿真分析 (3)2.1动力性计算 (3)2.2驱动电机参数选择 (4)2.2.1 驱动电机功率的选择 (4)2.2.2 驱动电机转速的选择 (5)2.2.3 驱动电机转矩的选择 (6)2.3仿真计算 (7)3．电池的选择计算 (8)3.1整车能量系统参数计算 (8)3.2电池参数选择 (8)4．转向系统分析计算 (9)4.1 相关参数 (9)4.2 转向系计算载荷的确定 (9)4.3 转向传动系统的设计匹配 (10)5．制动系统分析计算 (11)5.1 制动力与制动力分配系数 (11)5.1.1 满载时的制动力的计算 (11)5.1.2 空载时的制动力的计算 (13)5.2 制动器最大制动力矩 (15)6．底盘布置 (16)1.设计原则2.动力系统设计计算及仿真分析设计要求:最大速度≥22Km/h最大爬坡度≥20%40Km/h良好路面半载续航里程≥300Km计算参数:传动系效率η1=92%电机及控制器效率η2=92%迎风面积A=8m2=0.6风阻系数CD滚动阻力系数f=0.0076+0.000056*V旋转质量换算系数£=1.3两档速比i1：3.757i2：1.969 后桥速比i0=4.875轮胎滚动半径r=0.325m汽车满载总质量M=18000Kg整备质量M1=13000Kg（含空调）额定载荷77人（含驾驶员）前轴载荷65000N后轴载荷115000N2.1动力性计算根据动力性计算首先确定驱动电机的参数：（1） 最高车速根据纯电动标准最高车速为22Km/h 为持续30min 速度，2D d d 21.15 3.6d 3600T C A v v vP mgf m t δη⎛⎫⋅=++⋅⋅ ⎪⎝⎭ 计算得：P d =94.9Kw （2）最大爬坡度最大爬坡度≥20%≈11.30，速度=10Km/hT vt v m v A C f mg mg P ηδαα3600d 6.3d 15.21cos sin 2D d ⋅⎪⎪⎭⎫ ⎝⎛⋅+⋅+⋅+= 计算得：P d =104Kw2.2驱动电机参数选择2.2.1 驱动电机功率的选择驱动电机的额定功率首先应满足整车动力性指标中的最高车速的要求，即额定功率m P >16.89kW 。
新能源纯电动物流车---计算设计书206-_图文
厢式运输车---计算设计书
一、设计要求
二、整车技术参数
三、驱动结构设计
四、驱动系统设计
五、供电系统设计
六、空调系统设计
七、真空助力系统设计
八、设计结果
一、设计要求
1
A运输类新能源专用车、货车动力电池系统总质量占整车整备质量比例不超过25%，作业类新能源专用车、货车不超过20%。
B吨百公里电耗不超过10kWh；M1、N1类采用工况法，其他暂采用40km/h等速法，其中作业类专用车检测时上装部分不工作。
2.爬坡性能
图4爬坡度曲线图
爬坡度可达30％，满足最大爬坡度要求。
3.汽车功率平衡
图5驱动功率－行驶阻力功率平衡图
由以上匹配结果可知，最高车速93km/h，满足最高车速90km/h要求。
3
3.1
（1）防护等级：按GB/T4942.2（2）抗振：按GB/T18488.2-2001
3.2
（1）整车动力电池采用DC320V磷酸铁锂电池，辅助电池采用12V的铅酸电池；
1.整车控制系统的工作原理图
2.相关设计的参数计算
1)整车技术参数及常数值标定
序号
名称
标示符
数值
单位
1
整车装备质量
m
1400
kg
2
总质量
M
2600
kg
3
长*宽*高
L*W*H
4100
1520
1900
mm
4
轴距
D
2700
mm
5
空气阻力系数
CD
0.45
6
正面迎风面积
A
2.4
m2
7
质心高度
电动搬运车设计计算详解(系统扭矩和功率计算选型)解析
5、前期项目设计方案图（二）电动叉车车体设计计算与选型1、驱动方式：24v直流电瓶；2、所需提升高度：≧1800mm；3、实际载重：≦600KG(电动机械手+工件=400KG)；4、提升和下降速度：＜100mm/s；5、行走速度：≧4KM/h；6、升降运动所需功率计算根据P=F*V=mg*V=(400*10)*0.1m/s=800W;安全系数选择2，系统效率选择0.8，可得升降所需功率400*2/0.8=1000W,所以所选电动叉车提供的升降功率≧1000W。
7、叉电动车选择：根据参数选择了诺力一款电动叉车，能满足所需要求，具体参数如下：实物图（三）电动机械手设计与计算1、系统介绍本节重点对电动搬运车电动机械手部分从结构方案，设计计算、选型、3D建模，2D图纸等方面进行详细讲解，作为自动化设备设计案例。
2、结构方案根据客户需求电动机械手需要在左右方向和前后方向对工件位置进行微调，左右方向（X轴）上的行程为200mm,负载为300KG;前后方向（Y轴）上的行程为300mm,负载为100KG。
大体方案可以设计为用减速电机带动T形丝杆在X轴和Y轴上做直线往复运动的两轴机械手，示意如下。
Y轴X轴3、电动机械手X轴的设计计算1)主要参数：负载：300KG 行程：200mm Vmin=5mm/s Vmax=15mm/s变速方式：减速机动力：24V直流电瓶（电动叉车自带）2)方案设计根据结构方案中的机械手X轴设计，用减速电机带动同步带轮，同时通过T形同步带将运动传递给T形丝杆，T形丝杆带动负载在X轴上做直线往复运动。
根据标准选型（天津三益），初步选择T形丝杆D=22mm(轴的直径后续会根据选择的电机功率和转速进行验证)，螺距=5mm;可查表得T形丝杆的摩察系数η=0.15，效率=0.7；设加速时间为1s。
设圆柱体的外径为D，圆柱体的长度为L;根据初步设计同步带轮(两个相同)D=45mm,L=16mm;T形丝杆D=22mm,L=404mm；减速电机的转动惯量假设为为10×10¯4kg/m²（需要后续选型后验证）3)电机所需转矩和功率计算根据上面的图表公式和已知条件可做如下计算：由Tm=T1+T2 又4)电机的选型由计算可知，电机功率＞40W;输出扭矩＞0.645N.M;所需的最大转速为180r/min;由上诉条件选出电机如下：由表可得电机的额定转速r=3200RPM,所需的最大转速为180r/min,得减速比为3200/180=17.8，选择18的减速比；综上，选择微特微电机和减速机型号为VDM07SGN24-60&80JB18G10M5，满足以上所有条件。
能源纯电动物流车-计算设计方案书
欢迎阅读一、 设计要求1、整车性能技术指标A 运输类新能源专用车、货车动力电池系统总质量占整车整备质量比例不超过25%，作业类新能源专用车、货车不超过20%。
B 吨百公里电耗不超过10kWh ；M1、N1类采用工况法，其他暂采用40km/h 等速法，其中作业类专用车检测时上装部分不工作。
（1）最高车速：90km/h ； （2）最大爬坡度：20%； （3）加速性能0-50Km/h ：<15s ；最新能源纯电动物流车-计算设计书【最新资料，WORD 文档，可编辑修改】（4）60km/h续驶里程≥200km（等速法）；（5）工况法续航里程≥180km；二、整车技术参数新能源厢式运输车选用长安传统载货汽车底盘（SC1031GDD43）为改装主体。
新能源厢式运输车是在长安底盘改装成纯电动可承载式底盘的基础上，加装载货物厢体而形成的一款新能源厢式运输车，该车配置5MT手动变数箱、永磁同步驱动电机及控制器、整车控制器、三元锂离子锂电池、高压配电和BMS管理系统、智能车载电6) f ——滚动阻力系数；0.015 7) D C ——空气阻力系数；0.45 8) A ——迎风面积，m 2；2.4 9) max α——最大爬坡度，(︒)；11 10) i u ——爬坡车速，km/h ；4011) a u ——汽车的加速末速度，km/h ；9012) a t ——汽车加速时间，s 。
