铸件外观检验规范

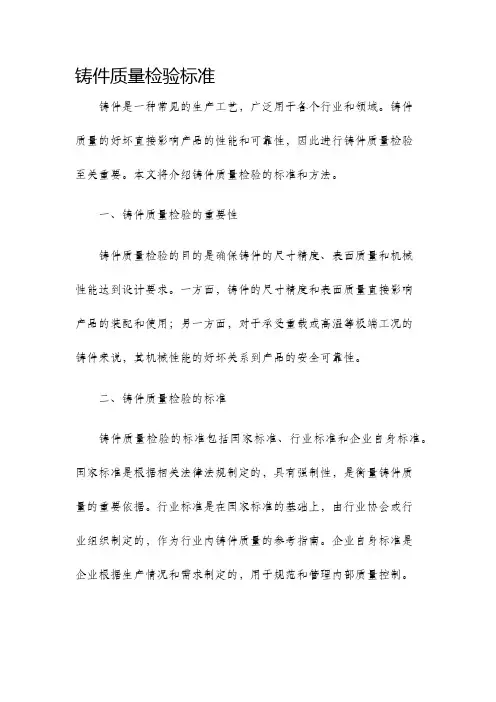

铸件质量检验标准
铸件质量检验标准铸件是一种常见的生产工艺，广泛用于各个行业和领域。
铸件质量的好坏直接影响产品的性能和可靠性，因此进行铸件质量检验至关重要。
本文将介绍铸件质量检验的标准和方法。
一、铸件质量检验的重要性铸件质量检验的目的是确保铸件的尺寸精度、表面质量和机械性能达到设计要求。
一方面，铸件的尺寸精度和表面质量直接影响产品的装配和使用；另一方面，对于承受重载或高温等极端工况的铸件来说，其机械性能的好坏关系到产品的安全可靠性。
二、铸件质量检验的标准铸件质量检验的标准包括国家标准、行业标准和企业自身标准。
国家标准是根据相关法律法规制定的，具有强制性，是衡量铸件质量的重要依据。
行业标准是在国家标准的基础上，由行业协会或行业组织制定的，作为行业内铸件质量的参考指南。
企业自身标准是企业根据生产情况和需求制定的，用于规范和管理内部质量控制。
在铸件质量检验中，常用的国家标准有《铸造铁件技术条件》、《铸铝合金件技术条件》等，而行业标准包括《汽车铝合金压铸铸件技术规范》、《船用铸铁件技术条件》等。
企业自身标准则根据企业具体的生产工艺和要求制定，例如《XX公司铸件质量检验标准》。
三、铸件质量检验的方法铸件质量检验的方法主要包括外观检查、尺寸检测和性能测试。
1. 外观检查外观检查是铸件质量检验中最简单直观的方法。
通过肉眼观察铸件的外观，检查是否有裂纹、砂眼、气孔、夹渣等缺陷。
外观检查可以用目视检查或借助放大镜进行观察。
2. 尺寸检测尺寸检测是铸件质量检验中最常见的方法。
主要是测量铸件的外形尺寸、孔径尺寸和壁厚尺寸等。
常用的尺寸测量工具有游标卡尺、内径卡尺、外径卡尺、深度尺等。
尺寸检测可以帮助判断铸件是否满足设计要求。
3. 性能测试性能测试是铸件质量检验中最关键的方法，主要包括力学性能测试、化学成分分析和金相组织分析。
力学性能测试主要是测试铸件的拉伸、弯曲、冲击等力学性能。
化学成分分析可以确定铸件的材料成分是否符合要求。
金相组织分析可以观察铸件的金相组织结构，评估其机械性能。

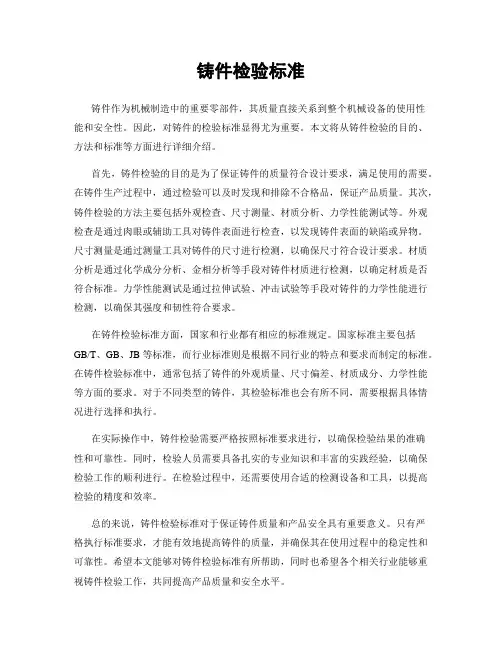

铸件检验标准
铸件检验标准铸件作为机械制造中的重要零部件，其质量直接关系到整个机械设备的使用性能和安全性。
因此，对铸件的检验标准显得尤为重要。
本文将从铸件检验的目的、方法和标准等方面进行详细介绍。
首先，铸件检验的目的是为了保证铸件的质量符合设计要求，满足使用的需要。
在铸件生产过程中，通过检验可以及时发现和排除不合格品，保证产品质量。
其次，铸件检验的方法主要包括外观检查、尺寸测量、材质分析、力学性能测试等。
外观检查是通过肉眼或辅助工具对铸件表面进行检查，以发现铸件表面的缺陷或异物。
尺寸测量是通过测量工具对铸件的尺寸进行检测，以确保尺寸符合设计要求。
材质分析是通过化学成分分析、金相分析等手段对铸件材质进行检测，以确定材质是否符合标准。
力学性能测试是通过拉伸试验、冲击试验等手段对铸件的力学性能进行检测，以确保其强度和韧性符合要求。
在铸件检验标准方面，国家和行业都有相应的标准规定。
国家标准主要包括GB/T、GB、JB等标准，而行业标准则是根据不同行业的特点和要求而制定的标准。
在铸件检验标准中，通常包括了铸件的外观质量、尺寸偏差、材质成分、力学性能等方面的要求。
对于不同类型的铸件，其检验标准也会有所不同，需要根据具体情况进行选择和执行。
在实际操作中，铸件检验需要严格按照标准要求进行，以确保检验结果的准确性和可靠性。
同时，检验人员需要具备扎实的专业知识和丰富的实践经验，以确保检验工作的顺利进行。
在检验过程中，还需要使用合适的检测设备和工具，以提高检验的精度和效率。
总的来说，铸件检验标准对于保证铸件质量和产品安全具有重要意义。
只有严格执行标准要求，才能有效地提高铸件的质量，并确保其在使用过程中的稳定性和可靠性。
希望本文能够对铸件检验标准有所帮助，同时也希望各个相关行业能够重视铸件检验工作，共同提高产品质量和安全水平。
铸造毛坯件检验规范
1、目的为了规范公司对铸造件质量的检验。
2、适用范围适用于公司内所有球墨铸铁材质的产品。
3、引用标准GB /T5612-2008 铸铁牌号表示法GB/T1348-1988 球墨铸铁件GB 231-84 金属布氏硬度试验法GB/T9441-2009 球墨铸铁金相检验GB/T6414-1999 铸件尺寸公差与机械加工余量GB 6060.1-85 表面粗糙度比较样块铸造表面4、验收标准4.1 铸件材质检验标准：4.1.1 球墨铸件材质验收标准应符合GB1348-1988 球墨铸铁的标准，以机械性能（抗拉强度、延伸率）、金相组织为验收依据，硬度及化学成分做为参考。
4.1.1.3 壳体毛坯件的球墨铸铁材质正火后其珠光体（正火索氏体）组织等级在3级以上。
4.1.2 材质检验取样规范4.1.2.1机械性能检查：机械性能测试的试块，每班次每种牌号至少浇注三根，若铸件进行热处理，必须连同试块一同进行热处理。
二根用于生产厂测试性能（第一根合格则该批次合格，余下试块（留有生产日期、包次标识）留存。
若第一根试块不合格，测试剩余二根，若第二根不合格则该批次产品全部报废，若第二根合格，应加试第三根，合格则判定该炉产品合格，若第三根不合格则该批次产品全部报废）。
材质检验报告（原档）保存期为5年。
4.1.2.2金相组织检查：球铁铸件从每包铁水的最后一型附铸金相试块或铸件本体进行金相检验，依次往前直到合格（或本包铁水所浇铸件检验完）为止。
附铸试块应能代表本体。
若试块不好，应对铸件本体破件进行检验。
若金相检验由问题，加倍抽查。
金相本体试块应按天分类以月为单位保存，保存期为6个月，检验报告保存期5年。
球化等级要求在3级以上，石墨大小要求为5～7级。
4.1.2.3化学成分检查：每天必须分析每炉铁水（炉前）及至少两炉铸件（炉后）的化学成分。
炉前主要化验C、Si和S，炉后所有元素全部化验。
每天第一炉溶清后必须检测C、Si、Mn、P和S，之后C、Si每炉化验检测。
压铸件品质检验规范
压铸件质检规范1、目的明确压铸件品质验收规范，规范检验动作，使检验、判定规范能达到一致性2、适用范围本规范适用于公司配套的锌合金压铸件的外观检验，包括毛坯、成品)完成铸造后机械加工的产品)。
3、技术要求3.1压铸件质量要求3.1.1压铸件应符合零件图样的规定。
3.1.2表面质量3.1.2.1压铸件表面粗糙度应符合GB/T6060.1的规定。
3.1.2.2压铸件表面不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。
3.1.2.3压铸件表面允许有擦伤、凹陷、缺肉和网状毛刺等缺陷。
但缺陷必须符合表1规定。
表1压铸件表面质量要求缺陷名称缺陷范围数值备注擦伤深度(mm)≤0.10面积不超过总面积的百分数5凹陷凹入深度(mm)≤0.30缺肉深度(mm)≤0.50长度不大于(mm)2所在面上不允许超过的数量2离压铸件边缘距离(mm)≥4间距(mm)≥10网状毛刺高度(mm)≤0.23.1.2.4压铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等应清理干净。
但允许留有痕迹。
3.1.2.5若图样无特别规定，有关压铸工艺部分的设置，如顶杆位置、分型线的位置、浇口和溢流口位置等由生产厂自行规定。
3.1.2.6压铸件需要特殊加工的表面，如抛光、喷丸、镀铬、涂覆、阳极氧化、化学氧化等须在图样上注明。
3.1.3压铸件机加工平面加工后的表面质量3.1.3.1不允许有影响使用的局部铸态表皮存在。
3.1.3.2不允许有超过表2规定的孔穴存在。
表2压铸件机加工平面允许的孔穴项目最大直径(mm)最大深度(mm)最多个数/cm2边缘间最小距离(mm)孔穴0.50.2243.1.4压铸件机械加工螺纹的表面质量3.1.4.1压铸件机械加工螺纹的头两扣不允许有任何缺陷，其余部分螺纹不允许有表3所规定的孔穴缺陷。
表3机械加工螺纹规定的孔穴缺陷范围螺距(mm)平均直径(mm)≤螺纹工作长度内个数≤深度(mm)≤两孔的边距(mm)≥≤0.751122＞0.75 1.54 1.553.1.4.2压铸件不铸底孔加工后的螺纹表面质量见表4的规定。
压铸件检验规范
1/10
1/5
所在面上不允许超过的数量
2处
2处
离铸件边缘不小于mm
4
4
两冷隔间距不小于mm
10
10
3
擦伤
深度不大于mm
0.05
0.1
0.25
浇口部位增加一倍可接受
同上
面积不大于总面积的%
3
5
10
4
凹陷
凹陷深度不大于mm
0.1
0.3
0.5
装饰面不允许，非装饰面1~2级，内表面3级。
0.2mm2
任意1平方厘米的范围内≤3个
合格（装饰面）
0.3~0.6mm2
整个被检面积≤10个（占总面积的1/6）
合格（非装饰面）
小于1mm2
任意1平方厘米的范围内≤3个砂眼的密集性不超过所在面积的1/6
非直观面
注：大于1mm以上的砂眼允许的数目；各产品在设计加工时，在总技术要求里具体写出。也可与厂家协商后确定。
14
16
18
20
>400~1000
—
—
—
—
—
2
3
4
5
6
8
10
12
14
16
18
>1000~400
—
—
—
—
—
—
2
3
4
5
6
8
10
12
14
16
>4000~10000
—
—
—
—
—
—
—
2
3
4
5
6
8

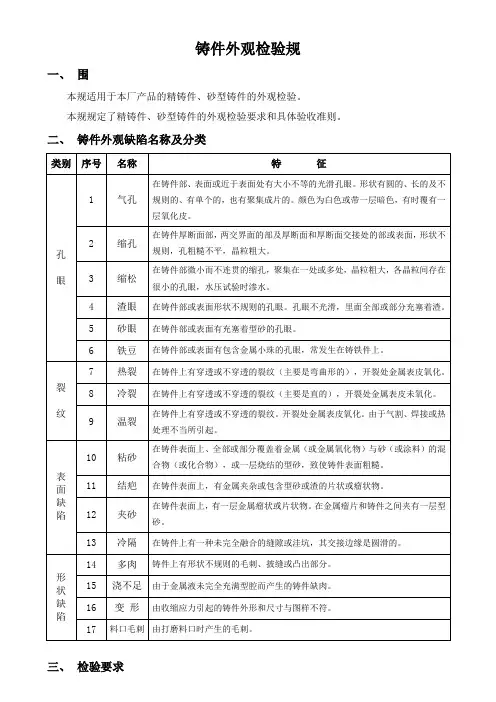

铸件外观检验规范标准
铸件外观检验规
一、围
本规适用于本厂产品的精铸件、砂型铸件的外观检验。
本规规定了精铸件、砂型铸件的外观检验要求和具体验收准则。
二、铸件外观缺陷名称及分类
铸件不得有明显孔眼（气孔、缩孔、缩松、渣眼、砂眼、铁豆），裂纹（热裂、冷裂、温裂），表面缺陷（粘砂、结疤、夹砂、冷隔），形状缺陷（多肉、浇不足、变形、料口毛刺）等严重影响产品的外观和强度缺陷。
四、具体验收准则
(一)手轮
(二)定位轮
(三)调整块
(四)尾环架
1 气孔
2 多肉
3 浇不足
4 料口毛刺
注：如出现其它严重影响产品的外观缺陷，一律不可接收。
181226-压铸件外观检测标准
标准工时制作日期12/25/2018卡尺千分尺卷尺目测制作审核作业项目页次1/3版本A一.目的：明确客户外观判定标准，准确把握品质，以保证生产。
二.适用范围：本规范涵盖了所有压铸件外观的要求。
本规范参照美国材料实验协会标准ASTM E505的原始规范，但不取代原规范，仅提供更全面的说明，所以原规范必须使用。
当本规范和原规范的内容矛盾时，本规范要求取代原规范内容。
三.检验规范3.1 检验条件,3.1.1 检验角度：成45度目视检验 3.1.2 检验距离：距物品45—60CM 3.1.3 检验环境：日常日光灯光源下检验 3.1.4 检验工具：目视检验及使用样板对照。
3.2抽样依据3.2.1 抽样方案依据国标GB2828.1-2003抽样标准。
3.2.2外观按照正常一次抽样的一般II级抽样水准AQL=0.4验收四.名词定义4.1砂眼--压铸件中由夹带气体引起的表面缺陷。
4.2冷隔--由于金属的凝固速率不同，有时在压铸过程中产生的凝固金属重叠。
4.3内部缩孔--铸件冷凌期间的一种情况，铸件内部体积收缩补偿补助所形成的内部不规则空洞。
5.外观等级定义5.1 A级面：最终外观正面（有丝印/logo面），组装后外观可直接可视区域 5.2 B级面: 不最终外观侧面、底面，组装后外观需转换角度才可视区域5.3 C级面: 组装后再在内侧，需要换角度才能小面积可视区域及组装后看不见的区域注：客户有特别指定，按客户要求执行。
XY-GLOBAL压铸件外观检验通用标准零件名称压铸件外观检验通用标准使用工具检验指导bowen作业项目页次2/3版本A6.检测标准6.1产品表面不允许出现明显的脏污、毛刺、油渍、变形等异常问题。
6.2砂孔尺寸定义成3个区间的，0.3~0.5mm；>0.5~1mm；>1~2mm；当砂孔小于0.3毫米时，不做考虑。
6.3. A面不得有气孔；6.4.B面、C面、机加工面沙孔的要求如下： a）孔径尺寸：>0.5 mm，不得超过5个；b）孔径尺寸 >0.5~1mm，孔间距＞50mm（同样不得超过3pcs）； c）孔径尺寸＞1mm的产品直接判断不合格；注：砂孔不允许延伸到其他区域的砂孔或表面。
压铸件检验规范范文
压铸件检验规范范文压铸件是一种常见的制造工艺，主要用于生产各种零部件和产品。
为保证其质量和可靠性，需要进行严格的检验。
本文将从材料检验、外观检验、尺寸检验和性能检验等方面介绍压铸件的检验规范。
材料检验是整个压铸件检验的起点，主要包括原材料的检查和化学成分的分析。
原材料的检查主要是检查材料的纹理、外观、尺寸等，以确保其符合要求，并且没有明显的缺陷。
化学成分的分析是为了检测材料的成分是否符合标准，以保证其机械性能和耐腐蚀性能。
外观检验是对压铸件外观质量的检查，主要包括表面平整度、表面光洁度、气孔、夹渣等缺陷的检测。
表面平整度的检验可以通过目测或使用光学工具进行，检查压铸件表面是否有凸起或凹陷的部分。
表面光洁度的检验可以使用光学显微镜观察压铸件的表面是否有划痕、气泡或其他缺陷。
气孔和夹渣的检测可以使用常规的无损检测方法，例如X射线检测或超声波检测。
尺寸检验是测量和检查压铸件的重要尺寸参数是否符合设计要求。
包括外观尺寸、孔径尺寸、壁厚、平面度、垂直度等方面的检验。
外观尺寸的检验可以使用卡尺、游标卡尺或投影仪等工具进行，关键是准确测量。
孔径尺寸的检验可以使用孔径量规进行，确保孔径的直径或深度符合要求。
壁厚的检验可以使用测厚仪进行，以测量壁厚的均匀性和与设计要求的一致性。
平面度和垂直度的检验可以使用平板、角尺等工具进行，确保压铸件的平面度和垂直度满足要求。
性能检验是对压铸件的功能和性能进行验证的过程，主要包括材料力学性能、耐热性能、耐腐蚀性能等方面的检验。
材料力学性能的检验可以进行拉伸试验、冲击试验、硬度测试等，检验材料的强度、韧性和硬度等指标是否符合要求。
耐热性能的检验可以使用高温试验设备进行，检查压铸件在高温条件下是否能保持稳定的机械性能和尺寸稳定性。
耐腐蚀性能的检验可以使用化学试剂进行，检查压铸件在腐蚀介质中的耐蚀性能。
除了以上几个方面的检验，还应进行装配检验和大批量生产质量控制检验。
装配检验主要是确保压铸件在实际使用中的装配性和配合间隙是否符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸件外观检验规范
一、范围
本规范适用于本厂产品的精铸件、砂型铸件的外观检验。
本规范规定了精铸件、砂型铸件的外观检验要求和具体验收准则。
二、铸件外观缺陷名称及分类
三、检验要求
铸件不得有明显孔眼（气孔、缩孔、缩松、渣眼、砂眼、铁豆），裂纹（热裂、冷裂、温裂），表面缺陷（粘砂、结疤、夹砂、冷隔），形状缺陷（多肉、浇不足、变形、料口毛刺）等严重影响产品的外观和强度缺陷。
四、具体验收准则
(一)手轮
序号缺陷
名称
验收准则
可接收不可接收
1 气孔
2 多肉
3 浇不足
4 料口毛刺
(二)定位轮
(三)调整块
(四)尾环架
序号缺陷
名称
验收准则
可接收不可接收
1 气孔
2 多肉
3 浇不足
4 料口毛刺
注：如出现其它严重影响产品的外观缺陷，一律不可接收。
