有限元软件进行疲劳分析的若干问题
首先要明确我们大体上遇到的疲劳问题均为高周疲劳问题（当然不排除个别如压力容器和燃气轮机的零件疲劳问题），应力水平较低，破坏循环次数一般大于十的四次方或五次方。
疲劳设计和寿命预测方法一般有无限长寿命设计法和有限寿命设计法。
无限寿命设计法使用的是S-N曲线的右段水平部分（疲劳极限），而有限寿命设计法使用的是S-N曲线的左段斜线部分。
有限寿命设计的设计应力一般高于疲劳极限，这时就不能只考虑最高应力，而要按照一定的累积损伤理论估算总的疲劳损伤。
大多数零件所受循环载荷的幅值都是变化的，也就是说，大多数零件都是在变幅载荷下工作。
变幅载荷下的疲劳破坏，是不同频率和幅值的载荷所造成的损伤逐渐积累的结果。
因此，疲劳累计损伤是有限寿命设计的核心问题。
一般常用三种累积损伤理论，其各自适用范围如下：
线性疲劳累积损伤理论适合于高周疲劳寿命计算，可较好地预测疲劳寿命均值。
线性累计损伤理论指的是损伤积累与循环次数成线性关系，包括Miner法则和相对Miner法则；Miner 理论的表达式为（D为损伤）
修正的线性疲劳累积损伤理论适合于低周疲劳寿命计算；
而非线性疲劳累积损伤理论对二级加载情况的疲劳寿命估算比较有效。
非线性累计损伤理论包括损伤曲线法和Corten-Dolan理论。
要注意的是，只有当应力高于疲劳极限时，每一循环使结构产生一定量的损伤，这种损伤是累积的；当应力低于疲劳极限时，由于此时N将无穷大，因此，它的循环便不必考虑。
国内外常用的疲劳设计方法-安全寿命法的具体步骤为：
1. 得到用于疲劳计算的载荷谱；
2. 计算构件各位置的应力历程；
3. 利用计数法（如雨流法）将应力历程整理为不同应力幅及其相应的循环次数；
4. 由S-N曲线得到应力幅对应的使用极限；
5. 利用累积损伤理论（如Miner准则）计算总损伤；
6. 计算安全寿命Ts=TL/D
MSC.Fatigue软件与此方法结合的很好，然而，有限元法解决实际工程中的疲劳问题还有一些问题：
1. 目前疲劳理论对于材料微裂纹的形成和扩展过程中的某些效应无法全面彻底地分析其机理，因此在此基础上发展而来的各种方法在某些情况下可能导致结果误差很大；
2. 各种疲劳分析有限元法对应力类型及作用方式十分敏感，而实际工程中这些因素往往无法精确得到，造成结果分散性相当大；
3. 很难预先判断易发生疲劳破坏的危险区域，而想要对其中所有可能发生初始裂纹的节点进行细化建模分析目前显然不太现实；
4. 不确定因素如载荷时间历程的复杂性、模型试验结果的分散性、残余应力及腐蚀影响等，可能导致结果与实际情况存在量级上的偏差。
对于常用的疲劳分析软件Fatigue，其自带三种分析方法适用范围如下：
1. S-N曲线总寿命分析法：
疲劳寿命相当长的结构，且很少发生塑性变形；
裂纹初始化及裂纹扩展模型不适用的结构如复合材料、焊接材料、塑料以及一些非钢结构；已有针对结构的大量现成S-N数据的情形；
焊接热点区域疲劳分析以及随机振动引发的疲劳问题。
2. 适用裂纹初始化分析法的情形：
基本没有缺陷的金属构件；
对安全性要求高，把初始裂纹的发生作为疲劳失效准则的构件；
确定哪些节点可能会发生疲劳初始裂纹并研究裂纹扩展情况时；
分析结构使用不同材料以及不同表面处理情况的影响效应时；
各项同性且延展性强的金属材料构件，具有对称的循环应力-应变曲线；
塑性占据主要地位的低周疲劳。
3. 裂纹扩展分析法适用情形：
已有裂纹的结构及假定在制造阶段已经发生初始裂纹的结构，如焊接结构；
实现程序中的预报分析避免试件发生实际裂纹扩展；
在安排对结构的例行检查之前应进行裂纹扩展计算，从而确定常规检查频率的情形；
已发生初始裂纹后简单地计算结构的剩余寿命；
各项同性且延展性强的金属材料构件，具有对称的循环应力-应变曲线。
一般情况下常用全寿命（S-N）分析，它以材料或零件的应力为基础，用雨流循环计数法和Miner线性累积损伤理论分析。
可以选择诸如平均应力修正方法和置信参数等不同参数，可以应用材料或零件的S-N曲线。
这种方法对裂纹的产生和扩展不加以明确区分，能够预测到有较大损伤或破坏为止的总寿命。
当然此方法还可以对材料在一系列循环载荷作用下各部位的损伤度、剩余寿命进行评价。
影响疲劳强度的主要因素有：
1. 平均应力。
大部分疲劳测试是在R=-1（全对称循环载荷）下进行，若在其它R值下需要对S-N曲线进行修正，常用平均应力修正方法有古德曼与戈贝尔法。
古德曼法偏于保守，真实值介于两者之间。
用疲劳极限图表示，横坐标为平均应力，纵坐标为应力幅；
2. 尺寸效应。
一般来讲尺寸越大，疲劳强度越低；
3. 载荷类型；
4. 缺口与不连续形状；
5. 表面处理及粗糙度。
机械设计中有限元分析的几个关键问题
机械设计中有限元分析的几个关键问题在机械设计中，有限元分析是一种重要的工具，可以用来评估和优化设计的强度、刚度、疲劳寿命等性能，降低产品的开发成本和风险。
在进行有限元分析时，有几个关键问题需要注意和解决。
首先是模型的建立。
模型的建立是有限元分析的基础，它决定了分析结果的准确性和可靠性。
在建立模型时，需要根据实际情况选择适当的单元类型、单元尺寸和单元数量，保证模型能够准确地描述物体的几何形状和材料性质。
还需要考虑到边界条件的设定，确保模型受到合理的外载荷和约束。
其次是材料性质的确定。
有限元分析的准确性很大程度上依赖于材料性质的准确性。
在进行分析时，需要根据材料的实际性质来确定杨氏模量、泊松比、屈服强度、断裂韧性等参数。
对于复合材料等非均质材料，还需要考虑各向异性的影响。
还需要注意材料的温度依赖性和变形能力等因素。
第三个关键问题是边界条件的设定。
边界条件是指约束和载荷的设定，它们对分析结果有很大影响。
在进行有限元分析时，需要根据实际应用情况合理地设置边界条件，使得模型能够准确地模拟物体的工作状态。
对于载荷的设定，需要考虑到方向、大小和作用时间等因素。
对于约束的设定，需要确保模型的自由度数目与实际情况相符，并注意约束的刚度是否过大或过小。
最后一个关键问题是网格及其质量的控制。
有限元分析需要将物体离散为有限个单元，然后求解这些单元的变形和应力等参数。
单元网格的选择和质量将直接影响分析结果的准确性和稳定性。
在进行有限元分析时，需要遵循网格生成的原则，如均匀性、光滑性和刚度适应性。
还需要对网格进行细化和改进，以提高分析的准确性。
在进行有限元分析之前，需要对网格进行验证和检验，确保网格质量达到要求。
机械设计中有限元分析的关键问题包括模型的建立、材料性质的确定、边界条件的设定和网格质量的控制。
通过合理解决这些问题，可以得到准确可靠的分析结果，为机械产品的设计和优化提供支持和指导。
基于ANSYS软件的齿轮疲劳有限元分析报告
基于ANSYS软件的齿轮疲劳有限元分析报告一、概述本次大作业主要利用ANSYS软件对齿轮的疲劳进行分析,计算出齿轮的最大寿命。
然后与实际情况进行比较,证明分析的正确性,从而为齿轮的优化分析提供了充分的理论依据，并且通过对ANSYS软件的实际操作深刻体会有限元分析方法的基本思想，对有限元分析方法的实际应用有一个大致的认识。
二、问题分析如下图所示为某齿轮三维模型，参考图示形状，自定义尺寸，并建立一对啮合齿，施加50N*M扭矩进行齿轮接触分析，随后进行疲劳分析，分析齿轮寿命，材料为40Cr。
图1 齿轮三、有限元建模寿命分析之前需要进行强度分析，在Windows“开始”菜单中执行ANSYS—Workbench 命令。
创建项目A，进行静力学分析，双击左侧的static structure即可图 2 强度分析项目如图 3所示，40Cr材料的杨氏模量为2.1e11Pa，泊松比为0.3，密度7800kg/m3，两对齿轮的材料一致。
图 3 材料定义双击Geometry进入几何模型建立模块，进行几何建模。
只需要建立齿轮的端面然后拉伸即可，另一对齿轮采用该齿轮进行对称偏移获取，首先建立齿轮端面草绘，为保证结构对称，只建立一半截面，如下图所示：拉伸截面，并对称建立整个单齿，如下所示：同理建立另一齿轮，最终模型如下所示进入Workbench进行材料设置，其中齿轮分别设置材料为结构钢。
进行网格划分，设置网格尺寸为2mm，最终有限元网格模型如下图所示：图7 网格设置图8 网格模型模拟实际情况，从动齿内圈固定，主动齿施加扭矩，如下图所示图9 载荷约束四、有限元计算结果（1）位移变化，如图12所示，结果最大变形为0.2mm，图12 位移云图（2）等效应力计算结果，如图3所示，最大等效应力为467.4MPa图13 等效应力云图添加Fatigue tool进行疲劳分析，Fatigue设置如下寿命云图如下所示，应力最大区域，寿命最小，该齿轮最多可以使用14794次，此后便会发生裂纹破坏。

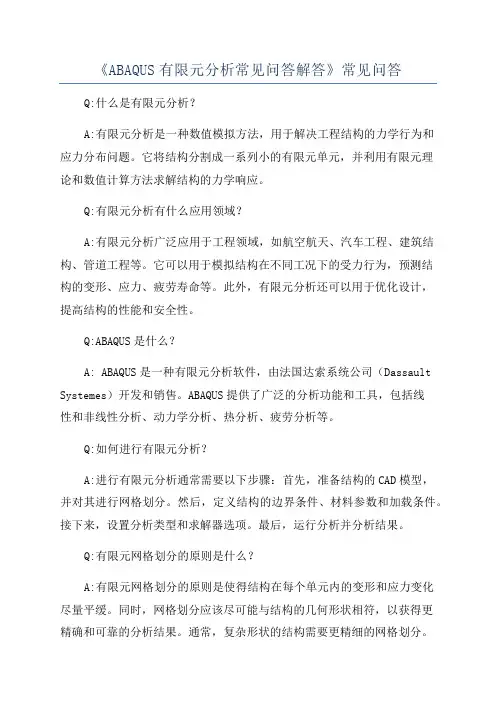

《ABAQUS有限元分析常见问答解答》常见问答
