基于台达数控系统的CNC控制方案
基于台达数控系统的CNC控制方案1 引言CNC （Computerized Numerical Control）是计算机数值控制系统的英文缩写，也称数控系统。
在现代工业生产中得到了广泛的应用。
今天，随着计算机信息技术和生产技术的迅猛发展，制造业对产品生产制造也提出了更高的目标和要求：产品制造周期要求越来越短，零部件的生产效率和柔性化生产的程度越来越高，产品的加工质量和性能也要求更高、更稳定。
CNC系统也从一般的产品的零部件加工控制（如车削、铣削、高速切削、等标准CNC数控机床）被逐步发展应用到产品的组装、包装乃至产品的运输（如焊接、点胶、封装，工业机器人、等CNC产业机械）等整个生产制造过程中去。
本文以一台齿轮淬火机床CNC系统应用开发为例，详述了如何利用中达电通PUTNC-H4通用系列CNC、台达DELTA交流伺服系统，并结合客户产品加工的工艺特点，为产业机械打造出客制化的CNC控制方案。
2 齿轮淬火机床对控制系统的要求2.1机械设计机械设计为3轴伺服控制和1轴变频器控制：（1）Y轴为旋转轴，传动机构会根据加工零件类型时的转速要求而有所不同，分为伺服和变频器拖动异步电动机两种传动方式，当加工齿轮类零件时，伺服电机经过减速机和齿**两级减速机构，带动被加工齿轮做分度运动。
当加工零件为光轴类零件时，Y轴伺服电机停止工作，传动结构改变为变频器拖动异步电动机经过同步带，带动光轴零件高速旋转。
设计解决了伺服电机经过两级减速后，Y轴转盘速度无法满足光轴类零件的淬火工艺要求的问题。
两种传动方式通过电气互锁，确保安全。
（2）Z轴为垂直轴，通过伺服电机直接驱动滚珠丝杆，带动淬火加热感应器上下运动，（3）X轴为水平轴，同样通过伺服电机直接驱动滚珠丝杆，带动淬火感应器前后进给。
其中Y轴伺服和Z轴伺服要求具有两轴插补功能，这样可以实现斜齿轮类和人字形齿轮类零件的淬火加工，而X轴伺服单动即可。
机械结构简图如图1所示。
2.2 零件加工的工艺要求（1）机床要求能够加工直齿轮、斜齿轮、人字形齿轮、阶梯齿轮的淬火加工。
齿轮的加工最大直径2米，齿顶高0.8米。
最大齿数100齿。
（2）机床在更换淬火感应器靠模后，还可以实现光轴类零件的淬火要求。
（3）配合不同的淬火感应器靠模设计，能够实现的淬火方式：连续淬火、同时淬火、分段连续淬火（分段淬火通过程序设定，不需行程开关）、分段同时淬火。
（4）齿轮淬火加工顺序要求间隔加工，以便留有足够冷却时间，保证齿轮最小的加工热变形，以齿数10为例，即按照1、3、5、7、9、2、4、6、8、10淬火顺序加工。
（5）要求各伺服轴，空行程速度F0和淬火加工速度F1分段可调，齿轮分度旋转时速度稳定。
（6）连续零件自动加工时，应保证足够的绝对精度，不会产生累计误差。
2.3 控制系统要求机床操作上要求有手动模式和自动模式，以及程式编辑模式三种基本工作状态。
（1）在手动调试模式下：CNC系统可以通过操作面板控制伺服轴，快速JOG移动和MPG手轮移动，方便操作工人调节感应器靠模和齿轮工件的位置；手动情况下可以通过外部的按钮来实现Y轴变频电机旋转ON/OFF、淬火感应器加热ON/OFF、喷液电磁阀ON/OFF、辅助喷液电磁阀ON/OFF控制，方便操作者调机测试使用。
（I/O规划参见方案的制定和实施）（2）在自动运行模式下：CNC系统可以按照预先选用的程序控制伺服电机运动，完成齿轮零件的全部淬火加工过程；可以使用自定义M代码来实现Y轴变频电机旋转ON/OFF、淬火感应器加热ON/OFF、喷液电磁阀ON/OFF、辅助喷液电磁阀ON/OFF，I/O控制(M代码规划参见方案的制定和实施)；自动加工过程中可以实现任意暂停，单节测试等操作功能。
（3）在程序编辑模式下：要求系统能够存储至少500组不同零件加工程式，并可以对程式内容进行编辑；在加工标准的直齿和斜齿齿轮时，控制系统可以根据齿轮工艺参数自动生成加工程式；加工光轴类零件时，可以通过标准的G代码实现零件程序设计；加工阶梯轴类零件时，不需要增加外部的行程开关，可以通过多个程序组合来完成一个零件的分段淬火加工；在该模式下还可以对淬火的辅助工艺参数进行设定，如感应器加热延时时间，喷液延时时间，齿轮加工空行程时的速度以及淬火加工时的速度设定。
1 中达电通PUTNC-H4通用系统介绍PUTNC-H4数控系统是中达电通公司针对产业机械的运动控制需求开发的一款通用型CNC数控系统。
该CNC系统最大的特点就是开放的系统架构，其CNC的状态信号S bit含义、内置PLC的指令信号C bit含义、系统特殊寄存器R含义、以及系统内部特殊变量V定义，被完全开放给机床制造商使用，设计者只需配合专用的PLC编辑软件和LCD画面编辑软件就可以对产品进行二次开发，从而打造出符合产业机械工艺要求和最终用户操作要求的客制化CNC系统，如图2所示。
PUTNC-H4通用系统的特点：开放式的系统架构，內含嵌入式PLC ，可应用各类产业机械和自动化设备。
高清晰LCD液晶显示，用户可以自行规划画面内容。
配合PLC开发，可面板自定义按键功能，使操作更灵活。
最大4轴伺服接口, 响应可达500Kpps。
解析度可设定至7 位数，全闭环控制架构，控制精度更高。
最大提供2组D/A输出、A/D输入。
提供标准的24点输入和16点输出，可选配I/O扩展单元，56点输入，64点输出。
具有主仆模式功能和被动ENCODER反馈功能，轻松构建主从追随和同步裁剪功能。
支持标准G代码，提供变量表格编程和教导程序输入功能，编程更灵活。
更具有MACRO宏指令，可以进行数学、逻辑运算，NC编程功能更强大。
程序存储容量512K byte，NC程序组别高达1000组。
提供RS232C标准接口，可连接个人电脑（PC）实现DNC 在线加工功能。
1 方案的制定和实施综合上述的分析，CNC系统选用PUTNC-H4C-3就完全可以实现淬火机床的控制要求。
以下将针对齿轮淬火的主要工艺要求对方案可行性逐一进行分析。
4.1伺服位置控制和变频器速度控制的实现PUTNC-H4C-3具有3个独立的伺服轴通道，可以实现X/Y/Z，3轴伺服联动，亦可任意两轴伺服插补运动。
伺服轴的进给速度可以通过G01直线插补的F值设定。
解析度可设定至7 位数，全闭环控制架构完全可以保证足够的绝对精度，不会产生累计误差。
PUTNC-H4C-3系统还可以提供两路D/A模拟量输出接口，输出0~10V的模拟量电压。
其中一路D/A输出通过LCD画面规划，直接修改系统变量参数数值来设定系统特殊寄存器R143的大小，用于淬火温度的控制。
另外一路D/A输出通过设定系统特殊寄存器R238=5，指定该通道为主轴转速机能，可以在NC程序中直接通过S代码设定变频马达的转速，用于光轴类零件的淬火加工。
通过PLC编辑，Y轴的伺服马达的使能信号O004和变频器运转信号O000电气互锁，确保机械安全。
CNC控制架构如图3所示。
4.2 系统的I/O规划，以及自定义M代码功能的实现。
机床制造商通过专用的PLC编辑软体可以对PUTNC-H4通用系统的内置PLC进行编辑，可以实现PLC I/O规划、电气安全互锁和用户自定义M代码功能。
CNC淬火机床I/O规划如表1所示。
表1 CNC淬火机床I/O规划自定义M代码PLC规划范例如图4所示。
4.3系统的操作功能的实现PUTNC-H4系列通用数控系统是具有标准CNC的功能，因此可以轻松实现伺服运动控制。
通过数控面板的操作可以实现模式切换、基本G代码编程、MPG手轮功能、任意暂停、单节测试等操作功能。
机床制造商只需根据产业机械最终用户的操作习惯和工艺要求，对按键和LCD画面做进一步的规划，使其能更直观的反映加工信息即可。
因此和工控机、HMI人机+PLC的控制方案相比，无论在运动控制方面，还是系统操作易用性和稳定性上都有着绝对的优势。
4.4加工程序G代码数据的生成和处理淬火机床是热处理加工环节的一种专用设备，操作者往往具备本专业的理论基础，而对CNC 基本不具备编程能力。
所以如何能够结合产业机械的自身的工艺特点，完美的生成和处理加工程序数据，是把通用CNC打造成产业机械专用系统的关键一步。
淬火机床在程序编辑上主要以下提出三点要求：（1）加工光轴类零件时，可以通过标准的G代码实现零件程序设计。
（2）在加工标准的直齿和斜齿齿轮时，控制系统可以根据齿轮工艺参数自动生成加工程式。
（3）在程序编辑模式下还可以对淬火的辅助工艺参数进行设定，如感应器加热延时时间、喷液延时时间、齿轮加工空行程时的速度以及淬火加工时的速度设定。
中达电通PUTNC-H4系列数控系统不仅支持标准G代码编程外，还提供变量表格编程和教导程序输入，更支持MACRO宏指令等多种NC编程功能，完全可以满足机床程序编辑要求，以下对上述三点要求实现展开详细说明。
5 加工和辅助工艺参数设计5.1 光轴类零件的加工和辅助工艺参数的处理（1）光轴类零件的加工工艺过程比较简单，最终用户稍加NC编程基础的培训，便可以通过人工G代码编程、示教模式，并配合自定义M代码来完成编程。
以下零件为例，淬火区域为红色部分，G代码设计如下，其中X，Z轴的数据(如下例中的Z1、X1等)最终用户可以通过图纸计算得出，也可以通过CNC的示教功能采集得出。
（2）淬火辅助工艺参数的处理。
在淬火零件加工过程中，都会涉及到一些淬火机床加工辅助工艺参数，如淬火进给速度F，延时时间X等，这些参数即可以通过LCD规划的变量表格输入，也可以通过具体数值直接给定，如上例说明描述。
工艺参数界面规划如下：5.2齿轮类零件加工齿轮零件一般主要分为直齿类零件和斜齿类零件两大类，人字型齿轮和阶梯类齿轮也是这两大类零件的延伸。
以下就直齿轮零件的加工过程为例进行说明，CNC是如何结合工艺要求给操作者提供最便利的编程方式。
将直齿类零件圆周，展开如图5所示。
直齿淬火的一个淬火周期过程如下：Z轴快速进给到淬火起点B-----X轴淬火感应头进给到齿根----Z轴以淬火速度提升，淬火感应头由淬火起点B上升到淬火终点C----Z轴，继续以快速进给提升到喷液安全距离D---- X轴淬火感应头退回到齿顶---Y轴分度一个齿距A。
直齿齿轮一个加工周期的G代码编辑如下：N01 G01 Z#210 F#212 Z轴提升到进给起点位置（直齿轮）G01 X#250 F#213 X轴进给到淬火位置，进给F值#213M9 淬火感应器加热G04 X#145 延时变量#145秒M25 冷却喷液开G04 x0.5M27 辅助冷却喷液开G01 Z#220 F#222 Z轴提升到淬火终点，进给F值#222M10 淬火感应器停止加热G04 x0.5M28 辅助喷液关G01 Z#230 F#223 Z轴提升到喷液停止位置D，进给F值#223G04 X#124 延时变量#124秒M26 主喷液延时断G01 X#240 F#213 X轴退回，进给F值#213G01 Z#210 F#212 Z轴下降到进给起点位置，进给F值#212N100 G01 Y#13125 F#168 Y轴分度，进给F值#168N20M99以上的举例，只是齿轮类零件的一个齿加工周期的工艺过程，对于多齿零件编程如果依靠操作者人工G代码编程和示教方式生成数据并不合适。
(优质)(数控加工)台达PM数控功能的应用
（数控加工）台达PM数控功能的应用台达20PM数控功能的应用摘要：本文简述台达DVP20PM运动控制型PLC的数控功能，及结合HMI在数控应用中的方法及特点。
具体包括主要四种输入G码的方法关键词：PLC运动控制逻辑控制数控系统G码1引言随着自动化设备对控制的高精度、高响应性需求的不断增加，自动化控制技术不断提高，精确的高速定位控制得到广泛应用，PLC这一工业控制产品也从早期的逻辑控制领域不断扩展到数控控制领域，实现了以往PLC无法完成的运动控制功能。
在运动控制中大多数采用我们熟悉的数控系统或者是计算机运动板卡来完成，虽然作为专门的产品能够实现复杂的运动轨迹控制，但同时要完成一些逻辑动作的控制就不如PLC灵活方便。
台达DVP20PM系列PLC是具有高速定位、双轴或叁轴线性及圆弧插补多功能的可编程控制器，结合了PLC逻辑动作控制和数控系统运动控制的各自优点，在功能上满足双轴或三轴插补的高速定位需求。
2数控功能应用介绍。
目前，在我们用DVP20DPM做过的数控案例中主要有液晶切片机，双轴立车，焊接轨迹控制，点胶轨迹控制，龙门数控钻床等等。
在这些应用中，都用到了数控系统的G码和M码指令。
目前20PM包括两款产品分别为20PM00D,与20PM00M.20PM00D支持的G代码功能如下：G0高速定位；G1双轴联动直线插补；G2顺时针圆弧插X3.1DVP20PM程序结构由于20PM主机结合了PLC顺序逻辑控制及双轴插补定位控制的功能，因此在程序架构上主要分为O100主程序、Ox运动子程序及Pn子程序等三大类，结合了基本指令、应用指令、运动指令及GCode指令，使程序设计更多元化，结构更清晰；程序采用PMSOFT软件进行编辑，参见图4。
图4程序设计界面（1）主程序。
主程序以O100作为起始标记，M102作为结束标记，是PLC顺序控制程序，主要为控制主机动作执行，在O100主程序区域中，可以使用基本指令及应用指令，或在程序中启动Ox0~Ox99运动子程序及调用Pn子程序。
CNC程序控制管理办法
CNC程序控制管理办法1. 引言计算机数控（Computer Numerical Control，CNC）技术在现代制造业中发挥着重要的作用，对于提升生产效率、保证产品质量具有重要意义。
而CNC程序控制是CNC技术的核心环节之一，对CNC机床的操作和生产起着至关重要的作用。
本文档旨在介绍CNC程序控制的管理办法，以确保CNC机床的正常运行和稳定生产。
2. CNC程序控制管理的目标CNC程序控制管理的目标是确保CNC机床按照预定的程序进行工作，保证生产过程中的安全性、高效性和稳定性。
3. CNC程序控制管理的原则为了实现上述目标，我们制定了以下CNC程序控制管理的原则：•合理规划：在CNC程序编写之前，需要进行合理的规划和设计，明确加工工艺和工序，确保CNC程序的准确性和可操作性。
•标准化编写： CNC程序应按照相应的编写规范和标准进行编写，保证程序的可读性和易于维护。
•严格审查：编写完成后，需要进行严格的审查，确保程序的正确性和合理性。
•备份管理：编写好的CNC程序需要进行备份管理，避免程序丢失或损坏，以免影响生产进度。
•权限控制：为确保CNC程序的安全性，需要对CNC程序的访问权限进行合理的控制，防止未经授权的人员篡改程序，避免出现安全事故。
4. CNC程序控制管理的要求为了达到上述原则，我们有以下具体要求：4.1 CNC程序编写规范CNC程序编写应符合以下规范要求：•使用清晰的注释，解释程序的功能、加工过程和相关参数；•使用有意义的变量名，提高程序的可读性；•遵循代码缩进规范，保证程序的结构清晰；•合理使用循环和条件语句，提高程序的效率。
4.2 编写规程和操作指南为了保证操作人员正确操作CNC机床，需要编写相应的规程和操作指南，明确CNC程序的使用方法和注意事项。
4.3 审查和测试程序编写完成后的CNC程序应由专业人员进行审查和测试，确保程序的正确性和适用性。
4.4 备份管理CNC程序需要进行定期的备份管理，确保程序的安全性和可靠性。

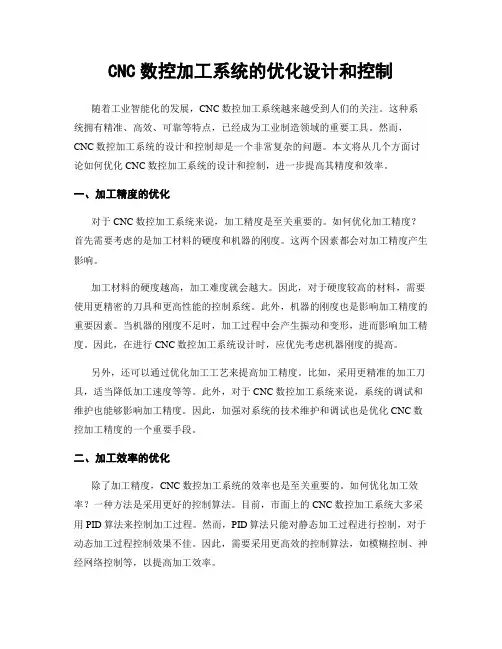

CNC数控加工系统的优化设计和控制
CNC数控加工系统的优化设计和控制随着工业智能化的发展，CNC数控加工系统越来越受到人们的关注。
这种系统拥有精准、高效、可靠等特点，已经成为工业制造领域的重要工具。
然而，CNC数控加工系统的设计和控制却是一个非常复杂的问题。
本文将从几个方面讨论如何优化CNC数控加工系统的设计和控制，进一步提高其精度和效率。
一、加工精度的优化对于CNC数控加工系统来说，加工精度是至关重要的。
如何优化加工精度？首先需要考虑的是加工材料的硬度和机器的刚度。
这两个因素都会对加工精度产生影响。
加工材料的硬度越高，加工难度就会越大。
因此，对于硬度较高的材料，需要使用更精密的刀具和更高性能的控制系统。
此外，机器的刚度也是影响加工精度的重要因素。
当机器的刚度不足时，加工过程中会产生振动和变形，进而影响加工精度。
因此，在进行CNC数控加工系统设计时，应优先考虑机器刚度的提高。
另外，还可以通过优化加工工艺来提高加工精度。
比如，采用更精准的加工刀具，适当降低加工速度等等。
此外，对于CNC数控加工系统来说，系统的调试和维护也能够影响加工精度。
因此，加强对系统的技术维护和调试也是优化CNC数控加工精度的一个重要手段。
二、加工效率的优化除了加工精度，CNC数控加工系统的效率也是至关重要的。
如何优化加工效率？一种方法是采用更好的控制算法。
目前，市面上的CNC数控加工系统大多采用PID算法来控制加工过程。
然而，PID算法只能对静态加工过程进行控制，对于动态加工过程控制效果不佳。
因此，需要采用更高效的控制算法，如模糊控制、神经网络控制等，以提高加工效率。
此外，还可以通过优化加工程序来提高加工效率。
例如，在进行批量加工时，可以将相同的工艺参数进行批量设置，从而减少调整工艺参数的时间。
此外，对于CNC数控加工系统来说，自动化程度也是影响加工效率的重要因素。
因此，增加自动化程度，如自动换刀、自动夹具等功能，也能够提高CNC数控加工系统的加工效率。
三、稳定性的优化稳定性是CNC数控加工系统的重要指标之一。
台达数控定子绕线机伺服系统应用实例(doc9)(1)
台达数控定子绕线机伺服系统应用实例利用中达CNC数控系统强大的轴控功能和台达伺服系统快速精准的运动响应，使绕线机的工作效率得到了很大的提高。
本文主要介绍了数控定子绕线机功能的需求，以及系统操作界面和I/O的规划。
一、前言图1 数控定子绕线机外观目前绕线机的市场可谓庞大，品种繁多，有平行绕线机、环型绕线机、定转子绕线机、纺织绕线机等。
本文主要介绍的是利用中达CNC数控系统和伺服产品构建出的设备：数控定子绕线机。
他的最大特点是可以自动变换绕线方向，所绕的线圈整齐且圈数准确。
操作简便，节省人工，提高产量，产品品质好，其绕线、排线、停车、换槽，完全按程序自动执行。
排线宽幅可调，圈数准确。
生产速度快，并大量节省线材。
下面概述如何利用中达的数控和台达的伺服整合此方案。
二、技术和精度要求客户原用PLC+伺服控制整台设备，因其加工出来的产品的合格率较低，且一些功能无法实现，满足不了市场上需求，故提出开发数控定子绕线机，并且需要控制系统和伺服满足如下条件：1．伺服运动轴在机械上，需要三轴的控制坐标系。
其中，排线X轴采用伺服电机直接驱动螺距为4mm 的滚珠丝杠，在连接工作台做直线运动；飞叉Y轴采用伺服电机驱动1：2的齿轮箱间接传动，做360度的圆周运动；分度Z轴采用伺服电机驱动1：9的齿轮箱间接传动，做360度的圆周运动。
这3个轴要求能够联动。
此外，对于飞叉轴来说，由于在运动过程中，机械负载惯量会因为绕线的速度的不同而发生较大的变化，这就要求伺服系统具有优异的稳定性、相应性和对负载变化自适应能力。
2．精度要求机械回零精度：排线轴0.005mm 飞叉轴+/-1度分度轴+/-1度定位精度：0.02mm +/-1度要求控制系统和伺服系统能够具有检测反馈，来保证机械运动精度。
3．CNC控制系统因定子绕线机不仅讲究绕的匝数要准确，而且排线出来的密度要均匀，即最少需要两轴之间做插补运算，实现联动；画面可以自由规划；要给客户方便传输加工程序，并且可以对NC程序编辑和存储；控制系统要提供一个D/A口，实现恒张力控制功能。

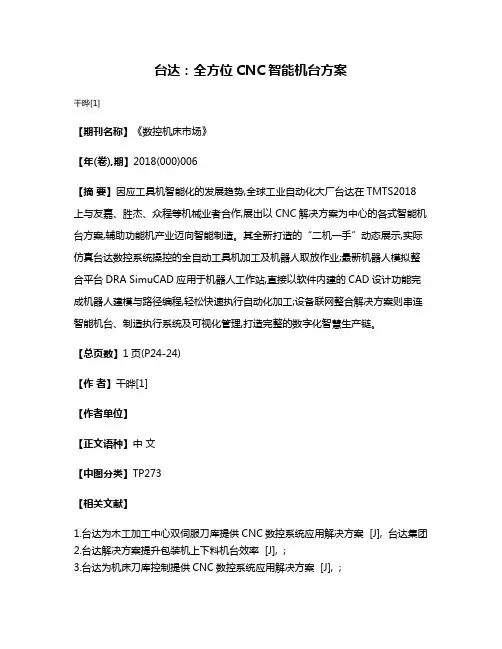

台达:全方位CNC智能机台方案
