AUTOCAD实用技巧-----定义属性块
3
图 7 默认的标题栏
图 8 复制、移动后标题栏
6. 定义其它所有属性。输入命令“X”将刚刚插入的标准图框炸开，增加“数量”栏，同时将“材
料”二字复制、移动到其它栏目内(见图 8，大家可根据自己习惯增减项目)，分别双击每一处的“材料”
二字，弹出“编辑属性定义”对话框，更改相关文字内容，保存后得到如图 9 的结果。这样，我们就完
1
图 3 属性定义对话框
图 4 生成新的“材料”字样 4.定义外部块（也可定义内部块，本文略）。先将第一次输入的“材料”二字删除，保留系统自动生 成的 “材料”二字，更改其文字大小，同时将其移动至中间位置，在命令栏输入外部块命令“WB”， 弹出“写块”对话框，点“拾取点”，选标准图框栏左下角点，“选取对象”为全选，系统显示已选择 55 个对象，然后选择要存放的位置，并命名，插入单位为“毫米”（见图 5），确定。至此，属性定义完毕；
1.将标准图框复制到绘图区域。打开 Autocad2004，点击“文件”、“新建”菜单，弹出“选择样板” 对话框，选择其中 GB A4 标准图框，打开，全选后复制到“模型”绘图区域，粘贴，并用炸开命令“X” 将标准图框炸开，删除“XXX1～8”所有字样，得到图 1 的标题栏。
图 1 炸开后得到的标准标题栏 2.新建字体。将标题栏内的字体改成楷体，同时增加“材料”、“铜冠机械股份有限公司”等字样（见 图 2）；
2
图 5 “定义外部块”对话框 5.插入块。新建 AutoCAD2004，在命令栏输入“I”命令，弹出图 6 对话框，点“浏览”，找到我们 刚才保存块的位置，然后按确定，在绘图窗口，任选一点插入。AutoCAD 提示： 指定插入点或 [比例(S)/X/Y/Z/旋转(R)/预览比例(PS)/PX/PY/PZ/预览旋转(PR)]: 请输入材料名称<Q235>: 按“enter”键保持默认时得到图 7 结果（由于图框太大，这里只显示标题栏）。
AUTOCAD 实用技巧之 定义属性块
贺龙明
安徽铜冠机械股份有限公司 铜陵 244061 摘要：以 GB A4 图框为例详细介绍了属性块的定义方法和步骤，能很好地对标题栏、明细表等类似表格 文字进行编辑，减少劳动，提高效率。 关键词：AutoCAD 属性块 标准图框
Autocad 是国内采用最广泛的 CAD 软件之一，它代替了以前使用的铅笔、三角板、量角器等，成为 机械和建筑等相关专业人员的主要绘图工具。笔者就多年的绘图经验，用 GB A4 图框为例具体介绍了属 性块的定义方法及步骤，可操作性强，以供广大工程技术人员学习和参考。
4
ቤተ መጻሕፍቲ ባይዱ
成了符号自己习惯的标准图框制作。在每次插入图框时按照步骤“5”的操作，根据 AutoCAD 命令栏提
示填入相关内容即可。
图 9 更改内容后标题栏 7.编辑属性。块插入完成后，由于种种原因，可能需对某些属性值进行修改，这时一个常见的错 误是先用“X”将块炸开，再准备作修改操作，但在块被炸开后会发现，这时属性值全部变成了属性标 记值。其实，修改属性值非常方便，最常用的是双击该插入的属性块进行编辑，另外，也可直接输入“ddatte” 命令，选中待修改的属性块，在对话框中可以修改该块中所有的属性值。 按照同样的方法，我们可以定义 GBA3、GBA2 等其它标准图框、明细表以及其它常用的属性块， 比如粗糙度、基准符号等等，为你的绘图带来很大方便，且一劳永逸，使经常用到的图形可以一次完成 而不必重复制作，这样实际上是建立了用户自己的“零件”库，绘制其他的图形时可以直接调用，大大 加快了绘图速度。 参考文献：张元军 《AutoCAD 绘制机械图样的技巧》 《网络与信息》2008 年第 6 期
图 2 改变和增加部分字体 3.定义“材料”属性。在命令栏输入“ATTDEF”（注：输入命令后必须按“空格”键确定，本文省 略，下同），弹出图 3 对话框，按要求先后填入相关内容，选择“拾取点”，在图 2 中“材料”附近任选 一点即可，选择对正方式、文字样式，确定后系统便自动生成一个新的“材料”字样（见图 4）；
CAD中块定义和块编辑的方法
CAD中块定义和块编辑的方法CAD软件是目前广泛应用于设计与制图行业的工具，其中的块定义和块编辑功能是非常重要且常用的操作。
本文将介绍CAD中块定义和块编辑的方法，帮助读者更好地利用这些功能来提高工作效率。
一、块定义在CAD软件中，块定义是指将一组构件组合成一个整体的过程。
通过将多个图元或对象组合成一个块，可以方便地重复使用和修改，节省设计时间并提高准确性。
块的定义步骤如下：1. 选择需要组合成块的图元或对象，可以用鼠标按住拖拽来框选。
2. 在CAD工具栏或命令行输入“BLOCK”命令，按下回车键。
3. 在弹出的对话框中，输入块的名称和描述信息。
4. 选择“块基点”，即块的插入点，通常选择图元的重心或中心点。
5. 确认后，CAD会将选择的图元或对象组合成一个块，并在图纸上显示为一个整体。
二、块编辑块定义完成后，可以随时对块进行编辑和修改。
CAD软件提供了丰富的块编辑功能，可以对块的各个属性进行调整和修改。
常见的块编辑操作有以下几种：1. 移动和旋转：选择块后，使用移动和旋转命令可以对块进行位置和角度的调整。
只需选择块的基点和目标位置或旋转角度，就能完成相应的操作。
2. 缩放和镜像：CAD软件提供了缩放和镜像命令，可以对块进行大小和镜像状态的修改。
选择块后，按照提示进行缩放或镜像操作即可。
3. 修改属性：块的属性可以通过修改命令进行调整。
选择块后，使用修改命令，点击需要修改的属性，然后输入新的属性值即可完成修改。
4. 分解和删除：有时候需要对块进行分解或删除操作。
选中块，使用分解命令可以将块拆分为单独的图元或对象；使用删除命令可以将选中的块从图纸中完全删除。
需要注意的是，块编辑操作会对块的所有实例产生效果，即块在图纸中的所有副本都会被修改。
因此，在进行块编辑之前，最好先备份原始文件，以防修改后无法恢复。
通过以上介绍，相信读者对CAD中块定义和块编辑的方法有了一定的了解。
这些功能在CAD设计与绘图中非常重要，可以提高工作效率和准确性。
CAD如何定义块的属性
我们在标注轴的时候，也许经常会碰到不同的粗糙度. 比如有的粗糙度1.6，有的粗糙度3.2。
我们在标注的时候不可能把不同的粗糙度数值一个个做成块，这显然太浪费时间了，遇到这种情况，可以事先把块定义它的属性来解决这个问题。
1.打开CAD软件之后，打开直线命令，画出一个粗糙度符号，但不要标注数字。
2.点击上方的绘图命令，在块的下拉框里选择第三个图标定义属性，如下图所示:
3.此时弹出定义属性的对话框，在下面的对话框中标记输入1.6文字设置选择居中，其余
按默认。
4.确定对话框，移动鼠标把这个数字1.6拖到刚才画的粗糙度的符号，并在合适的位置单
击确定。
5.输入快捷键w，按确认弹出写块的对话框。
把这个粗糙度1.6做成永久块。
点击选择对
象，框选这个粗糙度值，按确认。
拾取点选择符号的下端点。
最后在目标选择D盘,默
认文件名称，然后点下方的确定。
6.输入快捷键I，按确定后弹出插入块的对话框。
把刚才创建的块调出来，此时可以看到
屏幕上的粗糙度并没有数值，在弹出在对话框里输入6.3，按确认。
此时出现6.3的粗糙度。
这样就实现了可以输入不同的粗糙度值。
如何在CAD中创建和编辑块属性
如何在CAD中创建和编辑块属性在CAD软件中，创建和编辑块属性是一项重要的技能，它可以使我们更有效地管理和控制图形设计中各个元素的属性。
下面将介绍一些基本的步骤和技巧，希望能帮助读者更好地掌握这项技能。
步骤1：创建块定义首先，我们需要创建一个块定义，也就是将多个图形对象组合成一个整体，并对这个整体添加属性。
要创建块定义，我们可以通过以下方式之一：- 在主菜单中选择 "插入"->"块"->"创建块"，然后选择组合成块的对象，并设置块的基点和名称。
- 使用命令行输入 "BLOCK" 命令，然后选择组合成块的对象，并按照提示设置块的基点和名称。
步骤2：编辑块定义一旦块定义创建完成，我们就可以对其进行编辑，包括添加和修改属性。
要编辑块定义，可以使用以下方式之一：- 在主菜单中选择 "编辑"->"块"->"编辑块定义"，然后选择要编辑的块定义。
- 使用命令行输入 "BEDIT" 命令，然后选择要编辑的块定义。
步骤3：添加块属性在块定义编辑模式下，我们可以添加块属性。
要添加块属性，可以按照以下步骤操作：- 在主菜单中选择 "插入"->"块"->"属性"，然后选择要添加属性的位置，并按照提示填写属性的信息，包括属性名和默认值。
- 使用命令行输入 "ATTDEF" 命令，然后选择要添加属性的位置，并按照提示填写属性的信息。
步骤4：编辑块属性一旦块属性添加完成，我们可以对其进行编辑和修改。
要编辑块属性，可以按照以下步骤操作：- 在块定义编辑模式下，选择要编辑的属性，并使用命令行输入"ATTEDIT" 命令，然后按照提示修改属性的值。
CAD 的属性块定义及应用
CAD 的属性块定义及应用1创建属性块1.1属性属性是随着块插入的附属文本信息。
属性包含用户生成技术报告所需的信息,它可以是常量或变量、可视或不可视的,当用户将一个块及属性插入到图形中时,属性按块的缩放、比例和转动来显示。
1.2定义属性创建属性块之前必须预定义属性, 通过预先定义文本大小、样式、对齐方式、层及文本的其他特点, 可简化可视属性文本输入信息。
具体定义方法如下:a.在命令行下输入“attdef”,再输入I,c,v或p或回车,各选项含义分别为:I:不可见;C:常值;V:校验;P:预置;一般情况用回车即可。
b.输入属性标记。
该标记非常重要,它是用属性块生成技术报告时的字段名,可用相关的英文单词或汉语拼音表示,对于将在同一个报告中出现的属性,不要使用相同的标记名。
c.输入提示文本, 也可直接回车不显示提示信息。
d.输入缺省的属性值。
e.接下去的提示与“text”命令相同。
f.每个属性均要重复以上定义过程。
属性定义完成后,可以进行移动、复制、旋转、镜像、对齐等操作。
1.3定义属性块属性块的定义方法与普通块的定义基本一致,只是选择实体时,要把将在块中出现的属性选中。
为方便多个图形文件共用,也可以用“wblock”命令将属性块写入硬盘。
2使用属性块2.1插入操作属性块的插入方法与普通块的插入方法基本一致,只是在回答完块的旋转角度后需输各属性的具体值。
2.2编辑属性块插入完成后,由于种种原因,可能需对某些属性值进行修改,这时一个常见的错误是:先用“explode”将块炸开,再准备作修改操作,但在块被炸开后会发现,这时属性值全部变成了属性标记值。
其实,修改属性值非常方便,仅需进行属性编辑即可,具体方法是:在modify菜单中选择“modifyat-tribute”或直接输入“ddatte”命令,选中待修改的属性块,在对话框中可以修改该块中所有的属性值。
2.3利用属性生成报告属性的报告特征,使用户可以从图形中提取属性值,然后,用它们来生成1份独立的报告。
CAD块属性定义使用方法及用途
有n多属性块。
我想给这些属性块编号。
编辑属性时属性标记为编号，属性值为1，2，3……600。
我是先插入这六百个块，再一个一个进行编号。
这太麻烦了，有没有什么方法可以批量的进行属性值的编辑。
我的最终目的是提取这些块的与编号相对应的其它属性。
比如坐标。
请各位高手帮帮忙，先谢过块属性概述属性是将数据附着到块上的标签或标记。
属性中可能包含的数据包括零件编号、价格、注释和物主的名称等等。
标记相当于数据库表中的列名。
下图显示了类型、制造商、型号和价格的标记。
从图形中提取的属性信息可用于电子表格或数据库，以生成零件列表或材质清单。
只要每个属性的标记都不相同，就可以将多个属性与块关联。
插入带有变量属性的块时，会提示用户输入要与块一同存储的数据。
块也可能使用常量属性（即属性值不变的属性）。
常量属性在插入块时不提示输入值。
属性也可以“不可见”。
不可见属性不能显示和打印，但其属性信息存储在图形文件中，并且可以写入提取文件供数据库程序使用。
定义块属性要创建属性，首先创建描述属性特征的属性定义。
特征包括标记（标识属性的名称）、插入块时显示的提示、值的信息、文字格式、位置和任何可选模式（不可见、固定、验证和预置）。
创建属性定义后，定义块时可以将属性定义当作一个对象来选择。
插入块时都将用指定的属性文字作为提示。
对于每个新的插入块，可以为属性指定不同的值。
要同时使用几个属性，请先定义这些属性，然后将它们包括在同一个块中。
例如，可以定义带有“类型”、“制造商”、“型号”和“价格”标记的属性，然后将它们包括在名为CHAIR 的块中。
如果计划提取属性信息在零件列表中使用，可能需要保留所创建的属性标记列表。
以后创建属性样板文件时，将需要此标记信息。
纠正块属性定义中的错误如果产生错误，在属性定义与块关联之前，可以使用“特性”选项板或DDEDIT 命令编辑属性定义。
可以改变标记、提示和默认值。
将属性附着到块上在定义或重定义块时，可将属性附着到块上。

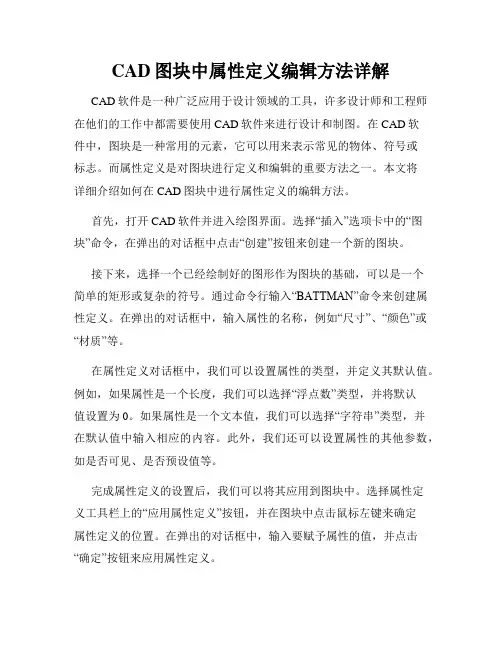

CAD图块中属性定义编辑方法详解
CAD图块中属性定义编辑方法详解CAD软件是一种广泛应用于设计领域的工具，许多设计师和工程师在他们的工作中都需要使用CAD软件来进行设计和制图。
在CAD软件中，图块是一种常用的元素，它可以用来表示常见的物体、符号或标志。
而属性定义是对图块进行定义和编辑的重要方法之一。
本文将详细介绍如何在CAD图块中进行属性定义的编辑方法。
首先，打开CAD软件并进入绘图界面。
选择“插入”选项卡中的“图块”命令，在弹出的对话框中点击“创建”按钮来创建一个新的图块。
接下来，选择一个已经绘制好的图形作为图块的基础，可以是一个简单的矩形或复杂的符号。
通过命令行输入“BATTMAN”命令来创建属性定义。
在弹出的对话框中，输入属性的名称，例如“尺寸”、“颜色”或“材质”等。
在属性定义对话框中，我们可以设置属性的类型，并定义其默认值。
例如，如果属性是一个长度，我们可以选择“浮点数”类型，并将默认值设置为0。
如果属性是一个文本值，我们可以选择“字符串”类型，并在默认值中输入相应的内容。
此外，我们还可以设置属性的其他参数，如是否可见、是否预设值等。
完成属性定义的设置后，我们可以将其应用到图块中。
选择属性定义工具栏上的“应用属性定义”按钮，并在图块中点击鼠标左键来确定属性定义的位置。
在弹出的对话框中，输入要赋予属性的值，并点击“确定”按钮来应用属性定义。
一旦属性定义被应用到图块中，我们可以通过编辑属性值来修改属性定义。
选择图块并右键点击，在弹出的菜单中选择“属性”命令来编辑属性值。
在弹出的对话框中，我们可以看到已定义属性的列表，并可以对其进行修改。
除了手动编辑属性值，我们还可以通过表格编辑器来批量修改属性值。
选择图块并右键点击，在弹出的菜单中选择“打开图块编辑器”命令。
在图块编辑器中，选择属性表格，我们可以看到所有属性的列表。
通过编辑表格中的数值来快速修改属性值。
完成修改后，点击“关闭”按钮来应用修改并退出图块编辑器。
在CAD软件中，属性定义的编辑方法非常灵活，我们可以根据需要对属性进行定义和修改。
CAD文件中的块定义与使用方法
CAD文件中的块定义与使用方法CAD（计算机辅助设计）是一种利用计算机技术辅助进行设计和绘图的工具。
在CAD软件中，块是一个重要的概念，它可以帮助用户更高效地完成设计任务。
本文将介绍CAD文件中的块定义及其使用方法。
一、块的定义在CAD软件中，块是由一组对象组成的实体。
这些对象可以是线条、圆弧、多边形等各种图形元素，也可以是文字、表格等文字元素。
通过将这些对象组合成一个块，在后续的设计中，可以重复使用这个块，从而提高设计的效率和准确性。
块的定义可以先通过选择需要组成块的对象，然后使用CAD软件的指令进行操作。
一般来说，块的定义是可编辑的，这意味着我们可以在定义之后对其进行修改和调整，以适应不同的设计需求。
二、块的使用方法1. 插入块在CAD文件中，可以通过插入块的方式使用已定义的块。
插入块的方法一般有以下几种：- 使用“INSERT”命令：这是CAD软件中最常用的插入块的方法。
通过输入该命令后，可以选择要插入的块，并指定插入的位置和缩放比例等参数。
- 使用“BLOCK”命令：在CAD软件中，也可以使用“BLOCK”命令来插入已定义的块。
该命令会在选定的位置创建一个块，并将已定义的块复制到这个位置。
- 使用“COPY”和“PASTE”命令：除了直接插入块外，还可以使用“COPY”和“PASTE”命令将块从一个位置复制到另一个位置。
无论使用哪种方法，插入块后，可以根据需要进行位置调整、旋转、缩放等操作，以满足具体的设计要求。
2. 修改块在CAD文件中，已定义的块是可编辑的。
这意味着在定义块之后，可以对其进行修改和调整。
通过修改块，可以快速更新设计中使用到的各个块，从而提高设计的效率。
修改块的方法一般有以下几种：- 打开块编辑器：在CAD软件中，可以通过打开块编辑器对已定义的块进行修改。
通过块编辑器，可以对块内部的对象进行增加、删除、修改等操作，从而灵活地调整块的构成。
- 使用“REFEDIT”命令：这是CAD软件中另一种修改块的方法。
如何使用CAD进行块的定义和插入
如何使用CAD进行块的定义和插入在CAD（计算机辅助设计）软件中，块（Block）是指一组对象的集合，可以被重复使用。
使用块可以提高工作效率，简化设计过程。
本文将介绍如何使用CAD进行块的定义和插入，并提供一些使用技巧。
一、块的定义1. 打开CAD软件，并选择一个空白的绘图区域。
2. 使用绘图工具绘制一个或多个对象，这些对象将被定义为一个块。
3. 选择这些对象，右键点击，并选择“块定义”（或使用快捷键“Ctrl+Shift+C”）。
4. 在弹出的对话框中，填写块的属性，如名称、插入点、缩放因子等，然后点击“确定”完成块的定义。
二、块的插入1. 在CAD软件中，选择“插入”菜单（或使用快捷键“I”）。
2. 在弹出的对话框中，选择需要插入的块，并点击“确定”。
3. 在绘图区域内选择插入块的位置，并点击鼠标左键进行插入。
4. 可以通过拖动、旋转、镜像等操作调整插入的块的位置和方向。
5. 在需要重复插入相同块的位置，可以使用“创建多个实例”选项，以提高工作效率。
三、块的属性1. 可以对已插入的块进行属性修改，如位置、旋转角度、缩放比例等。
选择要修改的块，右键点击并选择“属性”（或使用快捷键“Ctrl+1”）。
2. 在弹出的属性编辑器中，可以修改块的各个属性值。
3. 若要修改所有实例的属性，选择块并右键点击，选择“编辑属性”（或使用快捷键“Ctrl+E”）。
4. 在属性编辑器中，修改属性值，然后点击“确定”应用修改。
四、块的编辑和更新1. 可以对已定义的块进行编辑，选择要编辑的块并右键点击，“编辑块”（或使用快捷键“Ctrl+E”）。
2. 在块编辑模式下，可以对块内的对象进行添加、删除、移动、修改等操作。
3. 完成编辑后，点击“关闭块编辑器”保存修改并关闭编辑模式。
4. 如果更改了块定义，可以使用“更新块”功能来更新已插入的块实例。
选择要更新的块并右键点击，“更新块定义”。
五、块的导出与导入1. 在需要的时候，可以将定义好的块导出保存为外部文件，以便在其他绘图中使用。
CAD编辑技巧-定义属性块、创建块
CAD编辑技巧
在CAD编辑中常会遇到同样图形或类似图形的重复输入，不仅花费大量时间，而且会增加无谓的错误。
为了作图的方便，CAD提供了块功能，即把要重复输入的内容做成块，以块得形式存放在硬盘中，以便下次的使用。
1、粗糙度块的创建
打开AUTO CAD ，右击左下方“极轴”复选按钮，如下图设置，增量角为60，点击确定。
然后再单击使其处于打开状态。
选择绘图工具栏中的“直线”或输入“L”ENTER，进行直线绘制，画出如下图图形示
从“绘图”菜单中找到“块”，再在“块”子菜单中找到“属性定义”，设置完后，点击确定或输入ATT enter 打开属性定义
设置完定义属性后，按下方命令完成下图，如果插入的0.6字体过小，不能在屏幕上显示，可以右击，选择“特性”，对字体的高度进行改写，在通过移动把0.6放到适当位置。
写入W+enter 或在绘图栏中找到创建块，如下图所示，点击拾取基点，回到CAD绘图画面，点击任意一点，为作图方便一般都选特殊点，再按enter 回到写块界面，再点击对象拾取，符号和图形一次全选定，按enter，回到写块界面，选择块得保存路径，最后点击确定
下次要插入粗糙度时，直接插入“块”，选择“粗糙度”，如下图点击确定插入。
AutoCAD块定义与使用指南
AutoCAD块定义与使用指南第一章：AutoCAD块的基础知识AutoCAD是一款广泛应用于建筑设计和工程制图的计算机辅助设计（CAD）软件。
块是AutoCAD中重要的概念，它可以帮助设计师更高效地创建和编辑图形。
在本章中，我们将介绍AutoCAD 块的定义和基础知识。
1.1 块的定义块是一个由多个对象组成的组合体，它可以被作为一个整体进行移动、复制和编辑。
块由多个实体或其他块组成，这些对象能够被组织成逻辑上相关的元素，例如家具、标准符号或常用图形等。
1.2 快速创建块在AutoCAD中，可以使用“BLOCK”命令来创建块。
首先，选中需要包含在块中的对象，然后输入“BLOCK”命令，按照提示设置块的属性，如块的名称、插入点和缩放比例等。
一旦块创建完成，可以将其保存在电脑上，以便在其他绘图中重复使用。
第二章：块的属性与编辑操作在本章中，我们将探讨块的属性和如何进行块的编辑操作。
这些操作将帮助我们更好地使用块并提高设计效率。
块的属性可以包括名称、插入点、缩放比例、旋转角度等信息。
使用AutoCAD的“ATTDEF”命令可以添加和编辑块的属性。
属性可以用于创建动态块，使块中的某些属性能够根据实际需求进行调整和修改。
2.2 块的编辑操作AutoCAD提供了许多功能丰富的编辑命令，用于对块进行编辑操作。
例如，“MOVE”命令可以将整个块移动到新的位置，“COPY”命令可以复制块以创建多个相同的副本。
此外，“SCALE”命令可以按比例缩放整个块，“ROTATE”命令可以旋转块，使其适应不同的设计需求。
第三章：块的库管理与共享在本章中，我们将重点介绍块的库管理与共享。
块库是一个存储和组织块文件的集合。
通过使用块库，可以方便地共享和重复使用块，提高设计的一致性和效率。
3.1 块的库定义块的库定义了块的组织结构和管理方式。
AutoCAD中的块库可以通过“DESIGNCENTER”命令进行管理和访问。
设计中心提供了一个直观的用户界面，允许用户浏览和导入块库中的块文件。
