大跨度吊车梁制作
大跨度大截面吊车梁制作工艺
1 制作工艺
1.1 下料
1）检查来料尺寸、牌号、表面质量及不平度（即不平度不大于3mm/m），合格后按吊车梁拼板示意（图1）尺寸用数控多头直条机切割上、下翼板板料（其中上、下翼板中的板10、板9下料时长度方向各留50mm的二次切割余量）；并分别按翼、腹板对接坡口示意（图2-图4）坡口形式用半自动火焰切割机割出坡口（或机加工），用角向磨光机打磨去除坡口表面的氧化物及渗碳层等。
2）腹板下料时，将板1与板2、板3与板4及板5与板6分别单独下料（长度方向留50mm余量）；注意按L/3000mm分段起拱，并分别按翼、腹板对接破口示意（图2—图4）的坡口形式用半自动火焰切割机割出坡口（或机加工），再用角向磨光机打磨去除坡口表面的氧化物及渗碳层。
1.2 翼、腹板拼焊
1）将分块下料钢板按吊车梁翼、腹板拼接图中尺寸在钢平台上将翼、腹板分别拼装就位，各形位尺寸检查合格后进行焊接。
焊接时先在大坡口一侧用气保焊打底（气保焊施焊时，要求用箱体罩住，人在箱体内焊接，箱体随人移动）；反面用碳弧气刨清根（刨去正面打底焊缝根部缺陷，清根时刨出U槽及斜面，并用角向磨光机打磨平滑至露出金属光泽，去除渗碳层）；然后用气保焊打底，再用埋弧自动焊填充及盖面；然后翻身用埋弧自动焊填充、盖面；要求采用多层多道焊，气保焊打底主要是控制变形。
2）严禁在焊缝以外的母材上引弧，拼接焊缝的两端必须设置引弧板和收弧板（尺寸为δ40×100×120、δ60×100×120，且需开构
件同样坡口），焊缝的起弧、收弧处必须满焊。
3）焊前应清楚焊件上的铁锈、油污、水分等杂质。
4）埋弧焊施焊时，焊剂采用SJ-101，焊前焊剂须经300～350○C烘培2h
5）腹板拼接时采用分段退焊（或跳焊法焊接），长度控制在1.5～2m内，其中图1中缝1、缝2及缝3应单独施焊（即该3条焊缝应在整体拼装前施焊完成）；缝4与缝4，同时施焊。
焊接时先焊大坡口一侧，焊至约1/3后反面清根焊至约1/2，在轮流施焊，焊满为止，焊接序顺见图5。
6）焊前用远红外加热器进行预热（图6），预热温度为：120～150○C（用温控器控制预热温度，且预热温度不得超出200○C）；预热范围为对接焊缝两侧200mm范围内，焊接层间温度控制在150～200○C。
焊接完成后，应立即进行后热处理（去氢），后热温度为250○C，后热时间为2h。
整个焊接过程应连续，一条焊缝间隔时间不超过2h，否则重新预热。
7）焊接工艺参数见表1。
表1 焊接工艺参数
8）焊后在指定部位打上焊工钢印。
1.3 矫正
施焊完成后，用氧、乙炔火焰沿焊缝进行螺旋加热起拱部位，温度控制在750～900○C，然后自然冷却，严禁浇水急冷，控制腹板整体不平度满足设计及规范要求。
1.4 检验
焊缝除VT（表面裂纹、气孔、咬边等）检验合格外，还应进行超声波（UT）探伤，探伤标准按GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》（以下简称GB11345-89）BII级执行。
1.5 二次切割
去除引弧板和收弧板后，其边缘应打磨平整，引弧板和收弧板不得用锤击落；切割长度方向余量，且切割处打磨至要求。
2 制孔
1）以翼板中心线为基准向两端划螺栓孔位线，用摇臂钻床加工螺栓孔（摇臂钻床放置与轨道上），保证孔位尺寸的精度。
考虑到构件的制作难度，吊车梁制动螺栓孔可比相应螺栓直径大4mm，以便于安装。
2）孔的允许偏差超过设计或规范规定时，不得采用钢块填塞，应采用与母材材质相匹配的焊条补焊后重新制孔。
3）高强螺栓孔孔距的允许偏差应符合表2的规定（普通螺栓孔可放大1倍）
表2 高强螺栓孔孔距的允许偏差
3 现场组焊
3.1 现场H型钢组焊
1）现场吊车梁翼板与腹板T形对接采用卧式组立、焊接，腹板采用不对称坡口。
组焊胎架见图7。
图7 组焊胎架
2）首先对现场的场地进行平整，然后搭设组焊胎架，胎架间距3m左右，立柱及横梁均用H400×400×13×21的热轧H型钢。
3）画好基准线，将已经拼接好的吊车梁腹板平放在胎架上，两侧放吊车梁翼板，进行卧式组立。
组立时，注意螺栓孔方位，且点焊牢固（焊长50mm，间隔400mm），如图8所示。
图8 H型钢组立装配示意
4）对组立装配的间隙、错位、垂直度、中心对称度、平行度均要严格控制，H型钢组立的基本要求如表3所示。
表3 H型钢组立允许偏差 mm
5）由于吊车梁断面相当大，H型钢的组立采用卧式放置，要求大坡口朝上；在翼缘板和腹板T型接头处加设角向支撑（即：Q235-B，δ20×500×500，倒70mm×45○的倒角），间距为1200mm一处，以控制焊接变形（焊前已经加拘束板，工艺评定合格）。
6）装配吊耳，每侧4只，以备翻身时使用，具体位置见图1。
7）组立完毕后，先焊下翼缘的T形缝，再焊上翼缘的全熔透焊
缝。
下翼缘不要求熔透的部分（但两端L/8范围内为全熔透二级焊缝），采用K形坡口，小坡口侧角度60○，大坡口侧角度45○（见图4）。
打底焊缝厚度控制为6mm左右，先焊大坡口一侧，再翻身（用2台100t汽车吊翻身或1台150t汽车吊），先加角向支撑，然后清根打磨（做法同“3.2节”）。
8）按“3.2节”要求对焊缝进行预热及后热。
9）焊接顺序见图9。
10）焊接工艺参数同表1。
11）气刨焊打底时，由4名合格焊工从中间向两端同时施焊，4人焊接速度应基本相同，熔敷金属量也应基本相同；多层多道焊。
埋弧焊接时，由2名合格焊工从中间向两端同时分段退焊（长度每次约为1m左右）。
12）严禁在焊缝以外的母材上引弧，H型钢的两端必须设置引弧板和收弧板（尺寸为δ40×100×120、δ60×100×120，且需开构件同样坡口），焊缝的起弧、收弧处必须满焊。
焊后清根打磨见图10。
图9 焊接顺序示意
图10 现场清根后打磨
3.2 二次切割
去除引弧板、收弧板及支撑后，切割处补焊、打磨至五缺陷。
3.3 矫正
施焊完成后，用氧、乙炔火焰沿H型翼板外侧焊缝进行螺旋加热，H型钢内侧两边同时用50t千斤顶并排矫正，温度控制在750～900○C，然后自然冷却，严禁浇水急冷。
控制翼板和腹板的垂直度、翼板与腹板各自的整体不平度及拱高（拱高采用从中间向两端火焰加热三角形法处理）等，保证各形位尺寸满足设计及规范要求。
3.4 检验
焊缝除经VT（表面裂纹、气孔、咬边等）检验合格外，还应对上翼板与腹板及下翼板与腹板两端L/8内进行超声波（UT）探伤，探伤标准按GB11345-89BII级执行。
3.5 端板、筋板等组焊
1）H型钢各形位尺寸及焊缝检验全部合格后，按图纸尺寸装配端板和筋板，装配时注意控制端板、筋板与腹板及翼板的垂直度和间隙，点焊牢固。
2）端板和腹板焊缝需加角向支撑（即：Q235-Bδ20×500×500，倒50mm×45○的倒角），间距为1200mm左右一处，以控制焊接变形。
3）焊接方法：采用混合气体药芯焊丝气体保护焊GMAW （80%Ar+20%CO2）加埋弧焊丝SAW。
4）对端板、筋板进行焊接。
筋板的焊接顺序为：4人同时对称从中间向两端施焊，筋板焊缝为从下翼板向上翼板焊接筋板与腹板焊缝，再焊接筋板与下翼板焊缝，最好焊接筋板与上翼板焊缝，见图11。
图11 筋板焊接顺序
5）对端板焊接时，焊接顺序同筋板，大坡口侧先焊1/3，然后背面用碳弧气刨清根，在焊至1/2，两侧轮流焊接；同时，端板与腹板及端板与下翼板焊缝进行预热及后热处理。
4 检验
1）检查所有焊缝外观质量及探伤焊缝质量。
2）检查吊车梁的拱高、端面高度、扭曲、侧弯矢高、总长、腹板局部平面度等。
3）检查相邻螺栓孔的孔距及螺栓孔孔径。
5 抛丸、油漆
现场手工抛丸除锈达Sa2.5级（表面平均粗糙度达40～70μm），按设计要求进行油漆喷涂。
大跨度吊车梁分段安装工艺
避!塑，苎且大跨度吊车梁分段安装工艺周胜祥(中国二十冶集团有限公司浦东分公司，上海市201900)【I商要]本文结合湘钢宽厚板冷瓤顶目冷床工程项目介绍了大跨度吊车梁分段吊装、空中组拼、焊接的施工技术。
洪键词]大跨度；吊车梁；分段安装大跨度吊车梁分段吊装、空中组拼、焊接是我公司在湘钢宽厚板冷轧项目冷床工程施工中首次尝试。
按照常规的吊装方法是在地面组拼、焊接整体后双机抬吊，以往的做法不但对安装现场场地要求要足够大，而且需要专门的拼接平台，此外还要考虑两台百吨以上大吊机的占位和移动空间。
相比之下，我们采用的单机分段吊装、空中组拼、焊接的新工艺即有着更加“轻便灵活”的感觉，安装场地需求空间少、设备投入常规，既缩短了工期，又保证了安全、质量、经济等优势。
下面就大跨度钢吊车梁分段安装工艺在湘钢工程中的应用，及施工中安装方案设计、受力分析计算、焊接工艺、如何分段吊装、接口部位连接及保证其安装精度、安全方面采取的有效措施加以阐i也1概况简介湘钢宽擘板轧机工程冷床车间主厂房54米超长吊车梁由中冶赛迪技术股份有限公司煦计，我单位承建制安施工，吊车梁截面高度为5米，跨度54米，共计8根。
采用I形截面特厚钢板焊接，翼缘板厚度为45m m，腹板厚度为32m m，单重125t o每根吊车梁分三段进行制作、安装，中段最长为19．5m，两端长度各为1725m，每个对接接头用M24扭剪型高强螺栓进行连接，每段重量约40吨左右，在接口处采用高强螺栓及翼缘板多层焊接进行连接，每个接头共有高强螺栓计614套，所有的高强螺栓安装、翼板对接焊接均在高空作业完成，其安装情度、焊接质量要求之高，吊装难度之大，安全措施的保证，是本单项工程的最大难点。
2吊车、钢丝绳选择吊车、钢丝绳选择的是否合理，不但关系到整个吊装的成功与否，同时也关系到项目的成本，依据现场实际情况，在经过详细计算后，最终选择了L S一218R H一80T的履带吊，直径为56m m钢芯钢丝绳，即经济又合理。
大跨度钢梁组焊问题
大跨度钢梁组焊问题目前有一项目，吊车梁长度很长，根本拉运不了；请问各位兄弟姐妹们，能够分成2段吗？现场地面拼接后，整体吊装。
如果可以分段的话，是参看那本规范。
一、引言2005年，在包钢轨梁厂改造工程中，有两根超大吊车梁，该梁截面高6.6m，跨度60m，其下翼缘厚50mm，宽600mm，上翼缘70mm，宽750mm，材质为Q345D，实腹式，单只梁重达159.02t。
如此高度和重量的吊车梁在包钢的建设史上尚属首次，即使在国内工业厂房结构中也十分罕见。
二、制作技术要点（一）分段由于该梁超重、超长，无论是制作还是运输，构件制作单位现有吊装设备的吊装能力、运输机械的运输能力均不能够满足构件整体出厂，故必须进行合理的分段。
分段原则为：按吊车梁设计原则的要求，在支座1/3以外设工地接口，将吊车梁纵向分为19m两段和22m一段，配料时，保证避免十字焊缝的出现。
（二）材料接料的拼接要求1. 上、下翼缘板的接料。
上、下翼缘板所用材质为Q345D，板厚分别为δ=70mm和δ=50mm。
因吊车梁超长，故不可避免的在跨中1/3处存在接料焊缝。
为减少焊缝受力，保证该接料焊缝能够更好地满足等强拼接要求，故采用45°斜接口拼接，坡口为双面对称X型坡口，角度为50°±2.5°，3mm钝边，组对间隙不得大于2mm，采用埋弧自动焊焊接，而且焊前必须进行预热，温度为150℃左右，并经测温仪测定温度后方可施焊。
2. 腹板的拼接要求（1）拼接的方法。
腹板采用Q345D，板厚δ=38mm，其宽度为6480mm，需多块料进行拼接。
因其焊缝较多，且接缝位置受到设计限制（相邻T型接口间距不得小于200mm）。
故根据来料情况，采用CAD技术对其拼接方式进行排版，确定接料方案，同时考虑板边缘加工余量、焊接收缩余量及拱度加工等余量，附加不少于100mm的余量。
接料时，先将板纵向接长，平直后再将每两条接宽，采用平直机再次进行矫正。

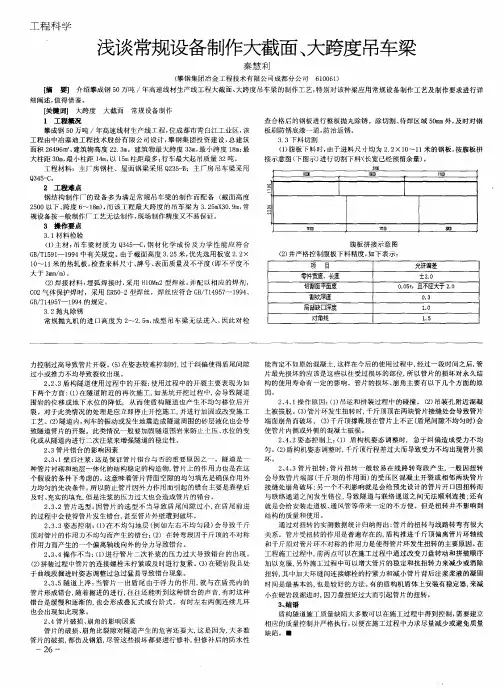

浅谈常规设备制作大截面、大跨度吊车梁
