简述不同碳含量钢的火花特征
钢材的火花鉴别
钢材的火花鉴别火花鉴别是将钢与高速旋转的砂轮接触，根据磨削产生的火花形状和颜色，近似地确定钢的化学成分的方法。
当钢被砂轮磨削成高温微细颗粒被高速抛射出来时，在空气中剧烈氧化，金属微粒产生高热和发光，形成明亮的流线，并使金属微粒熔化达熔融状态，使所含的碳氧化为CO气体进而爆裂成火花。
根据流线和火花特征，可大致鉴别钢的化学成分。
(1)火花的组成火束：钢材在砂轮上磨削，产生的全部火花叫火束。
整个火束分为根花、间花和尾花。
见图。
流线：火束中线条状的光亮火花叫流线。
由于钢的化学成份不同，流线开头可分为直线流线、断续流线和波浪线。
见图。
含炭量越多流线越短；碳钢的流线多是亮白色，合金钢和铸钢是橙色和红色，高速钢的流线接近暗红色；碳钢的流线为直线状，高速钢的流线程断续状或波纹状。
节点和芒线：流线中途爆裂处较流线粗而亮的点叫节点，见火束示意图中局部放大图。
节点爆裂射出的发光线条叫芒线（又称分叉）。
随含碳量增高，分叉增多，有两根分叉、三根分叉、四根分叉和多根分叉之分。
见图。
爆花和花粉：流线中途爆裂所产生的光亮火花叫爆花，又称节花。
爆花由节点和芒线组成，形状见火束示意图中局部放大图。
爆花随流线上芒线的爆裂情况，有一次花、二次花、三次花和多次花之分。
一次节花是流线上第一次发射出来的节花，它是含碳量在0.25%以下的碳钢的火花特征。
二次节花是在一次节花的芒线上，又一次发生爆裂所呈现的节花，它是含碳量在0.25%--0.6%的中碳钢的火花特征。
三次节花是在二次节花的芒线上，再一次发生爆裂的节花，它是高碳钢的火花特征。
含碳量愈多，三次节花越多、越明亮。
分散在爆花芒线间的点状火花称为花粉，见图。
碳钢有节花，随含炭量增加，节花更多；高速钢一般没有节花，但含钼高速钢稍有节花，而含钨高速钢见不到节花，并流线断续状明显。
尾花：流线尾端呈现出不同形状的爆花称为尾花。
随钢中合金元素不同，尾花的形状分为直羽尾花、狐尾尾花和枪尖尾花等，见图。

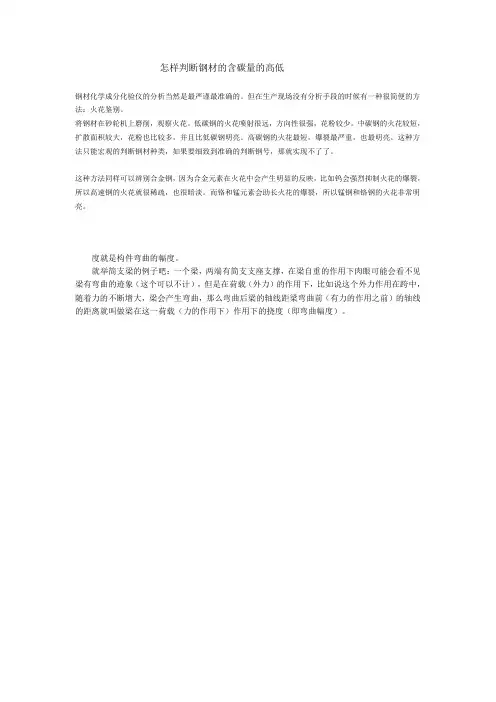

怎样判断钢材的含碳量的高低
怎样判断钢材的含碳量的高低
钢材化学成分化验仪的分析当然是最严谨最准确的。
但在生产现场没有分析手段的时候有一种很简便的方法：火花鉴别。
将钢材在砂轮机上磨削，观察火花。
低碳钢的火花喷射很远，方向性很强，花粉较少。
中碳钢的火花较短，扩散面积较大，花粉也比较多，并且比低碳钢明亮。
高碳钢的火花最短，爆裂最严重，也最明亮。
这种方法只能宏观的判断钢材种类，如果要细致到准确的判断钢号，那就实现不了了。
这种方法同样可以辨别合金钢，因为合金元素在火花中会产生明显的反映，比如钨会强烈抑制火花的爆裂，所以高速钢的火花就很稀疏，也很暗淡。
而铬和锰元素会助长火花的爆裂，所以锰钢和铬钢的火花非常明亮。
度就是构件弯曲的幅度。
就举简支梁的例子吧：一个梁，两端有简支支座支撑，在梁自重的作用下肉眼可能会看不见梁有弯曲的迹象（这个可以不计），但是在荷载（外力）的作用下，比如说这个外力作用在跨中，随着力的不断增大，梁会产生弯曲，那么弯曲后梁的轴线距梁弯曲前（有力的作用之前）的轴线的距离就叫做梁在这一荷载（力的作用下）作用下的挠度（即弯曲幅度）。
钢的火花鉴别 标准
钢的火花鉴别标准
一、钢材类别识别
不同种类的钢材在火花上有不同的特征，因此可以根据火花特征来识别钢材的种类。
例如，碳素结构钢的火花呈簇状、带状，夹有未击穿的节花，而高速工具钢的火花呈火球状、针状，并伴有较多较细的爆裂。
二、碳含量鉴别
钢材中的碳含量可以通过观察火花的颜色和形状来判断。
一般来说，碳含量越高，火花的颜色越暗，形状也越粗糙。
例如，低碳钢的火花呈橙黄色，而高碳钢的火花呈蓝白色。
三、合金元素鉴别
钢材中的合金元素也可以通过观察火花来判断。
不同种类的合金元素在火花上有不同的特征。
例如，锰元素的存在会使火花呈暗紫色，硅元素的存在会使火花呈明亮的白色。
四、淬火状态鉴别
淬火状态的钢材在火花上有明显的特征。
淬火可以使钢材表面产生一层硬壳，同时内部结构也发生改变。
因此，可以根据火花的特征来判断钢材是否经过淬火处理。
例如，淬火后的钢材的火花呈暗紫色或黑色，而非淬火状态的钢材的火花呈亮黄色或白色。
五、钢材质量鉴别
钢的品质和性能与其化学成分及组织结构相关。
一般情况下，质量好的钢材的火花特征为光亮、颜色纯正且小而整齐；而质量差的钢材的火花特征为暗淡、颜色不纯且大小不一。
通过观察钢花的特征可以大致判断钢材的质量优劣。
钢的火花鉴别法
火花鉴别法是将被试验的钢铁材料与高速旋转的砂轮接触，根据钢铁材料在磨削过程中所出现的火花爆裂形状、流线、色泽、发火点等特点区别钢铁材料化学成分差异，来近似地确定钢铁的化学成分的一种方法。
1．火花产生的机理钢铁材料在一定的压力下，放在砂轮上摩擦，由于砂轮的磨削作用，钢铁成屑末状脱离试件，并且沿着砂轮与材料接触点的切线方向作高速运动。
同时被磨削热加热成熔融状态，形成光亮的流线，当流线中熔融状态的金属颗粒与空气中的氧接触时表面被强烈氧化，形成一层FeO薄膜。
钢中的碳在高温下极易与氧发生反应，F eO+C→ Fe+CO，使FeO还原；被还原的Fe将再次被氧化，然后再次还原；这种氧化一还原反应循环进行，会不断产生出CO气体，当颗粒表面的氧化铁薄膜不能控制产生的CO气体时，就有爆裂现象发生从而形成火花。
爆裂的碎粒若仍残留未参加反应的FeO和C时，将继续发生反应，则出现二次、三次或多次爆裂火花。
钢中的碳是形成火花的基本元素，当钢中含有锰、硅、钨、铬、钼等元素时，它们的氧化物将影响火花的线条、颜色和状态。
根据火花的特征，可大致判断出钢材的碳含量和其它元素的含量。
2．火花产生的方式以往研究火花鉴别是采用专用电动砂轮机，其参数：功率为0.20～0.75kW，转速高于3000r/min，所用砂轮粒度为40～60目，中等硬度，直径为φ150～200mm。
磨削时施加压力以20～60N为宜，轻压看合金元素，重压看含碳量。
这种方法需将钢件制成小试样便于手持磨削，现场应用受到一定限制。
对于生产现场的工件可采用风砂轮或电动砂轮进行对比火花鉴别，即将工件与已知成分的钢件试样对比磨削，观察火花的一至程度，来确定钢铁的化学成分。
这种方法需制作一定数量已知化学成分的小试样。
3.火花鉴别的要点钢铁中的含碳量主要是根据火花的爆裂情况加以鉴定的。
碳钢中的含碳量越高，火花越多，火束越多。
对合金钢，由于各种合金元素对火花形状、颜色产生不同影响，因而也可基本上鉴别出合金元素的种类及大概含量。
常用钢铁材料的火花鉴别方法
常用钢铁材料的鉴别规定1.目的采取即简单又快速的方法，较为可靠的现场识别常用钢铁材料的钢种规格，防止混料现象的发生。
2.范围适用于所有生产现场或库房的钢铁材料的鉴别。
3.职责由公司指定专人进行鉴别操作，发现问题有权停止现场相关生产活动并立即向质检部反映情况。
4.鉴别方法根据目前公司的生产规模，结合不同钢种鉴别的要求和特点，选择断口鉴别法和火花鉴别法作为公司常用钢铁材料的鉴别方法。
4.1 断口鉴别法根据化学成分不同的钢铁材料，其断口的特征也各不相同的特点，通过肉眼观察其断口特征，可以对常用钢铁材料进行钢种鉴别。
常用钢材的断口特征如下：1. 低碳钢：由于含碳量低，塑性好，并易敲弯而不易敲断，故一般应先锯开缺口后再进行敲击。
低碳钢的断口显示银白色，断口处能看到均匀的颗粒，断口边缘有明显的塑性变形现象存在。
2. 中碳钢：比低碳钢易敲，其断口呈银白色，比较平整，颗粒较低碳钢细，没有塑性明显变形的现象。
3. 高碳钢：断口呈银白色，平整，没有塑性变形的现象，颗粒很细。
4.2火花鉴别法4.2.1 火花测试设备火花检测设备，主要是砂轮机和砂轮，其规格要求和应用范围如下：4.2.2常用钢铁材料的火花特征主要材料是碳素结构钢、合金结构钢及轴承钢等。
4.2.3注意事项由于火花鉴别的准确性与操作者的经验和周围环境有很大的关系，因此，操作时须注意以下事项：1.鉴别时需保证砂轮的直径、转速固定不变。
2.应选择在较暗的环境下进行，并且保持环境固定不变。
3.应备有常用材料的标准试块，以便在不易鉴别时能进行比较。
4.操作时应严格遵守安全操作规定，避免发生人身、设备事故。
《钢的火花鉴别》课件
注意事项： a. 确保钢样清洁、干燥 b. 操作过程中注意安全，避 免火花飞溅
a. 确保钢样清洁、干燥 b. 操作过程中注意安全，避免火花飞溅
结果分析：根据火花鉴别结果，判断钢样种类和品质
单击此处添加文本具体内容，简明阐述您的观点
工具：火花鉴别仪
单击此处添加文本具体内容，简明阐述您的观点
步骤： a. 取样：从不锈钢样品上取下适量样品 b. 测试：将样品放入火花鉴别仪 中进行测试 c. 观察：观察火花的颜色、亮度和形状
a. 取样：从不锈钢样品上取下适量样品 b. 测试：将样品放入火花鉴别仪中进行测试 c. 观察：观察火花的颜色、亮度和形状
形状：短而粗，有时呈锯 齿状
亮度：中等
持续时间：较短，一般不 超过1秒
火花颜色：白色或淡黄色 火花形状：细长、尖端弯曲 火花亮度：中等 火花持续时间：较短，一般在1-2秒内熄灭
碳素钢火花：火 花呈黄色，有少 量黑色颗粒
不锈钢火花：火 花呈白色，有少 量黑色颗粒
鉴别方法：观察 火花颜色和颗粒 数量
火花鉴别 的优点： 快速、直 观、成本 低
化学分析 的优点： 准确、定 量、适用 范围广
火花鉴别 的缺点： 主观性强、 准确性较 低
化学分析 的缺点： 耗时、成 本高、操 作复杂
火花鉴别：通过观察火花的 颜色、形状和亮度来判断钢 的化学成分和组织结构
金相分析：通过观察钢的微 观组织结构来判断钢的化学 成分和组织结构
PPT,a click to unlimited possibilities
汇报人：PPT
01
02
03
常见金属的火花鉴别
常见金属的火花鉴别
1，碳素钢火花的特征：
①通常低碳钢火花束较长，流线少，芒线稍粗，多为一次花，发光一般，带暗
红色，无花粉。
②中碳钢火花束稍短，流线较细长而多，爆花分叉较多，开始出现二次、三次
花，花粉较多，发光较强，颜色橙。
③高碳钢火花束较短而粗，流线多而细，碎花、花粉多，又分叉多且多为三次
花，发光较亮。
2．铸铁的火花特征：
铸铁的火花束很粗，流线较多，一般为二次花，花粉多，爆花多，尾部渐粗下垂
成弧形，颜色多为橙红。
火花试验时，手感较软。
3．合金钢的火花特征：
①合金钢的火花特征与其含有的合金元素有关。
一般情况下，镍、硅、钼、钨等元
素抑制火花爆裂，而锰、钒铬等元素却可助长火花爆裂。
所以对合金钢的鉴别难
掌握。
② 一般铬钢的火花束白亮，流线稍粗而长，爆裂多为一次花、花型较大，
呈大星形，分叉多而细，附有碎花粉，爆裂的火花心较明亮。
③ 镍铬不锈钢的火花束细，发光较暗，爆裂为一次花，五、六根分叉，呈星形，尖
端微有爆裂。
④高速钢火花束细长，流线数量少，无火花爆裂，色泽呈暗红色，根部和中部为断
续流线，尾花呈弧。
常用钢的火花鉴别法
常用钢的火花鉴别法由于含碳量的不同，爆花可分为一次花、二次花、三次花和多次花。
1.有关火花图的基本知识一次花-在流线上的爆花，只有一次爆裂的芒线。
一次花是含碳量（质量分数）在0.25%以下的。
二次花-在一次花的芒线上，又一次发生爆裂所呈现的爆花形式。
二次花一般是含碳量（质量分数）在0.25%~0.60%时的。
三次花与多次花-在二次花的芒线上，再一次发生爆裂的火花形式称三次花。
若在三次花的芒线上继续有一次或数次爆裂出现，这种形式的爆花称多次花。
三次花与多次花是含碳量（质量分数）在0.25%~0.65%以上的。
单花-在整条流线上仅有一个爆花，称为单花。
复花-在一条流线上有两个或两个以上爆花，统称复花。
有两个爆花的称两层复花，有三个或三个以上爆花的称三层复花或多层复花。
2.低碳钢的火花图（以15钢为例）整个火束呈草黄带红，发光适中。
流线稍多，长度较长，自根部起逐渐膨胀粗大，至尾部又逐渐收缩，尾部下垂成半弧形。
花量不多，爆花为四根分叉一次花，呈星形，芒线较粗。
3.中碳钢的火花图整个火束呈黄色，发光明亮。
流线多而较细长，尾部挺直，尖端有分叉现象。
爆花为多根分叉二次花，附有节点，芒线清晰，有较多的小花及花粉产生，并开始出现不完全的两层复花，火花盛开，射力较大，花量较多，约占整个火束的3/5以上。
4.高碳钢的火花图（以65钢为例）整个火束呈黄色，光度根部暗，中部明亮，尾部次之。
流线多而细，长度较短，形挺直，射力很强。
爆花为多根分叉，二、三次爆裂，三层复花。
花量多而拥挤，占整个火束的3/4以上。
芒线细长而量多，间距密，芒线间杂有更多的花粉。
5.铬钢的火花图（以7Cr3为例）铬元素是助长产生爆花的，在一定范围内，铬的含量越多，产生的爆花也越多。
铬元素的存在，使火束趋向明亮，火花爆裂非常活跃而正规，花状呈大星形，分叉多而细，附有很多碎花粉。
7Cr3为高碳低铬钢，与高碳钢的火花图有些相似，爆花为二、三次爆裂复花，花形较大，有多量花粉产生，花量多而拥挤。
