机械制图教案-局部放大图
教学设计
教学过程
教学环节教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一二三
四、组织教学与引入前言
问候同学，自我介绍，强调课堂纪律，以及本学期的作
业和课堂笔记的要求。
复习、提问
1、剖视图的种类
2、剖视图绘图注意事项
导入新课
第六章
三、局部放大图
将机件的部分结构用大于原图形所采用的比例画出的图形，
称为局部放大图。
局部放大图可画成视图、剖视图或断面图。
局部放大图必须标注，标注方法是：在视图上画一细实
线圆，标明放大部位，在放大图的上方注明所用的比例，即
图形大小与原图形大小之比（与原图上的比例无关），如果放
大图不止一个时，还要用罗马数字编号以示区别。
注意：局部放大图可画成视图、剖视图、断面图，它
与被放大部位
的表达方法无关。
局部放大图应尽量配置在被放大部位
的附近。
课堂小结
师生问好，强调课堂
纪律。
提问学生回答问题
详细讲解局部放大
图用途
局部放大图的标注
及画图过程
15分
10分
15分
30分
10分
10分。
机械制图中的局部放大图.pdf
局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
机械制图局部放大图的画法及标注.
局部放大图
将零件的部分结构，用大于原图形所采用的比例放大画出的图形称为局部 放大图。
一、局部放大图的的画法和配置 局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无 关 ；局部放大图应尽量配置在被放大部位的附近。 画局部放大图要注意两点： 1. 局部放大图的比例是指放大图与机件的对应要素之间的线性尺寸比， 与被放大部位的原图所采用的比例无关； 2. 局部放大图采用剖视图和断面图时，其图形按比例放大，断面区域中 的剖面线的间距必须仍与原图保持一致。 二、局部放大图的标注 1.一般应用细实线圈出被放大的部位。当同一零件上有几个被放大的部分 时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相 应的罗马数字和所采用的比例； 2.当零件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用 的比例。
2:1
一、局部放大图的的画法和配置
B2.512.51 NhomakorabeaB
可以用几个图形表达一个放大结构
1. 当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放 大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例
Ⅰ
Ⅱ
Ⅰ
Ⅱ
4:1
2:1
2. 当零件上被放大的部分仅一个时，在局部放大图的上方只需注 明所采用的比例
中职机械制图 其他表示法(一)(局部放大图、简化画法)精品电子教案(2)
机械制图电子教案（40）【课题编号】40－6⑥【课题名称】其他表示法（一）（局部放大图、简化画法）【教学目标与要求】一、知识目标熟悉局部放大图和常用简化画法。
二、能力目标会画局部放大图和常用简化画法。
三、素质目标熟悉局部放大图和常用简化画法。
四、教学要求熟悉并能画局部放大图和常用简化画法。
【教学重点】局部放大图的画法。
【难点分析】会应用常用的简化画法。
【分析学生】1．学习局部放大图的基础是视图、剖视图、断面图，不应有困难；2．画局部放大图无困难，简化画法应用能力的提高要不断实践；3．本章即将学完，连同前面学习的各章，要引导学生熟悉图样各种表示方法的综合应用。
【教学设计思路】教学方法：演示法、讲练法、归纳法。
【教学资源】机械制图网络课程、圆规、三角板。
【教学安排】2学时（90分钟）教学步骤：讲授与演示交叉进行、讲授与练习交叉进行，最后进行归纳。
【教学过程】一、复习旧课（15分钟）1．简述断面图的概念、分类、画法与标注；2．讲评作业批改情况；3．提问：教材P.136思考题6－5、6－6。
二、导入新课对物体上有些细小结构，视图中难以清晰表达，也不便标注尺寸，可将它们用大于原图的比例画出，放置在图纸的适当位置，即局部放大图。
三、新课教学（65分钟）1．局部放大图（25分钟）教师讲授局部放大图的概念、画图注意事项；交叉演示网络课程局部放大图的画法和配置。
学生进行习题集P.100.6－7题中，题7练习。
2．简化画法（40分钟）教师讲授简化画法的作用、原则、基本要求；交叉演示网络课程简化画法示例。
学生进行习题集P.101.6－8题中，题1、2练习四、小结（10分钟）简述局部放大图、常用简化画法的要点。
五、作业1．习题集P.102.6－9题中.题1；P.103.6－9题中.题2。
2．思考题：思考教材P.136，思考题6－7。
【板书设计】参考相应的PPT文集。
【教学后记】。
画法几何及机械制图-局部放大图和简化画法
二、简化画法
1.应尽量避免不必要的视图和剖视图。
1×45°
3×φ φ
2×45° C1
C 表示45°
倒角
φ
C2
3×φEQS φ
EQS
表示 均布
简化前 §10-4 局部放大图和简化画法
简化后
二、简化画法
2.机件上的肋、轮辐和薄壁等，如按纵向剖切（即剖切平 面通过它们厚度的对称面时），则在这些结构的断面内不画剖 面符号，但要用粗实线将它与邻接部分分开。
肋画成对 称的形式
符合此条件的肋和轮辐，无 论它的数量为奇数还是偶数，在 与回转轴平行的投影面上的投影， 这些结构一律按对称形式画出， 其分布情况由垂直于回转轴的视 图表明。
俯视图表明了 肋的分布情况
§10-4 局部放大图和简化画法
均匀分布的孔，可画一个， 其余用中心线表示
二、简化画法
3.当肋、轮辐、孔等结构均匀地分布在回转体的端面上而 又未被剖切时，可将这些结构旋转到剖切平面内画出。
8.对网状物、编织物或机件上的滚花部分，可在轮廓线附 近用粗实线示意画出，而在图上或技术要求中注明这些结构的 具体要求。
网纹0.8
(a)
(b)
9.当图形不能充分表达平面时，可用平面符号（相交的两 细实线）表示，如图b所示。
§10-4 局部放大图和简化画法
二、简化画法
10.较长的机件（轴、杆、型材、连杆等）沿长度方向的 形状一致或按一定的规律变化时，可断开后缩短绘制，而尺寸 应按实际长度标注。
§10-4 局部放大图和简化画法
一、局部放大图 二、简化画法
§10-4 局部放大图和简化画法
一、局部放大图
当机件上的某些细小结构在视图中表达不够清楚、或不便 于标注尺寸时，可将这些结构用大于原图所用的比例画出，这 种图形叫做局部放大图。
机械制图中的局部放大图
局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
机械制图中的局部放大图.doc
局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
机械识图与公差配合课件-局部剖视图和局部放大图
局部剖视图
用剖切平面局部地剖开机件所得的剖视图。
用剖切平面局部地剖开机件所得的剖视图。
可用双折线代替波浪线。
适用范围：
局部剖是一种较灵活的表示方法，适用范围较广。
1）实心杆上有孔、槽时，应采用局部剖视。
传动轴
2）需要同时表达不对称机件的内外形状时，可以采用局部剖视。
3）当对称机件的轮廓线与中心线重合，不宜采用半剖视时。
正确错误
A
A
B
B A －A
B －B 4）当机件的内外形都较复杂，而图形
又不对称时。
画局部剖应注意的问题：
①波浪线不能与图上的其它图线重合。
错误正确
②波浪线不能穿空而过，也不能超出视图的
轮廓线。
×
③当被剖结构为回转体时，允许将其中
心线作局部剖的分界线。
局部放大图I II II I 局部放大图：将机件上的部分结构用大于原图形所采用的比例画出。
局部放大图和简化视图教案
《环境工程CAD制图》教案知识点局部放大图和简化视图学时2教学内容局部放大图和简化视图的画法及标注教学重点局部放大图概念教学难点简化视图概念局部放大图表达方式简化视图表达方式参考资料国家标准《技术制图与机械制图》.北京：中国标准出版社，1996胡建生主编.化工制图.北京：高等教育出版社，2001金大鹰主编.机械制图.北京：机械工业出版社，2000一、局部放大图将机件上的部分结构用大于原图的比例画出的图形，称为局部放大图。
如图1。
1. 画法☛局部放大图可以画成视图、剖视图或断面图，它与被放大部分的表达方式无关；☛局部放大图应尽量配置在被放大部分的附近。
局部放大图的投影方向应与被放大部分的投影方向一致；与整体联系的部分用波浪线画出。
如图1所示。
☛同一机件上不同部位的局部放大图，当图形相同或对称时只需画出一个，必要时可用几个图形表达同一被放大部分结构，如图2所示。
2. 标注☛画局部放大图时，应用细实线（圆或长圆形）圈出被放大的部位。
☛当机件上有几个被放大部位时，必须用罗马数字和指引线依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例（罗马数字和比例之间的横线用细实线画出）。
如图1。
☛当机件上仅有一个需要放大的部位时，不必编号，只需在被放大部位画圈，并在局部放大图的上方注明所采用的比例。
二、简化视图画法制图时，在不影响对零件表达完整和清晰的前提下，应力求制图简便。
国家标准规定了一些简化画法及其它规定画法，简单介绍如下。
☛对于零件上的肋、轮幅及薄壁等，如按纵向剖切，即剖切平面通过这些结构的基本轴线或对称平面时，这些结构都不画剖面符号，而用粗实线将它与其邻接部分分开。
但横向剖切这些结构时，则应画出剖面符号。
请看图3、图4。
图3 图4☛当零件回转体上均匀分布的肋、轮幅、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出。
如图5。
图5☛在不致引起误解时，对于对称零件的视图可只画一半或四分之一，但需画对称符号，如图6。
机械制图局部放大图的画法及标注.
一、局部放大图的的画法和配置
B
2.51
2.51
B
可以用几个图形表达一个放大结构
1. 当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放 大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例
Ⅰ
ห้องสมุดไป่ตู้
Ⅱ
Ⅰ
Ⅱ
4:1
2:1
2. 当零件上被放大的部分仅一个时，在局部放大图的上方只需注 明所采用的比例

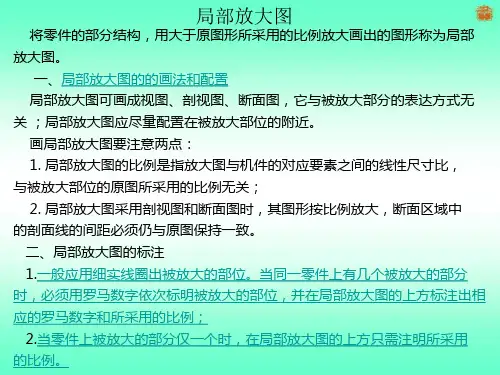

局部放大图
将零件的部分结构，用大于原图形所采用的比例放大画出的图形称为局部 放大图。
一、局部放大图的的画法和配置 局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无 关 ；局部放大图应尽量配置在被放大部位的附近。 画局部放大图要注意两点： 1. 局部放大图的比例是指放大图与机件的对应要素之间的线性尺寸比， 与被放大部位的原图所采用的比例无关； 2. 局部放大图采用剖视图和断面图时，其图形按比例放大，断面区域中 的剖面线的间距必须仍与原图保持一致。 二、局部放大图的标注 1.一般应用细实线圈出被放大的部位。当同一零件上有几个被放大的部分 时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相 应的罗马数字和所采用的比例； 2.当零件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用 的比例。
2:1
机械制图-局部放大图和简化画法-教学设计
机械制图-局部放大图和简化画法-教学设计局部放大图和简化画法导学案主备人：宗玉娟【预复习目标】1. 复习断面图的概念、分类、相应画法及标注。
2.预习局部放大图的适用场合和相应简化画法。
【预复习内容】1. 复习断面图的概念、分类、相应画法及标注。
2. 预习局部放大图的适用场合和相应简化画法。
3. 课前试一试：（1）将机件的部分结构，用大于原图形所采用的比例画出的图形，称为。
【任务目标】1.任务重点1：掌握局部放大图的概念。
2.任务重点2：掌握简化画法的适用场合。
【导学进程】导入新课：当机件上的细小结构在视图中表达不清楚，或不便于标注尺寸和技术要求时，可采用局部放大图。
为了制图简便，可在保证不引起误解的前提下，使用国家标准规定的简化画法。
任务1：局部放大图的概念。
当同一机件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例。
任务2 ：简化画法（1）当机件具有若干相同结构(孔、齿、槽等)，并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接。
在零件图中，则需注明结构的总数。
（2）当机件具有若干相同的孔并按一定规律分布时，仅需画出一个或几个，其余用细点画线画出孔的位置，在零件图中，注明孔的总数。
(3) 对于肋板、轮辐，若剖切面沿其纵向剖切，即厚度方向剖切时，剖面内不画剖面符号，而用粗实线将其与邻近部份分开，不沿纵向剖切，则要在剖面内画剖面符号。
（4）回转体上均布的肋、轮辐，剖视图都应画成对称形式；对于均布的孔，不管剖到与否，都将其旋转到剖切平面内画出。
（5）当回转体机件上某些平面在图形中不能充分表达时，可用平面符号(两条相交的细实线)表示这些平面。
（6）轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。
(7) 与投影面倾斜角≤30°的圆或圆弧，其投影可以用圆或圆弧来代替。
(8) 机件中圆柱法兰和类似结构上均匀分布的孔的简化表示。
