通信管道安装及回填施工技术交底

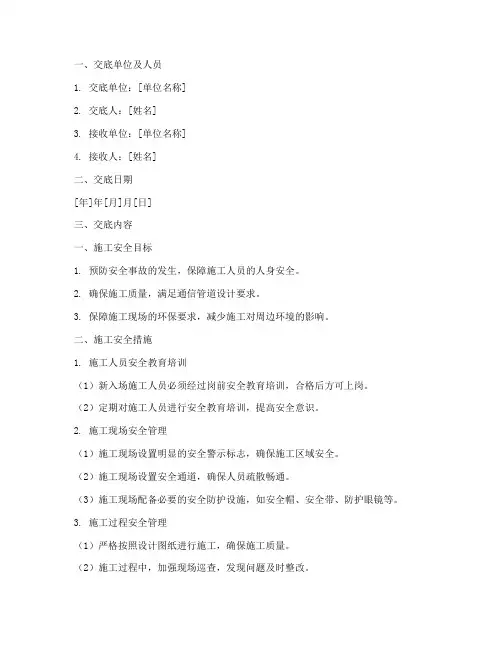

通信管道施工技术安全交底模板
一、交底单位及人员1. 交底单位：[单位名称]2. 交底人：[姓名]3. 接收单位：[单位名称]4. 接收人：[姓名]二、交底日期[年]年[月]月[日]三、交底内容一、施工安全目标1. 预防安全事故的发生，保障施工人员的人身安全。
2. 确保施工质量，满足通信管道设计要求。
3. 保障施工现场的环保要求，减少施工对周边环境的影响。
二、施工安全措施1. 施工人员安全教育培训（1）新入场施工人员必须经过岗前安全教育培训，合格后方可上岗。
（2）定期对施工人员进行安全教育培训，提高安全意识。
2. 施工现场安全管理（1）施工现场设置明显的安全警示标志，确保施工区域安全。
（2）施工现场设置安全通道，确保人员疏散畅通。
（3）施工现场配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
3. 施工过程安全管理（1）严格按照设计图纸进行施工，确保施工质量。
（2）施工过程中，加强现场巡查，发现问题及时整改。
（3）施工过程中，严格遵守操作规程，杜绝违章作业。
4. 通信管道施工安全管理（1）施工前，对施工区域进行地质勘察，确保施工安全。
（2）施工过程中，严格控制施工深度，避免对地下管线、设施造成破坏。
（3）施工过程中，确保通信管道的密封性，防止地下水渗入。
5. 施工用电安全管理（1）施工现场用电设备必须符合国家标准，确保用电安全。
（2）施工用电线路应按照规定进行敷设，避免交叉、搭接。
（3）施工用电设备应定期检查、维护，确保设备运行正常。
6. 施工废弃物处理（1）施工过程中产生的废弃物，按照国家规定进行处理。
（2）施工废弃物不得随意堆放，确保施工现场整洁。
三、应急处理1. 发生安全事故时，立即启动应急预案，迅速组织救援。
2. 事故发生后，及时上报相关部门，并配合调查处理。
四、交底记录1. 交底单位及人员签字确认。
2. 接收单位及人员签字确认。
五、附件1. 通信管道施工安全操作规程2. 通信管道施工应急预案3. 施工现场安全警示标志请各位施工人员认真学习本交底内容，严格遵守各项安全规定，确保施工安全。
通信管道技术交底
（1）沟槽作业必须带好安全帽。
（2）夏天天气炎热注意防署降温。
（3）晚上加班注意临时用电安全，保证足够照明。
（4）雷雨天气注意防雷。
（5）严禁雇用高龄和童工。施。
2．管道放线
本工程通信排管放线均按检查井坐标表严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。
3．沟槽开挖
管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0～1.5控制（详见管道断面图），如果现场条件不允许，必须采取加支撑等措施。
对于填方地段，须在填方进行至管顶标高1.0m之上后方可开挖管道沟槽，填方应按道路路基要求进行。
6．沟槽回填
管线沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填,密实度不小于90%。
回填材料采用沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m；在道路范围内，压实度应达到道路路基密实度要求。
管区（沟槽底至管顶以上1.0m范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。
（4）管底两侧抹1:2.5水泥砂浆，要求作到抹严、压实、平整光滑、无欠茬、不空鼓和不漏水。
（5）塑料管的铺设方法为：将插口端第三个波纹套上橡胶圈，插入承口端在接续管另一端垫上木板用锤子（8磅左右）敲击木板，接头处橡胶圈进入承口即可。
蜂窝式PVC管的敷设及要求
（1）蜂窝式PVC管和接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦拭干净，使被粘处保持清洁，无尘砂与水迹，当表面沾有油污时，应用丙酮等清洁剂擦净。
（8）管材长短的调整，可用切割的方法进行，在切割前应先量好尺寸，并画上锯断环线，切割处切口要垂直于管材轴线，且应光滑平整。
安全技术交底_通信_管道模板
一、交底目的为确保通信管道施工过程中的安全生产，预防安全事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底内容1. 施工人员要求- 从事通信管道施工的人员必须经过专业培训，具备相关操作技能，并持有相应的操作资格证书。
- 新入场施工人员必须接受安全教育和技能培训，考核合格后方可上岗作业。
2. 施工准备- 施工前，应详细查阅施工图纸，了解工程特点和施工要求。
- 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜、防尘口罩等。
- 施工工具和设备应定期检查、维护，确保其安全可靠。
3. 施工过程安全措施- 施工人员进入施工现场必须穿戴好个人防护用品，遵守施工现场安全规定。
- 施工前，应检查施工区域的安全状况，排除安全隐患。
- 从事高处作业的人员必须佩戴安全带，并设置安全防护栏杆。
- 严禁在施工过程中吸烟、饮酒、违规操作。
- 作业现场应保持整洁，通道畅通，不得堆放杂物。
4. 管道运输与搬运- 管道运输过程中，应使用专用车辆，并确保绑扎牢固，防止管道在运输过程中发生碰撞、损坏。
- 人力搬运管道时，应采取一致的动作，避免单手提拉，防止发生扭伤。
- 通过沟、井等狭窄空间时，应搭设马道，确保人员安全通行。
5. 管道安装与焊接- 管道安装前，应检查管道尺寸、材质、接口等是否符合要求。
- 焊接作业应遵守国家相关规范，并采取必要的防护措施，如通风、防尘等。
- 焊接作业现场应设置防火隔离带，配备灭火器材。
6. 管道试验与试运行- 管道试验前，应制定详细的试验方案，明确试验步骤、安全措施等。
- 试验过程中，应严格按照操作规程进行，严禁超压、超温等违规操作。
- 试验结束后，应对管道进行检查，确保管道运行正常。
7. 事故处理- 发生安全事故时，应立即启动应急预案，采取有效措施进行处置。
- 及时上报事故情况，配合相关部门进行调查和处理。
三、交底时间本安全技术交底自2023年X月X日起实施，直至通信管道施工项目结束。
通信管道施工技术交底
横琴新区电子围网项目
交底范围
通信管道
技术交底内容：
一、施工要求：
1.管道沟中铺设的素土中不得含有碎石等坚硬物块。
2.pvc管布放前严密封堵两端口，严禁水、杂物进入管内，布放好及时填土掩埋。
3.敷设pvc管接头处需要用C20水泥包封。
4.PVC管接口断面平直，无毛刺，并密封接口。
5.pvc管连接等必须使用专用工具操作。
二、施工安全：
1、特别要加强对民工的安全教育，提高自我保护意识。执行安全生产的有关规定，坚决杜绝事故发生。
2、施工时要保证人员及机械的安全，要求运输车辆驾驶人员要按照交通规则行车，文明驾驶，杜绝事故隐患。
3、施工主要路口有专人进行看护。
4、砂浆、砼拌和机安置稳固，开机前必须确认传动及各部分额部件装置牢固可靠，操作灵活；运转中不得用手或木棒伸入筒内清理筒口的灰浆。
5、搅拌机在作业中发生故障时立即切断电源，并将筒内砂浆倒出。
6、施工完后必须清理施工现场的废料。
7、每道工序开工前班组长必须给施工作业人员进行安全生产教育和安全技术交底，并由本人签字。
三、补充内容：
交底人
接受人
4.横穿路基的管道均采用镀锌钢管保护。
5.人孔、手孔砼强度等级为C25。
三、施工序：
1.施工前认真核实利用通信管道段落，是否受到路基施工的破坏。
2.路面上基层铺设完毕，施工横穿钢管、路肩人孔。填方护坡、挖方边沟形成后，及时开挖管道沟，敷设通信管道。
四、补充内容：
交底人
接受人
施工技术交底记录
2013年月日
施工技术交底记录
2013年月日
工程名称
横琴新区电子围网项目
交底范围
通信管道
通讯管线施工技术交底记录
市政基础设备工程施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1 标段）承包单位广东省建筑工程企业有限企业分包单位/交底单位广东省建筑工程企业有限企业交底日期年月日交底范围通信工程交底人交底内容：一、工程概略在本标段施工范围内沿翠屏路按规划修筑24 孔通信排管，以知足现状通信线路迁改，将和明珠路（港昌路）通信管线形成环状通信网络。
新建通信排管采纳24 孔Φ110UPVC排管；排管依据 4（排）× 6（列）部署，管道壁厚4mm，采纳承插式弹性橡胶密封圈柔性连结；沿线每隔 40m 左右设置一座通信人井供各营运商共同使用，并每隔80m左右预留通信支管，支管采纳 9 孔（ 3× 3）Φ 110UPVC排管；人井支架采纳玻璃钢支架。
管道部署以以下图：参加单位（部门、班组）参加人员会签栏施工技术交底记录编号：05市政施管-10工程名称承包单位交底单位交底范围珠海市金凤路翠屏段市政道路工程施工（广东省建筑工程企业有限企业分包单位广东省建筑工程企业有限企业交底日期通信工程交底人T1 标段）/年月日交底内容：参加单位（部门、班组）参加人员会签栏施工技术交底记录编号：05市政施管-10工程名称珠海市金凤路翠屏段市政道路工程施工（T1 标段）承包单位广东省建筑工程企业有限企业分包单位/交底单位广东省建筑工程企业有限企业交底日期年月日交底范围通信工程交底人交底内容：二、丈量放样1、依据设计院交桩的导线点以及监理批复加密的控制点成就，全站仪放出管道中心线，直线段 10m一点，曲线段 5m一点，并测定出检查井的平面地点及原地面高程。
开挖时依据图纸设计沟槽开挖断面图，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。
开挖时进行追踪丈量，沟底每隔10m测定出一个平面地点及基底高程控制桩，严格控制好沟槽底的平面地点及高程。
丈量资料需仔细做好记录，丈量成就实时上报监理工程师审察批复2、开挖沟槽施工前，由丈量工程师做好放样交底工作，经技术主管审察无误后，给现场施工员、施工班长技术交底。
(完整版)通信管道施工安全技术交底
(完整版)通信管道施工安全技术交底1. 前言为了保障通信管道施工的安全性，确保施工人员的人身安全和设备的正常运行，本文档对通信管道施工的安全技术要求做出交底和说明。
2. 施工人员的基本要求2.1 所有施工人员必须具备相关的专业知识和技能，包括但不限于通信管道施工的操作方法、安全注意事项等。
2.2 施工人员必须遵守国家相关法律法规和施工现场的各项规定，严守职业道德和纪律，保证施工过程中的安全和质量。
2.3 施工人员必须穿戴符合安全要求的个人防护装备，包括头盔、安全鞋、防护眼镜等。
同时，需要经过相关安全培训和考试合格后方可上岗。
3. 施工现场的安全要求3.1 施工现场必须设立明显的警示标识，包括安全提示牌、防护区域标识等，以提醒施工人员注意安全。
3.2 施工现场必须保持整洁，设备和材料应符合相关国家标准，并进行定期的维护和检查，确保无危险隐患。
3.3 施工现场必须配备完善的安全设施，包括灭火器、应急通道、急救箱等，以便在突发情况下能够及时处置和救援。
4. 施工过程中的安全措施4.1 在进行通信管道施工前，必须进行仔细的施工计划和风险评估，确保施工过程中的安全可控。
4.2 施工过程中，需要设立专门的监测人员，负责监督施工现场的安全情况，及时发现和处理问题。
4.3 施工过程中，必须采取适当的防护措施，包括但不限于封闭作业区域、施工条锥、安全绳索等。
5. 施工结束后的安全验收5.1 施工结束后，必须进行安全验收，确保通信管道施工符合相关安全技术要求和标准。
5.2 安全验收过程中，必须对施工过程中的安全记录和相关证明进行审查，确保施工的合规性和安全性。
6. 安全培训和交底6.1 在施工前，必须对施工人员进行相关的安全培训，使其充分了解通信管道施工的安全技术要求和操作方法。
6.2 安全培训应包括但不限于施工现场的安全规定、防范施工事故的措施、应急救援等内容。
7. 法律责任和违规处理7.1 施工人员必须遵守相关法律法规和施工现场的规定，违反者将受到相应的法律责任和纪律处分。
通信管道施工安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工日期：____________________二、施工技术交底1. 作业特点及危险因素（1）作业特点：通信管道施工涉及开挖、铺设、回填等多个环节，需确保管道质量、施工进度和安全。
（2）危险因素：坍塌、物体打击、高处坠落、触电、机械伤害、火灾、爆炸等。
2. 预防措施（1）坍塌预防措施：1）严格按照设计要求进行开挖，确保边坡稳定；2）在施工过程中，密切关注边坡变化，发现异常立即采取措施；3）禁止在边坡边缘堆放材料、工具等物品。
（2）物体打击预防措施：1）施工人员进入施工现场必须佩戴安全帽；2）施工机械、工具等应固定牢固，防止坠落；3）高空作业时，必须使用安全带。
（3）高处坠落预防措施：1）设置安全防护栏，确保施工人员在高处作业时的安全；2）禁止攀登、翻越防护栏；3）高处作业时，必须使用安全带。
（4）触电预防措施：1）施工用电设备必须符合国家标准，定期检查；2）施工人员必须持证上岗，熟悉用电操作；3）施工现场设置警示标志，防止误触电。
（5）机械伤害预防措施：1）施工机械操作人员必须持证上岗；2）施工机械应定期维护保养，确保安全运行；3）施工现场设置警示标志，防止误操作。
（6）火灾、爆炸预防措施：1）施工现场禁止吸烟、使用明火；2）易燃易爆物品应妥善保管，远离火源；3）施工现场设置消防设施，确保消防通道畅通。
3. 安全生产操作规程和标准（1）施工人员进入施工现场必须佩戴安全帽、系好安全带、穿防滑鞋；（2）施工机械操作人员必须遵守操作规程，不得酒后操作；（3）施工现场严禁酒后作业、违章作业；（4）施工现场禁止追逐打闹、嬉戏，确保施工安全。
4. 施工生产中应注意的安全事项（1）施工人员必须遵守施工现场各项安全规定；（2）施工现场禁止穿拖鞋、赤背（女职工禁止穿高跟鞋）；（3）施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场；（4）施工现场禁止在边坡边缘堆放材料、工具等物品。
通信管道安全施工技术交底模板
一、工程名称：_________________________二、工程地点：_________________________三、施工单位：_________________________四、交底日期：_________________________五、交底内容：一、施工前的准备工作1. 施工人员必须接受专业培训，了解通信管道施工的基本知识和安全操作规程。
2. 施工现场应设置明显的警示标志，并安排专人负责现场安全监督。
3. 施工前，对施工人员进行安全教育和培训，确保施工人员掌握安全操作技能。
4. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜、防尘口罩等。
二、施工过程中的安全措施1. 施工现场应保持整洁，确保施工通道畅通，避免施工人员行走时发生意外。
2. 施工过程中，应严格遵守操作规程，确保施工安全。
3. 在挖掘沟槽、敷设管道等施工过程中，应遵循以下安全措施：a. 挖掘沟槽时，应从上至下逐层挖掘，每层深度不宜超过1.5米。
b. 沟槽挖掘至设计深度后，应立即进行支撑，防止塌方。
c. 沟槽内不得堆放杂物，施工人员应随时清理。
d. 敷设管道时，应确保管道平直、牢固，不得扭曲、变形。
4. 施工过程中，应随时检查管道质量，发现问题及时整改。
5. 施工现场应配备灭火器、急救箱等消防、急救设备，确保施工安全。
三、施工结束后的工作1. 施工结束后，应对施工现场进行清理，确保无残留物。
2. 施工人员应按照规定进行安全检查，确认无安全隐患后方可离开现场。
3. 施工单位应按照相关规定，对施工过程中的安全隐患进行整改，确保施工安全。
六、交底人：_________________________七、接收人：_________________________八、备注：1. 本技术交底适用于通信管道施工全过程。
2. 施工过程中，如遇特殊情况，应及时调整施工方案，确保施工安全。
3. 施工单位应按照国家相关法律法规和标准，严格执行本技术交底。
通信管线施工技术交底
施工技术交底书
内容：
一、适用范围
适用于项目道路工程通信排管施工。
二、施工工序
1.施工工艺流程
测量放线→沟槽开挖→槽底整平压实→混凝土基础浇筑→排管安装→混凝土包封→回填压实→井室砌筑
2.沟槽开挖
（1）沟槽开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。
（2）沟槽断面形式(见下图)
（3）开挖方法
1)沟槽开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。
2)机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10cm厚的土层，
由人工清理挖至标高，人工整平后由小型夯机压实。
如有超挖，应填铺细土或级配砂石至设计标高并夯实。
3)沟槽开挖在确保一侧堆土满足规定的同时，堆土坡脚距槽口上缘距离大于1m,堆
土高度不超过1.5m。
签发人：签发日期：签收人：签收日期：。
通信管道_安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 监理单位：____________________5. 设计单位：____________________二、施工安全目标1. 确保施工过程中不发生重大安全事故。
2. 确保施工人员的人身安全。
3. 确保施工设备的安全运行。
三、施工安全措施1. 施工现场安全管理制度（1）施工现场应设置明显的安全警示标志。
（2）施工现场应设置必要的安全防护设施，如防护栏、安全网等。
（3）施工现场应设置消防设施，并确保其正常使用。
2. 施工人员安全培训（1）施工人员必须接受安全培训，掌握安全操作规程。
（2）施工人员必须佩戴安全帽、安全带等个人防护用品。
（3）施工人员必须遵守施工现场的各项安全规定。
3. 施工设备安全操作（1）施工设备必须定期检查、保养，确保设备安全运行。
（2）操作人员必须熟悉设备性能，掌握操作规程。
（3）操作过程中，必须遵守安全操作规程，防止设备事故。
4. 施工现场临时用电安全（1）施工现场临时用电线路必须符合国家相关标准。
（2）临时用电设备必须符合安全要求，并安装漏电保护装置。
（3）施工现场临时用电设备必须定期检查，确保安全可靠。
5. 施工现场挖掘、支护安全（1）挖掘、支护施工必须按照设计要求进行。
（2）挖掘、支护施工过程中，必须做好安全防护措施。
（3）挖掘、支护施工完成后，必须进行验收，确保安全可靠。
6. 施工现场施工车辆安全（1）施工现场施工车辆必须遵守交通规则，确保交通安全。
（2）施工现场施工车辆必须配备必要的安全设施，如反光标识、安全锤等。
（3）施工现场施工车辆必须定期检查，确保车辆安全。
四、安全技术交底内容1. 施工现场安全管理制度及措施。
2. 施工人员安全培训内容及要求。
3. 施工设备安全操作规程。
4. 施工现场临时用电安全注意事项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）管道铺设完毕后，应做好隐蔽工程检查，检查合格后及时回填土方，逐层均匀夯实，不可因夯填造成损伤管道或损伤管道组合；
(6)人孔地基应按要求的形状、高程进行夯实、找平,人孔按照防水标准抹面，要求做到不漏水。
4、事故应急措施
管道安装支设模板混凝土包封拆模养护回填压实
3、操作要求：
（1）按要求堆放管材，采取覆盖措施防止曝晒，防止移运及施工破坏。
（2）塑料管制作长度为6米，两管采用承插法相接，相邻两根管的接口交错，接口处加支架，管道每隔2米采用塑料扎带捆扎；
（3）塑料管道全程采用混凝土包封和基础，塑料管道进入人井处须铺设钢筋混凝土基础，长度2米。；
（4）管道铺设完毕后，应做好隐蔽工程检查，检查合格后及时回填土方，逐层均匀夯实，不可因夯填造成损伤管道或损伤管道组合；
(5)人孔地基应按要求的形状、高程进行夯实、找平,人孔按照防水标准抹面，要求做到不漏水。
4、事故应急措施
（1）拨打120仔细观察受伤原因（2）现场急救
交底单位
接收单位
交底人
接收人
2、施工工艺：
管材防护沟槽开挖整形管道接口连接管道排列固定
管道安装回填压实
3、操作要求：
（1）按要求堆放管材，采取覆盖措施防止曝晒，防止移运及施工破坏。
（2）塑料管制作长度为6米，两管采用承插法相接，相邻两根管的接口交错，接口处加支架，管道每隔2米采用塑料扎带捆扎；
（3）管材应沿管线敷设方向排列在沟槽边，采用非锁紧型承插式连接的管道，承口应向同一方向排列；
（1）拨打120,仔细观察受伤原因（2）现场急救
交底单位
接收单位
交底人
接收人
施工安全技术交底记录
工程名称
分部工程
柴发管道工程分项工程名称管安装时间交底内容：
1、安全控制
a施工操作人员必须穿工作服、配戴安全帽；
b在有行人、车辆通过的地方作业时，应设护栏及警示灯；
c在进行人孔底部抹灰作业时，人孔上方必须有专人看护；
施工安全技术交底记录
工程名称
分部工程
通信管道工程
分项工程名称
管道安装
时间
交底内容：
1、安全控制
a施工操作人员必须穿工作服、配戴安全帽；
b在有行人、车辆通过的地方作业时，应设护栏及警示灯；
c在进行人孔底部抹灰作业时，人孔上方必须有专人看护；
2、施工工艺：
管材防护沟槽开挖整形混凝土基础浇筑管道接口连接管道排列固定
