井下测量控制点管理办法
井下测量标志点使用管理规定
井下测量标志点是矿井工程施工和科学研究的基础设施, 它是井下巷道施工、工作面回采、工程质量验收的重要依据，同时它是井下测量控制网的重要组成部分，对矿井的安全生产有重要的指导作用。
为加强对井下测量标志点及中腰线的保护，实现测量工作标准化，进一步提高工作质量，使测量工作更好地为安全生产和合理开采服务，不断提高经济效益，特制定以下管理规定：
1、井下测量标志点是指井下各巷道内的导线点、腰线点、巷道中心线、轨道中心点及正常掘进时使用的中线点。
2、井下各巷道内的测量标志点都有明显的标记符号，导线点、巷道中心线、轨道中心线均采用钻眼打入木桩并钉水泥钉悬挂线绳的方式制作完成，且用红漆画“十字带圈” 的方式标注在巷道顶板上，并用红漆将导线点编号（中心线文字标志）标示在巷道两帮的醒目位置，腰线点采用红漆画“▽”的方式标注在巷道的两帮。
对于喷浆支护、吊挂风筒布、水管和电缆或其它原因，没有对永久导线点采区保护措施造成导线点损坏者，按照规定每破坏一个永久导线点给予相关责任人10000 元的处罚，若该地段确因巷道修复、扩刷、喷浆支护或其它原因无法保护时，必须提前一天通知测量技术人员，以便及时修改点号和补点。
3、各生产区队施工时应当尽量避开测量标志点，测量标志点周围 2 米范围内不得存放任何杂物，对堆放杂物造成无法开展测量工作的情况，每发现一次罚款责任人500 元，确实无法避开时，应及时与所在区队测量技术员联系。
4、任何区队、工种施工人员均不得在测量标志点上悬挂任何物体（如放炮线、工具包等），每发现一次罚责任人1000 元，造成测量标志点损坏的罚责任人2000 元。
5、井下各采掘面正常使用的测量中线点均不少于 2 个，生产区队要严格按照中线方向向前掘进，如发现问题要及时向生产技术部反映，凡是由于中线使用不当造成的采掘工程损失由生产区队自行负责；另外对于生产区队喷浆、铲运机或矿卡运行、人为破坏等原因造成中线破坏的情况，每发现一次罚款责任人1000 元。
6、巷道正常掘进过程中，如果存在中线丢失或者中线距离采掘面过远的情况时，生产区队要及时向生产技术部门反映，不得擅自悬挂或者向前延伸中线，如发生上述情况每发现一次罚款责任人2000 元，由此造成的工程损失由生产区队负责。
7、罚款一律由生产技术部提供书面材料，上报分管领导批准，由生产技术部负责通报，由财务部从所在生产区队的工资总额中扣除。
不给测量工作增加不必要工作量， 不给安全生产带来影响， 避免不必要的损失， 各单位应高 度重视测量在矿山安全生产中的重要性，增强职工的测点保护意识，进一步提高工程质量， 保证矿井安全生产，希望各单位认真贯彻执行。
分管领导： 生产区队负责人：
技术队长： 测量技术员：
此文档部分内容来源于网络， 如有侵权请告知删除，
文档可自行编辑修改内容， 供参考，感谢您的支持）
关于加强井下测量控制点保护的有关规定 ，为了使井下各类测量控制点得以妥善保护，
生产技术部。
地下矿山测量工作管理制度
地下矿山测量工作管理制度一、总则为规范地下矿山测量工作，保障矿山生产运营的安全高效，制订本管理制度。
二、适用范围本管理制度适用于所有地下矿山的测量工作，包括测绘、勘探和导线测量等。
三、测量工作组织管理1.地下矿山应设立专门的测量部门，负责矿山测量工作的组织、协调和管理。
2.测量部门应配备专业的测量人员，严格按照矿山测量工作要求进行培训和考核。
3.制定测量工作计划，安排专业人员进行测量工作，按照计划进行有序安排。
四、测量设备管理1.测量部门应配备符合国家标准的测量仪器和设备，并定期进行维护和检测。
2.测量仪器和设备应定期进行校准，保证其精确度和稳定性。
3.对于使用过期或者损坏的测量仪器和设备，应及时进行更换和修复。
4.妥善保管测量仪器和设备，防止损坏和遗失，定期进行清理和保养。
五、测量数据管理1.对于测量工作产生的数据和资料，应进行严格的管理和归档。
2.建立完善的数据管理系统，确保数据的真实性、完整性和保密性。
3.测量数据和资料的存储和管理应符合国家相关法规和标准，定期进行备份和复制。
六、测量质量管理1.测量工作应严格按照相关技术标准和规范进行，确保测量结果的准确性和可靠性。
2.建立测量质量追溯制度，对测量工作过程进行全程记录和监督。
3.对于测量数据和结果，应严格进行复核和验证，确保其符合矿山生产运营的需要。
七、测量安全管理1.测量人员应严格遵守矿山安全生产规定，严禁私自越过安全封锁线进行测量工作。
2.使用测量仪器和设备的人员必须具备专业技能和操作证书，严禁无证人员进行操作。
3.对于测量过程中存在的安全隐患和问题，应立即报告并及时解决。
八、质量管理1.建立质量管理制度，严格按照相关质量标准进行测量工作。
2.对测量工作的每个环节进行质量控制，确保测量结果的准确和可靠。
3.对测量工作中出现的质量问题，应及时整改并进行追溯处理。
九、评价与奖惩1.建立测量工作的绩效考核制度，对测量人员进行绩效评价，根据评价结果进行奖惩。
矿井测量工作管理规定
矿井测量工作管理规定一、引言矿井测量工作是矿山生产过程中重要的一环，它对矿山生产的安全、高效运行起着关键作用。
为了规范矿井测量工作，提高测量结果的准确性和可靠性，制定本管理规定。
二、测量工作的目的和原则1.目的：矿井测量工作的目的是为了实现以下几个方面的要求：–确保矿山的安全生产；–提供准确的矿井地质数据和空间坐标信息；–为矿山规划、设计和生产提供参考依据。
2.原则：–准确性：测量结果必须准确无误；–可靠性：测量仪器设备必须可靠，并且能够持续稳定地工作；–安全性：测量作业必须符合矿山安全规范，保障工作人员的人身安全；–经济性：合理利用资源，提高工作效率。
三、测量工作的组织和管理1.管理机构：设立矿井测量管理部门，负责矿井测量工作的组织和管理。
2.职责划分：–矿井测量管理部门负责全矿的测量工作组织和协调；–各矿井应设立测量组或测量科，负责本矿井的测量工作。
3.测量人员的要求：–测量人员应具备相关测绘或测量专业的学历背景；–测量人员应经过专业培训，并取得相应的测量资格证书；–测量人员应熟悉矿井测量工作的相关知识和操作技能。
四、测量工作的流程1.测前准备：–确定测量目的和任务；–准备测量仪器设备，并进行检查和校准；–制定测量计划。
2.测量过程：–根据测量任务，按照测量计划进行实地测量；–进行数据采集，包括地下空间坐标、地质构造等信息。
3.数据处理和分析：–对采集到的数据进行处理，包括数据纠正、筛选等；–利用测量数据进行分析，形成测量结果和报告。
4.结果应用：–测量结果应及时提供给相关部门和人员；–测量结果应用于矿山规划、设计、生产等方面。
五、测量仪器设备的管理1.选购原则：选购测量仪器设备应符合以下原则：–适应矿山环境的特殊要求；–技术先进、性能稳定可靠；–维修保养便捷、易操作。
2.设备管理：–测量仪器设备应进行定期检查、校准和维护；–配备专门的仪器设备管理人员；–测量仪器设备应有专门的存放和保管地点。
井下测量控制点管理办法
井下测量标志点使用管理规定井下测量标志点是矿井工程施工和科学研究的基础设施,它是井下巷道施工、工作面回采、工程质量验收的重要依据，同时它是井下测量控制网的重要组成部分，对矿井的安全生产有重要的指导作用。
为加强对井下测量标志点及中腰线的保护，实现测量工作标准化，进一步提高工作质量，使测量工作更好地为安全生产和合理开采服务，不断提高经济效益，特制定以下管理规定：1、井下测量标志点是指井下各巷道内的导线点、腰线点、巷道中心线、轨道中心点及正常掘进时使用的中线点。
2、井下各巷道内的测量标志点都有明显的标记符号，导线点、巷道中心线、轨道中心线均采用钻眼打入木桩并钉水泥钉悬挂线绳的方式制作完成，且用红漆画“十字带圈”的方式标注在巷道顶板上，并用红漆将导线点编号（中心线文字标志）标示在巷道两帮的醒目位置，腰线点采用红漆画“▽”的方式标注在巷道的两帮。
对于喷浆支护、吊挂风筒布、水管和电缆或其它原因，没有对永久导线点采区保护措施造成导线点损坏者，按照规定每破坏一个永久导线点给予相关责任人10000元的处罚，若该地段确因巷道修复、扩刷、喷浆支护或其它原因无法保护时，必须提前一天通知测量技术人员，以便及时修改点号和补点。
3、各生产区队施工时应当尽量避开测量标志点，测量标志点周围2米范围内不得存放任何杂物，对堆放杂物造成无法开展测量工作的情况，每发现一次罚款责任人500元，确实无法避开时，应及时与所在区队测量技术员联系。
4、任何区队、工种施工人员均不得在测量标志点上悬挂任何物体（如放炮线、工具包等），每发现一次罚责任人1000元，造成测量标志点损坏的罚责任人2000元。
5、井下各采掘面正常使用的测量中线点均不少于2个，生产区队要严格按照中线方向向前掘进，如发现问题要及时向生产技术部反映，凡是由于中线使用不当造成的采掘工程损失由生产区队自行负责；另外对于生产区队喷浆、铲运机或矿卡运行、人为破坏等原因造成中线破坏的情况，每发现一次罚款责任人1000元。
煤矿测量技术管理规定
测量技术管理规定第一条测量工作概要（一）测量工作是矿井建设生产旳一项技术性、专业性很强旳基础工作。
基本任务是根据矿井生产不同样阶段旳需要，测绘、提供多种有关图纸、资料；测设井巷施工旳位置和方向，指导生产施工；按设计规定标定大型设备安装位置。
（二）测量组在生产部领导下开展工作，凡向外提供测量资料图纸须报生产部审批。
同步负责矿井建设期间各施工单位旳测量技术管理、重要巷道旳给向、重大贯穿导线旳复测工作。
第二条测量工作管理（一）测量人员必须具有专业技能,专业人员人数要可以满足施工测量旳需要.仪器、设备、工器具必须齐全。
（二）测量人员必须准时进行井上下多种控制测量工作，测量井上下各项工程，绘制多种矿图。
（三）严格按照编制措施规定编写测量点号，书写要规范整洁，标识清晰明显。
（五）原始测量记录必须整洁，不得涂改。
资料内容全面、真实，有碎部描述，签字必须齐全，有测量、计算、校核。
（六）为了保证测绘成果质量对测绘仪器、工具应加强管理，精心使用，定期检查、校正和维修。
第三条测量平常工作管理（一）井下一般巷道超过200米，必须测设导线，重要贯穿工程必须按7″导线等级规定至少独立施测两遍以上，测角、测距测回数及限差要符合测量规程规定。
（二）在延长经纬仪导线之前，必须对上次所测量旳最终一种水平角按对应旳测角精度进行检查，两次观测水平角旳不符值不得超过规定。
（三）巷道每掘进100-150m，应对中、腰线点进行一次检查，并根据检查测量成果调整中、腰线。
激光指向仪旳设置位置和光束方向，应根据经纬仪和水准仪标定旳中、腰线点确定，所用旳中、腰线点一般应不少于三个，点间距离以不不大于30m为宜；施工单位挪动中、腰线激光，必须告知施工单位测量人员，测量人员尽量现场监督参与，假如不能现场参与，必须在三个班次内组织校核。
施工队、班组必须妥善管理测量点位，校核点位与否在一条直线上，假如有损坏、误差时，必须尽快与测量部门联络，测量部门及时进行检查校正。

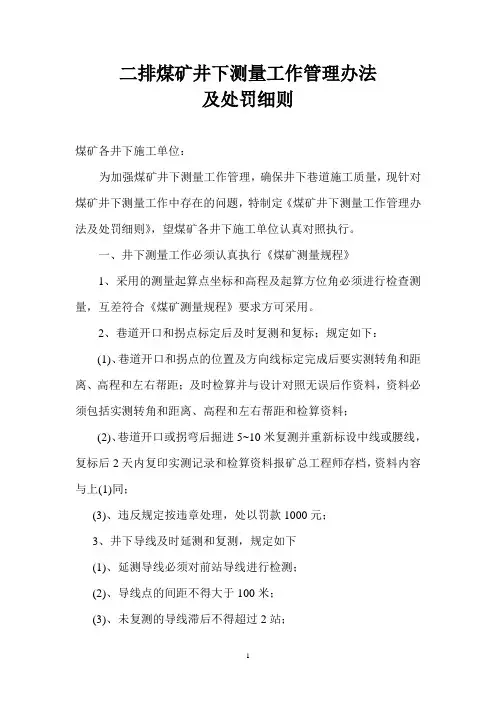

煤矿井下测量工作管理办法及处罚细则
二排煤矿井下测量工作管理办法及处罚细则煤矿各井下施工单位：为加强煤矿井下测量工作管理，确保井下巷道施工质量，现针对煤矿井下测量工作中存在的问题，特制定《煤矿井下测量工作管理办法及处罚细则》，望煤矿各井下施工单位认真对照执行。
一、井下测量工作必须认真执行《煤矿测量规程》1、采用的测量起算点坐标和高程及起算方位角必须进行检查测量，互差符合《煤矿测量规程》要求方可采用。
2、巷道开口和拐点标定后及时复测和复标；规定如下：(1)、巷道开口和拐点的位置及方向线标定完成后要实测转角和距离、高程和左右帮距；及时检算并与设计对照无误后作资料，资料必须包括实测转角和距离、高程和左右帮距和检算资料；(2)、巷道开口或拐弯后掘进5~10米复测并重新标设中线或腰线，复标后2天内复印实测记录和检算资料报矿总工程师存档，资料内容与上(1)同；(3)、违反规定按违章处理，处以罚款1000元；3、井下导线及时延测和复测，规定如下(1)、延测导线必须对前站导线进行检测；(2)、导线点的间距不得大于100米；(3)、未复测的导线滞后不得超过2站；(4)、资料项目有导线点的坐标，顶、底板标高，巷道左右帮距，导线边方位角和边长，当月的相应巷道进尺和累计进尺；(5)、不符合规定按违章处理，处以罚款1000元；4、重要及永久巷道内，皮带运输巷道内的布设导线点必须与施工中线点重合，导线点必须为木桩或铁桩，设置明显标志，并加装防喷浆套筒；其他巷道必须每200~500米设置一组永久导线点（每组至少三个点），不足200米的巷道设置一组永久导线点（至少三个铁桩点）。
测量人员要经常深入现场进行检查，不符合规定的按违章处理，发现一次罚款1000元；5、形成闭、附合条件的巷道的导线必须敷测闭、附合导线；规定如下：(1)、相邻两条巷道间有联络巷的，每200~500米联测导线一次，第一联巷和最后的联巷必须联测坐标、高程和方位角；(2)、所有巷道贯通3天内必须联测坐标、高程和方位角；(3)、导线闭、附合联测完成后应及时计算资料，计算资料应包括点位坐标，顶、底板高程、边长和方位角及闭合差、相对闭合差，精度按15”级导线要求，精度低于《煤矿测量规程》15”级导线要求时，必须及时检测或重测导线，找出超限原因。

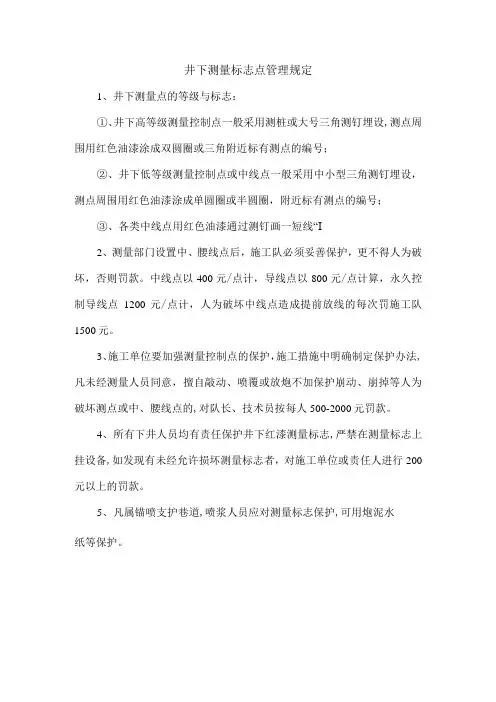

井下测量标志点管理规定
井下测量标志点管理规定
1、井下测量点的等级与标志：
①、井下高等级测量控制点一般采用测桩或大号三角测钉埋设,测点周围用红色油漆涂成双圆圈或三角附近标有测点的编号；
②、井下低等级测量控制点或中线点一般采用中小型三角测钉埋设，测点周围用红色油漆涂成单圆圈或半圆圈，附近标有测点的编号；
③、各类中线点用红色油漆通过测钉画一短线“I
2、测量部门设置中、腰线点后，施工队必须妥善保护，更不得人为破坏，否则罚款。
中线点以400元/点计，导线点以800元/点计算，永久控制导线点1200元/点计，人为破坏中线点造成提前放线的每次罚施工队1500元。
3、施工单位要加强测量控制点的保护，施工措施中明确制定保护办法,凡未经测量人员同意，擅自敲动、喷覆或放炮不加保护崩动、崩掉等人为破坏测点或中、腰线点的,对队长、技术员按每人500-2000元罚款。
4、所有下井人员均有责任保护井下红漆测量标志,严禁在测量标志上挂设备,如发现有未经允许损坏测量标志者，对施工单位或责任人进行200元以上的罚款。
5、凡属锚喷支护巷道,喷浆人员应对测量标志保护,可用炮泥水
纸等保护。
地测测点管理制度
测点保护及管理制度煤矿测量是煤矿生产建设的重要环节，也是煤矿生产、改造和编制长远发展规划等各项工作的基础，为加强对井上下测点及中腰线的保护，实现测量工作标准化，进一步提高工作质量，使测量工作更好地为安全生产和合理开采服务，不断提高经济效益，结合《煤矿测量规程》，对井上、下测点作以下规定：一、井上部分1、井上所有测量标记点、控制点每个单位和个人都应当自觉爱护，任何人不准私自挪动和破坏。
2、主、副井十字中心控制点，它是标定主、副井正常提升和实现井上下联系测量的重要依据，严禁在上面堆放杂物和破坏。
3、以上各点凡被破坏的，要追究相关人员的责任并处罚相关人员5000元。
二、井下部分1、各掘进巷道，包括采面上的补充材料道、补充切眼等必须严格按测量给线施工，严禁任何单位和个人挪动测量给线。
（私自挪动导致错误自己承担一切后果）。
2、各掘进迎头所布设的导线控制点及中、腰线点由施工单位负责保护管理，若该地段修复、挑顶或其它原因无法保护时，必须提前一天通知地测技术人员，以便及时修改点号或补点。
（如没有提前通知破坏7秒及导线点罚款5000元,15秒及导线点及腰线罚款500元。
）3、严禁在测点上吊挂风筒和电缆，扶棚巷道接顶时，应闪开导线点，严禁在导线点下面堆放杂物。
发现测点上吊挂风筒和电缆及导线点下面堆放杂物罚款500元。
4、在喷浆或者扶棚时，工区须采取保护措施，避免导线点、中、腰线点被破坏。
（如有破坏罚款500元）5、不得在测点附近起重大型材料，发现一次罚款1000元。
6、依据《煤矿测量规程》规定，在掘进巷道施工中，测量人员每五十米提供一组中线点，五十米之内的所有延线（拐弯线除外），均由施工单位技术员负责延设。
7、各施工单位在施工前必须检查各测点的完好情况，发现可疑之处必须及时通知测量人员，以便及时校核。
8、各单位应高度重视测量在煤矿安全生产中的重要性，增强职工的测点保护意识，进一步提高工程质量，保证矿井安全生产。
地测防治水中心。
矿井测量技术管理制度
矿井测量技术管理制度为了贯彻GB/T19001—2000，建立地测科的测绘业务质量标准，杜绝测量事故的发生，实现煤矿测量工作标准化，进一步提高工作质量，使煤矿测量更好地为煤矿安全和生产服务，更高效合理开采煤炭资源，依据《煤矿测量规程》和本矿的实际发展情况制定本制度。
1、总则1.1、煤矿测量是矿山生产建设的重要组成部分，其主要任务是建立井上下测量控制系统，测绘各种矿图，井巷给向、钻孔定位、大型设备安装定位，监督施工单位按设计施工，开展岩层移动观测，参与保安煤柱设计，为安全生产服务。
1.2、为了不贻误地测科正常工作，调动每个员工的积极性，圆满地完成工作，地测科应严格执行岗位责任制（责任明确，分工详细，各项工作落实到每个人）。
1.3、组长作为安全、技术总负责人，全面对安全质量负责，认真检查，发现问题及时进行指导纠正、整改，主要抓地面控制的建立、验证、地物调查、贯通测量，仪器年检，主抓的工作有失误要承担责任。
1.4、组长负责资料管理，既要保证齐全，又要保证精度。
对大巷导线和工作面导线平差要亲自策划，制定方案。
另外要亲自抓成果的整理，成果不齐全、图件缺失、精度超限，要承担责任，并处以相应的罚款。
1.5、组长要指导大巷、工作面巷道的掘进，按规程要求要做到检核、闭合，确保巷道方位正确，精度满足要求。
在作业中要合理安排躲避洞、独头巷、联巷和剖面测量，在工作面贯通后及时测闭合导线及整理贯通总结，对提出的成果和填绘的图件要校对。
负责安装工程几何关系的计算、校对、标定工作。
负责地面地形图补测和钻孔标定工作。
测量过程中要对后视人员进行交点，工作面出现偏差，成果出现错误，造成损失的，组长要承担责任。
1.6、技术员在组长领导下，负责本组的测量技术工作，与施工单位保持密切联系。
根据工程进度和要求，进行资料计算并安排好测量方法，及时准确地配合生产；编制重要工程、贯通工程的实测方案及测量误差预计；验算工程设计数据；发现问题要及时和矿方联系解决。
矿井工程技术测量管理制度
矿井工程技术测量管理制度第一章总则第一条为规范和加强矿井工程技术测量管理工作，提高管理水平和服务质量，保障矿井安全生产，根据《矿山安全法》、《矿井设计规范》等相关法律法规和标准，制定本制度。
第二条本制度适用于矿井工程技术测量管理工作，包括矿井勘查、设计、施工、运营及变更等各个阶段的测量工作。
第三条矿井工程技术测量管理应坚持以安全和效率为宗旨，遵循科学、规范的原则开展工作。
第四条矿井工程技术测量应当严格按照测量规范和标准进行操作，确保测量数据的准确性和可靠性。
第五条各级管理人员和从业人员应具有相关的测量技术知识和操作规范，经过专业培训合格后方可从事相关工作。
第二章组织机构和职责分工第六条矿井工程技术测量管理分为测量组织和测量实施两个部分。
第七条矿井测量组织由矿井管理部门设立，负责制定和完善测量管理制度，协调和指导矿井工程技术测量工作。
第八条矿井测量实施由专业测量人员负责，主要包括矿井开关测量、巷道测量、围岩测量、地质构造测量等工作。
第九条矿井测量组织应当建立健全工作规程，确定各个岗位职责和工作流程，确保工作有序进行。
第十条矿井测量实施人员应当具有相关的测量从业资格证书，熟悉测量仪器的使用和测量规范。
第十一条矿井测量组织和实施人员应当定期接受相关培训，提高工作技能和水平。
第三章工作流程和标准第十二条矿井工程技术测量应根据矿井实际情况确定测量任务，制定详细的测量方案和计划。
第十三条矿井工程技术测量应采用先进的测量仪器和技术手段，确保测量数据的准确性。
第十四条矿井工程技术测量工作应按照测量规范和标准进行操作，确保工作质量。
第十五条矿井工程技术测量应及时记录和整理测量数据，形成测量报告和档案，便于管理和查阅。
第十六条矿井工程技术测量中应注意安全生产，严格遵守相关操作规程，确保工作安全。
第四章质量控制和监督检查第十七条矿井工程技术测量应设立质量控制和监督检查机制，确保工作质量。
第十八条矿井工程技术测量质量控制应定期进行质量自检和互检，发现问题及时整改。
井下控制测量方法和要求
井下控制测量方法和要求井下控制测量方法和要求1.井下测量工作的特点和基本方法井下平面控制均以导线的形式沿巷道布设，随巷道施工，测量导线不断推进，最终将形成全矿井的测量控制网，实现对井下平面测量的控制（包括巷道或硐室的中线、腰线，以及满足贯穿测量要求等）；并形成测绘和标定井下巷道、硐室、回采工作面等的平面位置的根底。
这些测量资料将在矿井建成交工时移交给生产单位使用。
以前井下导线多用“经纬仪钢尺导线”方法，现在已有“光电测距导线”、“全站仪导线”和“陀螺定向一光电测距导线”等方法（见IG411013）。
2.井下平面控制测量我国有关矿山部门规定，井下平面控制分为基本控制和采区控制两类，这两类控制都应敷设成闭（附）合导线或复测支导线。
基本控制导线按照测角精度分为±7“和±15”两级，一般从井底车场的起始边开始，沿矿井主要巷道（井底车场，水平大巷，集中上、下山等）敷设，通常每隔1. 5～2. okm应加测一条陀螺定向边，以提供检核和角度平差条件。
采区控制导线的测角精度分为±15“和±30”两级，沿采区上、下山，中间巷道或片盘运输巷道以及其他次要巷道敷设。
在井下使用陀螺经纬仪时，应严格遵守煤矿安全规程的有关规定。
3.井下高程控制测量井下高程点和经纬仪导线点的高程，在主要水平巷道中，应用水准测量方法确定。
在其他巷道中，可根据具体情况采用水准测量或三角高程测量方法确定。
水准测量应使用精度不低于DSi.级的水准仪和普通水准尺开展。
4.测点的设置（1）导线点井下经纬仪导线点分永久点和临时点两种。
所有测点应统一编号，并将编号明显地标记在点的附近。
永久导线点应设在矿井主要巷道的碹顶上或巷道顶底板的稳定岩石中。
一般每隔300～500m设置一组，每组至少应有三个相邻点。
有条件时，也可在主要巷道中全部埋设永久导线点。
（2）高程点井下高程点应设在巷道顶、底板或两帮的稳定岩石中、碹体上或井下永久固定设备的根底上。
