水稳 集料筛分、级配曲线
水泥稳定碎石基层施工技术新规范版本
水泥稳定碎石基层施工技术—中咨公路养护检测技术有限公司—戴建华高级工程师2015年8月1日新修订的《公路路面基层施工技术细则》(JTG-T-F20-2015)做为交通行业推荐标准开始实施，原《公路路面基层施工技术规范》(JTJ034-2000)同时废止。
修订为2015版《细则》修订指导思想随着我国经济建设的发展，公路上交通荷载愈来愈繁重；同时，公路建设的可持续发展，提升路面结构的耐久性需求愈来愈迫切。
在这种形势下，《细则》修订编写组在总结十余年来公路路面基层施工技术发展经验和相关科研成果的基础上，经分析论证和广泛征求国内专家意见，明确以提高基层施工质量均匀性为核心，以修建耐久性路面基层为目标的指导思想。
---摘自《公路路面基层施工技术细则》实施手册·前言无论是沥青混凝土路面还是水泥混凝土路面，基层和底基层的施工质量对其使用耐久性的影响至关重要。
从路面结构原理上讲，不论是刚性基层结构、半刚性基层结构还是柔性基层结构，基层和底基层是路面结构的主要承重结构层。
因此，加强施工质量的控制与管理，提高基层和底基层的施工质量有利于提高路面整体结构使用性能的耐久性和延长使用寿命。
其实，并不是半刚性基层不适用，而是我们还没有找到修好半刚性基层结构的关键技术。
---摘自《新细则》实施手册·总则修订内容：1、提高了基层用粗集料的压碎值技术要求，增加了软石含量、针片状颗粒含量、粉尘含量等技术指标，增加了细集料的技术要求。
2、增加了高速公路和一级公路路面基层混合料生产时材料分档的数量和规格要求。
3、提出间断、密实型的级配构成原理，改进无机结合料稳定级配碎石的级配设计。
4、调整了强度标准，增加了目标配合比和生产配合比的设计内容与要求。
5、提高了基层和底基层的压实度标准。
6、提高了无机结合料稳定材料拌和设备和工艺要求。
7、规范了无机结合料稳定材料的养生方式和周期。
8、强化了基层施工质量的控制措施和指标要求。
水稳料标准试验√
报告日期： 年 月 日施工单位：监理单位：云南景升建筑工程有限公司昆明艺汇工程监理咨询有限公司第二标段试 验 报 告 书试验项目:香格里拉县城康珠大道延长线道路建设工程水泥稳定土(基层)含水量测定记录(烘干法)工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司合 同 号:二标段编 号:试验单位:工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司合 同 号:二标段编 号:试验单位:碎(砾)石筛分试验记录37.533.753026.2522.518.751511.257.5 0路面用粗集料试验报告表香格里拉县合 同 号:二标段编 号:试验单位:碎(砾)石强度试验记录工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司液塑限联合测定试验报告试验：计算:复核：审核: 监理工程师：工程名称:香格里拉县合 同号:二标承包单位:河南省大成编号:监理单位:试验单工程名称:香格里拉县合 同号:二标承包单位:河南省大成编号:监理单位:试验单工程名称:香格里拉县合 同号:二标承包单位:河南省大成编号:监理单位:试验单工程名称:香格里拉县合 同号:二标承包单位:河南省大成编号:监理单位:试验单合 同号:二标段编号:试验单工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司合 同号:二标段编号:试验单工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司合 同号:二标段编号:试验单工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司合 同号:二标段编号:试验单工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司合 同号:二标段编号:试验单工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司合 同号:二标段编号:试验单工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司编 号:试验单位:稳定料中水泥、石灰剂量试验工程名称:香格里拉县城康珠大道延长线道路建设工程承包单位:河南省大成建设工程有限公司监理单位:昆明艺汇工程监理咨询有限公司合 同 号:二标段混合料制件所需各种原材料数量计算结果表标准击实试验结果表抗压强度试验结果汇总表抗压强度试验结果汇总表。
水稳水泥剂量标准曲线
水泥剂量标准曲线 14
EDTA耗量 （ ml ） 12
10 8
6
4 2 0 0 1 2 3
水泥剂量 （ % ）
4
5
6
7
结论： □根据JTGE51-2009规程检测，检测结果符合设计要求。 □根据JTGE51-2009规程检测，检测结果不符合设计要求。 试验工程师： 监理意见： □操作规范，数据属实。 □其它。 试验监理工程师： 试验人员： 校核： 年 月 日 年 月 日
xx高速公路
CS329
水泥(石灰)剂量测定试验记录表(EDTA法)
承包单位： 监理单位： 样品名称 样品来源 混合料名称 结构层名称 取样桩号 第一组 第二组 第三组 第四组 第五组 滴定次数 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 水泥稳定料 室内配合比设计 水泥稳定碎石 底基层 EDTA 初读数 0.0 3.3 6.5 12.0 0.0 7.8 15.4 0.0 9.5 0.0 EDTA 终读数 3.3 6.5 12.0 17.6 7.8 15.4 25.1 9.5 20.7 10.9 合同号： 编 号： 试验日期 试验用途 结合料名称 混合料配合比（%） 消耗量 (ml) 3.3 3.2 5.5 5.6 7.8 7.6 9.7 9.5 11.2 10.9 平均值 (ml) 3.3 5.6 7.7 9.6 11.1 2012.6.12 底基层 水泥 设计3.5% 水泥(石灰)剂 量 % 1.0 2.0 3.0 4.0 5.0 备注
1 3.3
2 5.6
3 7.7
4 9.6
5 11.1
x(EDTA法)
承包单位： 监理单位： 样品名称 样品来源 混合料名称 结构层名称 取样桩号 第一组 第二组 第三组 第四组 第五组 滴定次数 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 水泥稳定料 室内配合比设计 水泥稳定碎石 基层 EDTA 初读数 0.0 5.5 9.9 3.9 11.4 2.8 12.6 1.8 2.8 3.3 EDTA 终读数 5.5 9.9 17.6 11.4 20.9 12.4 22.6 12.7 14.9 15.6 合同号： 编 号： 试验日期 试验用途 结合料名称 混合料配合比（%） 消耗量 (ml) 5.5 5.4 7.7 7.5 9.5 9.6 11.0 10.9 12.1 12.3 平均值 (ml) 5.5 7.6 9.6 11.0 12.2 2012.6.12 基层 水泥 设计4.5% 水泥(石灰) 剂量 % 2.0 3.0 4.0 5.0 6.0 备注
水泥稳定碎石的强度和模量随龄期变化规律
水泥稳定碎石的强度和模量随龄期变化规律普布贵吉【摘要】为了有效预防沥青路面的早期损坏,针对水泥稳定类基层的设计、施工控制和验收等指标存在的差异,通过室内试验,揭示水泥稳定碎石基层材料的无侧限抗压强度和抗压回弹模量随龄期的变化规律.结果表明:水泥稳定碎石基层材料的无侧限抗压强度和抗压回弹模量均随着龄期的增长而增长,两者的变异系数都随着龄期的增长而减小,并且其无侧限抗压强度和抗压回弹模量之间有着密切的关系.【期刊名称】《广东公路交通》【年(卷),期】2018(044)002【总页数】5页(P27-31)【关键词】水泥稳定碎石;基层;强度;模量;龄期【作者】普布贵吉【作者单位】广东省长大公路工程有限公司,广州510620【正文语种】中文【中图分类】U416.2120 引言水泥稳定碎石作为一种半刚性材料,在道路基层填筑中应用广泛,受经济和技术制约,今后也将作为主导性基层材料应用于高等级公路和一般公路。
水泥稳定碎石结构是由水泥胶浆和粗细骨料经物理作用拌合而成的一种混合材料组成,通常作为路面和土质路基的过渡层,能有效地将路面和路基结合形成有机整体[1-2]。
水泥稳定碎石材料其力学性能复杂,受养生龄期的影响非常显著,我国现行规范在设计、施工、和验收过程中对半刚性基层材料的力学性能进行评价的时候,对其龄期都进行了相应的规定[3-4]。
在半刚性沥青路面设计时规范中规定水泥稳定类基层结构采用90d的无侧限抗压回弹模量,然而对于施工过程中,一般采用7d的无侧限抗压强度来表征基层材料的强度性能[5-8]。
问题的根源在于沥青路面施工过程中,受施工因素的制约,水泥稳定基层铺筑完毕后到路基交工验收时不能确保其龄期刚好达到养护标准90d,从而造成了设计、施工与交工验收时控制指标的不一致性。
本文依托广佛肇高速公路建设项目,运用振动压实机成型试件,通过室内试验测试水泥稳定碎石在不同龄期下的无侧限抗压强度和抗压回弹模量,进一步分析了两者随龄期的变化关系,并提出采用这两个指标作为半刚性水稳基层设计、施工和交工验收进行质量控制的方法。
水稳
水泥3.5%
用水量3% 3 22 50 25 3 3.50% 6097
水稳碎石掺配 石屑2.36~4.75 mm3% 碎石4.75~9.5mm 22% 碎石4.75~9.5mm 50% 石屑0~2.36 mm25% 用水量(4%) 水泥用量(3.5%) 181.17 1328.58 3019.5 1509.75 250 211 水稳碎石掺配 179.43 1315.82 2990.5 1495.25 310 209
水稳碎石掺配 石屑2.36~4.75 mm3% 碎石4.75~9.5mm 22% 碎石4.75~9.5mm 50% 石屑0~2.36 mm25% 用水量(3%) 水泥用量(4.0%) 182.04 1334.96 3034 1517 189 243
水泥4.0%
用水量3% 3 22 50 25 3 4.00% 6068 6500 6310.68 6067.96 242.718 189.32
水稳碎石掺配 石屑2.36~4.75 mm3% 碎石4.75~9.5mm 22% 碎石4.75~9.5mm 50% 石屑0~2.36 mm25% 用水量(5%) 水泥用量(4.0%) 178.56 1309.44 2976 1488 310 238
水泥4.0%
用水量5% 3 22 50 25 5 4.00% 5952 6500 6190.48 5952.38 238.095 309.524
6500 6074.77 5813.17 261.593 425.234
石屑2.36~4.75 mm3% 碎石4.75~9.5mm 22% 碎石4.75~9.5mm 50% 石屑0~2.36 mm25% 用水量(3%) 水泥用量(2.5%)
水稳碎石掺配 184.71 1354.54 3078.5 1539.25 189 154
水泥稳定混合料的水洗筛分法

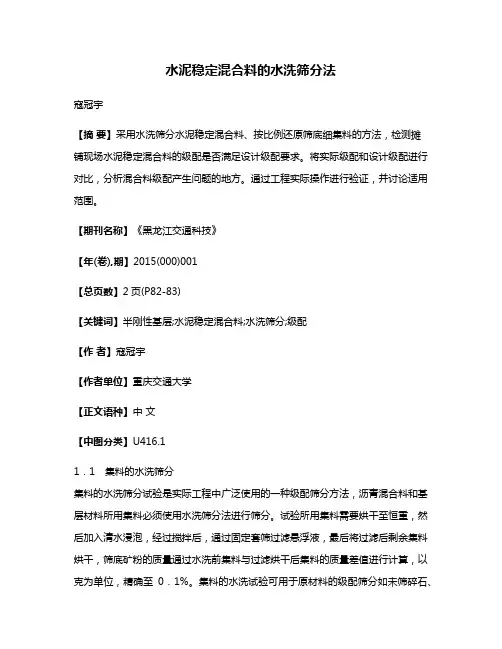

水泥稳定混合料的水洗筛分法寇冠宇【摘要】采用水洗筛分水泥稳定混合料、按比例还原筛底细集料的方法，检测摊铺现场水泥稳定混合料的级配是否满足设计级配要求。
将实际级配和设计级配进行对比，分析混合料级配产生问题的地方。
通过工程实际操作进行验证，并讨论适用范围。
【期刊名称】《黑龙江交通科技》【年(卷),期】2015(000)001【总页数】2页(P82-83)【关键词】半刚性基层;水泥稳定混合料;水洗筛分;级配【作者】寇冠宇【作者单位】重庆交通大学【正文语种】中文【中图分类】U416.11．1 集料的水洗筛分集料的水洗筛分试验是实际工程中广泛使用的一种级配筛分方法，沥青混合料和基层材料所用集料必须使用水洗筛分法进行筛分。
试验所用集料需要烘干至恒重，然后加入清水浸泡，经过搅拌后，通过固定套筛过滤悬浮液，最后将过滤后剩余集料烘干，筛底矿粉的质量通过水洗前集料与过滤烘干后集料的质量差值进行计算，以克为单位，精确至0．1%。
集料的水洗试验可用于原材料的级配筛分如未筛碎石、级配碎石、天然砂砾、级配砂砾，也适用于按照级配混合后的集料级配检测。
在实际工程应用中，集料的水洗筛分应用的范围主要是在集料、结合料和水进行拌和之前。
通过现有集料水洗筛分的经验的积累，研究水泥稳定混合料的水洗筛分方法。
1．2 水泥稳定混合料的水洗筛分在实验室成型水泥稳定混合料试件时，所采用的粗集料与细集料都是经过逐级筛分的单一粒径矿料，不同粒径矿料均能准确控制。
但是在施工现场使用的每档矿料一般均包含多种粒径的矿料，如果拌合站或者摊铺机出现问题，混合料级配很容易受到影响。
而且在混合料由拌合站运送到摊铺现场后，混合料的实际级配状况是否仍满足设计级配要求，这些问题都需要现场对混合料进行取样，因此在水泥稳定半刚性基层铺筑过程中，有时需要对现场所取试样进行级配检测。
根据现有《公路工程集料试验规程》、对于拌合后的混合料及路面实际铺筑中的混合料并没有详细的水洗筛分方法，随着试验道路对研究要求的提高，有时需要对铺筑过程中的道路基层水泥稳定混合料进行级配检测，经过试验分析，发现使用水洗法可以得到水泥稳定混合料的实际级配。
水稳混合料筛分
#NA?ME #NA?ME #NA?ME
#NA?ME #NA?ME #NA?ME
#NA?ME #NA?ME #NA?ME
#NA?ME #NA?ME #NA?ME
#NA?ME #NA?ME #NA?ME
#NA?ME #NA?ME #NA?ME
#NA?ME #NA?ME #NA?ME
#NA?ME #NA?ME #NA?ME
筛后总质量 ∑mi(g) 损 耗 (g)
损耗率(%) 扣除损耗后 总量 结论：
第1组
第2组
平均
筛余量 分计筛 累计筛 通过率 筛余量 分计筛 累计筛 通过率 平均通过
（g） 余（%） 余（%） （%） （g） 余（%） 余（%） （%） 率（%）
#NAME #NAME #NAME
#NA?ME #NA?ME #NA?ME
?
#NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME?
监理意见：
试验人员：
校核：
炎陵至汝城高速公路
粗集料筛分试验记录表
承包单位：重庆交通建设(集团)有限公司
监理单位：北京华通公路桥梁监理咨询有限公司
样品名称
碎石（0.075-31.5mm）
合同号：53 编 号： 试验日期
样品来源
#REF!
取样日期
试验用途
路面基层
#REF! #REF!
干燥试样总 重(g)
水洗后筛上 总重(g) m0.075(g) P0.075(%) 筛孔直径 （mm） 37.5 31.5 26.5 19 9.5 4.75 2.36 0.6 0.075 筛底
配合比设计水稳层水泥剂量滴定(EDTA滴定法)标准曲线图报告4
试验 序号
1 2 3 4
取样位置 / /
以下空白
EDTA二钠标准液用量（ml）
初读数 0.0 15.6 0.0 15.9
末读数 15.6 31.4 15.9 32.1
数量 15.6 15.8 15.9 16.2
水泥剂量 （%）
5.0 5.1 5.1 5.2
平均值 X
5.1
5.2
说明
EDTA二钠标准溶液 浓度:0.1mol/L
XX工程检测有限责任公司
水泥剂量滴定(EDTA滴定法)标准曲线图试验报告
委托单位
合同编号
施工单位
检测编号
工程名称
检测类别
委托检测
监理单位
检测日期
2014年7月4日
检测依据 JTGE51-2009 使用部位 水稳基层
报告日期
2014年7月14日
说明：混合料重300g，每份料用10%NH4CL溶液600ml ，10ml 混合料悬浮液，50ml 1.8%NaOH溶液。
干灰含量 %
标 准
0
曲 线
标 定
2
（每份集料
重300g）
4
6
8
EDTA耗量（ml）
1
2
平均
2.1
2.0
2.0
8.1
8.2
8.2
水8
泥7
剂6
量5
%
4 3
标定曲线
12.4
12.4 12.4
1
17.8
18.0 17.9
0 0 3 6 9 12 15 18 21 24
21.8
21.9 21.8
EDTA耗量ml
主要试验 仪器名称：滴定管、滴定台、滴定夹、大肚移液管、锥形瓶、烧杯、容量瓶、搪瓷杯、 仪器 不锈钢棒、量筒、棕色广口瓶、托盘天平。
