热镀锌酸雾的处理方法及各自的优缺点
热镀锌板镀层表面缺陷及其消除措施
热镀锌板镀层表面缺陷及其消除措施朱久发(武钢研究院,湖北武汉430080)摘 要:介绍热镀锌钢板镀层表面存在的诸如划伤、气刀条痕、辊印、波纹和条纹等缺陷的产生原因及其消除措施,同时还侧重介绍热镀锌钢板今后需要研究的锌渣缺陷、镀层表面质量与漆膜质量之间关系的课题。
关键词:热镀锌钢板;镀层表面缺陷;改善措施中图分类号:T G335.22 文献标识码:B 文章编号:100824371(2009)0620047204Coating surface defect on hot2dip galvanized steel sheet and its preventive measuresZHU Jiu2fa(R&D Center of WISCO,Wuhan430080,China)Abstract:Hot2dip galvanized steel sheet been widely used in t he automobile industry and t he elect rical appliances industry and how to eliminate t he coating surface defect s on hot2dip galvanized steel sheet is an issue of great concern between steel manufact urer and users.The p resent paper mainly introduces reasons of occurrence of t he various de2 fect s on t he hot2dip galvanized steel sheet,such as scratches,air knife st reak,roll mark, wavy crack and linear defect s and etc,and in t he meantime emp hatically describes t he main research subject s needed on t he zinc dro ss defect and t he relationship between t he coating surface quality and t he varnish film quality of t he hot2dip galvanized steel sheet in t he f ut ure.K ey w ords:hot2dip galvanized sheet;coating defect;p reventive measures 近年来,汽车和家电工业对所用热镀锌板表面质量的要求越来越严格。
不同酸洗方法的优缺点
不同酸洗方法的优缺点一般的中小批量热镀锌企业，酸池结构很少采用砌筑结构，一般习惯于釆用浇筑方式，再辅以耐酸、耐撞的内衬层。
对酸池的池沿儿采取防护，通常的做法是内外角钢士中间拉条。
酸洗的目的是彻底除去預镀件表面的氧化物及锈蚀，露出预镀件的基体金属，以使更好的与锌展接触，提高结合力，酸洗液的主要成分是盐酸。
酸洗液的貭量分数与气压有关，气压商的地区釀洗液的质量分数相对较高，一般状况下15℃时.酸洗液的质量分数控制在15%以下。
酸洗槽的材料采用的是钢筋混泥土+隔离层（玻璃钢）+pp扳(或花岗岩)或混泥土+耐酸水泥+玻璃钢。
酸洗的过程也会产生水污染，主要污染物为盐酸及除锈产生的Fe 2+和Fe 3+热镀锌酸洗工序中最常采用的酸为盐酸和硫酸。
两种酸各有其特点。
硫酸酸洗速度比冷盐酸快，因此酸洗槽的数量可少一些;而且回收硫酸所用的设备也较便宜，这不仅能简化工艺，也有利于污水处理;另外，硫酸比盐酸价恪便宜。
但硫酸酸洗时一定要加热到〜65℃才能达到较高的酸洗速度;而且硫酸是强氧化性酸，对操作人员比较危险，要相当谨慎。
相对来说，盐酸酸洗在热镀锌中运用得更为普遍。
1、盐酸酸洗方法盐酸是目前热镀锌企业较广泛的一种酸洗原材料。
其质量分数通常控制 5%—15%的范围。
酸的质量分数越低，酸洗所需的时间越长。
另外酸洗的温度对酸洗的速度影响较大。
在酸洗工件时，铁盐在槽内逐渐沉积。
当铁盐达到150〜200g/l时，虽然槽里含有一定量的游离酸还可以使用一段时间，但除非升高温度，否则酸洗速度将大大减慢。
此时，不能再添加新酸了，只能将其全部处理掉。
(1)酸洗溶液的成份市面上出售的工业浓盐酸，Whcl通常为30%〜32%，相当于含有345〜372g/1的HCL，其密度为1.15〜1.16g/m1。
不同质量分数盐酸的密度见“表：不同质量分数盐酸所对应的密度”。
依据该表，通过测定新配盐酸溶液的密度，就可方便地得出该盐酸溶液的质量分数。
由于添加新酸时往往要计算需加入多少量，故在计算酸洗溶液时的调整比例时，应用St.Amdrew的十字交叉法十分方便快捷，如附图所示。
电镀硫酸雾废气处理方法
电镀硫酸雾废气处理方法
《电镀硫酸雾废气处理方法》
电镀行业是一种重要的制造业，但其产生的废气对环境具有潜在的危害。
硫酸雾是电镀过程中产生的一种废气，含有大量的硫酸和硫酸蒸汽，对大气环境和人体健康造成严重影响。
因此，寻找高效的电镀硫酸雾废气处理方法成为迫切的需求。
目前，有多种电镀硫酸雾废气处理方法可供选择。
其中，常见的处理方法包括化学法、物理法和生物法等。
首先，化学法是一种常用的电镀硫酸雾废气处理方法。
该方法利用化学反应将硫酸雾转化为可溶于水的盐类，如硫酸钙或硫酸铵。
这些盐类可以通过沉积或溶解在水中而达到目的。
此方法具有处理效率高、成本低的优点，但处理过程中产生大量的废液，需要进一步处理。
其次，物理法也是处理电镀硫酸雾废气的一种常见方法。
这种方法通过利用物理原理，如重力沉降、冷凝和过滤等，将硫酸雾从废气中去除。
这些处理设备包括沉降器、冷凝器和过滤器等。
这种方法的优点是操作简单、处理效果稳定，但对硫酸雾粒径和浓度的要求较高，处理效率有限。
此外，生物法是一种新兴的电镀硫酸雾废气处理方法。
该方法利用微生物的特性，如吸附、氧化和还原等，将硫酸雾转化为无害物质。
生物法具有处理效率高、废气处理能力大和运行成本低的特点。
然而，该方法对微生物耐受性和适应性的要求较高，操作较为复杂，还需要更多的研究和改进。
综上所述，针对电镀行业产生的硫酸雾废气，有多种处理方法可供选择。
化学法、物理法和生物法都具有各自的优点和限制。
未来的研究应重点关注开发更高效、低成本的废气处理技术，以保护环境和人类健康。

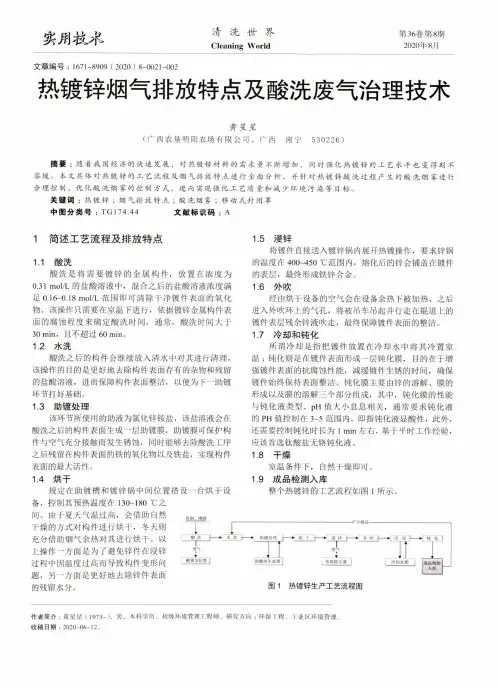

热镀锌烟气排放特点及酸洗废气治理技术
实別权术清洗世界Cleaning World 第36卷第8期2020年8月文章编号：1671-8909 (2020) 8-002 卜002热镀锌烟气排放特点及酸洗废气治理技术黄星星(广西农垦明阳农场有限公司，广西南宁530226)摘要：随着我国经济的快速发展，对热镀锌材料的需求量不断增加，同时强化热镀锌的工艺水平也变得刻不容缓。
本文具体对热镀锌的工艺流程及烟气排放特点进行全面分析，并针对热镀辞酸洗过程产生的酸洗烟雾进行合理控制，优化酸洗烟雾的控制方式，进而实现强化工艺质量和减少环境污染等目标。
关键词：热镀辞；烟气排放特点；酸洗烟雾；移动式封闭罩中图分类号：TG174.44 文献标识码：A1简述工艺流程及排放特点1.1酸洗酸洗是将需要镀锌的金属构件，放置在浓度为0.31 mol/L的盐酸溶液中，混合之后的盐酸溶液浓度满 足0.16〜0.18 mol/L范围即可清除干净镀件表面的氧化 物。
该操作只需要在室温下进行，依据镀锌金属构件表 面的腐蚀程度来确定酸洗时间，通常，酸洗时间大于 30 min,且不超过60 min。
1.2水洗酸洗之后的构件会继续放入清水中对其进行清理，该操作的目的是更好地去除构件表面存有的杂物和残留 的盐酸溶液，进而保障构件表面整洁，以便为下一助镀 环节打好基础。
1.3助镀处理该环节所使用的助液为氯化锌铵盐，该盐溶液会在 酸洗之后的构件表面生成一层助镀膜，助镀膜可保护构 件与空气充分接触而发生锈蚀，同时能够去除酸洗工序 之后残留在构件表面的铁的氧化物以及铁盐，实现构件 表面的最大活性。
1.4烘干规定在助镀槽和镀锌锅中间位置搭设一台烘干设 备，控制其预热温度在130〜180 °C之间。
由于夏天气温过高，会借助自然干燥的方式对构件进行烘干，冬天则 T f 充分借助烟气余热对其进行烘干。
以^上操作一方面是为了避免锌件在浸锌过程中因温度过高而导致构件变形问 —砷]题，另一方面是更好地去除锌件表面的残留水分。

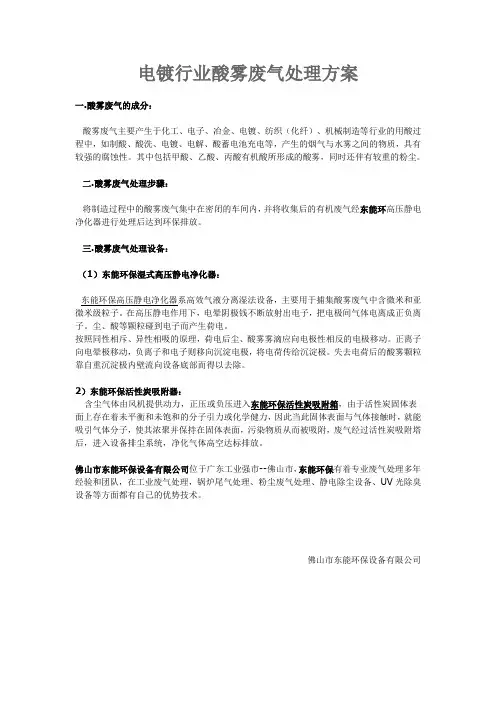

电镀行业酸雾废气处理方案
电镀行业酸雾废气处理方案
一.酸雾废气的成分：
酸雾废气主要产生于化工、电子、冶金、电镀、纺织（化纤）、机械制造等行业的用酸过程中，如制酸、酸洗、电镀、电解、酸蓄电池充电等，产生的烟气与水雾之间的物质，具有较强的腐蚀性。
其中包括甲酸、乙酸、丙酸有机酸所形成的酸雾，同时还伴有较重的粉尘。
二.酸雾废气处理步骤：
将制造过程中的酸雾废气集中在密闭的车间内，并将收集后的有机废气经东能环高压静电净化器进行处理后达到环保排放。
三.酸雾废气处理设备：
（1）东能环保湿式高压静电净化器：
东能环保高压静电净化器系高效气液分离湿法设备，主要用于捕集酸雾废气中含微米和亚微米级粒子。
在高压静电作用下，电晕阴极钱不断放射出电子，把电极间气体电离成正负离子。
尘、酸等颗粒碰到电子而产生荷电。
按照同性相斥、异性相吸的原理，荷电后尘、酸雾雾滴应向电极性相反的电极移动。
正离子向电晕极移动，负离子和电子则移向沉淀电极，将电荷传给沉淀极。
失去电荷后的酸雾颗粒靠自重沉淀极内壁流向设备底部而得以去除。
2）东能环保活性炭吸附器：
含尘气体由风机提供动力，正压或负压进入东能环保活性炭吸附箱，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过活性炭吸附塔后，进入设备排尘系统，净化气体高空达标排放。
佛山市东能环保设备有限公司位于广东工业强市--佛山市，东能环保有着专业废气处理多年经验和团队，在工业废气处理，锅炉尾气处理、粉尘废气处理、静电除尘设备、UV光除臭设备等方面都有自己的优势技术。
佛山市东能环保设备有限公司。
酸雾的捕集处理方法及优缺点有哪些？
酸雾的捕集处理方法及优缺点有哪些？热镀锌车间内弥散的酸雾，对建筑、设备、各种器材都具有强烈的腐蚀性，直接影响其使用寿命，恶化整条热镀锌线的作业环境，同时对职工的身心健康造成危害。
酸雾处理系统，分为捕集和处理两个部分。
酸雾的捕集，主要有以下三种配置方式。
（1）热镀锌酸雾的捕集酸雾放散区整体封闭罩结构方式酸雾的处理，无论批量热镀锌工艺，还是吹镀工艺，在欧美热镀锌业界，大部分采用镀前处理工序全封闭结构方式进行捕集，然手通过酸雾吸收塔进行中和吸收，见图1所示。
封闭罩结构尤其适合大批量、单一产品的镀前处理工序，如线材、管材、型材的吹镀生产线。
这种结构对酸雾的防扩散、吸收非常彻底，车间环境好。
由于其结构的封闭特性，对酸雾捕集用引风机的配置功率相对较小。
但是，封闭罩结构的酸雾处理系统，一次性建设投入较高。
不适合批量热镀锌工艺的多品种工件生产，尤其对于大型超规格工件的镀前处理，由于受到封闭罩结构的限制，无法灵活打调。
图1酸雾吸收系统之封闭罩示意图酸洗槽开式风帘下捕集结构方式在吹镀工艺中，以前有采用在每个酸洗槽上加装送、抽风方式，对酸雾进行捕集，其原理如图2所示。
在收集系统中，采用上部送风形成风帘，阻止酸雾上升逸出，下部抽风将酸雾抽出，进入处理系统中。
这种装置对于酸雾的收集效率可达80%～87%，对于水蒸汽的收集效率可以高达92%。
可以使质量浓度为15%的盐酸上方酸雾质量浓度由18mg/m3下降至2mg/m3。
从这种装置的实际运行情况来看，运行费用很大，因此，这种方式已经逐渐被淘汰。
图2吹镀钢管工艺中的送抽风酸雾捕集及处理系统原理酸洗槽体侧吸结构方式这种方式既适合于批量热镀锌工艺，也适合于吹镀工艺的生产线配置。
在结构设计中，针对酸雾的弥散特性，主要从两方面着手来处理，首先往酸洗溶液中添加酸雾抑制剂，用以抑制酸雾的挥发，然后再通过槽体上沿两侧的侧吸孔，对酸洗槽内挥发、弥散的酸雾进行捕集、吸收，进入酸雾吸收塔，进行中和吸收，如图3所示。
热镀锌盐雾腐蚀的机理
随着汽车工业的开展，汽车用热镀锌钢板的国产化程度不断提高，轿车的开展对热镀锌板的质量、品种和规格提出了更高的要求。
热镀锌板由于使用需要，长期暴露于大气中，易于受到大气中潮湿气、SO2以及Cl-等的腐蚀，影响产品质量，缩短产品的使用寿命。
在沿海城市及重工业地区，由于同时受到ph值、NO3、固体颗粒等影响，热镀锌板的腐蚀速率也会加快，对其耐腐蚀性能提出了更高的要求。
热镀锌板在盐雾实验中，外表锌层首先被腐蚀，腐蚀产物比拟疏松，呈白色絮状覆盖在钢板外表，称之为“白锈〞。
随着盐雾喷淋时间的延长，镀层逐渐被腐蚀殆尽，随后基板开场腐蚀，腐蚀产物为红色，称之为“红锈〞。
由此可见，镀层的厚度与组成是决定红锈产生时间，即镀层腐蚀完毕、基板开场腐蚀所需时间的决定因素。
本章通过盐雾腐蚀实验和电化学实验比拟稀土含量对镀锌板耐腐蚀性能的影响，并运用XRD分析腐蚀产物，对实际生产提出指导性意见。
1 镀层厚度的测量结果在镀前处理工艺及冷却方式一样的情况下，镀层厚度与热浸镀时间和锌液成分有关。
图4-1所示为采用传统镀锌液成分(Zn-0.177Al)浸镀时间与钢板外表镀层厚度之间的关系。
浸镀时间增加，镀层也逐渐增厚。
当浸镀时间较短(＜2min)时，镀层的连续性较差，容易产生漏镀。
浸镀时间超过120s后，镀层已完全覆盖钢板。
把钢板外表划分为9个区域，用测厚仪在每个区域取10个测量点进展测量，计算平均值作为此区域的平均厚度值，得到镀层厚度曲线(图4-2)。
结合钢板外表宏观形貌来看，传统镀锌液流动性较差，钢板出锌锅后外表锌液向下流动速率较慢，凝固后外表锌层存在波浪状起伏，两侧厚度差较大，厚度明显不均。
由于钢板出锌锅后采用竖直流平冷却的方式，因此靠近钢板底部的7、8、9三个点的平均厚度要高于其他各点。
整体上看，随着浸镀时间的延长，镀层厚度也呈增加的趋势。
图1 镀层平均厚度与浸镀时间的关系(不含稀土)图2 镀层不同区域厚度曲线图(不含稀土)(a)厚度曲线；(b)测量区域由3.1.2及3.3.1的计算可知，镀锌液中添加稀土元素后，锌液流动性增加，外表力降低，锌液与基板间的润湿角减小，因而在样板竖直凝固及冷却过程中，锌液不断向下流动，甚至滴落，最终样板外表的粘锌量较少。
酸雾处理的新方法
zso123
酸雾抑制剂中都含有表面活性剂，溶解 在酸雾中形成憎水基团，在酸溶液表面 上形成完整的活性分子覆盖层，成为单 分子膜。在酸液中间
，存在着活性分子聚集而形成的小型胶 柬。酸洗开始就产生了酸雾，此时酸性 氧化物和酸分子逸出酸液表面的多少与 覆盖层的厚薄、酸洗
中，对钢管进行酸洗时所产生的酸雾都 直接影响操作人员的身体健康和设备的 寿命。怎样能把酸雾迅速地、安全地从 车间内排放出去，保
护车间内的劳动环境，是近几年大家所 关心的问题．
液的温度、气体的产生量有关。
在各种热镀工厂中，环境保护的关键任 务在于如何进行酸雾控制及排放放．本 文对风幕式酸雾排
放装置的工作原理、装置的平面布置设 备结构和参数进行了介绍。生产实际表 明，该装置是热镀锌预处理排放酸雾的 一种简便高效的设施
．
在热镀锌生产工艺流程中，钢管必须首 先经过预热处理，尽管各生产厂家所采 用的酸洗介质不同，但在预处理阶段的 酸洗工序
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热镀锌酸雾的处理方法及各自的优缺点
热镀锌车间内弥散的酸雾，对建筑、设备、各种器材都具有强烈的腐蚀性，直接影响其使用寿命，恶化整条热镀锌线的作业环境，同时对职工的身心健康造成危害。
酸雾的捕集、处理方式，主要有以下三种配置方式。
1、酸雾放散区整体封闭罩结构方式。
酸雾的处理，无论批量热镀锌工艺，还是吹镀工艺，在欧美热镀锌业界，大部分采用镀前处理工序全封闭结构方式进行捕集，然手通过酸雾吸收塔进行中和吸收。
封闭罩结构尤其适合大批量、单一产品的镀前处理工序，如线材、管材、型材的吹镀生产线。
这种结构对酸雾的防扩散、吸收非常彻底，车间环境好。
由于其结构的封闭特性，对酸雾捕集用引风机的配置功率相对较小。
但是，封闭罩结构的酸雾处理系统，一次性建设投入较高。
不适合批量热镀锌工艺的多品种工件生产，尤其对于大型超规格工件的镀前处理，由于受到封闭罩结构的限制，无法灵活打调。
2、酸洗槽体侧吸结构方式。
这种方式既适合于批量热镀锌工艺，也适合于吹镀工艺的生产线配置。
在结构设计中，针对酸雾的弥散特性，主要从两方面着手来处理，首先往酸洗溶液中添加酸雾抑制剂，用以抑制酸雾的挥发，然后再通过槽体上沿两侧的侧吸孔，对酸洗槽内挥发、弥散的酸雾进行捕集、吸收，进入酸雾吸收塔，进行中和吸收。
这样既控制了车间的酸雾浓度，又减少了酸雾吸收塔的功率。
在气压较高时，通过向酸洗溶液中添加酸雾抑制剂，可大约抑制90%的酸雾挥发，因此，不需要开启酸雾处理系统，车间的酸雾浓度也比较低，抑雾效果也很好；但是在气压较低时，酸雾抑制剂对酸雾的抑制效果就大打折扣，只能抑制60%左右的酸雾弥散，此时，就需要开启酸雾处理系统。
当酸洗溶液中添加了酸雾抑制剂时，酸雾处理系统，只需要采用小功率的风机配置，即可满足对酸雾的浓度捕集、控制，且效果很好。
酸雾处理系统在国内已经得到了普遍应用，但是这种方式由于属于开放式捕集，如果不采用添加酸雾抑制剂加以辅助，如果保证对酸雾弥散的充分捕集，则系统配置的风机功率仍然很大。
为解决这一问题，酸雾处理系统结构配置中，必须在吸风罩及主风管上安装调节阀门，配合变频器，然后根据酸雾发生量来调整风量、风压、阻尼系数，提高吸收效率，可将排放
的HCl浓度降到5ppm以下，使车间环境能达到国家环保要求的标准。
3、移动伸缩封闭罩结构方式。
移动伸缩封闭罩结构方式，与酸雾放散区整体封闭罩结构方式相比，具有更完整的封闭性能。
通过在酸洗槽上方加装移动伸缩酸槽盖板，可以阻止酸雾向空间的外溢，有效的改善车间环境，同时更利于对酸雾进行更好的捕集，从而大大降低了酸雾处理系统的风机功率的配置，达到节能降耗的目的。
镀前处理工序中没有工件进行酸洗作业时，酸槽盖板对酸雾弥散的封闭性能更加优越。
设计中，一般遵循两个酸洗槽共用一个酸槽盖板的设计原则，酸槽盖板材质选择使用“钢结构+玻璃钢包覆”设计，酸槽盖板控制系统具有手动、自动控制两种模式，操作快捷、简便。
在酸雾处理系统的运行中，还可通过对风机进行变频控制，根据酸雾弥散量和环境气压的变化，调整风量、风压、阻尼系数等进行随机设定并变频控制，在必要时可全功率开启运行，在天气较好时，可调节降低功率，改善车间环境的同时，时能耗得以进一步降低。
捕集到的酸雾，通过引风机被转移到吸收塔体下部进风口，然后通过填料层，这时填料层上方的喷雾装置将位于塔底、经水泵增压后的氢氧化钠吸收液进行均匀喷淋，在填料层与酸雾进行气液两相充分接触吸收发生中和反应过程中，使气体中的氯化氢气体被液体吸收，净化后的气体再经除雾板脱水、除雾后由风机排入大气。
而吸收液流至塔底后，用水泵送回到吸收塔的顶部，继续循环使用。
移动伸缩封闭罩结构方式，适用于批量热镀锌工艺中镀前处理工序环保配置要求，对生成量较大的吹镀工艺而言，则适应性较差。
对于批量热镀锌工艺，这种结构是目前最有效地的酸雾捕集方式，由此组成的酸雾处理系统，功率配置最低，酸雾捕集及处理效率达到90%以上，完全满足中国国家标准，代表了当前对酸雾处理的最高水平。
