热浸镀锌中常见质量缺陷与防止
热镀锌带钢表面缺陷及解决措施
热镀锌带钢表面缺陷及解决措施一、锌粒：在热镀锌带钢表面上分布有类米粒的小点，习惯上称为锌粒。
锌粒缺陷大致可分两种：1.一种是带钢上下表面粘附大量颗粒状，在带钢局部增加了锌层厚度，造成表面粗糙不平，既不美观而对使用有害俗称锌粒。
表现形式有两种，其一颗粒较大的锌粒，成份主要是铁—锌化合物，也就是底渣，造成这种缺陷的原因是锌锅中底渣过多上浮，粘到钢板表面所引起的。
其二颗粒较小的锌粒，成份主要是铁—锌—铝化合物，也就是自由渣，造成这种缺陷的原因是锌锅中自由渣过多粘到钢板表面所引起的。
解决的方法：(1)合理的控制锌液温度450℃—470℃与带钢入锌锅温度480℃—490℃。
前者的目的是最大限度减少带钢表面铁的溶解度，后者是加速F2AL5层的形成。
(2)严格控制锌液中的化学成份，向锌锅中合理添加合金锭，保证锌液Al的百分含量在0.18～0.22%。
其目的一方面是稳定的锌液化学成份有利F2AL5层的形成，另一方面是锌液中过饱和的铁首先与足够量的铝结合形成铁—锌—铝化合物，也就是自由渣，以减少底渣的形成。
(3)提高原料表面清洁度，减少故障停机次数。
提高原料表面清洁度是为了在正常生产中最大限度减少带钢表面带入锌锅的“脏物”。
故障停机次数在很大程度上决定锌液中铁含量的多少，由于退火炉没有带钢停机防氧化功能，停机后炉内带钢表面大量氧化，启车后被带入锌锅，使锌液中铁含量急速增加。
同时停机后带钢长时间停留在锌液中使F2AL5层遭到破坏铁会大量溶入锌液中。
而在正常生产条件下大量的铁是无法形成自由渣的，这时就会直接形成底渣。
故障停机的随机性和停机时间的不确定性使提前和临时添加铝变得可操作性不强。
减少故障停机次数和时间是解决问题的根本办法。
(4)及时清理表渣及定期清理底渣。
2.另一种是生产1.4mm规格以上的镀锌板，在带钢两边部出现锌粒缺陷。
造成这种缺陷的原因主要是由于机组速度低、锌液流入锌锅时多集中在边部、边部冷却快、带钢与气刀喷嘴不平行且呈凹形等原因造成了厚规格边部易出现锌粒缺陷。
镀锌线常见缺陷原因及对策
1】附着氧化物.形态：镀锌层易于剥落（大片或小块状）剥片下底材表面有氧化现象，呈黑色、蓝色或黑蓝混合，一般上未发生剥落之前镀层会先形成针孔状且镀层表面形态亦会有点怪异（锌花呈立体状突出、表面特别明亮…等）；另类状况，产线因故造成短暂停机时，如非氧化炉气氛控制不良致钢材表面生成可剥落性氧化锈皮，当此部份经过锌池被气刀吹落而形成裸露黑点，被吹落锈皮除浮出锌池表面外，亦有部份可能会悬浮于锌浴内，此往往需较长时间方能将其全部带出。
成因：可分为炉区与非炉区因素炉区因素：-空气/瓦斯燃烧比及流量控制不正确导致炉内气氛之CO、O2含量不恰当-炉温太低或与板温搭配不当、板温太低-露点太高，即含水量（出0）太高-板温突变致炉温变化过大，此与底材厚度、粗糙度、表面状态…等有关非炉区因素：-清洗不良-水洗段水质不佳对策：a）预防炉区有漏气现象b）预防炉区各冷却水系统有泄漏现象c）谨慎及适当控制非氧化炉气氛CO%: 3 - 5 % ;炉温〉1200 Cd）适当控制碱洗条件：游离碱、碱比值、碱洗温度e）水质不佳时加开旁通软、纯水手动阀f） H2与钢板反应不佳时，可提高板温以促进还原速率或降速以增加反应时间形态：镀层易于剥落，表面附有黑色粉状，底材有时也会有蓝化现象，黑色粉物有可能为氧化物，亦有可能为炭（C）粉，所以需先做实验或以经验来观察判断（多数出现于头尾端处）成因：-炉区气氛控制不当（CO%太高）对策：a）适当控制炉区气氛：CO % : 2 -3 %3】锌渣过多形态：一种为块状（氧化剥落片之渣）;另一种为颗粒状（金属间化合物）其可分为两种-顶浮渣及底渣。
这些渣物会造成钢板表面粗糙（分布于钢板全面或两侧边缘），严重的话收卷后易形成翘边。
成因：-锌池温度变化过大，尤其是在沉放大锌锭时浸入过快易造成其周围温度变化-AL含量过高，若Al含量过低易生成底渣，故Al含量应控制于0.18 -0.22 %为佳-停机缺陷或其它因素造成的氧化物剥片-底材表面缺陷易造成锌渣附着对策：a）尽量维持锌池温度稳定。
热镀锌常见的质量缺点及产生原因

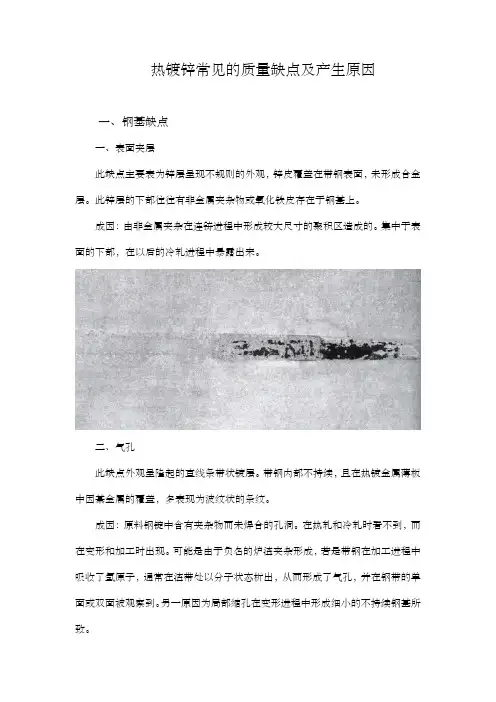

热镀锌常见的质量缺点及产生原因一、钢基缺点一、表面夹层此缺点主要表为锌层呈现不规则的外观，锌皮覆盖在带钢表面，未形成合金层。
此锌层的下部往往有非金属夹杂物或氧化铁皮存在于钢基上。
成因：由非金属夹杂在连铸进程中形成较大尺寸的聚积区造成的。
集中于表面的下部，在以后的冷轧进程中暴露出来。
二、气孔此缺点外观呈隆起的直线条带状镀层。
带钢内部不持续，且在热镀金属薄板中因棊金属的覆盖，多表现为波纹状的条纹。
成因：原料钢锭中含有夹杂物而未焊合的孔洞。
在热轧和冷轧时看不到，而在变形和加工时出现。
可能是由于负名的炉渣夹杂形成，若是带钢在加工进程中吸收了氢原子，通常在渣带处以分子状态析出，从而形成了气孔，并在钢带的单面或双面被观察到。
另一原因为局部缩孔在变形进程中形成细小的不持续钢基所致。
3、孔洞此缺点表现为贯穿带钢上下表面的材料不持续的外观。
成因：材料破裂的结果。
在热轧时，若是带钢横断面局部经受的压力过大，使其应变超过了钢的塑性（应变能力），就会出现孔洞。
带钢愈薄，这种情形就愈明显。
一般情形下，钢中的气孔、粗大的夹杂或轧入的异物、或轧前钢表面存在严峻的机械操作，均会引发带钢横截面强度减弱。
4、氧化铁皮缺点此缺点外观呈镀层下陷的细小的凹坑状和浮雕状，是在热轧时氧化铁皮坑和疤被轧入钢基内而引发。
氧化铁皮虽然可在酸洗时除掉，但不能肃除。
这些缺点的外观呈点状、线状，也可能呈大范围的片状。
残余氧化铁皮在酸洗时如未洗掉则在冷轧时被轧入表面，它们也呈点状、线状和大范围的片状，一般无规则地散布在带钢表面。
成因：在热轧带除鳞时由高压不压力不足造成的。
在热轧时残余的氧化铁皮被轧入带钢；在酸洗不足的情形下冷轧时被轧入。
二者的形态和散布密度不相同。
五、原板擦伤此缺点外观分为两种状态：1）热轧、酸洗、冷轧划痕多为沿轧制方向的沟状条纹，其划痕的镀锌层往往因合金层生长速度较快而致使该处镀层较厚。
在沟槽内一般无氧化铁皮存在。
成因：带钢热轧或冷轧时板面有金属屑碎片，这些金属碎片被推到其端部而形成缺点。
钢结构热浸锌中常见表面缺陷及防止措施

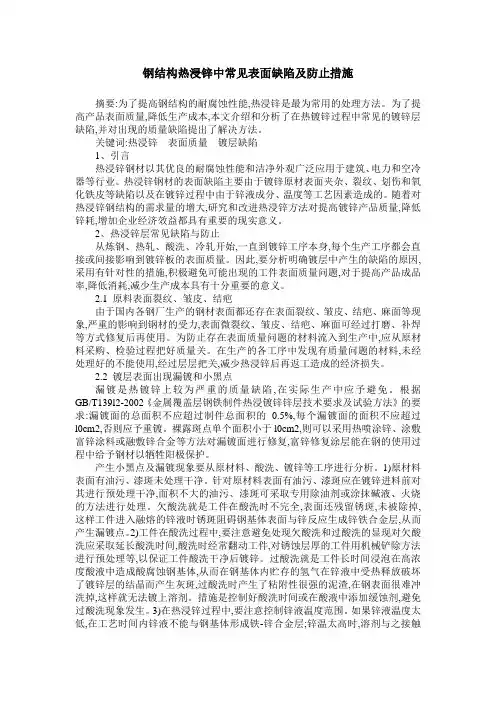

钢结构热浸锌中常见表面缺陷及防止措施摘要:为了提高钢结构的耐腐蚀性能,热浸锌是最为常用的处理方法。
为了提高产品表面质量,降低生产成本,本文介绍和分析了在热镀锌过程中常见的镀锌层缺陷,并对出现的质量缺陷提出了解决方法。
关键词:热浸锌表面质量镀层缺陷1、引言热浸锌钢材以其优良的耐腐蚀性能和洁净外观广泛应用于建筑、电力和空冷器等行业。
热浸锌钢材的表面缺陷主要由于镀锌原材表面夹杂、裂纹、划伤和氧化铁皮等缺陷以及在镀锌过程中由于锌液成分、温度等工艺因素造成的。
随着对热浸锌钢结构的需求量的增大,研究和改进热浸锌方法对提高镀锌产品质量,降低锌耗,增加企业经济效益都具有重要的现实意义。
2、热浸锌层常见缺陷与防止从炼钢、热轧、酸洗、冷轧开始,一直到镀锌工序本身,每个生产工序都会直接或间接影响到镀锌板的表面质量。
因此,要分析明确镀层中产生的缺陷的原因,采用有针对性的措施,积极避免可能出现的工件表面质量问题,对于提高产品成品率,降低消耗,减少生产成本具有十分重要的意义。
2.1 原料表面裂纹、皱皮、结疤由于国内各钢厂生产的钢材表面都还存在表面裂纹、皱皮、结疤、麻面等现象,严重的影响到钢材的受力,表面微裂纹、皱皮、结疤、麻面可经过打磨、补焊等方式修复后再使用。
为防止存在表面质量问题的材料流入到生产中,应从原材料采购、检验过程把好质量关。
在生产的各工序中发现有质量问题的材料,未经处理好的不能使用,经过层层把关,减少热浸锌后再返工造成的经济损失。
2.2 镀层表面出现漏镀和小黑点漏镀是热镀锌上较为严重的质量缺陷,在实际生产中应予避免。
根据GB/T139l2-2002《金属覆盖层钢铁制件热浸镀锌锌层技术要求及试验方法》的要求:漏镀面的总面积不应超过制件总面积的0.5%,每个漏镀面的面积不应超过l0cm2,否则应予重镀。
裸露斑点单个面积小于l0cm2,则可以采用热喷涂锌、涂敷富锌涂料或融敷锌合金等方法对漏镀面进行修复,富锌修复涂层能在钢的使用过程中给予钢材以牺牲阳极保护。
浅谈热镀锌表面缺陷分析及控制
浅谈热镀锌表面缺陷分析及控制对热镀锌层表面的缺陷原因进行了分析，并根据生产实践提出一些控制表面缺陷的方法。
标签：热镀锌；镀层缺陷；缺陷控制热浸镀锌是提高钢铁抗大气腐蚀性能的有效方法之一，因其镀层性能优良、使用寿命长、作为保护层基本不维护而被广泛应用于输电铁塔、微波塔、高速公路护栏、路灯杆、电力金具等长期室外暴露的钢铁制件的防腐蚀。
热镀锌层表面有许多常见质量缺陷如漏镀、条状羽毛白花纹、镀层超厚、粗糙、灰暗、泪痕条纹、龟裂纹、晶体状凸起纹、“白锈”等，其影响因素较多，且控制相对较难。
对此，可以从加强工艺控制着手，辅以必要的工艺措施，以提高热镀锌表面质量。
下面就热镀锌层表面缺陷原因及控制方法进行分析：1、表面预处理表面预处理不好是造成漏镀（露铁）的主要原因。
钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀（露铁）。
另一种情况则是因酸洗过程中酸洗件比较集中、堆放密集、重量大等因素，造成欠酸洗和夹线，或因酸洗浓度过高使酸盐沉淀于表面、沟槽之中，不水洗或水洗不彻底，也很容易形成漏镀、虚镀现象。
再者，因溶剂老化、失效，加之在烘干过程中没有及时将工件摆开，或烘干时间较长使钢件表面出现二次微氧化、形成酸性铁盐覆盖在表面上时，也极易出现漏镀，特别是在相对湿度较大的气候和大雾天气时较为常见。
此种情况往往容易被忽视。
此外，采用溶剂热镀锌时，最常用的ZnCl2与NH4Cl混合水溶液的配比不正确时，没有形成共晶点，特别是在浓度过高的情况下，在支撑板焊接角缝圆形孔内极易出现夹灰性漏镀。
2、镀锌层厚度不够镀锌层厚度达不到标准要求将直接影响产品的使用寿命。
镀锌层厚度不够的原因如下。
（1）锌液温度的影响。
当锌液的温度低于430℃时，锌铁扩散速度低，不易生成足够的铁锌合金层，整个镀层就薄；当温度在460℃时锌层增厚，当温度继续升高，锌液变稀，锌层又变薄。
连续热镀锌钢漏镀原因分析及预防
连续热镀锌钢漏镀原因分析及预防摘要：工业化发展对钢材耐腐蚀性产生了很高的要求。
热镀锌是最常见且最有效方法之一，能提高板带耐腐蚀性，因其涉及因素多，如来料质量、退火、钝化等，必然会出现黑点、漏镀等缺陷。
漏镀是热浸镀中常见缺陷之一，其对带钢耐腐蚀性、外观及寿命产生了深远影响。
关键词：热镀锌；漏镀；预防一、连续热度锌退火炉退火炉是连续热镀锌生产线的重要部分，在钢带热镀锌前完成退火过程，完成情况会影响镀锌钢表面质量、机械性能及生产线生产率。
1、设备配置。
①预热段在带钢未加热前先预热，预热后加热炉能量消耗可降低10%。
并更好地利用镀锌功效，可燃气体不能直接用来预热，需换热器预热。
②加热段是带钢加热后得到结晶，将其表面的铁皮氧化还原为纯铁层，符合热镀锌要求。
加热时通过辐射管间接加热能使带钢表面更干净，而且加热速度不应太快，以免带钢变形。
③均热段是在必要的退火温度下使带钢保温一段时间(约30s)，以确保带钢完全结晶。
和加热段一样，辐射管也被用来间接加热。
一般来说，加热段及均热段是一体的，但其辐射管的数量与加热段不同。
④缓冷段实际上是一个控制不同温度的过程，并且为确保此段带钢温度，若电加热体在预热及冷却时速度快，应采取适当措施辅助加热。
⑤快冷段是冷却加热带钢，以保持和锌锅相同温度，而且在气体还原气氛下，带钢表面不发生氧化。
2、作用。
①将钢带加热到还原性气氛中的退火温度，并维持足够时间来处理冷轧应力、细化晶粒、调整组织、消除结构缺陷和改进钢带机械性能。
②炉内退火在氮氢保护气氛中完成，带钢带钢氧化膜被还原为活性海绵铁，为下一步热镀锌提供热基准表面。
清洁钢带表面。
钢带在直烧段中，由轧制油组成的污染物在明火中燃烧蒸发，能获得清洁的钢带表面。
④完成退火后钢带在退火炉末端由几台急冷风机冷却，将其降至入锅前所需温度，以便钢带能在最佳温度下完成热镀锌。
二、连续热镀锌退火炉设备的特点1、科学合理控制带钢张力。
由于退火炉每个炉段工作条件不同，因而每个炉段或每个过程带钢张力不同。
热镀锌表面亮点缺陷分析及控制
热镀锌表面亮点缺陷分析及控制摘要：热镀锌是一种常见的防腐涂层工艺，在工业生产中被广泛应用。
热镀锌表面的亮点缺陷是影响产品质量的重要因素之一。
本文对热镀锌表面的亮点缺陷进行了详细的分析和控制，包括缺陷形成机制、影响因素、检测方法和控制措施等方面的内容，并提出了未来研究的展望。
关键词：热镀锌、亮点缺陷、形成机制、影响因素、检测方法、控制措施正文：一、热镀锌表面亮点缺陷的形成机制热镀锌表面的亮点缺陷是由于锌液滴在钢板表面停留时形成的一种局部高亮度区域。
在镀锌过程中，锌液滴在钢板表面停留的时间是非常短暂的，一般在几十毫秒的时间内，因此热镀锌表面的亮点缺陷只发生在短暂的时间内。
在短暂的时间内，锌液滴会发生各种物理化学反应，形成不同形态的亮点缺陷，包括欧姆变色、凸起、凹陷、斑点等。
二、热镀锌表面亮点缺陷影响因素热镀锌表面亮点缺陷的形成不仅与镀锌工艺参数有关，还与钢板材质、表面质量、表面处理、气氛等因素有关。
其中，钢板表面质量是影响镀层质量的重要因素之一。
钢板表面的油污、氧化物和锈蚀等物质会影响锌液滴的形态和流动性，进而影响热镀锌表面的亮点缺陷。
表面处理和气氛的质量也会影响亮点缺陷的形成。
三、热镀锌表面亮点缺陷的检测方法热镀锌表面亮点缺陷的检测方法包括目视检查、显微镜检查、金相分析和电子显微镜分析等方法。
其中，显微镜和电子显微镜分析是目前比较常用的方法。
四、热镀锌表面亮点缺陷的控制措施热镀锌表面亮点缺陷的控制措施包括选用优质的钢板、提高表面质量、控制气氛质量、优化镀锌工艺参数等方面。
要控制热镀锌表面的亮点缺陷，需要将不同的控制措施结合起来，达到系统性、综合性的控制效果。
五、未来研究展望热镀锌表面亮点缺陷的控制是热镀锌工艺研究的一个重要方向。
未来的研究可以从以下几个方面入手：研究亮点缺陷的形成机制和影响因素；开发新的表面处理技术和气氛控制技术，提高表面质量和气氛稳定性；研究镀锌工艺参数与亮点缺陷的关系，以及优化工艺参数，控制亮点缺陷的形成。
热镀锌钢板表面质量缺陷原因分析及其改善措施
热镀锌钢板表面质量缺陷原因分析及其改善措施摘要：介绍了在热镀锌钢板生产过程中，钢板表面质量缺陷的种类，并就常见的表面质量缺陷进行了原因分析，并提出了相应的改善措施，对提高热镀锌带钢产品质量具有指导意义。
关键词：热镀锌；表面缺陷；改善措施近年来，随着镀锌板材在汽车、家电等领域的广泛应用，对镀锌钢板表面质量的要求也越来越高。
在生产实践中，因各种因素造成的镀锌钢板表面质量缺陷会对生产企业带来巨大的经济损失。
提高镀锌产品表面质量已成为各大冷轧生产企业管理工作的重点。
1 热镀锌钢板质量缺陷种类在实际生产过程中，热镀锌钢板质量缺陷包括：表面污染、色差、色斑、漏镀、锌渣粘附、凹坑、表面亮点、麻点、波纹、划伤及沉没辊条纹等，下面就一些常见的镀锌钢板表面缺陷产生的原因进行分析，并提出相应的改善措施。
2 常见的表面质量缺陷原因分析及改善措施2.1 表面凸点或黑斑由于基板表面划伤、粗糙度差异等缺陷，使得基板与锌液在不同部位所产生的合金反应具有较大差异。
虽然镀锌后可以填平部分缺陷，但基板表面差异仍能表现出来，形成薄厚不一的镀层，从而造成局部出现凸点。
同时基板表面缺陷对Zn-Fe合金的生长速度具有明显的促使作用，若Zn-Fe合金生长过快并透过镀层，便会在表面产生黑斑。
改善措施：提高基板表面质量，防止酸洗和轧制生产过程中对带钢造成的机械损伤，同时检查镀锌线入口段及炉区段设备的运行状况，以避免划伤来料。
2.2 漏镀由于各种原因使得基板局部浸镀时未浸润，造成该区域未形成镀层。
基板表面的污染物、轧制氧化铁皮、油污、锈迹等均会使局部浸润性降低，从而造成带钢漏镀；同时基板内含有C、Si、Mn、P等微量元素，在镀锌前对基板进行加热过程中，这些微量元素可能产生偏析，在基板表面形成氧化物，从而使表面浸润性降低。
如，当Si含量较高时，更容易出现漏镀、镀层表面表面光滑度差等缺陷。
改善措施：⑴提高原材料表面质量，避免设备液压油、润滑脂等对基板表面的污染；⑵通过对锌液成分调节以增强锌液的流动性和黏附力，以提高其浸润性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镀锌后再返工造成的经济损失。
２ ２００６ 年 我 厂 因 镀 锌 质 ３．２ 镀件表面小黑点及漏镀
量问题需处理的情况（ 如表 １）
漏镀是热镀锌上较为严重的质量 缺 陷 ， 应 予 避 免 。 ＧＢ／Ｔ１３９１２ － ２００２
由表 １ 可以看出， 镀锌中的质量缺 陷 给 企 业 造 成 了 不 少 经 济 损 失 。下 面 就 造成镀锌质量缺陷的原因进行分析。
３．２．６．５ 锌液不洁净 等 原 因 ， 会 将 碳 黑 、烧 焦 的 溶 剂 残 渣 、锌 灰 、锌 渣 等 夹 杂物在纯锌层中间及表面上形成黑点 及灰斑等， 应尽可能地减少杂质带入锌 锅， 定期对锌液进行净化、捞渣。
３．２．６．６ 镀锌工具将 溶 剂 擦 去 及 烧 掉， 使该处镀不上或镀锌工具与镀件碰 撞受力擦掉镀锌层。
铁合金层， 从而产生漏镀点（ 块） 。对欠 （ 即降低表面张力） ， 使锌液能很好地附
酸洗应采取延长酸洗时间， 酸洗时经常 着于钢件基体上， 顺利进行合金化过程。
翻动工件， 对锈蚀层厚的工件用机械铲
３．２．３．５ 涂上溶剂的钢 件 在 遇 到 锌
除方法进行预处理等， 以保证工件酸洗 液时， 溶剂气化而产生的气浪起到了清
３．２．６．１ 锌液温度太 低 时 ， 在 工 艺 时间内锌液不能与钢基体形成铁－ 锌合 金层， 控制镀锌温度是保证镀锌质量的 关键因素， 一般钢构件镀锌温度应控制 在 ４４０℃－ ４６５℃。
３．２．６．２ 锌温太高时 ， 溶 剂 与 之 接 触后被烧去， 无法镀上， 且锌温过高加 速铁质锌锅的腐蚀， 产生大量的锌渣。
干净后镀锌。
除 锌 液 上 的 氧 化 锌 、氢 氧 化 铝 及 碳 黑 颗
３．２．２．２ 过 酸洗就是工件长时 间 浸 粒等作用。
泡在高浓度酸液中造成酸腐蚀钢基体，
３．２．４ 如 果 溶 剂 工 序 在 以 下 方 面
从而在钢基体内贮存的氢气在锌液中受 的工艺参数控制不好容易产生漏镀：
热释放破坏了镀锌层的结晶而产生灰
围， 在空气中由二价铁变三价铁出现铁
３．２．２．３ 酸池表面的油 污 、 碳 黑 等 锈， 铁 离 子 浓 度 应 控 制 在 ２５ｇ／ｌ 以 内 ； 若
杂质未及时清除， 钢构件从酸池中出来 铁离子偏高， 应在溶剂中加入一定量的
粘附在工件上， 水洗时又冲洗不干净， 过氧水使二价铁氧化为三价铁沉淀， 溶
在传统的实时报警程序中， 报警信息源完全由子站决定， 而 子 站 存 在 漏 报 、误 报 、重 复 报 警 等 问 题 ， 其 危 害 是 显 而 易 见 的： 警报过多会削弱值班人员的可信度， 使得后来的报警ห้องสมุดไป่ตู้以 受到应有的重视。但是， 如果维护员限制主站报警数量， 也许 会错过最佳报警时间， 从而在面对突发事故时显得束手无策。 实时报警程序通过启动逻辑条件判据和算法进行可信度分 析 ， 突 出 真 实 事 件 、淡 化 可 疑 告 警 ， 收 集 可 疑 信 息 让 维 护 人 员 集中处理并记录下维护员的销缺情况。告警可信度分析在提 高了事件处理能力的同时， 保证了事件的可信度。
６ 结束语
随 着 ２２０ｋＶ 无 人 值 班 变 电 站 全 面 实 行 集 中 监 控 以 后 ， 可 以真正实现将庞大的电网信息传送到监控中心， 使监控运行 人员一目了然地掌握整个辖区内电网的运行工况， 从而做到 对事故的快速响应。电网的高速发展正在改变我们对集控自 动化软件的研发速度。本文提出的 ２２０ｋＶ 集控自动化软件设 计 方 案 虽 然 是 新 形 势 、新 技 术 、新 需 求 的 结 合 ， 还 需 要 在 今 后 实践中进一步检验和改进。
３．１ 原 材 料 表 面 裂 纹 、 皱 皮 、 结 疤 、 麻面
目前， 国内各钢厂生产的钢材表 面都还存在表面裂纹、皱皮、结疤、 麻面等现象， 严重的影响到钢材的受 力， 表面微裂纹、皱皮、结疤、麻面 可经过打磨、补焊等方式修复后再使 用。为防止存在表面质量问题的材料 流入到生产中， 应从原材料采购、检 验过程把好质量关。在生产的各工序 中发现有质量问题的材料， 未经处理 好的不能使用， 经过层层把关， 减少
后 钢 件 表 面 上 的 一 些 铁 盐 、氧 化 物 及 其 漏镀因素
它脏物。
工件从溶剂中出来后带有一定的
３．２．３．２ 净化钢件浸入锌液 处 的 液 液 体 溶 剂 ， 液 体 溶 剂 遇 到 高 温 锌 液 时 会
相锌， 使钢件与液态锌快速浸润并反应。 发生爆锌现象， 这样既不安全又浪费
３．２．３．３ 在 钢 件 表 面 沉 积 一 层 盐 锌 ， 所 以 在 镀 锌 前 应 进 行 一 定 的 烘 干 。
３．２．２ 酸洗、水洗工序引起 的小黑点及漏镀因素。
３．２．２．１ 欠 酸 洗 就 是 工 件 在 酸洗时不完全， 表面还残留锈斑
８８ ２００７．７（ 总第 ８８ 期）
交流与探讨
广西电业
ＧＵＡＮＧ ＸＩ ＤＩＡＮ ＹＥ
未被除掉， 这样工件进入融熔的锌液时
３．２．３．４ 溶剂受热分解时（ 指干法）
锈斑阻碍钢基体表面与锌反应生成锌 使钢件表面具有活性作用及润湿能力
３．２．４．１ 溶剂浓度太低 、 水 份 较 高
斑， 过酸洗时产生了粘附性很强的泥渣， 容易引起钢表面氧化， 溶剂浓度应控制
在钢表面很难冲洗掉， 这样就无法镀上 在 ２００ｇ／ｌ－ ４００ｇ／ｌ。
溶剂。措施是控制好酸洗时间或在酸液
３．２．４．２ 溶剂中含铁量 超 过 允 许 范
中添加缓蚀剂， 避免过酸洗现象发生。
３．２．１．３ 含 碳 量 愈 高 ， 酸 洗 后 粘 附 于钢结构表面的碳黑微粒就愈多， 若被 带入溶剂或锌液中容易造成小黑点， 同 时 ， 在 热 镀 锌 时 Ｓｉ 能 取 代 Ｃ 而 使 碳 呈
石墨状游离出来， 附着于镀锌层 表面。此情况在温水水洗干净， 溶剂浓度、温度控制比较好的情 况下不易出现漏镀。
［关键词］ 热镀锌； 麻面； 漏镀
１ 前言
３ 镀锌层常见质量缺陷
随着电力事业的快速发展， 输电
与防止
线路铁塔、钢管塔及变电站构支架的 需求量越来越大， 热镀锌的生产量也 越来越大， 而锌锭的生产量不能与热 镀锌生产量同步发展， 造成锌锭不能 满 足 需 求 ， 锌 锭 价 格 由 ２００６ 年 初 的 １４０００ 元 ／ｔ 猛 涨 到 ３６０００ 元 ／ｔ， 每 吨 产 品 的 镀 锌 锌 锭 成 本 上 升 了 １５００ 多 元 。 随着钢构件制造业竞争日益激烈， 钢 构件产品的投标价在不断降低。因此 研究和改进热镀锌方法对提高镀锌产 品质量， 降低锌耗， 增加企业经济效 益都具有重要的现实意义。
时没有冲洗掉， 遇空气后由二价铁变为 易出现漏镀黑斑， 应采取定期过滤的方
三价铁， 此处就镀不上锌。
法， 除去多余的杂质， 并加入适量的活
３．２．３ 浸 溶 剂 工 序 引 起 的 小 黑 点 化剂， 增加溶剂的活性。
及漏镀因素
３．２．４．５ 钢件浸溶剂后 ， 在 空 气 中
钢构件在热浸镀锌前浸粘溶剂的 停留时间过长， 二价铁氧化为三价铁出
３．２．６．３ 钢件在进入 锌 液 处 时 锌 灰 未能很好清除， 使溶剂首先与之接触后 被烧去， 失去溶剂镀不上， 应在钢件下 锅前将其锌液表面的锌灰清除干净。
３．２．６．４ 锌 液 表 面 上 的 铝 含 量 太 高， 使溶剂首先与之化合后产生了三氯 化铝而挥发掉， 从而失去溶剂的作用， 导致镀锌不上。加铝方式采取小量加铝 锌合金的方式， 铝的含量应控制在 ０．００５％～０．０２％范 围 。在 锌 液 中 添 加 铝 的 作用是提高镀层光亮性和减小锌液面 锌的氧化， 减少锌灰的生成。
目的是为了保证钢件在热浸镀锌时， 使 现铁锈， 造成漏镀， 应加强工序能力控
其表面的铁基体在短时间内与锌液起 制使流程畅通， 如果遇到设备故障出现
正常的反应而生成一层铁－ 锌合金层。 表面返锈现象， 应再进行酸洗等工序后
其作用机理为：
再进行镀锌。
３．２．３．１ 清洁钢铁表面 ， 去 除 酸 洗
３．２．５ 烘 干 过 程 引 起 的 小 黑 点 及
广西电业
ＧＵＡＮＧ ＸＩ ＤＩＡＮ ＹＥ
交流与探讨
热浸镀锌中常见质量缺陷与防止
王琰姣
（ 广西送变电建设公司铁塔厂， 南宁市 ５３００３１）
［摘 要］ 热浸镀锌防腐方式是钢构件防腐中采用最为常见的方法， 热浸镀锌中因各种质量缺陷导致返镀处理量大， 甚至报 废。由于近年锌锭价格的不断上涨， 导致镀锌成本的不断上升， 本文结合镀锌工作经验， 详细介绍和分析了在热镀锌过程中常见 的镀锌层缺陷， 并对出现的质量缺陷提出了解决方法。
焊接镀件如存在气孔， 在高温镀锌 时， 气孔中喷出的气体阻止镀件与锌液 的 反 应 造 成 漏 镀 ； 焊 （ 下接第 ８１ 页）
２００７．７（ 总第 ８８ 期） ８９
交流与探讨
广西电业
ＧＵＡＮＧ ＸＩ ＤＩＡＮ ＹＥ
供专家知识库， 记录了各种电力系统故障的模拟信息， 可以反 演 出 事 故 发 生 时 的 各 种 一 、二 次 设 备 动 作 、各 类 报 警 等 现 象 ， 提示值班员判断出事故类型并选择出相应处理步骤， 能对培 训结果进行统计分析， 起到事故处理模拟演练的作用， 有效地 解决了集控站值班员故障培训存在的不足。 ５．５ 告警可信度分析
