solidworks螺旋叶片展开步骤
螺旋展开步骤：
1、分别绘制叶片内、外圆草图（两个草图，绘制螺旋线/涡状线
要求只包含一个圆的草图）；
2、分别绘制内、外圆螺旋线（菜单：插入-曲线-螺旋线/涡状线）；
3、分别绘制内、外圆3d草图（草图-3d草图）；
4、钣金-放样折弯，选择内、外圆3d草图，输入壁厚，完成叶片
绘制，
5、钣金-展开，单击展开后的螺旋叶片，选择正视于（Ctrl+8），
展开图形中出现长方形，长边即为叶片展开外圆，内圆可通过展开外圆尺寸减去叶片宽（X2）计算，或可通过绘制草图的方法确定展开内、外圆尺寸：绘制草图—选择周边圆即可绘制展开后的外圆草图，内圆按常规圆心绘制即可。
基于SolidWorks螺旋叶片的展开
搅拌筒叶片主要数据：成型的直径、轴的直径、螺旋距离。
开的料是圆形。
开料的开口圆环。
开口圆环（环式扇形）内径=√[（轴的直径×π）×（轴的直径×π）+螺旋距离×螺旋距离]开口圆环（环式扇形）外径=开口圆环内径+（成型的直径-轴的直径）开口圆环（环式扇形）外弧长=√[（成型的直径×π）×（成型的直径×π）+螺旋距离×螺旋距离]给你个公式D=外径(圆盘大径) d=内径(钢管外径) 螺距P(((3.14159*D)平方+P平方)再开平方=L1(3.14159*d)平方+P平方)再开平方=L2下料外径=L1*(D-d)/(L1-L2)下料内径=外径-320(叶片宽*2)下料内径要比计算尺寸稍小然后将多块圆盘叠加在一起,对齐点焊用车床加工内孔加工至比钢管直径大1-2毫米这样会便于组对.理论下料尺寸:850*530已知螺旋轴480mm外径是800mm拉伸长是546mm它的下料方式是怎么下？另外急求它的近似的计算公式！方法一：1 螺旋叶片绘制过程螺旋叶片是由内外两条螺旋线组成的，先作出叶片的内外螺旋线，再通过放样即可作出螺旋叶片三维图。
1.1 搅拌筒及叶片参数的确定用SolidWorks作螺旋线，需要先确定螺旋线的起始圆。
图1为搅拌筒前锥叶片断面图图中叶片的螺旋面外张，因搅拌筒螺旋线是变螺距的，所以只能通过高度和圈数来生成螺旋线。
由图1得搅拌筒外锥螺旋线的起始圆φ=1 673 mm，锥度10.85°，高度 1 605 mm，圈数0.872 5；搅拌筒内锥螺旋线的起始圆φ=809 mm，锥度10.85°，高度1 605，圈数0.872 5，且两起始圆之间的距离为83 mm。
2.2 内外锥螺旋线的绘制打开SolidWorks界面，依次点击“新建”→“零件”→“曲线”→“螺旋线/涡状线”→“上视基准面”→“以原点为圆心画圆”输入“1 673”。
Solidworks建模设计的排风扇，操作简单，小白也能上手完成。
Solidworks建模设计的排风扇，操作简单，小白也能上手完
成。
排风扇用Solidworks建模，keyshot6.0渲染。
排风扇
排风扇主要有两部分构成：固定座和风扇。
一、固定座
1、在前视基准面绘制草图并拉伸。
2、拉伸切除
3、拉伸切除形成4个安装孔。
4、抽壳
固定座主体建模已经完成，只需4步操作，完成好搜对直角处进行圆角处理。
二、风扇
1、在右视基准面上绘制草图并旋转。
2、绘制螺旋线
首先在前视基准面上绘制如下草图。
选择螺旋线命令，按下图参数设置。
3、扫描
在上视基准面上绘制如下草图。
选择扫描命令，这样一个风叶片建模完成，圆角处理。
4、阵列
将上面绘制好的一个风叶片进行阵列即可形成风扇整体。
这样整个风扇的建模也已经完成，将风扇和固定座装配在一起，排风扇就建模完成。
整个排风扇的建模过程十分简单，有兴趣的小伙伴可以按照文中步骤试着练习一下，如果有不清楚的地方可以在文末留言，也可以私信获取模型源文件。
创作不易，欢迎大家转发+关注，大家的每一次转发关注都是对我最大的支持，谢谢大家。

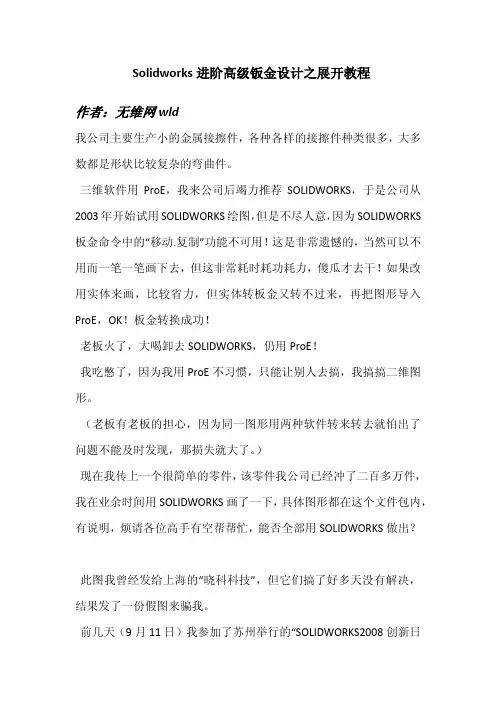

Solidworks进阶高级钣金设计之展开教程
Solidworks进阶高级钣金设计之展开教程作者：无维网wld我公司主要生产小的金属接擦件，各种各样的接擦件种类很多，大多数都是形状比较复杂的弯曲件。
三维软件用ProE，我来公司后竭力推荐SOLIDWORKS，于是公司从2003年开始试用SOLIDWORKS绘图，但是不尽人意，因为SOLIDWORKS 板金命令中的“移动.复制”功能不可用！这是非常遗憾的，当然可以不用而一笔一笔画下去，但这非常耗时耗功耗力，傻瓜才去干！如果改用实体来画，比较省力，但实体转板金又转不过来，再把图形导入ProE，OK！板金转换成功！老板火了，大喝卸去SOLIDWORKS，仍用ProE！我吃憋了，因为我用ProE不习惯，只能让别人去搞，我搞搞二维图形。
（老板有老板的担心，因为同一图形用两种软件转来转去就怕出了问题不能及时发现，那损失就大了。
）现在我传上一个很简单的零件，该零件我公司已经冲了二百多万件，我在业余时间用SOLIDWORKS画了一下，具体图形都在这个文件包内，有说明，烦请各位高手有空帮帮忙，能否全部用SOLIDWORKS做出？此图我曾经发给上海的“晓科科技”，但它们搞了好多天没有解决，结果发了一份假图来骗我。
前几天（9月11日）我参加了苏州举行的“SOLIDWORKS2008创新日大会”，在会议休息时我把图纸拷入大会的电脑中，他们答应抽空看看，但到现在也没有回音。
唉！“创新日”也好，“怀旧日”也罢，软件的好坏应当看是否“基本实用”用绘图软件者绝大部分是为老板打工者，是为了争口饭吃。
用软件是根据各公司实际情况仅用其一部分功能而已，不可能全面用到。
老百姓绝大部分不可能去搞科研的，SOLIDWORKS功能再强大，能设计“神六.神七号”，能造原子蛋！老百姓只能听听而已，最基本的功能不全，那就失去一部分人气了。
听说SOLIDWORKS2009又好的不得了，马上要粉墨登场了，期盼在板金功能上能解决这些问题。
=========================================原来标题是“SOLIDWORKS板金功能特弱！”（注意惊叹号）这标题个人觉得太难听（不像提问；像在说出事实），闷人来改一改吧，先向wld想说声不好意思了。

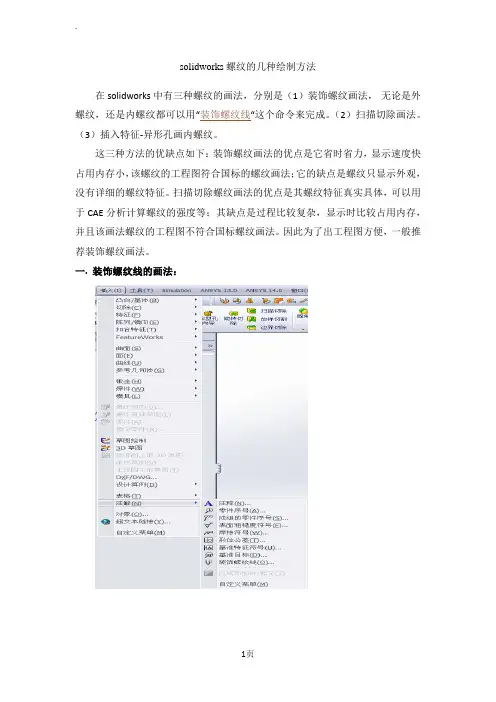

solidworks螺纹的几种绘制方法总结
solidworks 螺纹的几种绘制方法在solidworks中有三种螺纹的画法，分别是（1）装饰螺纹画法，无论是外螺纹，还是内螺纹都可以用“装饰螺纹线“这个命令来完成。
（2）扫描切除画法。
（3）插入特征-异形孔画内螺纹。
这三种方法的优缺点如下：装饰螺纹画法的优点是它省时省力，显示速度快占用内存小，该螺纹的工程图符合国标的螺纹画法；它的缺点是螺纹只显示外观，没有详细的螺纹特征。
扫描切除螺纹画法的优点是其螺纹特征真实具体，可以用于CAE分析计算螺纹的强度等；其缺点是过程比较复杂，显示时比较占用内存，并且该画法螺纹的工程图不符合国标螺纹画法。
因此为了出工程图方便，一般推荐装饰螺纹画法。
一.装饰螺纹线的画法：1.比如要M10的螺纹，那先做一个直径为10的圆柱，然后“插入--注释--装饰螺纹线”然后把参数填上就可以了。
2.比如你要做M10*1.25的外螺纹，长度为15个毫米。
先做一个直径为10的轴，然后点击“装饰螺纹线”这个命令就会让你输入螺纹长度及螺纹底径，这时你输入长度为15，次要直径（10-1.25）＝8.75就可以了啊。
这样外螺纹就做好了。
内螺纹也可以如此做，只不过底孔应该是8.75，次要直径是10罢了。
二.扫描切除画法扫描切除的方法，其原理类似于螺纹的加工，其具体步骤是：1.首先按照插入－曲线－螺旋线画一个螺旋线；2.其次按照插入－参考体－参考面建立一个参考面，要求其按照垂直于螺纹线起点的方式建立；3.再次，在参考面上画出螺纹的牙形；4.最后，进行切除－扫描特征，切除曲线选择参考面上的牙型；切除线选择螺旋线。
注意不要将牙型图的尺寸画的比螺距还大！！！！例如：如何在solidworks2010中画螺纹（1）.文件→新建→零件，如下图所示：（2）.拉伸凸台→Φ30*80的零件，如下图所示：（3）.对零件进行倒角1*45°，如下图所示：（4）.在草图里绘制一个Φ30的圆，如下图所示：（5）.插入→曲线→螺旋线/涡状线，如下图所示：（6）.螺距3.0→反向→圈数15，如下图所示：（7）.选择确定，如下图所示：（8）.选择上视基准面→正视于，如下图所示：（9）.绘制一个正三角形→边长为4，如下图所示：（10）.选择确认，如下图所示：（11）.特征→扫描切除，如下图所示：（12）.选择正三角形，然后选择螺旋线，如下图所示：（13）.选择确定→螺纹完成，如下图所示：三.可以用插入－特征－异形孔。
solidworks螺旋叶片展开步骤
solidworks螺旋叶片展开步骤
螺旋展开步骤：
1、分别绘制叶片内、外圆草图（两个草图，绘制螺旋线/涡状线
要求只包含一个圆的草图）；
2、分别绘制内、外圆螺旋线（菜单：插入-曲线-螺旋线/涡状线）；
3、分别绘制内、外圆3d草图（草图-3d草图）；
4、钣金-放样折弯，选择内、外圆3d草图，输入壁厚，完成叶片绘制，
5、钣金-展开，单击展开后的螺旋叶片，选择正视于（Ctrl+8），
展开图形中出现长方形，长边即为叶片展开外圆，内圆可通过展开外圆尺寸减去叶片宽（X2）计算，或可通过绘制草图的方法确定展开内、外圆尺寸：绘制草图—选择周边圆即可绘制展开后的外圆草图，内圆按常规圆心绘制即可。
SolidWorks怎么沿着圆环画螺旋线？
SolidWorks怎么沿着圆环画螺旋线？如下图，如何在SolidWorks中画出下⾯的螺旋线？下⾯我们⼀起来学习⼀下。
SolidWorks 2017 SP0 官⽅中⽂免费版(附破解⽂件)
类型：3D制作类
⼤⼩：11.9GB
语⾔：简体中⽂
时间：2017-02-27
查看详情
1、打开SolidWorks软件，并在上视基准⾯上画出⼀个直径200的圆，如下图
2、选择前视基准⾯，并在合适的位置画⼀跟15mm长的线，如下图
3、对已做好的两个草图做曲⾯扫描，如下图，注意⽅向选择：“沿路径扭转”
4、在前视基准⾯上画出以下草图
5、⽤曲⾯扫描命令，如下图
6、在草图界⾯下⽤交叉曲线合并，如下图
7、把两个曲⾯扫描隐藏，并在上视基准⾯上画出以下草图
8、使⽤扫描命令进⾏扫描，如下图
9、把刚才做的第⼆个曲⾯扫描显⽰出来，便得到了我们需要的沿圆环螺旋线，如下图。
solidworks螺纹的几种绘制方法总结
s o l i d w o r k s?螺纹的几种绘制方法在solidworks中有三种螺纹的画法，分别是（1）装饰螺纹画法，?无论是外螺纹，还是内螺纹都可以用“装饰螺纹线“这个命令来完成。
（2）扫描切除画法。
（3）插入特征-异形孔画内螺纹。
这三种方法的优缺点如下：装饰螺纹画法的优点是它省时省力，显示速度快占用内存小，该螺纹的工程图符合国标的螺纹画法；它的缺点是螺纹只显示外观，没有详细的螺纹特征。
扫描切除螺纹画法的优点是其螺纹特征真实具体，可以用于CAE分析计算螺纹的强度等；其缺点是过程比较复杂，显示时比较占用内存，并且该画法螺纹的工程图不符合国标螺纹画法。
因此为了出工程图方便，一般推荐装饰螺纹画法。
一. 装饰螺纹线的画法：1.比如要M10的螺纹，那先做一个直径为10的圆柱，然后“插入--注释--装饰螺纹线”然后把参数填上就可以了。
2.比如你要做M10*1.25的外螺纹，长度为15个毫米。
先做一个直径为10的轴，然后点击“装饰螺纹线”这个命令就会让你输入螺纹长度及螺纹底径，这时你输入长度为15，次要直径（10-1.25）＝8.75就可以了啊。
这样外螺纹就做好了。
内螺纹也可以如此做，只不过底孔应该是8.75，次要直径是10罢了。
二. 扫描切除画法扫描切除的方法，其原理类似于螺纹的加工，其具体步骤是：1.首先按照插入－曲线－螺旋线??画一个螺旋线；2.其次按照插入－参考体－参考面??建立一个参考面，要求其按照垂直于螺纹线起点的方式建立；3.再次，在参考面上画出螺纹的牙形；4.最后，进行??切除－扫描特征，切除曲线选择参考面上的牙型；切除线选择螺旋线。
注意不要将牙型图的尺寸画的比螺距还大！！！！例如：如何在solidworks2010中画螺纹（1）.文件→新建→零件，如下图所示：（2）.拉伸凸台→Φ30*80的零件，如下图所示：（3）.对零件进行倒角1*45°，如下图所示：（4）.在草图里绘制一个Φ30的圆，如下图所示：（5）.插入→曲线→螺旋线/涡状线，如下图所示：（6）.螺距3.0→反向→圈数15，如下图所示：（7）.选择确定，如下图所示：（8）.选择上视基准面→正视于，如下图所示：（9）.绘制一个正三角形→边长为4，如下图所示：（10）.选择确认，如下图所示：（11）.特征→扫描切除，如下图所示：（12）.选择正三角形，然后选择螺旋线，如下图所示：（13）.选择确定→螺纹完成，如下图所示：三. 可以用插入－特征－异形孔。
solidworks钣金自动展开的方法【详细】
Solidworks钣金自动展开的方法solidworks软件已成为大多数机械行业的首选软件，简单易学方便实用，最适用于钣金设计、受力分析、运动算例比较好的一款软件
1.常用的软件：solidworks2012 （SP5支持XP最后一版软件）、ProE、AutoCAD2010
（+PCCAD+其它插件）综合使用的
2. 打开solidworks2012，新建一个零件模型
3.在前视基准面建立一个钣金零件，例如：L100x50x2（t=2.0），宽度=50，内折弯半径为R0.5，折弯参数选择K因子（K=0.45），确定
（注意：只有在钣金模块的零件才可以展开，否则是无法自动展开的）
4.钣金模块—展开功能—可以检验零件是否可以展开
5.设计树—平板型式1—右击找到输出DXF/DWG ,点击确认保存在相应的文件夹
或者桌面以方便找到
6.确认保存后，会出现这样一个输出DXF/DWG 参数设置，正常默认就可以了，也可以把要输出的DXF/DWG文件的“折弯线”进行勾选。
然后确认，继续保存就可以了。
7.上面的方法是比较快捷的，输出的比例也是1：1的，直接可以下料用的。
还有一个方法就比较笨拙，是通过出工程图的方法直接拖进图框内，但是需要注意图框和图纸的比例的。
相信大家这个都不会太陌生
内容来源网络，由深圳机械展收集整理！
更多钣金加工工艺技术展览展示，就在深圳机械展！。
SolidWorks超简单建模：用钣金特征画的风车(折弯、展开).docx
建模步骤1.前视基准面，草绘图形如下:512. 基体法兰，厚度0.1，半径1 。
给定深度图中是75后来改为150,能好看些。
3. 展开，固定面选蓝色面，点收集所有折弯4. 在钣金面上草绘三角形。
PrapcflyManagti ® -r- 三亦 一 一5.拉伸切除，与厚度相等。
F^opeftyMarugcr孑JC比6. 折叠。
固定面：蓝色面；点收集所有折弯折酋7. 新建基准轴，选择蓝色面和原点PTCptftyMinwer 至P8. 圆周阵列一一实体。
围绕基准轴阵列4个9. 上视基准面，在原点处草绘直径2个圆10.拉伸切除，反向，完全贯穿。
11.在左侧的设计树中选扇叶，添加不同的外观 綸零件2（K 认"默认示狀态tTiTl- Historyk 働传恿器C;i 龍切劃5W 单（4]亡卜詢 Sheet ^ls*（4）| &-C KQ 除-拉蔽[4]i 于（Bm 降啦伸®]E LI -（0切除-拉伸2门]| 田匸）切除-拉神2[1]知_£]方程式1 112.展开。
出错，不能一次全部展开113.那就一次只展开一个扇叶。
固定面：蓝色面，收集所有折弯r 三三 Um 茅寻=二沪蛮: ^M^WfrWiAStOT^4 m Pr^peftyMari^cr 重 汩 14.分4次展开15.展开后发现没有对齐J16.重新编辑草图1。
删除底部51的标注。
在线段上右键，点制作路径，再点编辑路径，依次选中所有直线和圆弧。
17.点编辑好的路径, 驱动打钩设为150和基体法兰的拉伸长度相等。
18.退出草图后，图形正常o。
solidworks螺纹的绘制方法
solidworks螺纹的绘制方法SolidWorks是一款广泛应用于三维建模和CAD设计的软件。
在SolidWorks中，我们可以使用各种功能和工具来绘制螺纹。
本文将介绍几种常见的绘制螺纹的方法和技巧。
1. 使用螺纹特征工具SolidWorks提供了一个专门的螺纹特征工具，可以帮助我们快速绘制螺纹。
在绘制螺纹之前，我们需要确定螺纹的类型、规格和参数。
然后，选择“螺纹特征”工具，在对话框中填入相应的参数，如螺纹类型、直径、螺距等。
点击确定后，SolidWorks会自动生成螺纹特征。
2. 使用轮廓切割工具除了使用螺纹特征工具外，我们还可以使用轮廓切割工具来绘制螺纹。
首先，绘制一个螺纹的截面轮廓，可以使用草图工具来绘制。
然后，选择轮廓切割工具，在对话框中选择相应的切割方向和深度。
点击确定后，SolidWorks会根据轮廓和切割参数自动绘制螺纹。
3. 使用草图工具绘制螺旋线如果需要更加自由、灵活地绘制螺纹，我们可以使用草图工具来绘制螺旋线。
首先，选择草图工具，然后选择绘制螺旋线的平面。
在平面上绘制一个螺旋线的截面，可以使用线条工具或样条曲线工具来绘制。
然后，选择螺旋线工具，在对话框中填入相应的参数，如半径、高度、起点和终点等。
点击确定后，SolidWorks会根据螺旋线的截面和参数自动绘制螺纹。
4. 使用螺纹生成器除了上述方法外，我们还可以使用SolidWorks中的螺纹生成器来绘制螺纹。
螺纹生成器是一个强大的工具，可以根据用户输入的参数自动生成螺纹。
首先，选择螺纹生成器工具，在对话框中填入相应的参数，如螺纹类型、规格、起点和终点等。
点击确定后，SolidWorks会自动生成螺纹。
绘制螺纹时，我们需要注意一些细节和技巧。
首先，在绘制螺纹之前，我们需要确定螺纹的类型、规格和参数。
这些参数包括螺纹的直径、螺距、起点和终点等。
其次，我们需要选择合适的绘图工具和功能来绘制螺纹。
螺纹特征工具、轮廓切割工具、草图工具和螺纹生成器都是常用的绘制螺纹的工具。
