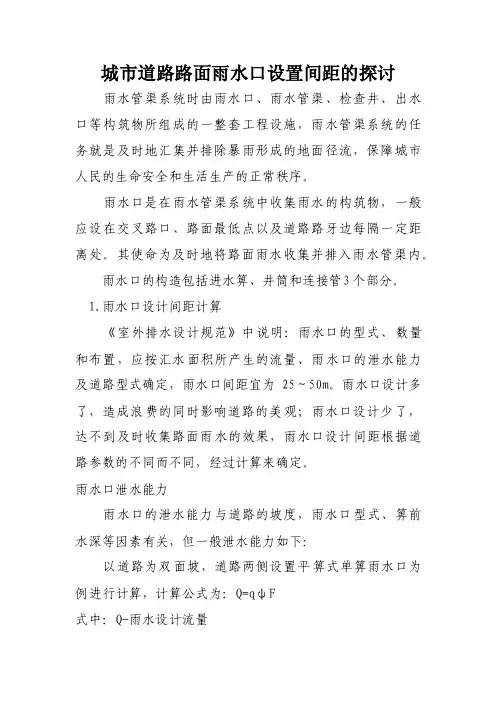

城市道路路面雨水口设置间距的探讨
城市道路路面雨水口设置间距的探讨
城市道路路面雨水口设置间距的探讨雨水管渠系统时由雨水口、雨水管渠、检查井、出水口等构筑物所组成的一整套工程设施，雨水管渠系统的任务就是及时地汇集并排除暴雨形成的地面径流，保障城市人民的生命安全和生活生产的正常秩序。
雨水口是在雨水管渠系统中收集雨水的构筑物，一般应设在交叉路口、路面最低点以及道路路牙边每隔一定距离处。
其使命为及时地将路面雨水收集并排入雨水管渠内。
雨水口的构造包括进水箅、井筒和连接管3个部分。
1.雨水口设计间距计算《室外排水设计规范》中说明：雨水口的型式、数量和布置，应按汇水面积所产生的流量、雨水口的泄水能力及道路型式确定，雨水口间距宜为25～50m。
雨水口设计多了，造成浪费的同时影响道路的美观；雨水口设计少了，达不到及时收集路面雨水的效果，雨水口设计间距根据道路参数的不同而不同，经过计算来确定。
雨水口泄水能力雨水口的泄水能力与道路的坡度，雨水口型式、箅前水深等因素有关，但一般泄水能力如下：以道路为双面坡，道路两侧设置平箅式单箅雨水口为例进行计算，计算公式为：Q=qψF式中：Q-雨水设计流量q-雨水暴雨强度ψ-径流系数F-汇水面积徐州市的暴雨强度公式为：P-----设计重现期，取1年t-----设计降雨历时。
t=t1+mt2,t1为地面集水时间(m in)；m为折减系数，暗管折减系数m=，明渠折减系数m=；t2为管渠内雨水流行时间(min)，对于雨水口来说，t2为0。
即t=t1。
两个雨水口间距30m，地面雨水流速取，则t=1min，计算如下：Q=qψF=340××F=40则F==1307m2 道路宽度为F/30=结论，道路红线宽度40m左右的雨水口间距宜为30m 左右。
用同样的方法，可以计算出以下结果：3结论：雨水口之间的最佳宽度是随着道路设计坡度、红线宽度、雨水口型式等因素变化而变化的。
如果忽略道路坡度对雨水口间距的影响，雨水口型式选定的条件下，不同道路宽度的最佳雨水口间距是不同的，并不是一成不变的。
市政道路雨水口设置问题浅析
市政道路雨水口设置问题浅析1、雨水口设置存在的问题雨水口起截流并泄除雨水的作用。
雨水口设置的好坏直接影响城市道路雨水及时顺畅排除、雨水冲刷携带的杂物的截留，间接影响城市交通安全和城市环境卫生及人体健康。
雨水口设置存在的主要问题是因雨水口堵塞、雨水口设置位置不当、设置数量不足等造成的地面积水。
本文试图从雨水口泄水能力、雨水口形式、雨水口设置方式等方面简要分析地面积水原因，并提出相应解决措施。
供有关人员参考。
2、雨水口泄水能力图l边沟式雨水口布置示意图2i求解图如图l和图2所示，道路纵坡为iy，横坡为ih(均设为等坡)。
当iy、ih较小时，路面实际坡度约为I,可表示为（1）式：(1)则，某雨水口接纳的雨水包括Q1和Q2，Q1为该雨水口集水面积上单位时间雨水量，Q2为上游雨水口未及时排除的雨水量，则需排除的雨水量Q可表示为(2)式：Q= Q1+ Q2一Q3 (2)其中Q3表示该雨水口不能及时排除的水量。
设雨水口能排泄的雨水量即泄水能力为Qr，则保证泄水通畅必须满足(3)式：Qr≥Q(3)若每一雨水口泄水顺畅(Q2=O，Q3 |=0)。
则有Qr≥Q1。
Q1是该雨水口上游雨水量，它取决于设计暴雨强度．汇水面积、路面纵坡及街沟积水的过水断面。
雨水口泄水能力Qr，与什么因素相关呢?下面从图3进行分析。
图3表示标准图~5’235中雨水口(边沟单篦式)，l为篦长，b为篦宽，在雨水口长度方向，集雨水的长度为(2+l)米，宽度方向尺寸为(O．5+b)米。
从雨水沿地面流线看。
长方向一侧集雨水量Q1l可表示为(4)式：Qil= Q1×图3边沟单篦式雨水口示意其中L为雨水口间距。
由于(2+ l)相对L而言很小．因此．进入雨水口的雨水量主要是从雨水口宽度方向，即宽度方向的集雨水量口Q1b。
为：Q1b=Q1一0lt≈Q1 (5)绘出雨水口的纵向剖面，如图4所示。
设雨水口行近流速为vc雨水口处流速为v，雨水过雨篦孔流速为vk，雨水行近积水深度为hc．雨水口上水深为hk．雨篦孔长为lk．宽度为bk．宽度方向篦孔个数为nk,实际过水的雨篦孔长为lw.如图5所示。
浅析城市道路雨水口的设置
浅析城市道路雨水口的设置摘要：本文主要从设计角度出发，对雨水口的设置原则、型式及间距的确定进行叙述，从细节着手，综合考虑各种因素，合理布设雨水口，消除地面积水的影响。
关键词：雨水口雨水口间距道路红线宽度城市雨水口随处可见，它们就在路边栅条状铸铁篦子下，起截流并泄除雨水的作用，是收集地面雨水的重要设施。
雨水口设置的合理与否直接影响城市道路雨水的及时顺畅排除、雨水冲刷携带的杂物的截留，间接影响城市交通安全和城市环境卫生及人体健康。
路面上汇集的雨水首先泄入雨水口，经过雨水连接管流入道路下面的排水管渠。
而雨水口的位置和数量如何正确设置才能充分发挥它的效能，设计人员应从以下几个方面进行思考。
1 雨水口设置原则1.1雨水口的布置应根据地形,建筑物和道路的布置等因素确定。
一般设在下列各处:(1)道路上的汇水点和低洼处，以及无分水点的人行横道线的上游处；(2)道路的交汇处和侧向支路上，能截流雨水径流处；(3)广场、停车场的适当位置处；(4)建筑物单元出入口附近、建筑物雨落管附近以及建筑前后空地和绿地的低洼点等处。
雨水口应避免设在建筑物门口，当建筑物门口必须设置雨水口时，应进行特殊处理；(5)其它低洼和易积水的地段处。
1.2道路交叉口的雨水口布置应注意的问题。
(1)雨水口的布设应根据道路的竖向设计放在相对最低点，除此之外，雨水口一般放在圆弧切点处，一是好施工放线，另外可以阻止雨水漫过人行横道。
(2)如果是小路口没有竖向设计，可根据相交道路的纵坡判断出哪个圆弧上会出现最低点，如果坡度近似，雨水口可设在圆弧中点附近。
2雨水口型式确定雨水口是收集地面径流雨水的主要构筑物。
雨水口的型式、数量、布设位置合理与否是改善地面暴雨积水的重要保证。
雨水口的布置型式主要有平篦式、偏沟式、立篦式和联合式四类，根据进水篦数目的多少，每一类又可分为单篦、双篦和多篦三种布置形式，应根据流量、道路形式和坡度选用。
（见表一）目前天津市普遍选用平篦式和立篦式，平篦式雨水口适用于无缘石的路面、广场、地面低洼聚水处等，其水流通畅，但暴雨时易被树枝等杂物堵塞，影响泄水能力。
城市道路雨水口间距设计探讨
Ｆ ——设计汇水面积 ， ｈ ｍ ２ ， 即路面设计排水宽 度 Ｘ雨 水 口间距 ； Ｑ ——暴雨强度 ， Ｌ ／ ｓ ・ ｈ ｍ ２ 。 ２ ． ２ 中 山市 暴 雨 强度 公 式 中山市城市道路 的雨水设计重现期 一般采用
１ ～ ２ ａ即 ：
收稿 日期： ２ ０ １ ２ — １ ２ — １ ９ 作者简介 ： 曾新 民（ １ ９ ５ ５ 一 ） ， 男， 湖南 祁 阳人 ， 高级 工程 师 ， 副 总 工程师 ， 从 事给排 水工 程设 计和 技术管 理工 作 。
（ ｐ ＝ ｌ ａ ） Ｑ ＝ ３ ７ ５ Ｆ （ ４ ）
（ ｐ ＝ ２ ａ １ Ｑ ＝ ４ ２ ７ Ｆ （ ５ ） 按 单蔑 双 侧 布 置 ， ２个 雨 水 口实 际泻 水 能 力 为
２ ． １ 雨 水 量 计算 公 式
Ｑ ＝ （ Ｐ ｑ Ｆ 路 面 ＝ ０ ． ８ ５～０ ． ９ ０ ； （ １ ）
２ ４ ｍ和 ３ ６ ｍ三种 ； 大于等于 ４ ０ ｉ ｎ 时， 有４ ０ Ｉ Ｔ Ｉ 、 ５ ０ ｍ
２ ０ １ ３ 年４ 月
防洪排水 １ １ ７
卧龙屯小流域 水土 保持综 合治理措施
周 颖
（ 东 港 市水 土保持 局 ，辽 宁东港 １ １ ８ １ ０ ６ ） 摘 要 ： ２ ０ １ ０ 年辽 宁省东 港市 卧龙 屯小流 域列为 国家水 土流失重点 治理 区。该 文介绍 了其水 土保持综合 治理 的措 施 。科技人 员
１ 雨水 口间距设计 中存在 的 问题
近年 来 ， 城 市 内 涝 的消 息 常见 诸 报端 。造 成 内 涝 的原 因有 多 种 ， 如： 排水设计 标准偏低 ； 排 水 系
ｑ ＝ ２ ０ ８ ２ ． ７ ３ ０ ／ （ Ｔ ＋ ６ ． ２ ０ ） 蛳 （ ｐ ＝ ｌ ａ ）
关于城市道路雨水口布置的浅析
关于城市道路雨水口布置的浅析摘要：路面上的雨水首先经雨水口通过连接管流入排水管渠。
雨水口的形式、数量和布置应按汇水面积所产生的流量、雨水口的泄水能力和道路形式确定。
本文就雨水口布置、雨水口泄水能力、雨水口间距的计算方法进行了探讨，并对设计中存在问题进行了分析。
关键词：雨水口布置；雨水口间距；泄水能力前言雨水管渠系统是由雨水口、雨水管渠、检查井、出水口等构筑物所组成的一整套工程设施。
雨水口是收集雨水管渠系统的附属构筑物。
一般应设在交叉路口、路面最低点以及道路路牙边每隔一定距离处。
如果路面积水会阻碍道路的通行，导致车辆产生路面滑移，影响交通安全；同时路面如果长期积水也会降低路基土的强度，造成路基路面的整体破坏。
1、雨水口形式的选择雨水口主要有平箅式、立箅式和联合式三类。
平箅式水流通畅，但暴雨时易被树枝等杂物堵塞，影响收水能力。
立箅式不易堵塞，边沟需保持一定水深，但是雨水沿边沟流来时需要转90︒才能流入雨水口，以致会有水流不畅、进水较慢的情况，布置间距不宜太长。
联合式在水平和垂直方向上均有雨水箅子，宜用于径流集中且有杂物堵塞处。
平箅式雨水口又分为偏沟式和地面平箅式，偏沟式雨水口适用于有缘石的道路，地面平箅式适用于无缘石的路面、广场、地面低洼聚水处等。
2、雨水口的泄水能力从理论上说，雨箅的泄水能力可按水力学公式计算。
平箅式的泄水量分两种情况：①当水量不大水深较浅时，可采用自由宽顶堰流公式：，式中：m—宽顶堰流量系数L—雨水箅的长边长度h—雨水箅上的水深划上必须的雨水口，然后根据道路纵横坡度、街道宽度、街面种类、周围地形及排水情况，选择雨水口形式及布设方式。
2.1 一般道路雨水口的布置道路雨水口应首先布置在道路最低点、道路的汇水点上，其次再布置在道路的同一纵坡段上的截水点，相隔一定距离均应设置雨水口。
2.2 道路交叉口雨水口的布置在交叉口范围内布置雨水口时，应不使路面水流过交叉口的人形横道，也不应使地面水在交叉口内积水或流入另一条道路。
浅谈雨水口在市政道路上的设置
浅谈雨水口在市政道路上的设置摘要:雨水口是市政道路上收集雨水的排水设施,在进行市政道路及排水工程设计时,需要考虑如何在道路上合理设置雨水口,本文从多方面对市政道路雨水口的设置问题进行了分析。
关键词:雨水口，原则，布置方式，间距Abstract: the rain mouth is collecting rainwater on municipal road drainage facilities, in municipal road and drainage engineering design, the need to consider how to on the road setting up reasonable rain mouth, this paper face from various municipal road setting of rain mouth are analyzed.Key words: the rain mouth, principles, decorate means, spacing前言市政道路路面排水设计是市政道路工程设计的重要组成部分，一方面路面积水会阻碍道路的通行，导致车辆产生路面滑移，影响交通安全；另一方面，路面长期积水会降低路基土的强度，造成路基路面的整体破坏。
雨水口是市政道路路面排水系统中常用的构筑物，一般布置于道路车行道上，路面雨水首先必须经过雨水口收集后才能进入雨水管道系统，科学合理地设置雨水口是市政道路路面排水设计的关键，同时也将对路面结构安全产生重要影响1 雨水口的设置原则雨水口的设置应根据暴雨强度、道路宽度、路面种类、道路纵横坡度、周围建筑地形及排水情况、雨水口的泄水能力等因素决定;道路上排水的汇合点、凹竖曲线的低洼处、道路转弯半径切点附近(分水点除外)在人行横道线上游位置,最低点处均应设置雨水口;雨水口应避免设在沿街建筑物门口、停车站、分水点及其他地下管道顶上。
城市市政道路雨水口布置的探讨
城市市政道路雨水口布置的探讨摘要：雨水口是城市排水系统的附属构筑物，也是城市道路的重要组成部分。
雨水口的合理设置对防止路面积水、保证行车安全、避免“城市看海”、保护人们的生命财产安全具有重要意义。
本文分别从雨水口设置原则、特殊点雨水口布置及雨水口间距进行分析和研究，以期为城市道路雨水口的科学选择提供相关参考意见。
关键词：城市；市政道路；雨水口设计一、前言城市道路排水具体流程为：路面雨水径流→雨水口→雨水连接管→市政雨水管，雨水口主要作用是收集路面径流雨水，雨水口位置设置合理与否，直接关系着城市道路排水效果。
排水设计中根据道路的红线宽度、纵坡、横断面以及当地经验性做法，选择相应的雨水口类型以及适宜的间距，但在实际设计时，设计人员仅根据自身经验或者当地习惯做法等距离布设雨水口，特别是在平原地区，这种现象尤为常见。
上述做法忽略了道路与排水专业的相互结合，造成道路雨水口布置过密或者过疏、特殊点雨水口布设不合理，道路低洼地局部积水现象司空见惯，影响人民出行安全与便捷。
因此，在排水设计中雨水口间距的合理计算、道路特殊点雨水口设置是不容忽视的。
下面详细阐述雨水口的设置原则、特殊点布设及雨水口间距计算。
二、雨水口位置设置原则雨水口的设置应根据城市道路红线宽度、纵横坡度、周边街坊及建筑情况、下垫面条件、周边绿化、当地暴雨强度以及雨水口实际泄水能力等因素决定。
【1】雨水口应避免设在沿街建筑物门口、沿街单位出入口下游、道路分水点（道路相对高点）、人行横道下游等；道路汇水点（凹竖曲线实际低点）、人行横道上游、道路转弯半径切点附近、沿街建筑出入口上游以及仅靠地面径流的沿街建筑物出水口等处均应设置雨水口。
道路汇水点和易积水地段应根据需要适当加密雨水口或者改用多箅型雨水口。
平面交叉口处应按道路竖向设计布设雨水口，并应采取相应措施防止雨水汇流或漫流进入交叉口。
三、特殊点雨水口布置【2】1、一般道路直线段雨水口设置道路纵坡设计时变坡处需要设置竖曲线，道路上坡路段变为下坡路段、下坡路段变为上坡路段分别会形成凸点（相对高点）、凹点（相对低点）。
雨水口的间距
雨水口的间距【篇一：城市道路路面雨水口设置间距的探讨】城市道路路面雨水口设置间距的探讨1 前言:雨水管渠系统时由雨水口、雨水管渠、检查井、出水口等构筑物所组成的一整套工程设施，雨水管渠系统的任务就是及时地汇集并排除暴雨形成的地面径流，保障城市人民的生命安全和生活生产的正常秩序。
雨水口是在雨水管渠系统中收集雨水的构筑物，一般应设在交叉路口、路面最低点以及道路路牙边每隔一定距离处。
其使命为及时地将路面雨水收集并排入雨水管渠内。
雨水口的构造包括进水箅、井筒和连接管3个部分。
2 雨水口设计间距计算《室外排水设计规范》（gbj14-97）中说明：雨水口的型式、数量和布置，应按汇水面积所产生的流量、雨水口的泄水能力及道路型式确定，雨水口间距宜为25～50m。
雨水口设计多了，造成浪费的同时影响道路的美观；雨水口设计少了，达不到及时收集路面雨水的效果，雨水口设计间距根据道路参数的不同而不同，经过计算来确定。
（1）雨水口泄水能力雨水口的泄水能力与道路的坡度，雨水口型式、箅前水深等因素有关，但一般泄水能力如下：（2）以道路为双面坡，道路两侧设置平箅式单箅雨水口为例进行计算，计算公式为：q式中：q-雨水设计流量（l/s）f-汇水面积（ha）徐州市的暴雨强度公式为：p-----设计重现期，取1年t-----设计降雨历时。
t=t1+mt2,t1为地面集水时间(min)；m为折减系数，暗管折减系数m=2.0，明渠折减系数m=1.2；t2为管渠内雨水流行时间(min)，对于雨水口来说，t2为0。
即t=t1。
两个雨水口间距30m，地面雨水流速取0.5mls，则t=1min，（地面集水时间t2≥t1，道路设计中，道路纵坡通常小于道路横坡，v1≥v2）计算如下：则f=0.1307（ha）=1307m道路宽度为f/30=43.6m 2结论，道路红线宽度40m左右的雨水口间距宜为30m左右。
如图：用同样的方法，可以计算出以下结果：3 结论：雨水口之间的最佳宽度是随着道路设计坡度、红线宽度、雨水口型式等因素变化而变化的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 雨水口设计间距计算
《室外排水设计规范》（GBJ14-97）中说明：雨水口的型式、数量和布置，应按汇水面积所产生的流量、雨水口的泄水能力及道路型式确定，雨水口间距宜为25～50m。
雨水口设计多了，造成浪费的同时影响道路的美观；雨水口设计少了，达不到及时收集路面雨水的效果，雨水口设计间距根据道路参数的不同而不同，经过计算来确定。
（1）雨水口泄水能力
雨水口的泄水能力与道路的坡度，雨水口型式、箅前水深等因素有关，但一般泄水能力如下：
（2）以道路为双面坡，道路两侧设置平箅式单箅雨水口为例进行计算，计算公式为：Q=qψF
式中：Q-雨水设计流量（L/s）
q-雨水暴雨强度（L/s·ha）
ψ-径流系数（取0.9）
F-汇水面积（ha）
徐州市的暴雨强度公式为：
P-----设计重现期，取1年
t-----设计降雨历时。
t=t1+mt2,t1为地面集水时间(min)；m为折减系数，暗管折减系数m=2.0，明渠折减系数m=1.2；t2为管渠内雨水流行时间(min)，对于雨水口来说，t2为0。
即t=t1。
两个雨水口间距30m，地面雨水流速取0.5mls，则t=1min，（地面集水时间t 2≥t1，道路设计中，道路纵坡通常小于道路横坡，v1≥v2）
计算如下：
Q=qψF=340×0.9×F=40（L/s）
则F=0.1307（ha）=1307m2 道路宽度为F/30=43.6m
结论，道路红线宽度40m左右的雨水口间距宜为30m左右。
用同样的方法，可以计算出以下结果：
3 结论：
雨水口之间的最佳宽度是随着道路设计坡度、红线宽度、雨水口型式等因素变化而变化的。
如果忽略道路坡度对雨水口间距的影响，雨水口型式选定的条件下，不同道路宽度的最佳雨水口间距是不同的，并不是一成不变的。
当然，如果道路坡度很大（大于2.5%），坡道有很短的情况下也可以不设雨水口，可在道路的最低点设计双箅或多箅雨水口来达到收水的效果。
当然，不同地区的设计人员的设计思路、设计习惯是不同的，地域的差异性也是决定雨水口设计间距的一个很重要的因素。
