双绞线的分类及特点
双绞线的分类及特点
双绞线的英文名字叫Twist-Pair。
是综合布线工程中最常用的一种传输介质。
双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。
把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
“双绞线”的名字也是由此而来。
双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。
典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。
这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14cm内，按逆时针方向扭绞。
相临线对的扭绞长度在12.7cm以上，一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。
分类：
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下：
1）一类线：主要用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE-T。
4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。
这是最常用的以太网电缆。
6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（Structural Return Loss）、更小的时延误差，性能得到很大提高。
超5类线主要用于千兆位以太网（1000Mbps）。
7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合
衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
目前，双绞线可分为非屏蔽双绞线（UTP=UNSHILDED TWISTED PAIR）和屏蔽双绞线（STP=SHIELDED TWISTED PAIR）。
屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
非屏蔽双绞线电缆具有以下优点：
（1）无屏蔽外套，直径小，节省所占用的空间；
（2）重量轻，易弯曲，易安装；
（3）将串扰减至最小或加以消除；
（4）具有阻燃性；
（5）具有独立性和灵活性，适用于结构化综合布线。
在这两大类中又分100欧姆电缆，双体电缆，大对数电缆，150欧姆屏蔽电缆等。
双绞线的种类与选择
双绞线的种类与选择：双绞线（Twisted-Pair Cable；TP）局域网中的双绞线可分为非屏蔽双绞线（Unshielded Twisted Pair，简称UTP）和屏蔽双绞线（Shielded Twisted Pair，简称STP）两大类。
STP外面有一层金属材料包裹。
使用金属屏蔽层来降低外界的电磁干扰(EMI)，当屏蔽层被正确地接地后，可将接收到的电磁干扰信号变成的电流信号，与在双绞线形成的干扰信号电流反向。
只要两个电流是对称的，它们就可抵消，而不给接收端带来噪声。
可是，屏蔽层不连续或者屏蔽层电流不对称时，就会降低甚至完全失去屏蔽效果而导致噪声。
STP线缆只有当完全的端对端链路均完全屏蔽及正确接地后，才能防止电磁辐射及干扰。
要使噪声减小到最小，提高信噪比，这种抗干扰、防辐射的能力，就是所谓的电磁兼容性(EMC)。
STP可以减小辐射，防止信息被窃听，同时具有较高的数据传输率，但价格相对要贵，安装也比较复杂。
UTP外面则只有一层绝缘胶皮包裹，这种网线在塑料绝缘外皮里面包裹着八根信号线，它们每两根为一对相互缠绕，形成总共四对，双绞线也因此得名。
双绞线这样互相缠绕的目的就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰并减少来自外界的干扰。
每对线在每英寸长度上相互缠绕的次数决定了抗干扰的能力和通讯的质量，缠绕得越紧密其通讯质量越高，就可以支持更高的网络数据传送速率，当然它的成本也就越高。
国际电工委员会和国际电信委员会EIA/TIA Electronic Industry Association/Telecommunication Industry Association已经建立了UTP网线的国际标准并根据使用的领域分为5个类别(Categories或者简称CAT)，每种类别的网线生产厂家都会在其绝缘外皮上标注其种类，例如CAT-5或者Categories-5。
总之UTP价格相对便宜，组网方便。
双绞线分类及制作
双绞线分类及制作双绞线是一种常用于计算机网络或电信领域的传输介质，通常由多对细小的铜线组成，用以传输数据信号。
双绞线有多种分类和制作方法，下面将对其进行详细介绍。
双绞线的分类：1. 非屏蔽双绞线(UTP)：这是最常见的双绞线类型，用于大多数家庭和办公室网络。
UTP线由两对绞合的铜线构成，没有屏蔽层。
根据其性能和用途，UTP线分为Cat5e、Cat6和Cat7等多个类别。
2.屏蔽双绞线(STP)：STP线与UTP线类似，但每对铜线都被铝箔或铜网层包围，以提供更好的抗干扰能力。
STP线比UTP线更适用于需要高抗干扰性能的环境，如工业控制系统。
3. 单屏蔽双绞线(SSTP)：也被称为F/UTP（foiled/unshielded twisted pair），这种线缆在每对铜线周围有一层铝箔屏蔽。
SSTP线是一种高性能线缆，提供优异的抗干扰性能，适用于特殊环境下的数据传输。
4. 双屏蔽双绞线(SFTP)：也称为S/FTP（shielded/foiled twisted pair），该类型的线缆由外部镀锡铜网和内部铝箔屏蔽层组成。
SFTP线具有极强的抗干扰能力，广泛用于高速网络和数据中心。
双绞线的制作：1.准备所需材料：双绞线卷、RJ-45插头、剥线工具、压线钳等。
2.剥开线缆保护外层：使用剥线工具逐渐剥开外层，揭露出内部的8对铜线。
3.整理铜线顺序：根据所需的网络连接类型（如T568A或T568B），按照规定的顺序重新排列和整理每对铜线。
确保每对铜线都被正确放置在RJ-45插头的相应引脚位置上。
4.切割线头：将铜线整齐地切成相同的长度，确保插头的稳定性和可靠性。
5.插入线头并压紧：将整理好的铜线插入RJ-45插头的对应位置，确保铜线没有错位或松动。
然后，使用压线钳将插头和铜线牢固地压在一起。
6.检查连接性能：使用测试仪或工具测试刚刚制作的双绞线连接是否正常。
制作双绞线时，应注意以下几点：1.使用合适的线缆和插头类型，以满足所需的传输要求和环境条件。
双绞线基础知识
双绞线基础知识1.双绞线简介双绞线（TP：Twisted Pairwire）是一种最常用的传输介质。
双绞线是由两根具有绝缘保护的铜导线组成的。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的影响程度。
每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。
双绞线一般由两根22号到26号绝缘铜导线相互缠绕而成。
如果把一对或多对双绞线放在一条导管中，便成了双绞线电缆。
与其他传输介质相比，双绞线在传输距离、信道宽度和数据速度等方面均受到一定的限制，但价格较为低廉。
2.双绞线分类目前双绞线可分为非屏蔽双绞线（UTP：Unshie1ded Twisted Pairwire）和屏蔽双绞线（STP：Shileded Twisted Pairwire，也称八线头和四线头双绞线）两种。
屏蔽双续线电缆的外层内铝箔包裹荐。
它的价格相对要贵一些。
非屏蔽双绞线和屏蔽双绞线的物理形式如下图2.36所示。
图2.36 屏蔽和非屏蔽双绞线虽然双绞线主要是用来传输模拟声音信息的，但同样适用于数字信号的传输，特别适用于较短距离的信息传输。
在传输期间，信号的衰减比较大，并且使其波形畸变。
为了克服这一弱点，一般在线路上采用放大技术来再生波形。
采用双绞线的局部网络的带宽取决于所用导线的质量、每一根导线的精确长度及传输技术。
只要精心选择和安装双绞线，就可以在短距离内达到几百万位/秒的可靠传输率。
当距离很短，并且采用特殊的电子传输技术时，传输率可达100 Mb/s甚至更高的传输速率。
用双绞线传输数据时距离通常是100 m。
双绞线最适合用于局部网络内点对点之间的设备连接。
但它很少用来作为广播方式传输的媒体。
因为广播方式的总线通常需要相当长距离的非失真传输。
因使用双绞线传输信息时要向周围幅射，这很容易被窃听，所以要花费额外的代价加以屏蔽，以减小幅射（但不能完全消除）。
而且双绞线电缆一般具有较高的电容性，这可能会使信号失真，故双绞线电缆不太适合高速率的数据传输。

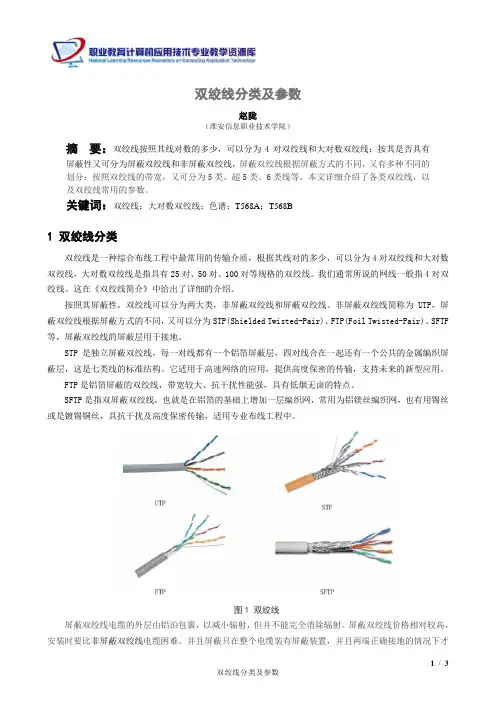

双绞线分类及参数(精)
双绞线分类及参数赵陇（淮安信息职业技术学院）摘要：双绞线按照其线对数的多少，可以分为4对双绞线和大对数双绞线；按其是否具有屏蔽性又可分为屏蔽双绞线和非屏蔽双绞线，屏蔽双绞线根据屏蔽方式的不同，又有多种不同的划分；按照双绞线的带宽，又可分为5类、超5类、6类线等。
本文详细介绍了各类双绞线，以及双绞线常用的参数。
关键词：双绞线；大对数双绞线；色谱；T568A；T568B1 双绞线分类双绞线是一种综合布线工程中最常用的传输介质，根据其线对的多少，可以分为4对双绞线和大对数双绞线，大对数双绞线是指具有25对、50对、100对等规格的双绞线。
我们通常所说的网线一般指4对双绞线。
这在《双绞线简介》中给出了详细的介绍。
按照其屏蔽性，双绞线可以分为两大类，非屏蔽双绞线和屏蔽双绞线。
非屏蔽双绞线简称为UTP，屏蔽双绞线根据屏蔽方式的不同，又可以分为STP(Shielded Twisted-Pair)、FTP(Foil Twisted-Pair)、SFTP 等，屏蔽双绞线的屏蔽层用于接地。
STP是独立屏蔽双绞线，每一对线都有一个铝箔屏蔽层，四对线合在一起还有一个公共的金属编织屏蔽层，这是七类线的标准结构。
它适用于高速网络的应用，提供高度保密的传输，支持未来的新型应用。
FTP是铝箔屏蔽的双绞线，带宽较大、抗干扰性能强，具有低烟无卤的特点。
SFTP是指双屏蔽双绞线，也就是在铝箔的基础上增加一层编织网，常用为铝镁丝编织网，也有用锡丝或是镀锡铜丝，具抗干扰及高度保密传输，适用专业布线工程中。
图1 双绞线屏蔽双绞线电缆的外层由铝泊包裹，以减小辐射，但并不能完全消除辐射。
屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
并且屏蔽只在整个电缆装有屏蔽装置，并且两端正确接地的情况下才起作用。
所以，要求整个系统全都是屏蔽器件，包括电缆、插座、跳线和配线架等，同时建筑物需要有良好的地线系统。
与屏蔽双绞线相比，非屏蔽双绞线由于没有屏蔽层，因而重量轻、易弯曲、易安装，组网灵活，非常适用于结构化布线，在无特殊要求的计算机网络布线中，常使用非屏蔽双绞线。
什么是双绞线？ 双绞线分类及特点
什么是双绞线？ 双绞线分类及特点双绞线的英⽂名字叫Twist-Pair。
是综合布线⼯程中最常⽤的⼀种传输介质。
双绞线采⽤了⼀对互相绝缘的⾦属导线互相绞合的⽅式来抵御⼀部分外界电磁波⼲扰。
把两根绝缘的铜导线按⼀定密度互相绞在⼀起，可以降低信号⼲扰的程度，每⼀根导线在传输中辐射的电波会被另⼀根线上发出的电波抵消。
“双绞线”的名字也是由此⽽来。
双绞线⼀般由两根22-26号绝缘铜导线相互缠绕⽽成，实际使⽤时，双绞线是由多对双绞线⼀起包在⼀个绝缘电缆套管⾥的。
典型的双绞线有四对的，也有更多对双绞线放在⼀个电缆套管⾥的。
这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，⼀般地说，扭绞长度在38.1cm⾄14cm内，按逆时针⽅向扭绞。
相临线对的扭绞长度在12.7cm以上，⼀般扭线的越密其抗⼲扰能⼒就越强，与其他传输介质相⽐，双绞线在传输距离，信道宽度和数据传输速度等⽅⾯均受到⼀定限制，但价格较为低廉。
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细⽽后者线径粗，型号如下：1）⼀类线：主要⽤于传输语⾳（⼀类标准主要⽤于⼋⼗年代初之前的电话线缆），不同于数据传输。
2）⼆类线：传输频率为1MHZ，⽤于语⾳传输和最⾼传输速率4Mbps的数据传输，常见于使⽤4MBPS规范令牌传递协议的旧的令牌⽹。
3）三类线：指⽬前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，⽤于语⾳传输及最⾼传输速率为10Mbps的数据传输主要⽤于10BASE--T。
4）四类线：该类电缆的传输频率为20MHz，⽤于语⾳传输和最⾼传输速率16Mbps的数据传输主要⽤于基于令牌的局域⽹和 10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套⼀种⾼质量的绝缘材料，传输率为100MHz，⽤于语⾳传输和最⾼传输速率为10Mbps的数据传输，主要⽤于100BASE-T和10BASE-T⽹络。
双绞线原理
双绞线原理双绞线是计算机网络中常用的一种传输介质，它采用了双绞线原理。
双绞线由两根相互绞合的导线组成，其中每根导线都是由多根铜线细丝组成。
这种设计可以有效地减少电磁干扰和信号衰减，提高数据传输的可靠性和稳定性。
一、双绞线原理的基本概念1. 电磁波电磁波是由电场和磁场相互作用而产生的一种能量传递方式。
在计算机网络中，数据通过电磁波在传输介质中进行传输。
2. 电磁干扰当电磁波在传输介质中传播时，会与其他电子设备产生干扰，影响数据传输的稳定性和可靠性。
3. 信号衰减信号衰减是指数据在通过长距离传输介质时逐渐失去能量而变得弱化。
这会导致数据丢失或错误。
4. 双绞线双绞线是由两根相互绞合的导线组成的传输介质。
每根导线都是由多根铜线细丝组成，它们被绞合在一起以减少电磁干扰和信号衰减。
二、双绞线原理的工作原理1. 电磁干扰的减少由于双绞线中的两根导线是相互绞合的，它们会互相产生电流并形成一个磁场。
这个磁场可以有效地抵消其他电子设备产生的干扰，从而减少电磁干扰对数据传输的影响。
2. 信号衰减的减少双绞线中每根导线都是由多根铜线细丝组成，这些细丝被绞合在一起以形成一个更加坚固的结构。
这种设计可以有效地减少信号在传输过程中失去能量而变得弱化，从而提高数据传输的可靠性和稳定性。
三、双绞线原理的分类1. STP（屏蔽双绞线）STP是一种采用屏蔽材料对双绞线进行屏蔽处理以进一步减少电磁干扰和信号衰减的双绞线。
它通常用于高速数据传输和长距离传输。
2. UTP（非屏蔽双绞线）UTP是一种不采用屏蔽材料的双绞线。
它通常用于低速数据传输和短距离传输，如家庭网络和办公室网络。
四、双绞线原理的应用1. 以太网以太网是一种常见的局域网技术，它使用双绞线作为传输介质。
通过使用双绞线，以太网可以实现高速数据传输和稳定性。
2. 电话系统电话系统也使用双绞线作为传输介质。
通过使用双绞线，电话系统可以实现高质量的音频传输和稳定性。
3. 家庭网络家庭网络通常使用UTP双绞线作为传输介质。
计算机网络传输介质
计算机网络传输介质计算机网络是现代社会中不可或缺的一部分，而计算机网络的传输介质则是网络建设的基础，它决定了网络的稳定性和传输速度。
本文将探究计算机网络传输介质的类型、特点以及应用场景。
一、传输介质的分类计算机网络中常用的传输介质分为三种：双绞线、光纤和同轴电缆。
1. 双绞线双绞线是计算机网络中最常用的传输介质。
双绞线是由两股细铜丝（或多股铜线）缠绕在一起形成的一种传输媒介。
它可以分为一类、二类和五类三种类型。
一类双绞线主要用于传输10Mbps以下的信号，主要用于LAN 网络的建设；二类双绞线支持100Mbps的传输速度，广泛应用于大多数企业的内部网络建设；五类双绞线则支持1000Mbps的传输速度，被称为千兆双绞线，目前在数据中心等高速网络中得到了广泛应用。
2. 光纤光纤是一种用于传输光信号的传输介质，它是一根纤细的玻璃或塑料芯子，外面有一层光学纤维包覆。
光纤的传输速度非常快，最高可达数十Gbps，而且它能够抵御电磁干扰和抗干扰能力较强，因此被广泛应用于高速网络建设和数据中心等场合。
不过，光纤传输方式采用全息成像技术，设备昂贵，安装维护复杂，数据传输范围有限，因此也有一定的局限性。
3. 同轴电缆同轴电缆是由内部由一个铜质或铝质的中心导体、一个绝缘体以及一个绝缘外层组成的传输介质。
同轴电缆的传输速度较慢，同时电磁干扰比较大，已经逐渐淘汰。
二、传输介质的特点不同类型的传输介质具有不同的特点，下面我们将逐一进行分析。
1. 双绞线双绞线的主要特点在于成本低廉、安装方便、使用范围广泛。
同时，它还具有抗干扰能力较强、传输稳定等优点。
但是，双绞线的传输距离受到限制，需要设备之间的距离较近，同时，双绞线在传输信号时易受到干扰，因此对维护和保养也有一定要求。
2. 光纤光纤的主要特点在于传输速度快、传输范围大、误码率低、抗干扰能力强、安全性高等优点。
但是，光纤设备的价格高昂、安装维护成本也比较高，同时由于光缆本身具有易折损性、输送介质透明性等特点，也易受到破环损坏和竞争干扰等问题。
双绞线的分析ppt课件
双绞线
屏蔽双绞线特点：
屏蔽双绞线分为STP和FTP，STP指每条线都有各自的屏蔽层，而 FTP只在整个电缆均有屏蔽装置，并且两端都正确接地时才起作用。 所以要求整个系统是屏蔽器件，包括电缆、信息点、水晶头和配 线架等，同时建筑物需要有良好的接地系统。屏蔽层可减少辐射， 防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线 比同类的非屏蔽双绞线具有更高的传输速率。屏蔽双绞线电缆的 外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双 绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
性能指标
(4)特性阻抗与环路直流电阻不同，特性阻抗包括电阻及频率为1～100MHz的 电感阻抗及电容阻抗，它与一对电线之间的距离及绝缘体的电气性能有关。 各种电缆有不同的特性阻抗，而双绞线电缆则有100欧姆、120欧姆及150欧 姆几种。
(5)衰减串扰比(ACR)在某些频率范围，串扰与衰减量的比例关系是反映电缆 性能的另一个重要参数。ACR有时也以信噪比(SNR :Signal-Noice ratio)表 示，它由最差的衰减量与NEXT量值的差值计算。ACR值较大，表示抗干扰 的能力更强。一般系统要求至少大于10分贝。
模型
双绞线
RJ-45插头的打线标准与制作 1．先抽出一小段线，然後先把外皮剥除 一段 2．将双绞线反向缠绕开 3．根据标准排线：注意这里是非常重要 4．铰齐线头 5．插入插头 6．用打线钳夹紧 7．使用测试仪测试
双绞线
具体的线序制作方法是：一端采用： 1-白绿、2-绿、3-白橙、4-蓝、5白蓝、6-橙、7-白棕、8-棕，即 568A标准。另一端在这个基础上 将这八根线中的1号和3号线，2号 和6号线互换一下位置，这时网线 的线序就变成了568B（即白橙， 橙，白绿，蓝，白蓝，绿，白棕， 棕的顺序）做线标准不变，这样交 叉线就做好了。 1－3、2－6交叉接法。虽然双绞 线有4对8条芯线，但实际上在网 络中只用到了其中的4条，即水晶 头的第1、第2和第3、第6脚，它 们分别起着收、发信号的作用。
双绞线线序分类及讲解
双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。
一般用于：PC to Switch/Hub，Router to Switch/Hub。
直通线的做法就是使两端的线序相同，要么两头都是5[font=隶书]68A标准，要么两头都是568B 标准。
Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。
比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。
做法就是两端不同，一头做成568A，一头做成568B 就行了。
Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。
做法就是一端的顺序是1－8，另一端则是8－1 的顺序。
Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补：ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。
五类双绞线的技术参数
五类双绞线的技术参数
五类双绞线的技术参数主要包括传输速率、带宽、传输距离、电阻、电容和电感等。
1. 传输速率：五类双绞线的传输速率可以达到1000Mbps，也就是千兆位每秒。
2. 带宽：五类双绞线的带宽为100MHz，这意味着它可以传输高频率的信号，满足大部分网络应用的需求。
3. 传输距离：五类双绞线的传输距离可以达到100米，这个距离对于大部分家庭和办公场所来说已经足够，同时也减少了信号衰减和干扰的可能性。
4. 电气特性：五类双绞线的电阻控制在100欧姆以内，保证了信号传输的稳定性。
电容被限制在标准范围内，确保了信号传输的准确性和稳定性。
电感也被控制在较低的水平，减少了信号的衰减和失真。
此外，五类双绞线通常采用RJ形式的连接器，线对具有不同的绞距长度，通常在长度内按逆时针方向扭绞，一对线对的扭绞长度在以内。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
