AO工艺设计计算公式
A/O工艺设计参数①水力停留时间：硝化不小于5～6h；反硝化不大于2h，A段:O段=1:3②污泥回流比：50～100%③混合液回流比：300～400%④反硝化段碳/氮比：BOD5/TN>4，理论BOD消耗量为1.72gBOD/gNOx--N⑤硝化段的TKN/MLSS负荷率（单位活性污泥浓度单位时间内所能硝化的凯氏氮）：<0.05KgTKN/KgMLSS·d/KgMLSS·d⑥硝化段污泥负荷率：BOD/MLSS<0.18KgBOD5⑦混合液浓度x=3000～4000mg/L（MLSS）⑧溶解氧：A段DO<0.2～0.5mg/LO段DO>2～4mg/L⑨pH值：A段pH =6.5～7.5O段pH =7.0～8.0⑩水温：硝化20～30℃反硝化20～30℃⑾ 碱度：硝化反应氧化1gNH4+-N需氧4.57g，消耗碱度7.1g（以CaCO3计）。
反硝化反应还原1gNO3--N将放出2.6g氧，生成3.75g 碱度（以CaCO3计）⑿需氧量Ro——单位时间内曝气池活性污泥微生物代谢所需的氧量称为需氧量(KgO2/h)。
微生物分解有机物需消耗溶解氧，而微生物自身代谢也需消耗溶解氧，所以Ro应包括这三部分。
Ro=a’QSr+b’VX+4.6Nra’─平均转化1Kg的BOD的需氧量KgO2/KgBODb’─微生物（以VSS计）自身氧化（代谢）所需氧量KgO2/Kg VSS·d。
上式也可变换为：Ro/VX=a’·QSr/VX+b’ 或Ro/QSr=a’+b’·VX/QSrSr─所去除BOD的量（Kg）Ro/VX─氧的比耗速度，即每公斤活性污泥（VSS）平均每天的耗氧量KgO2/KgVSS·dRo/QSr─比需氧量，即去除1KgBOD的需氧量KgO2/KgBOD由此可用以上两方程运用图解法求得a’ b’Nr—被硝化的氨量kd/d 4.6—1kgNH3－N转化成NO3-所需的氧量（KgO2）几种类型污水的a’ b’值⒀供氧量─单位时间内供给曝气池的氧量，因为充氧与水温、气压、水深等因素有关，所以氧转移系数应作修正。
AO工艺设计计算公式
A/O工艺设计参数①水力停留时间：硝化不小于5～6h；反硝化不大于2h，A段:O段=1:3②污泥回流比：50～100%③混合液回流比：300～400%④反硝化段碳/氮比：BOD5/TN>4，理论BOD消耗量为gNOx--N⑤硝化段的TKN/MLSS负荷率（单位活性污泥浓度单位时间内所能硝化的凯氏氮）：<KgMLSS·d⑥硝化段污泥负荷率：BOD/MLSS<KgMLSS·d⑦混合液浓度x=3000～4000mg/L（MLSS）⑧溶解氧：A段DO<～LO段DO>2～4mg/L⑨pH值：A段pH =～O段pH =～⑩水温：硝化20～30℃反硝化20～30℃⑾ 碱度：硝化反应氧化1gNH4+-N需氧4.57g，消耗碱度7.1g（以CaCO3计）。
反硝化反应还原1gNO3--N将放出2.6g氧，生成3.75g碱度（以CaCO3计）⑿需氧量Ro——单位时间内曝气池活性污泥微生物代谢所需的氧量称为需氧量(KgO2/h)。
微生物分解有机物需消耗溶解氧，而微生物自身代谢也需消耗溶解氧，所以Ro应包括这三部分。
Ro=a’QSr+b’VX+a’─平均转化1Kg的BOD的需氧量KgO2/KgBODb’─微生物（以VSS计）自身氧化（代谢）所需氧量KgO2/KgVSS·d。
上式也可变换为：Ro/VX=a’·QSr/VX+b’ 或Ro/QSr=a’+b’·VX/QSrSr─所去除BOD的量（Kg）Ro/VX─氧的比耗速度，即每公斤活性污泥（VSS）平均每天的耗氧量KgO2/KgVSS·dRo/QSr─比需氧量，即去除1KgBOD的需氧量KgO2/KgBOD由此可用以上两方程运用图解法求得a’ b’Nr—被硝化的氨量kd/d —1kgNH3－N转化成NO3-所需的氧量（KgO2）几种类型污水的a’ b’值⒀供氧量─单位时间内供给曝气池的氧量，因为充氧与水温、气压、水深等因素有关，所以氧转移系数应作修正。
AO工艺设计计算参考
AO工艺设计计算参考一、计算设计过程在AO工艺设计中，计算设计是整个设计过程中的重要环节，它主要包括以下几个步骤：1.数据采集：通过实验、实测等手段获取原材料和加工过程中的相关数据。
这些数据包括材料的物理性质、原材料的成分、加工过程中的温度、速度、压力等。
2.数据处理：对采集到的数据进行处理和整理，以便后续的计算分析。
数据处理可以使用统计学方法，如平均值、方差等，也可以使用图表分析、数据拟合等方法。
3.参数计算：根据采集到的数据和相关的工艺参数，计算得出最佳的工艺参数。
这些参数包括加工温度、速度、压力、时间等。
4.结果评估：评估计算得到的结果是否满足产品质量要求和生产效率的要求。
如果不满足，需要重新调整工艺参数进行计算。
二、计算方法在AO工艺设计中，常用的计算方法包括数值计算、实验计算和经验计算等。
1.数值计算：利用计算机模拟工具进行工艺参数的计算。
数值计算可以通过建立数学模型来描述工艺过程，并利用计算机软件进行求解。
数值计算具有高精度和较强的预测能力，但需要大量的计算资源和较长的计算时间。
2.实验计算：通过实验室试验和工厂实验来进行工艺参数的计算。
实验计算可以直接测量和观察工艺过程中的各种参数，并以此为基础进行参数计算。
实验计算可以得到实际的工艺参数，但受到实验条件和设备的限制。
3.经验计算：根据过去的经验和类似工艺的实际情况，进行工艺参数的估算和预测。
经验计算可以通过适当的调整和修正，得到比较准确的工艺参数。
经验计算具有操作简便、计算快速的特点，但其准确度和可靠性有待提高。
三、计算技术的应用在AO工艺设计中，计算技术的应用可以提高工艺参数的计算精度、预测能力和效率。
1.模拟仿真技术：利用计算机模拟软件对工艺过程进行仿真和模拟。
模拟仿真技术可以在计算机上重现实际的工艺过程，从而进行工艺参数的计算和优化。
模拟仿真技术可以减少实验试验的次数和成本，提高计算精度和效率。
2.神经网络技术：利用神经网络模型对工艺过程进行学习和训练。
AO工艺设计计算(全)
二 沉砂池计算1. 基 本 数据1.1 流 量日平 均 流 量Qav = m3 / d =0.46 日最 小 流 量Qmin = m3 / d =0.46 日变 化 系 数Kz =#NAME?日最 大 流 量Qmax =Kz * Qav =#NAME? m3/d ==#NAME? m3 /s 2 进 水 井及 堰2.1 进 水井 尺 寸最 大流 量 Qmax=#NAME? m3 /s最 小流 量 Qmin=0.46 m3 /s进水井格数 n =格进水井堰板方向宽L =m进水井长 W =m进水井高 H =m进水最大上升流速V =Qmax/(n*w*L) =#NAME?m/s 进水最小上升流速V =Qmin/(n*w*L) =0.26m/s 2.2 矩形堰2.2.1 薄壁平顶堰 （不淹没，无侧面收缩，流速忽略）使用公式： 通过堰口的流量为Q = m * b* (2 *g)1/2* H3/2流量系数为m = 0.405+ 0.0027 /H公式 取值 ：堰数n1 =单堰宽b =m单堰流量Qma =Qmax/n1 = m3 /s重力加速度g =9.81 m / s2使用试算方法得到以下结果：堰上水深H =#NAME?m流量系数为m =#NAME?堰负荷q =#NAME?l / (m * s) 按单堰过流平均流量校核堰数n2 =单堰宽b =m单堰流量Q' =Qav/(n1-1)= m3 /s重力加速度g =9.81 m / s2 使用试算方法得到以下结果：堰上水深H =#NAME?m流量系数为m =#NAME?堰负荷q =308.6l / (m * s) 2.3 渠道尺寸流量 q =#NAME?cu m / s水深 h=0.500m渠宽 w=0.900m流速 v =q/h/w#NAME?m/s2. 机械格栅选用回转式格栅,拟用宜昌市第二冷作机械厂的产品.每套由两台HF1000并联而成.格栅台数量n =格栅间隙b =格栅安装角度a =单套设备宽Wo =设备总高H2 =单套设备总宽W2 =渠道数n1 =每条渠道宽W =每条渠道深H =导流槽长度 L1= H *ctg(a) =m排渣高度(距渠底) H1=m栅前水深h1 =m栅前流速V1 =m/s过栅流速V =m/s单套格栅过流量Qs =m3/d过栅水头损失dh =m栅后水深h2 =m栅后流速V2 =m/s栅渣产率f =m3/103m3污水 栅渣产量 Wf =Qav * f = 2.000m3按单渠过流平均流量校核栅前水深h1 =m栅前流速V1 =0.51m/s过栅流速V =#NAME?m/s单套格栅过流量Qs = Qav=40000.0m3/d过栅水头损失dh =#NAME?m栅后水深h2 =#NAME?m栅后流速V2 =#NAME?m/s 3 沉砂池 :D=3.5 m4. 沉砂池出水堰计算使用公式： 通过堰口的流量为Q = m * b* (2 *g)1/2* H3/2流量系数为m = 0.405+ 0.0027 /H公式 取值 ：堰数n1 =单堰宽b =m单堰流量Qma =Qmax/n1 = m3 /s 重力加速度g =9.81 m / s2 使用试算方法得到以下结果：堰上水深H =#NAME?m流量系数为m =#NAME?堰负荷q =#NAME?l / (m * s)三 配水井计算使用公式： 通过堰口的流量为Q = m * b* (2 *g)1/2* H3/2流量系数为m = 0.405+ 0.0027 /H公式 取值 ：堰数n1 =单堰宽b =m单堰流量Qma =Qmax/n1 = m3 /s重力加速度g =9.81 m / s2 使用试算方法得到以下结果：堰上水深H =#NAME?m流量系数为m =#NAME?堰负荷q =#NAME?l / (m * s)m3 /sm3 /s#NAME? m3 / h。
AO工艺设计计算公式
A/O工艺设计参数①水力停留时间：硝化不小于5～6h；反硝化不大于2h，A段:O段=1:3②污泥回流比：50～100%③混合液回流比：300～400%④反硝化段碳/氮比：BOD5/TN>4，理论BOD消耗量为1.72gBOD/gNOx--N⑤硝化段的TKN/MLSS负荷率（单位活性污泥浓度单位时间内所能硝化的凯氏氮）：<0.05KgTKN/KgMLSS·d⑥硝化段污泥负荷率：BOD/MLSS<0.18KgBOD/KgMLSS·d5⑦混合液浓度x=3000～4000mg/L（MLSS）⑧溶解氧：A段DO<0.2～0.5mg/LO段DO>2～4mg/L⑨pH值：A段pH =6.5～7.5O段pH =7.0～8.0⑩水温：硝化20～30℃反硝化20～30℃⑾ 碱度：硝化反应氧化1gNH4+-N需氧4.57g，消耗碱度7.1g（以CaCO3计）。
反硝化反应还原1gNO3--N将放出2.6g氧，生成3.75g 碱度（以CaCO3计）⑿需氧量Ro——单位时间内曝气池活性污泥微生物代谢所需的氧量称为需氧量(KgO2/h)。
微生物分解有机物需消耗溶解氧，而微生物自身代谢也需消耗溶解氧，所以Ro应包括这三部分。
Ro=a’QSr+b’VX+4.6Nra’─平均转化1Kg的BOD的需氧量KgO2/KgBODb’─微生物（以VSS计）自身氧化（代谢）所需氧量KgO2/Kg VSS·d。
上式也可变换为：Ro/VX=a’·QSr/VX+b’ 或Ro/QSr=a’+b’·VX/QSrSr─所去除BOD的量（Kg）Ro/VX─氧的比耗速度，即每公斤活性污泥（VSS）平均每天的耗氧量KgO2/KgVSS·dRo/QSr─比需氧量，即去除1KgBOD的需氧量KgO2/KgBOD由此可用以上两方程运用图解法求得a’ b’Nr—被硝化的氨量kd/d 4.6—1kgNH3－N转化成NO3-所需的氧量（KgO2）几种类型污水的a’ b’值⒀供氧量─单位时间内供给曝气池的氧量，因为充氧与水温、气压、水深等因素有关，所以氧转移系数应作修正。
AO工艺设计计算公式
AO工艺设计计算公式

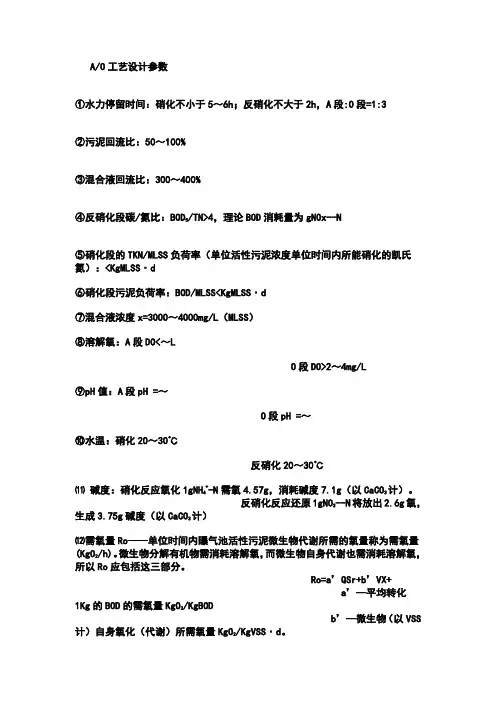

A/O 工艺设计参数
①水力停留时间：硝化不小于5〜6h;反硝化不大于2h, A段:0段=1:3
②污泥回流比：50〜100%
③混合液回流比：300〜400%
④反硝化段碳/氮比：BOD/TN>4,理论BOD肖耗量为
1.72gBOD/gNOx--N
⑤硝化段的TKN/MLSS负荷率（单位活性污泥浓度单位时间内所能硝化的凯氏氮）：<0.05KgTKN/KgMLSS d
⑥硝化段污泥负荷率：BOD/MLSS<0.18KgBODgMLSS d
⑦混合液浓度x=3000〜4000mg/L （MLSS）
⑧溶解氧：A段DOv0.A 0.5mg/L
O 段DO>〜4mg/L
⑨pH值：A段pH =6.5 〜7.5
O 段pH =7.0 〜8.0
⑩水温：硝化20〜30 r
反硝化20〜30 r
（11）碱度：硝化反应氧化1gNH+-N需氧4.57g，消耗碱度7.1g （以CaCO 计）。
反硝化反应还原1gNO3--N 将放出 2.6g 氧, 生成3.75g碱度（以CaCO计）
（12）需氧量Ro单位时间内曝气池活性污泥微生物代谢所需的氧量称为需氧量（KgO2/h）。
微生物分解有机物需肖耗溶解氧，而微生物自身代谢也需肖耗溶解氧，所以Ro应包括这三部分。
Ro=a'QSr+b'VX+4.6Nr
a'—平均转化
1Kg 的BOM需氧量KgQ/KgBOD
上一页下一页。
AO工艺标准规范标准设计计算参考材料
A1/O生物脱氮工艺一、设计资料设计处理能力为日处理废水量为30000m3废水水质如下：PH值7.0~7.5 水温14~25℃BOD5=160mg/L VSS=126mg/L(VSS/TSS=0.7) TN=40mg/L NH3-N=30mg/L根据要求：出水水质如下：BOD5=20mg/L TSS=20mg/L TN 15mg/L NH3-N 8mg/L根据环保部门要求，废水处理站投产运行后排废水应达到国家标准《污水综合排放标准》GB8978-1996中规定的“二级现有”标准，即COD 120mg/l BOD 30 mg/l NH -N<20 mg/l PH=6-9 SS<30 mg/l二、污水处理工艺方案的确定城市污水用沉淀法处理一般只能去除约25~30℅的BOD5，污水中的胶体和溶解性有机物不能利用沉淀方法去除，化学方法由于药剂费用很高而且化学混凝去除溶解性有机物的效果不好而不宜采用。
采用生物处理法是去除废水中有机物的最经济最有效的选择。
废水中的氮一般以有机氮、氨氮、亚硝酸盐氮和硝酸盐氮等四种形态存在。
生活污水中氮的主要存在形态是有机氮和氨氮。
其中有机氮占生活污水含氮量的40%~60%，氨氮占50%~60%，亚硝酸盐氮和硝酸盐氮仅占0%~5%。
废水生物脱氮的基本原理是在传统二级生物处理中，将有机氮转化为氨氮的基础上，通过硝化和反硝化菌的作用，将氨氮通过硝化转化为亚硝态氮、硝态氮，再通过反硝化作用将硝态氮转化为氮气，而达到从废水中脱氮的目的。
废水的生物脱氮处理过程，实际上是将氮在自然界中循环的基本原理应用与废水生物处理，并借助于不同微生物的共同协调作用以及合理的认为运用控制，并将生物去碳过程中转化而产生及原废水中存在的氨氮转化为氮气而从废水中脱除的过程。
在废水的生物脱氮处理过程中，首先在好氧（oxic）条件下，通过好氧硝化的作用，将废水中的氨氮氧化为亚硝酸盐氮；然后在缺氧（Anoxic）条件下，利用反硝化菌（脱氮菌）将亚硝酸盐和硝酸盐还原为氮气（N2）而从废水中逸出。
