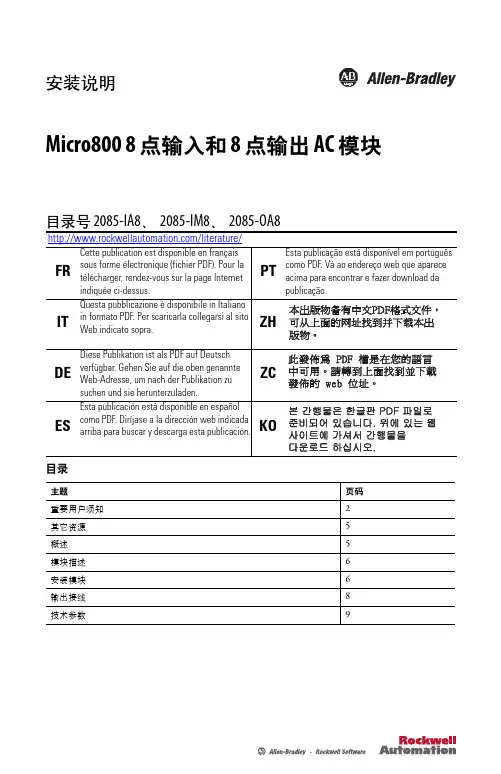

Micro800 8点输入和 8点输出 AC 模块目录号 2085-IA8、 2085-IM8、

安装说明Micro800 8 点输入和 8 点输出 AC 模块目录号 2085-IA8、2085-IM8、2085-OA8/literature/目录主题页码重要用户须知2其它资源5概述5模块描述6安装模块6输出接线8技术参数9重要用户须知固态设备具有与机电设备不同的运作特性。

Safety Guidelines for the Application, Installation and Maintenance of Solid State Controls（出版物SGI-1.1)，可以由您当地的罗克韦尔自动化销售部提供，或通过互联网地址/literature/下载）介绍了固态设备和硬接线机电设备之间的一些重要区别。

由于存在这些区别，同时由于固态设备的广泛应用，负责应用此设备的所有人员都必须确保仅以可接受的方式应用此设备。

对于由于使用或应用此设备而导致的任何直接或间接的损害，罗克韦尔自动化公司在任何情况下都不承担任何责任。

本手册中的示例和图表仅供说明之用。

由于任何特定的安装都存在很多变异因素和要求，罗克韦尔自动化公司对于依据这些示例和图表所进行的实际应用不承担任何责任和义务。

对于因使用本手册中所述信息、电路、设备或软件而引起的专利问题，罗克韦尔自动化不承担任何责任。

未经罗克韦尔自动化公司的书面许可，禁止复制本手册的全部或部分内容。

出版物 2085-IN005A-ZH-P - 2012 年 9 月出版物 2085-IN005A-ZH-P - 2012 年 9 月环境与机壳防止静电放电注意：本设备适用于污染等级 2 工业环境、过电压 II 类应用（IEC 60664-1 中有规定）以及最高 2000 m (6562 ft) 的海拔高度，而不导致额定值降低。

按照 IEC/CISPR 11 的规定，本设备属于组 1，A 类工业设备。

若不采取适当预防措施，则可能会因传导和辐射干扰而很难确保它们在住宅环境和其它环境下的电磁兼容性。

毫秒表时间检定仪

秒表是时间研究中最广泛使用的工具。

通常有两种类型的秒表，定额人员常用的是1/100分秒表，也称10进分计秒表，此秒表表面分成lOO小格，每小格代表0.Olmin，长针每分钟转1圈。

表盘上方有一个小表,小表盘面分为30小格，每小格为1min，转1圈为30min。

长针转1圈，短针移动1小格。

表的右上角外缘的按钮具有暂停功能,控制表针的走与停。

表停后再启动，指针继续移动。

正上方的按钮具有启动指针移动、按停和归零功能。

由于1/100 分秒表读数、记录容易，整理、计算方便，所以成为首选。

另外一种秒表为10进时计秒表(表面划分成100小格，每格代表0.0001h)。

长针转1圈为0.01小时（或0.6min），小盘面有30小格，每格代表0.01小时。

由于该类秒表比1/100分秒表长针移动速度快（约快2倍），故测时较为准确，适合快速精确动作。

为了便于连续记时与累计记时，有时使用双秒表工作，两个秒表之间装有机械的联动机构，当一个表停下来读数时，另一个表同时起动计时。

也有使用三个秒表联动工作的，当一个秒表停下来读数时，第二个秒表开始起动，第三个秒表指针归零。

新一代的秒表采用液晶数字显示，可完成连续、中断、跟踪、汇总、记忆、日历、数字显示功能，并连接打印机，精度可达0.001min或0.1s。

德国比勒菲尔德大学乌利希?海因茨曼教授和奥地利维也纳工业大学菲伦科克劳斯茨教授带领的小组研制出了这种高精确度秒表。

100微微微秒与1秒的比例相当于1秒与3亿年的比例。

微微微秒是用来计算原子内活动的时间单位。

在最简单的原子??氢原子中，电子环绕原子核一周大约需要150微微微秒。

SYN5301型秒表时间检定仪产品概述SYN5301型毫秒表时间检定仪是西安同步电子科技有限公司研发生产的一款实用电子产品，是一款多功能，综合性的时间检定自动测试装置，根据国家颁发的机械式秒表和数字式石英秒表检定规程、电秒表检定规程、电子毫秒仪检定规程设计制造，对机械秒表、电子秒表、指针式电秒表、数字电秒表、数字式毫秒仪等计时仪器进行检定。

UCTRONICS 8通道数字波形测试仪说明书

24MHZ 8CHUSBLogic AnalyzerRev 1.0, July2018UCTRONICS TEAMSkype: fpga4uTel: +86 025 ********Website: Email:*********************INTRODUCTIONcopyright is owned.FEATURESSIGNAL COLLECTION24MHZ 8CHUSBLogic AnalyzerRev 1.0, July2018UCTRONICS TEAMSkype: fpga4uTel: +86 025 ********Website: Email:*********************INTRODUCTIONcopyright is owned.FEATURESSIGNAL COLLECTIONQUICK START GUIDEand A5(UNO) to CH2 and GND(UNO) to GND. You can refer to the above picture Step3: Add protocol decode. In this user guide, we add I2C protocolStep4: Set the trigger signal mode Step5: Click run to collect signalStep6: You can analyzes the i2c data according to the protocol through these graphical timingTROUBLE SHOOTINGIn general, as long as your computer is fast enough and there is no interference from other USB devices, there is no problem with the logic analyzer reaching a samplingdevice is being used by other devices, the maximum sampling frequency may be lower by one or two levels, such as 16M, 12M, and so on.If you want to maximize the sampling rate for your computer, more detailed information Please refer to the Operation Manual.PRODUCT DISCLAIMER This cost-effective 8-channel analyzer canbe used in conjunction with PulseView, anopen source software by Signok. It is also compatible with the logic analyzer software Saleae, to which the copyright is owned.QUICK START GUIDEand A5(UNO) to CH2 and GND(UNO) to GND. You can refer to the above picture Step3: Add protocol decode. In this user guide, we add I2C protocolStep4: Set the trigger signal mode Step5: Click run to collect signalStep6: You can analyzes the i2c data according to the protocol through these graphical timingTROUBLE SHOOTINGIn general, as long as your computer is fast enough and there is no interference from other USB devices, there is no problem with the logic analyzer reaching a samplingdevice is being used by other devices, the maximum sampling frequency may be lower by one or two levels, such as 16M, 12M, and so on.If you want to maximize the sampling rate for your computer, more detailed information Please refer to the Operation Manual.PRODUCT DISCLAIMER This cost-effective 8-channel analyzer canbe used in conjunction with PulseView, anopen source software by Signok. It is also compatible with the logic analyzer software Saleae, to which the copyright is owned.。

702-3型数字全智能毫秒仪

702-3型数字全智能毫秒仪一、概述702-3型毫秒仪是最新研制的全智能毫秒测试仪，是在702-2型（获武汉市九零年度发明奖）基础上进一步完善智能、功能开发的新产品，属国内首创，独家生产，它广泛应用之电力、电子、电信、铁道、交通以及机电、机械等部门，测其电磁式有触点或晶体式无触点继电保护装置、远方装置、自动装置的各种动作时间、动作间隔，机械式接点、触头、电力开关主触头合闸、分闸的时间，三相在合闸、分闸同期程度或之间相差间隔，合闸、分闸机械接点的切换时间或间隔，以及各种波段开关、钮子开关、限位开关、万能式转换开关等主动脉令行器在各种机床是（也可用于体育运动），测其A点只至B点的速度。

本产品具有：成都401、405、406-408、801、803、892（频率除外）型，南京702-2型，衡阳SH-3型所有功能为一体，全部功能不需操作切换，（被测的各种电量、非电量、电量的电压、幅值及各种脉冲的空接点等信号），能自动识别各种信号，并完成其工作。

本产品操作简单、测试方便、重量轻、体积小，是在国内同类产品中处于领先地位的更新换代产品。

二、主要技术数据1、测量量程范围：0.0001-99.9999秒,最小起数100微秒，最大止数100秒少100微秒。

2、计时精度：不大于±0.001% ＋2个字。

3、电源：交流220V±10% 50Hz4、功率：5W5、输入信号：交直流、正、负跃变、正、负脉冲、机械空接点6、输入直流信号电压（触发电压）1.5V-250V7、相对湿度：≤80%RH8、外型尺寸：166×86×709、重量：0.6公斤三、测试范围1、单路：a、空接点断开时间、返回时间b、空接点闭合时间、返回时间c、正脉冲宽度d、负脉冲宽度e、上下接点（由接点A转换到B点）动作间隔。

2、双路：a、双路信号间的动作时间间隔b、起止输入信号、直流电压、正、负跃变、正、负脉冲、空接点（触点）（常开、常闭）c、上述根据需要输入信号可任意组合，参见使用方法表（一）及图（二）以上名词定义：空接点：指不带电任何接点，触头（常闭、常开）正跃变：指由低电位向高电位跃变。

深圳华谊仪表 MS8268 数字多用表说明书

MS8268数字多用表使用手册深圳华谊仪表有限公司目录标题页码1. 概述11.1 安全信息11244468991.1.1 安全说明1.1.2 安全的工作习惯 1.1.3 安全符号1.1.4 安全的保养习惯 1.2 安全机制2. 仪表外观说明 52.1 仪表外观52.2 液晶显示器 2.3 功能按键 2.4 输入插座2.5 旋转开关 2.5 附件 103. 操作指南 10 3.1 常规操作 103.1.1 插座防误插报警 103.1.2 读数保持模式 113.1.3 手动量程和自动量程模式 113.1.2 电池节能功能 123.1.4相对测量模式 12 Ⅰ目录标题页码3.2测量指南 123.2.1 测量交流和直流电压 123.2.2 测量电阻 133.2.3 测试二极管 143.2.4 蜂鸣通断测试 153.2.5 晶体管测量 153.2.6 测量电容 163.2.7 测量频率和占空系数 183.2.8 测量电流 194. 技术指标194.1 综合指标 194.2 精度指标 204.2.1 直流电压 204.2.2 交流电压 204.2.3 电阻 214.2.4 二极管 214.2.5 蜂鸣通断 214.2.6 晶体管 214.2.7电容 224.2.8 频率 224.2.9 直流电流 234.2.10 交流电流 235. 仪表维护 24 5.1 一般维护 245.2 更换电池 24Ⅱ1. 概述这台数字多用表是根据国际电工安全标准IEC－1010（61010-1@IEC：2001）对电子测量仪器和手持式数字多用表的安全要求而设计生产的。

符合IEC－1010的600V CAT.Ⅲ、1000V CAT.Ⅱ和污染程度2要求。

使用本仪表前，请仔细阅读使用说明书并请注意有关安全工作准则。

有关仪表和说明书所用的国际符号，请参阅第1.1.3节的说明。

1.1 安全信息1.1.1安全说明* 测量类别 Ⅲ（CAT.Ⅲ）是指在建筑物设备内进行的测量。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

目录
一、概述 (2)
二、主要技术数据 (2)
三、测试范围 (3)
四、使用方法 (3)
五、配件 (4)
六、注意事项 (4)
一、概述
SZW-8型数字毫秒表广泛应用之电力、电子、电信、铁道、交通以及机电、机械等部门，测其电磁式有触点、远方装置、自动装置的各种动作时间、动作间隔、机械式接点、触头、电力开关主触头合闸、分闸的时间，三相在合闸、分闸同期程度或之间相差间隔，合闸、分闸机械B接点的切换时间或间隔，以及各种波段开关、钮子开关、限位开关、万能式转换开关等主动脉令行器在各种机床是（也可用于体育运动），测其A点只至B点的速度。

本产品具有：成都401、405、406-408、801、803、892（频率除外）型，南京702-2型，衡阳SH-3型所有功能为一体，全部功能不需操作切换。

本产品操作简单、测试方便、重量轻、体积小，是在国内同类产品中处于领先地位的更新换代产品。

二、主要技术数据
1、测量量程范围：0.01-99.9999秒。

2、计时精度：不大于±0. 1% ＋2个字。

3、电源：交流220V±10% 50Hz
4、功率：5W
5、输入信号：机械空接点
6、相对湿度：≤80%RH
7、外型尺寸：170*75*130
8、重量：0.6公斤
三、测试范围
a、空接点断开时间、返回时间
b、空接点闭合时间、返回时间
c、上下接点（由起动转换到停止）动作间隔。

d、信号间的动作时间间隔
e、上述根据需要输入信号可任意组合，参见使用方法表（一）及图（二）
以上名词定义：
空接点：指不带电任何接点，触头（常闭、常开）
面板布置图（一）
四、使用方法
本产品操作极为方便、安全。

参见面板布置图（一）
1、将交流电源线插上电源，显示数字。

2、然后根据被测对象，确定连线方式。

3、若是使用双路，将起动、停止试检测线两端分别接入被测输入信号。

参见表一及图（二），起动接起数输入信号，停止接止数输入信号，（其实不分起止表），然后将清零按钮按下，复零，自动识别输入信号，准备计数，然后操作被测元件。

起动被触发起数，停止随后触发止数，数字显示被测的时间。

4、若是单路，将起动停止测试仪两端夹入被测输入信号，然后将清零按下复零，并自动识别信号。

五、配件
主机一台测试线二根电源线一根说明书一份包装袋一个
合格证一张保修卡一张
六、注意事项
本仪器各种触发头为空接点，不能带电测量。
