湖南长高集团GW7C-252型隔离开关维护检修手册V1.0(试行)
户外高压交流隔离开关维护检修手册
云南电网公司 湖南长高高压开关集团股份公司
联合编制 二零一四年十二月
湖南长高 GW7C-252 三柱水平旋转式户外高压交流隔离开关维护检修手册
目次
前 言................................................................................................................................................................2 1 适用范围及引用文件..................................................................................................................................2
1.1 适用范围...........................................................................................................................................2 1.2 引用文件...........................................................................................................................................2 2 技术参数表..................................................................................................................................................2 3 维护检修周期及项目..................................................................................................................................4 3.1 C 类检修项目及周期 .......................................................................................................................4 3.2 B 类检修项目与周期 .......................................................................................................................7 3.3 A 类检修项目及周期 .......................................................................................................................8 4 维护及检修准备工作................................................................................................................................10 4.1 C1 类检修项目要求 ..........................................................................................................................10 4.2 C2 类检修项目要求 ..........................................................................................................................11 4.3 B 类检修项目要求 .........................................................................................................................11 4.4 A 类检修项目要求 .......................................................................................................................13 4.5 成本估算.........................................................................................................................................14 4.6 维护检修准备要求.........................................................................................................................14 4.7 停电维护检修危险点及预控措施 .................................................................................................14 4.8 停电维护检修工作流程 ...................................................................................................................15 5 维护检修质量标准....................................................................................................................................17 5.1 C1 类检修质量标准 .....................................................................................................................17 5.2 C2 类检修质量标准 ..........................................................................................................................21 5.3 B 类检修质量标准 .........................................................................................................................23 5.4 A 类检修质量标准 ............................................................................................................................28 6 相关资料性附录..........................................................................................................................................43 附录 A GW7C-252 型隔离开关结构与动作原理..................................................................................43 附录 B GW7C-252 型隔离开关 A 修主要材料、易损件及备品备件 .................................................44 附录 C GW16A/17A-252 型隔离开关检修专用工具表........................................................................45 附录 D 螺栓螺钉紧固力矩值企业标准 （单位：N·m） ..............................................................46 附录 E GW7C-252 型隔离开关 A 修报告 .............................................................................................47 附录 G CJ12 电动机构操作方法及结构图 ............................................................................................51
GB1985
高压交流隔离开关关设备和控制设备标准的共用技术要求
GB 26860
电力安全工作规程 发电厂和变电站电气部分
GB 26861
电力安全工作规程 高压试验室部分
DL/T486
高压交流隔离开关和接地开关
DL/T 593
高压开关设备和控制设备标准的共用技术要求
DL/T 596
湖南长高 GW7C-252 三柱水平旋转式户外高压交流隔离开关维护检修手册
GW17—252隔离开关的机械故障及改进措施
侧 导 电体 零件产 生较大 的附加载荷 ，降低 零件 的使 用 寿命 。同时 ，夹叉对静触杆两侧夹 紧力也不相 同。
２ ）分 析原因 若动 、静侧底座 安装 尺寸有较 大偏 差 ，尤其是 动 侧底 座 安装 时尺 寸稍有偏 差 ，静 触杆 与夹叉不对 中偏差 就 明显表现 出来 （ 偏差 往往被 放大 十多倍 ） 。 ３ ）解 决措施
摘 要 ：主要论 述 了ＧＷ １ —２ ２ 外高 压 隔离开 关在 调试 和机 械寿命 试 验 中发现 的机 械故 障 ，并对这 些 ７ ５户 故障作 了针 对性 的分析 ，实施 了相应 的改进 措施 。
关键词 ：隔离开 关 调试 工装 机械 故 障 改 进 措 施
Ｍ ｅ ｈ ｎ ｃ ｌ ａｌｒ ｆ ｃ ａ ｉａ ｉ ｅｏ Ｆ ｕ ＧＷ —２ ２ Ｓ ｔｈ ｄ ｓ ｏ ｎ ｃｏ １ ７ ５ ｗｉ ． ｉｃ ｎ ｅ ｔｒ ｃ ａ ｄＩ ｐ ｏ ｅ ｅ ｔ ｅ ｓ ｒ ｎ ｍ ｒ ｖ ｍ ｎ ａｕ ｅ Ｍ
试验 过程 中发 现 的机 械故 障予 以分析 ，找 出原 因并 提 出具 体 的改 进措施 ，希望这 些具体 的改进 措施对 提高 国产高压隔离开关的质量起 到积极 的促进 作用 。
松开动侧底 座 的安装螺 栓 ，使底座稍 转动 （ 向 静触 杆 与夹叉 对 中方 向 ） ，找正 后再 紧 固动侧底 座 的安装 螺 栓 ；也 可 通 过移 动 静 触 侧底 座 的方法 找
１ ２ １ 现象 ．．
当隔离开关 合 闸完成后 ，４只夹叉 中仅 有对角
２只静触 杆夹 紧 ，其 余 ２只未 与静触 杆夹 紧 ，甚至 有间 隙存在 。
1.2.5 GW17-252型户外隔离开关检修作业指导书范本
Q/GZDW贵州电网公司企业标准Q/GZDW ××××-2009GW17-252型户外隔离开关检修作业指导书范本2009--**-**发布 2009--**-**实施贵州电网公司发布前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于印发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《GW17-252型隔离开关检修作业指导书范本》，本范本用于指导和规范贵州电网公司系统各单位变电检修人员编写GW17-252型隔离开关检修的现场作业指导书，同时作为变电检修专业现场工作（作业）人员学习与培训资料本范本由贵州电网公司生产技术部提出、归口本范本主要编写单位：贵阳供电局。
本范本主要起草人：陈世丹曹俊罗浩先本范本主要审核人：孙建江田维国丁恒洪赖罗彬陈忠雷陈世丹本范本通过贵州电网公司标准化委员会批准，自颁布之日起实施。
执行中的问题和意见，请及时向贵州电网公司生产技术部反馈。
目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预控措施 (1)6 作业准备 (2)6.1 人员配置 (2)6.2检修工具准备 (2)6.3消耗性材料及主要备品备件 (2)7 作业周期 (3)8 工期定额 (3)9 设备主要参数 (3)9.1主要技术参数 (3)9.2主要机械调整参数 (3)10 工作流程 (4)10.1小修工作流程 (4)10.2大修工作流程 (5)10.3大修工作流程 (6)11 作业项目、工艺要求和质量标准 (6)11.1 作业项目 (6)11.2 工艺要求和质量标准 (6)12 收尾和验收工作 (8)13 大修的判断标准和检修项目： (8)附录一GW17-252隔离开关检修报告 (9)GW17-252型户外隔离开关检修作业指导书范本1 范围本范本适用于GW17-252型隔离开关维护和检修2 规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。
GW7-252型隔离开关故障分析与改造
１ 运 行 情 况 及 故 障分 析
目前 ．国 网 温 州 供 电 公 司 投 运 的 Ｇ Ｗ７ — ２ ５ ２ 型隔离开关共 ５ ６台 ，均 为 ２ ０ ０ ５年 前 后 出厂 。该 隔 离 开 关 在 合 闸 操 作 中 ，频 繁 发 生 合 闸 不 到 位 、
与 中轴成 ４ ５ 。 ． 合 闸 时动触 头水平 旋 转 ，带动 静 触 头旋转入位 （ 以下定义 为触头转入式 ） ，由于结 构 简 单 、维 护 方 便 ，在 ２ ２ ０ ｋ Ｖ 户 外 配 电装 置 中 应用 十分广泛 。但某制造厂生产 的该 型隔离 开关
摘 要 ：针对 Ｇ Ｗ７ — ２ ５ ２型隔离 开关频繁发 生合 闸不 到位 的缺 陷 ，通过设 备解体查 找原 因 ，发现 了静
触头结构不合理 、零 部件材质不 良、传 动连杆强度不 足等问题 ，并对其导 电 、传 动部分实施 了一 系列
的完善化改造。改造后 的实际运行情况表 明 ，设备运行操作稳定 ，彻底 消除了设各故障隐患 。 一 ． ． ．
Ｊ Ｉ Ｎ Ｊ ｉ ａ ｍｉ ｎ，Ｐ ＡＮ Ｙｉ ｗｅ ｉ
（ Ｓ ｔ ａ ｔ ｅ Ｇ ｉ ｒ ｄ Ｗｅ ｎ ｚ ｈ ｏ ｕ Ｐ ｏ ｗ ｅ ｒ Ｓ ｕ ｐ ｐ ｌ ｙ Ｃ ｏ ｍ ｐ ａ ｎ ｙ ， Ｗｅ ｎ ｚ ｈ ｏ ｕ Ｚ ｈ ｅ ｊ ｉ ａ ｎ ｇ ３ ２ ５ ０ ０ ０ ， Ｃ ｈ ｉ ｎ ａ ）
Ｍｏ ｒ ｅ ｏ ｖ ｅ ｒ ，ｔ ｈ ｅ ｃ ｏ ｎ ｄ ｕ ｃ ｔ ｉ ｏ ｎ ｐ ａ ｒ ｔ ｓ ａ ｎ ｄ ｄ ｒ ｉ ｖ ｅ ｐ ａ ｒ ｔ ｓ ａ ｒ ｅ ｒ ｅ ｃ ｏ ｎ ｓ ｔ ｕｃ ｒ ｔ ｅ ｄ ｆ ｏ ｒ ｐ ｅ ｒ ｆ ｅ ｃ ｔ ｉ ｏ ｎ．Ｔ ｈ ｅ ｐ ｒ ａ ｃ ｔ ｉ ｃ ａ ｌ ｏ ｐｅ ｒ ａ ｔ ｉ ｏ ｎ ａ ｆ ｔ ｅ ｒ
GW7-252型高压隔离开关存在的问题及改进

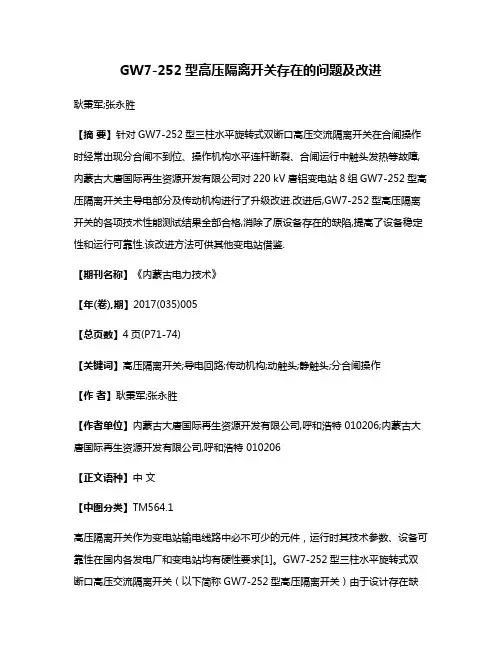

GW7-252型高压隔离开关存在的问题及改进耿秉军;张永胜【摘要】针对GW7-252型三柱水平旋转式双断口高压交流隔离开关在合闸操作时经常出现分合闸不到位、操作机构水平连杆断裂、合闸运行中触头发热等故障,内蒙古大唐国际再生资源开发有限公司对220 kV唐铝变电站8组GW7-252型高压隔离开关主导电部分及传动机构进行了升级改进.改进后,GW7-252型高压隔离开关的各项技术性能测试结果全部合格,消除了原设备存在的缺陷,提高了设备稳定性和运行可靠性.该改进方法可供其他变电站借鉴.【期刊名称】《内蒙古电力技术》【年(卷),期】2017(035)005【总页数】4页(P71-74)【关键词】高压隔离开关;导电回路;传动机构;动触头;静触头;分合闸操作【作者】耿秉军;张永胜【作者单位】内蒙古大唐国际再生资源开发有限公司,呼和浩特 010206;内蒙古大唐国际再生资源开发有限公司,呼和浩特 010206【正文语种】中文【中图分类】TM564.1高压隔离开关作为变电站输电线路中必不可少的元件，运行时其技术参数、设备可靠性在国内各发电厂和变电站均有硬性要求[1]。
GW7-252型三柱水平旋转式双断口高压交流隔离开关（以下简称GW7-252型高压隔离开关）由于设计存在缺陷，长时间运行经常出现合闸不到位、分合闸操作失灵、操作损坏变形、导电回路过热、关键部件锈蚀等问题，可靠性逐年递减。
为解决GW7-252型高压隔离开关存在的问题，降低隔离开关的检修成本，提高设备运行可靠性，内蒙古大唐国际再生资源开发有限公司对GW7-252型高压隔离开关的主导电部分和传动机构进行了升级改进。
本文对GW7-252型高压隔离开关的改进方法进行了分析探讨，以供其他变电站参考。
内蒙古大唐国际再生资源开发有限公司220 kV唐铝变电站在装37组GW7-252型高压隔离开关，由于设备完全暴露在大气环境中，承受着雨水、烟雾、风沙的侵蚀，导致设备存在的设计缺陷逐年暴露，运行10 a来经常出现合闸不到位、分合闸操作失灵、操作损坏变形、导电回路过热、关键部件锈蚀等问题。
河南平高GW16B-252设备维护检修手册V1.0(试行)
电力安全工作规程 发电厂和变电站电气部分 电力安全工作规程 高压试验室部分 高压交流隔离开关和接地开关 高压输变电设备的绝缘配合使用导则 高压开关设备和控制设备标准的共用技术要求 交流高压隔离开关和接地开关订货技术条件 高压开关设备和控制设备标准的共用技术要求 电力设备预防性试验规程 电力建设安全工作规程（变电所部分） 电业安全工作规程及局补充条文 南方电网公司 电力设备预防性试验规程
1
第二章 技术参数表序号 Nhomakorabea技术参数名称
一 一般参数 1 隔离开关型号 2 结构型式 3 接地型式 4 操作方式 5 工作环境温度 ℃ 6 海拔高度 m 7 污秽等级 8 覆冰厚度 mm 9 风速 m/s 10 地震烈度 二 额定和保证的性能参数 1 额定电压 kV 2 额定绝缘水平
额定雷电冲击耐受电压峰值 a ——对地 kV
第一章 适用范围及引用文件
第一节 适用范围
本手册适用于南方电网公司范围内由平高电气股份有限公司生产的GW16B-252型隔 离开关的维护和检修工作。
第二节 引用文件
GB 26860 GB 26861 GB 1985 GB/T 311.2 GB/T 11022 DL/T 486 DL/T 593 DL/T 596 DL 5009.3
——断口间 kV 额定工频1min耐受电压（有效值） b ——对地 kV ——断口间 kV 3 额定频率 Hz 4 额定电流 A 5 主回路电阻 μΩ 6 额定峰值耐受电流 kA
出厂标准参数
GW16B-252 单臂垂直伸缩式 单接地/不接地 三相机械联动
-40～+40 ≤2000 Ⅲ级或Ⅳ级
10 34 8
第一节 适用范围 ...................................................................................................................................... 1 第二节 引用文件 ...................................................................................................................................... 1 第二章 技术参数表.......................................................................................................................................... 2 第三章 维护、检修周期及项目 ...................................................................................................................... 5 第一节 C 类检修项目及周期 .................................................................................................................. 5 第二节 B 类检修项目及周期 .................................................................................................................. 8 第三节 A 类检修项目及周期 .................................................................................................................11 第四节 临时检修 .................................................................................................................................... 12 第四章 维护及检修准备工作 ........................................................................................................................ 13 第一节 工具、耗材、人员需求清单 .................................................................................................... 13 第二节 C2 类检修及检修准备要求....................................................................................................... 18 第三节 C2 类检修及 B 类检修危险点及预控措施 .............................................................................. 19 第四节 C2 类检修及检修工作流程....................................................................................................... 21 第五章 维护及检修质量标准 ........................................................................................................................ 24 第一节 C1 类检修质量标准 ................................................................................................................. 24 第二节 C2 类检修质量标准 .................................................................................................................. 28 第三节 B 类检修质量标准 .................................................................................................................... 32 第四节 A 类检修质量标准 .................................................................................................................... 39 第六章 河南平高电气股份有限公司相关资料性附录 ................................................................................ 40 附录一 隔离开关产品螺纹连接紧固扭矩 ............................................................................................ 40 附录二 常见问题以及相关说明 ............................................................................................................ 42 附录三 CJ11 电动机构二次原理及元件介绍 ....................................................................................... 45 附录四 CJ11 电动机构常见二次问题及调试处理方法 ....................................................................... 50 附录五 常用备品备件 ............................................................................................................................ 53 附录六 维护措施总表 ............................................................................................................................ 55 附录七 吊装示意图 ................................................................................................................................ 56 附录八 全寿命周期成本 LCC 的计算 ................................................................................................. 57
GW7B-252说明书09版
GW7B-252D(G)型户外高压交流隔离开关安装使用说明书0SR.412.048江苏省如高高压电器有限公司2009年3月23日GW7B-252D(G)型户外高压交流隔离开关安装使用说明书1概述1.1产品型号与名称GW7B-252型户外高压交流隔离开关，按照附装接地开关的情况，分为不接地(型号为GW7B-252)、单接地和双接地(型号为GW7B-252D)三种。
注：单接地开关分左、右接地，判别方法是面对铭牌，接地开关在左手侧为左接地，反之为右接地。
(产品上有铭牌帮助辩识产品左、右侧)1.2产品用途和特点GW7B-252 D(G)型户外高压交流隔离开关系三相交流额定频率50Hz、额定电压252kV的户外高压输电设备，用以在无负载情况之下断开或接通高压线路，以便对高压线路进行换接，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。
本产品符合GB1985《高压交流隔离开关和接地开关》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》及DL/T486《交流高压隔离开关和接地开关订货技术条件》、DL/T593《高压开关设备和控制设备标准的共用技术要求》。
1.3使用环境条件a) 环境温度-40℃～+40℃；b) 海拔不超过2000m；c) 风速不超过34m/s；d) 覆冰厚度不超过10mm；e) 地震烈度不超过9度；f) 空气污秽程度：适用于IV级及以下污秽地区；g) 无频繁激烈振动，无易燃易爆和化学腐蚀物质；h) 阳光辐射强度1000W/m2(晴天中午) 。
2 技术参数表1（续）3产品结构和工作原理3. 1隔离开关本隔离开关为三柱式水平双断口结构，每组由三台独立的单极隔离开关组成(一个操作极和两个边极)。
隔离开关可以一侧或两侧附装接地开关。
三极隔离开关由一台SRCJ2型电动机操动机构联动操作，三极接地开关由一台SRCS1/SRCS2型人力操动机构联动操作。
每个单极隔离开关由基座、支柱绝缘子、操作绝缘子、主导电部分、传动系统及接地开关(当需要时)所组成。
GW7-252型隔离开关故障分析与改造
．
长度 ． 对其进行热镀锌处理。将单杆推或拉 式的传动结构改为双杆推 拉式． 并重新制作传动连杆 ， 同样采取热镀锌 处理 ， 采用不锈 钢材质 ， 添加 润滑复合 的结果以促进操作更加便捷 ．从 而使传动受力均匀 ． 在 开关 闭合 同时传动受力不发生变化 ， 保障传 动的稳定性ｔ ３ ］ 。 （ ３ ） 完善机械闭锁与地刀静触头系统。对导电 回路与传动 回路进 行改造后 ． 原有 的隔离 开关底座与接地 刀机构均需改造 完善 ． 改装 主 刀与接地 刀连锁 ． 采用过渡连板 ， 安装新的接地刀静触头。
３ ． 开关改造一般遇到的问题及处理对策
连接 开关导 电回路 中的零部件 隔离开关在静触头更换过程 中 ． 需要考虑主导电杆 与原产 品绝缘子的尺寸是否不一样 ． 如果尺 寸大小 不一样则需对金属过渡盘进行改造 ． 而金属过渡盘改造需要焊接 的锻 铝合金应注意尺寸偏差 ． 在焊接前建议预 留 ２ ｍ ｍ。 （ １ ） 静触头地刀经过静触头金属过渡盘和连接导 电部分完成 ． 静触 头地刀对接孔要相对外移在 １ ２ ａ ｒ ｍ， 静触头地刀就要 向内移动 １ ２ ａ ｒ ｍ． 开关的接线底板 还要考 虑导线金具开孔 的数量 、 角度 、 高度 、 材 质等因 素． 一般采用可调节式 ． 以方便 连接。在安装导 电回路之前 ， 首先要清 除各零件表面氧化层 ． 涂上导电膏Ｈ （ ２ ） 连接垂直连杆和主动传杆。 制作垂直 连杆抱箍 ． 内部复合轴套 要有 润滑 功能 ． 传动垂直 于水 平方 向的转换便 于实现 ． 设 置闭锁挡板 在 主传动杆传动拐点处 ． 在传动过位时确保 得到可靠保护 。 （ ３ ） 交叉相 间水平连杆和主传动杆。原单杆 推（ 拉） 式改造成双杆 推（ 拉） 式后 ． 相间水平连杆 和主传动杆就要 交叉 ， 主传动 杆位置升高 后会对 主传动轴抗弯强度产生影响 （ ４ ） 设备 的安装调试和各项性能技术测试。 导电回路和性 能测试 ： 首先调节 Ｂ 相 绝缘子 ． 保证动触头 和两端 的静触头稳合 ． 调节两边端 １ ３ 使变差不大 于 ５ ｍｍ． 按照这 一步骤 ， 依次调节 Ａ相 和 Ｃ相 ． 三相偏 差 必须小于 ２ ０ ａ ｒ ｍ 装置 限位连锁调节 ： 调节分 、 合 闸限位 装置 ． 要距 闭锁挡板 ５ ｍｍ 调节分合 闸手动 、 电动 ： 手动分 合闸如果连 续调动 ５ 次正常 ， 那么 电动分合 闸调动 ５次正常也应该正常 ， 机构传动应平稳 、 无 卡 阻 异 常等 现 象 回路 电 阻检 测 ：回路 电 阻经 检 测 应 不 大 于
GW17(16)-252型隔离开关传动部分异常发热的原因分析
GW17(16)-252型隔离开关传动部分异常发热的原因分析发表时间：2016-06-19T14:35:29.580Z 来源：《电力设备》2016年第6期作者：纳少华[导读] 根据×330kV变电站GW17（16）-252（备注）型隔离开关运行中传动部分异常发热的原因进行分析。
（国网宁夏电力公司银川供电公司 750001）摘要:根据×330kV变电站GW17（16）-252（备注）型隔离开关运行中传动部分异常发热的原因进行分析，提出了今后对此类型隔离开关应采取的防范措施。
关键词:隔离开关传动部分发热防范措施1.问题的引入：×年×月×日 15时20分，×电力公司×供电局×330kV变电站运行人员在按照迎峰度夏专项工作安排要求，用红外测温仪逐个测试设备温度。
在测到220KV设备区时，发现本站4号主变220KV侧204-3隔离开关B相拐臂连接处主导电管内部异常发热，测试温度91°，汇报上级相关领导后按要求继续追踪观察测试。
当负荷最大时发热点温度升至300多度，拐臂连接处位于导电管内部的齿条、顶杆、滚轮连接部位烧红。
同时，C相隔离开关底座附近的平面双四连杆销轴连接部位也发热变色，温度达100多度。
(见下图)，遂申请调度转移负荷。
次日，运行和检修人员对该隔离开关进行停电检查，发现该隔离开关B、C相的导电回路的上下导电管、触指等导电部件均无明显的发热烧损和锈蚀痕迹。
而位于下导电杆内部的齿轮、齿条和操作杆顶部的滚轮均有电流流过后发热变色的迹象，密封情况正常，润滑脂已部分受热分解。
隔离开关分合闸实验证明动作均正常到位。
此外检查发现在上下导电管连接的曲臂和轴的接触缝隙以及下导电管同基座连接的拐臂缝隙内都有沙尘积累。
2.原因分析：故障隔离开关为GW17-252型，2005年3月出厂，2005年12月30日投运。
GW17-252型隔离开关是220kV的户外式隔离开关，这种类型隔离开关的主要工作原理(如下图所示)是通过与驱动机构相连的传动部件的带动下导电杆以及位于其内部的作用于上导电杆运动的传动杆完成伸展（合闸）和折叠（分闸）运动，而安装在上导电杆内部的复位弹簧和夹紧弹簧则在分合闸运动中作用于触指完成张开或夹紧动作运动以实现触指的接触和打开。
GW7-252隔离开关大修作业指导书
Q/×××××变电站220kV ××线××隔离开关GW7-220型大修标准化作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时蚌埠供电公司1 范围本作业指导书适用于××变电站220kV ××线××隔离开关GW7-220型大修作业工作。
2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》的通知国家电网安监［2005］83号DL 5009.3—1997 电力建设安全工作规程（变电所部分）GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程GW7-220型隔离开关安装使用说明书3 安装准备3.1 准备工作安排3.2 备品备件3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 人员分工4 作业程序及作业标准4.1 开工4.2 检修电源的使用4.3 检修内容和工艺标准4.4竣工5验收记录6 作业指导书执行情况评估7 附录7.1 设备主要技术参数(参考性附录)7.2 设备检修调试数据记录(规范性附录)7．3 ××× 变电站220kV GW7-220型隔离开关检修、安装作业流程图。
新东北高压开关有限公司GW7-252D(W)型隔离开关设备维护检修检修手册V1.0(试行)
目录
前 言 .......................................................................................................................................... 2 目 录 .......................................................................................................................................... 3 第一章 适用范围及引用文件 ................................................................................................... 4
第二章 技术参数表
序 技术参数名称 1 额定电压 2 额定频率 3 额定电流
A 4 额定短时耐受电流 5 额定短路持续时间 6 额定峰值耐受电流
额定母线转换电流 7
A
8 额定母线转换电 接线端子额定静态机
9 械负荷 N
lmin 工频耐受电
压 kv(有效值)
额 定 雷电冲击耐受电 绝 压 kv 10 缘 (峰值)(全波 水 1.2/50μs) 平 操作冲击耐受电
本手册对高压交流隔离开关的检修工作进行了规范。检修包括检查（检测）和修 理两部分内容。检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的 可能性和经济性，对设备进行修理或部件更换。
