焊缝渗透检测的技术要点
焊缝渗透检测的技术要点
摘要：我公司的渗透检测主要是焊缝表面的PT检测，在具体检测操作过程中，一些检测人员根据习惯检测，忽视一些关键技术要点，易造成漏检，误检。
本文从方法、
材料的选用、检测环境、安全防护、被检测面准备、检测过程、质量控制等环节
提出了相应的技术措施和控制要点。
用于实际操作，大大提高了缺陷检出率。
关键词：PT检测方法检测环境检测过程控制
1 检测方法、材料
1.1 由于现场条件（无水源，有时电源不具备）的限制，施工现场焊缝的渗透检测一般使用溶剂去除型着色渗透检测（溶剂悬浮显像剂）（ⅡC-d）的检测方法，适用温度范围为10-50℃。
当温度低于10℃或高于50℃时，应用A型标准试块做灵敏度对比试验。
1.2 当被检工件的材料为镍合金时，一定要购买并使用渗透检测剂蒸发后残渣中的硫元素含量的重量比小于等于1%的检测剂；当被检工件的材料为奥氏体不锈钢、钛及钛合金材料时，一定要购买并使用渗透检测剂蒸发后残渣中的氯、氟含量的重量比小于等于1%的检测剂。
当现有的检测剂合格证书上没有注明硫、氯、氟的含量时，应根据检测剂的牌号和批次委托有资质的实验室进行化学分析，经验证符合标准要求才可使用。
1.3 对同一检测工件，渗透剂、清洗剂、显像剂原则上必须采用同一厂家提供的同族组的产品，不能混用不同类型的渗透检测剂。
2 检测环境、安全防护
2.1 由于现场渗透检测经常进行高空作业，所以要特别注意施工安全。
如果脚手架搭设的不好，不但会对检测人员的人身安全造成威胁，还会影响不安全部位的缺陷检出率，所以在渗透检测前，检测人员一定要亲自对检测区域的脚手架搭设情况进行检查，对不合格的地方通知有关单位进行整改，这样不但可以消除安全隐患，还可以保证渗透检测操作和缺陷的观察评定质量。
2.2 如果自然光线不足，可用冷光源灯补充照明，保证被检表面的照度不低于500Lx。
增加照度不可以使用碘弧灯，因为碘弧灯的温度太高，溶剂去除型渗透检测剂中含有大量的挥发性易燃物质，可能引起火灾爆炸。
2.3 容器内部进行渗透检测，应该具备良好的换气装置，这样能够减少操作人员吸入过多的有害气体。
在役锅炉压力容器的检验，检验前应根据盛装介质的情况进行充分的清洗和中和置换，并应在检测前做好防火、安全用电工作及有害气体、氧气的测量工作，检测过程中设专人在容器外监护。
2.4 渗透检测应远离明火，不可同焊接、切割交叉作业。
检测人员不可在检测现场或检测过程中吸烟。
检测现场的醒目位置应配备消防灭火装置。
2.5 工作人员应戴好防护手套和口罩，避免检测剂直接与皮肤接触及进入呼吸道。
3 被检表面的准备
3.1 检测前应用砂轮或钢丝刷对被检表面进行打磨，（奥氏体不锈钢焊缝采用不锈钢刷打磨）清除焊渣、飞溅铁锈等杂物，使被检表面露出金属光泽，
3.2 焊缝与母材、焊接波纹之间要圆滑过渡，打磨范围为焊缝及热影响区，并向两侧延伸25mm。
打磨的程度以不影响渗透、去除、渗透剂的回渗、显象及观察评定为准。
4 检测过程
大长度的焊缝渗透检测应按同方向进行，当有多人协作时，应进行明确分工，尤其是在去除工序非常重要，应对第一遍去除、第二遍去除、第三遍去除的人员（可以是两人两遍）以及所使用的抹布进行严格控制，以防交叉污染。
去除人员应连续紧密操作，各遍的去除时间不许间隔，以免缺陷内的渗透液挥发甚至
干结，影响显象工序渗透液的回渗量。
去除应按同方向进行，不可反复擦拭，以免去除过度造成漏检。
渗透和显象必须在规定的时间内进行，分工协作时，应该有专人负责记时。
4.1 予清洗及干燥
对有油污的表面应用清洗剂、去污剂或洗涤剂进行清洗，清洗后必须进行干燥。
如果用清洗剂进行清洗，可自然干燥；如果用去污剂或洗涤剂进行清洗，应使用压缩空气吹干。
4.2 施加渗透剂
用喷涂或刷涂施加渗透剂并润湿整个被检表面，温度在10-50℃时，一般时间不得少于10分钟，在整个渗透时间内，要保持被检表面的润湿状态，对已干涸的部位要及时补加渗透剂。
4.3 去除多余渗透剂
达到渗透时间后，用干燥、洁净不脱毛的布依次擦拭，将多余的渗透剂去除。
大部分多余渗透剂被去除后，再用清洗剂喷在最后一遍擦拭的抹布上，把被检表面擦拭干净。
擦拭应按同一方向进行，避免反复擦拭，以免互相污染。
禁止用清洗剂冲洗。
在保证去除效果的前提下，应尽量缩短清洗剂与检测面的接触时间，以免产生过度去除而使检测质量下降；也要防止去除不足造成过度背景从而对缺陷的显示识别困难。
4.4 干燥处理
采用溶剂去除多余渗透剂后，原则上不必进行专门的干燥处理，一般室温下自然干燥。
时间5-10分钟，具体时间根据试验确定，在满足干燥效果的前提下应尽量短。
4.5 显象
待工件焊缝表面自然干燥后，用压力喷灌将溶剂悬浮显象剂喷洒在到被检面上，显象剂要覆盖整个被检表面，薄而均匀，不可在同一地点反复多次施加。
溶剂悬浮显像剂使用前应摇匀，以保持显象剂的悬浮状态。
在无风的情况下，喷嘴应距被检表面300-400mm，喷洒方向与被检表面的夹角以30-40℃为宜。
显像时间一般不应少于7分钟。
4.6 观察显示
观察显示应在显象后7-60分钟之内进行。
也可按照显像剂说明书的要求或试验结果进行观察。
缺陷显示的评定应在白光下进行，通常被检面处白光照度应大于或等于1000Lx,现场条件无法满足时，可见光照度可适当降低，但不得低于500Lx。
4.7 缺陷记录、处理
施工现场焊缝渗透记录一般采用草图记录，对发现的缺陷一般及时进行打磨处理，打磨处理后应重新进行渗透检测，直到迹痕显示消失为止。
打磨处理过的工件表面应标记，并在草图上做必要的记录。
处理后及时通知焊接检查员或设备检查员对打磨过的表面进行外观检查。
对打磨深度超标的部位需要补焊，应在焊补完成后重新进行渗透检测。
要求严格的设备还要进行射线检测（例如：球罐焊缝打磨深度超过母材3mm）。
4.8 后处理
现场一般用湿布擦除显像剂。
污染的抹布和检测剂的空瓶不应随意丢弃在施工现场，应带回检测室，按照有关规定进行统一处理。
5 质量控制
使用新的渗透检测剂或改变操作规程时，实施检测前应用镀铬试块检验渗透检测剂系统灵敏度及操作工艺的正确性。
平时检测前、检测过程中、检测结束认为有必要时应随时检验。
根据现场条件定期测定检测环境白光照度；照度计按相关规定进行定期校验。
结束语：
PT检测的每一环节都会影响最后的检测结果。
中环检测公司于2012年依据这些技术要点重新设计了PT检测工艺卡，并修改了相应的检测施工方案。
经过近一年来的各检测项目的实际应用，效果显著，并顺利通过了中国特种设备检验检测协会的审核。
参考文献：
《渗透检测》中国劳动社会保障出版社 2005
JB/T4730-2005《承压设备无损检测》
ASTME1417-91 《液体渗透检验操作方法》。
铝板焊接渗透探伤试验标准
铝板焊接渗透探伤试验标准铝板焊接渗透探伤试验是一种常用的无损检测方法，主要用于检测焊缝中的缺陷。
在铝板焊接中，焊缝中可能存在一些隐蔽的缺陷，如裂纹、孔洞、夹杂等，这些缺陷对焊接件的性能和安全性有很大影响。
因此，在生产过程中进行铝板焊接渗透探伤试验是非常重要的。
铝板焊接渗透探伤试验标准主要包括：试验方法、设备要求、试样准备、预处理、显像和评定准则等内容。
首先是试验方法。
铝板焊接渗透探伤试验主要有湿法和干法两种方法。
湿法是将渗透剂溶解在溶剂中，涂在试样表面，然后将超过指定时间的渗透液擦去。
再涂上显像剂并等待规定时间。
干法是将渗透剂喷洒在试样表面，然后用高压喷枪将试样表面的渗透剂冲洗干净，再涂上显像剂，并等待规定时间。
其次是设备要求。
铝板焊接渗透探伤试验所需设备主要有：渗透剂、显像剂、清洗剂、照明设备、喷枪等。
渗透剂和显像剂的选择要符合相应的标准要求，并且要保证其质量稳定。
照明设备要提供足够的光源，以确保试样表面的缺陷能被清晰显像。
试样准备是铝板焊接渗透探伤试验的重要环节。
试样的表面应进行必要的预处理，以保证试验结果的准确性。
一般来说，焊接试样的表面应进行研磨、去除油污和氧化膜等处理。
同时，还需要保证试样表面光洁度和平整度。
预处理是指在试验之前对试样进行一些必要的处理，以增加试验结果的可靠性和准确性。
预处理主要包括清洗试样表面、去污和去除氧化膜等工序。
这些预处理工作能够使试样表面更加干净，减少外界因素的干扰。
显像是铝板焊接渗透探伤试验中的一个重要环节。
显像的目的是将渗透剂渗透进试样表面的缺陷中，并用显像剂显像出来，以便观察和评定缺陷的性质和大小。
显像剂必须具备足够的浓度和粘度，以确保显像剂在试样表面停留的时间足够长，使得渗透剂充分渗透进缺陷中。
评定准则是铝板焊接渗透探伤试验的最后一步。
根据相应的标准要求，评定试样中的缺陷的大小、类型和数量，并根据评定结果判断试样的合格与否。
总之，铝板焊接渗透探伤试验标准是对该试验方法进行规范和约束的文件，它确保了试验结果的可靠性和准确性。
《焊接检测技术》渗透检测
显象剂分为干式显象剂和湿式显象剂
干式显象剂（干粉显象剂）
适用于螺纹及粗糙表面零件的荧光检验。
一般为白色无机粉末，如氧化镁、氧化锌、碳
酸钙、氧化钛粉末等。
一般与荧光液配合使用。
湿式显象剂包括水悬浮式、溶剂悬浮式（速
干式）和水溶式等。
水悬浮式显象剂
干粉悬浮于水中，加入润湿剂、分散剂、 限制剂和防
便携式探伤设备 实际上是一个装有渗透剂及各类简单工具的箱子 体积小、重量轻，适合在施工现场或者野外进行 检测
对比试块
在渗透检测中，用以评定探伤结果或渗透
剂及装置性能的具有人造缺陷的试块，称 为对比试块（JB4730.5-2005）。 常用的对比试块
铝合金对比试块（A型对比试块）
第二步 渗透
将渗透剂覆盖 在被测零件表面。 覆盖的方法有喷涂、 刷涂、流涂、静电 喷涂或浸涂等方法。 有些零件在渗 透时要加载，使细 小的裂纹张开，以 便于检测。
对于小工件而言，可以把它浸入盛有渗透剂的池子中来加
渗透剂。对于较大的工件而言，可以用喷涂或刷子刷的办 法来施加渗透剂。☞ 渗透剂可以在被检工件的表面保留5~30分钟，这一时间被 称为驻留时间。
水溶性显象剂
显象剂粉末溶解在水中
加有润湿剂、分散剂、防锈剂和限制剂等。
补充概念-渗透检测剂系统及同族组
渗透探伤剂系统
主要由渗透液、乳化剂、去除剂和显象剂所构成的特 定组合系统。 既满足各自的要求，又要互溶，达到检测缺陷的目的。
渗透探伤系统同族组
同族组指完成一个渗透检测全部过程所必须的一系列 材料，含渗透液、乳化剂、去除剂和显象剂。
锈剂。
呈弱碱性，常时间停留会腐蚀铝镁合金。 要求零件表面有较高的光洁度。
焊缝渗透检测方法
焊缝渗透检测方法焊缝渗透检测方法是在焊接工艺中常用的一种无损检测方法，用于评估焊缝的质量和缺陷情况。
本文将介绍几种常见的焊缝渗透检测方法及其原理和应用。
一、涂布法涂布法是一种简单且广泛应用的焊缝渗透检测方法。
其原理是将渗透剂涂布在焊缝表面，待渗透剂渗入焊缝缺陷后，再将表面余渗透剂清洗干净，然后在白底黑字的背景下观察渗透剂渗入的缺陷。
该方法适用于检测开放缺陷和表面裂纹等。
二、浸渍法浸渍法是一种将焊缝置于液体渗透剂中进行检测的方法。
其原理是通过浸渍剂的渗入来检测焊缝内部的缺陷。
首先将焊缝浸入渗透剂中，然后将焊缝取出并清洗干净，最后在背景下观察渗透剂渗入的缺陷。
该方法适用于检测较深的缺陷。
三、喷洒法喷洒法是一种将渗透剂喷洒在焊缝表面进行检测的方法。
其原理是通过喷洒剂的渗入来检测焊缝的表面缺陷。
首先将渗透剂喷洒在焊缝上，然后等待一定时间，再将表面的渗透剂清洗干净，最后在背景下观察渗透剂渗入的缺陷。
该方法适用于检测大面积焊缝的缺陷。
四、真空法真空法是一种利用真空力促使渗透剂渗入焊缝缺陷的方法。
其原理是在真空条件下，将焊缝浸入渗透剂中，利用真空泵的抽气作用，使渗透剂更好地渗透到焊缝缺陷中。
该方法适用于检测微小缺陷和密封性焊缝。
五、紫外线法紫外线法是一种利用紫外线照射来观察渗透剂在焊缝缺陷中的表现的方法。
其原理是在紫外线照射下，渗透剂会发出荧光，从而更容易观察到焊缝缺陷。
该方法适用于检测微小缺陷和复杂形状的焊缝。
六、磁粉法磁粉法是一种利用磁性粉末来检测焊缝缺陷的方法。
其原理是在焊缝表面涂布磁粉，然后通过外部磁场的作用，使磁粉在缺陷处形成磁轨，从而更容易观察到缺陷。
该方法适用于检测表面和近表面的裂纹。
总结：焊缝渗透检测方法是焊接工艺中常用的一种无损检测方法，通过将渗透剂渗入焊缝缺陷，再观察渗透剂的表现，可以评估焊缝质量和缺陷情况。
常见的焊缝渗透检测方法包括涂布法、浸渍法、喷洒法、真空法、紫外线法和磁粉法。
不同的方法适用于不同类型和大小的缺陷，工程师应根据具体情况选择合适的方法进行检测。
使用渗透检测检查焊缝
施 ， 止其 脱 出 。 防
（ ） 格控 制 １０阀检 修时 的组 装 程序 和 质量 。口 ５严 ２
收 稿 日期 ：０１ 一Ｏ ２ ０ ｌ—ｌ ３
—
３ — ０
国 外 科 技
铁道机 车车辆工人 第 ４ ２１ 年 ４月 期 ００
眼 更容 易 察觉 到 荧光 ， 以该 方法 被 更 多 地 应 用 于 需 要 检 查 细 微 缺 陷 的关 所
该方 法 采用 的是 一 种适 用 于焊 缝 表面 的 渗透 液 。在 给定 时 间 内让液 体进 入
非连 续 性焊 缝 ， 后将 多余 的液体 清 除 ， 然 当渗 透液 从 这些 缺 陷 中流 出并使 显 影液 被染 色时 ， 能够 检 测 出缺 陷 。 就 渗透 剂 有两 类 ： 色渗 透 剂 和荧 光渗 透剂 。两 者 的主要 区别 在 于 ： 色 着 着 渗透 剂 在 正 常 光 线 条件 下可 见 ， 荧 光 法 检 测 缺 陷需 要 一 种 紫 外 线 （ 黑 而 或
键 之处 。
渗 透 检 测 的 ４个 步 骤 如 下 ： 缝 表 面 预 清 洗 、 用 渗 透 剂 、 规 定 的 时 焊 应 在
间 （ 留时 间 ） 清 除 多余 的渗 透剂 和应 用 显 色 液 。待 显 影 液 烘 干 后 ， 用 停 后 采
合适 的标 准评 定 测 试结 果 。
焊缝的着色渗透探伤检验
焊缝的着色渗透探伤检验
焊缝的着色渗透探伤是检验焊接接头表面缺陷的有效方法之一。
与焊缝的磁粉探伤相比，它具有不局限于铁磁性材料的优点，其应用范围可扩大到奥氏体不锈钢和镍合金等非磁性材料。
着色渗透探伤过程是将含有颜料和荧光粉剂的渗透液喷洒或涂敷在焊件受检部位表面上，利用液体的毛细管作用，使其渗入到开口的表面缺陷中。
然后清除残留在表面的渗透液，等干燥后施加显像剂，将已渗入到缺陷中的渗透液吸附到表面上来而显示出缺陷痕迹。
渗透探伤的缺点是只能检测开口坡的表面缺陷，而无法检测表层的埋藏缺陷。
1.着色渗透探伤方法的特点及应用范围
湿式显像剂是显像粉末的水溶液。
且溶液中显像粉末呈悬浮状态。
同时附加润湿剂，分散剂及防腐剂。
快干式显像剂是显像粉末溶解于挥发性有机溶液中，并加适量限制剂和稀释剂等。
3.焊缝的着色渗透探伤的检验程序及操作要点
焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。
各检验程序的操作要点、缺陷痕迹的形式及其成因详见下表。
焊缝着色渗透探伤中各种常见的焊接缺陷痕迹特征综列于下表。
缺陷痕迹的评定，可参照
JB/T6062-1992《焊缝渗透检验方法和缺陷痕迹分级》标准的规定执行，该标准将缺陷痕迹分成4个质量等级，I级要求最高，IV级要求最低。
详见下表。
pt渗透检测 标准

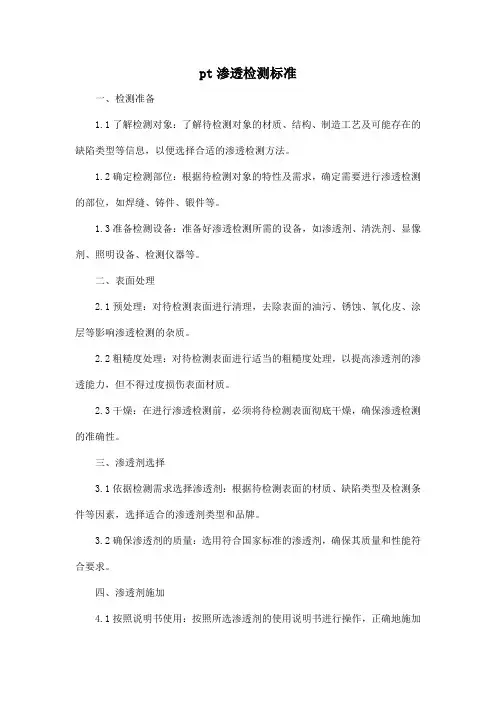

pt渗透检测标准一、检测准备1.1了解检测对象：了解待检测对象的材质、结构、制造工艺及可能存在的缺陷类型等信息，以便选择合适的渗透检测方法。
1.2确定检测部位：根据待检测对象的特性及需求，确定需要进行渗透检测的部位，如焊缝、铸件、锻件等。
1.3准备检测设备：准备好渗透检测所需的设备，如渗透剂、清洗剂、显像剂、照明设备、检测仪器等。
二、表面处理2.1预处理：对待检测表面进行清理，去除表面的油污、锈蚀、氧化皮、涂层等影响渗透检测的杂质。
2.2粗糙度处理：对待检测表面进行适当的粗糙度处理，以提高渗透剂的渗透能力，但不得过度损伤表面材质。
2.3干燥：在进行渗透检测前，必须将待检测表面彻底干燥，确保渗透检测的准确性。
三、渗透剂选择3.1依据检测需求选择渗透剂：根据待检测表面的材质、缺陷类型及检测条件等因素，选择适合的渗透剂类型和品牌。
3.2确保渗透剂的质量：选用符合国家标准的渗透剂，确保其质量和性能符合要求。
四、渗透剂施加4.1按照说明书使用：按照所选渗透剂的使用说明书进行操作，正确地施加渗透剂。
4.2注意均匀性和饱和度：在施加渗透剂时，要注意使其均匀覆盖待检测表面，并保持一定的饱和度。
4.3防止过度施加：避免过度施加渗透剂，以免造成不必要的浪费和对表面的损伤。
五、干燥5.1自然干燥：在某些情况下，渗透剂可以自然干燥。
但在某些情况下，可能需要使用热风枪或其他设备来加快干燥速度。
5.2热风干燥：使用热风枪等设备时，要注意控制温度和风力，避免对表面造成过大的热量负荷或损伤。
同时也要注意安全使用设备。
六、显像剂使用显像剂可以帮助我们更清晰地观察到缺陷的存在和形状。
在使用显像剂时应注意以下几点：6.1选择合适的显像剂：根据所使用的渗透剂类型和被检材料的性质选择适合的显像剂种类和品牌。
6.2正确操作显像剂：按照显像剂的使用说明正确操作，通常显像剂需要摇匀后使用且不宜放置过久。
6.3注意使用环境和方式：显像剂通常具有一定的挥发性，因此应在通风良好的环境中使用并注意保护眼睛和皮肤免受其刺激。
无损检测学会渗透检测作业指导书焊缝厚30mm
无损检测学会渗透检测作业指导书焊缝厚30mm1.简介本指导书旨在指导学员进行焊缝厚度为30mm的无损检测学会渗透检测作业。
本指导书包括准备工作、操作步骤、注意事项等内容，以确保检测工作的准确性和安全性。
2.准备工作在进行无损检测之前，需要进行一些准备工作，如下：确保设备齐全：检测设备、喷雾器、洗胶剂等。
准备工作区域：确保工作区域平整、干净，并保证有足够的光线。
确认焊缝位置：仔细确认焊缝的位置和范围。
备齐必要的防护用具：佩戴适当的防护手套、眼镜等。
3.操作步骤3.1 准备工作1.检查设备：确保所有设备正常工作，如喷雾器、洗胶剂等。
2.清洁焊缝表面：使用清洁剂彻底清洁焊缝表面，确保无尘、无污染。
3.2 施加渗透剂1.使用喷雾器均匀喷洒渗透剂：将渗透剂均匀地喷洒在焊缝表面上。
2.等待渗透剂作用：根据渗透剂的说明书，等待适当时间以让渗透剂充分渗透入焊缝内。
3.3 清除多余渗透剂1.用干净布或棉球轻轻擦拭焊缝表面，清除多余的渗透剂。
2.确保彻底清除：确保焊缝表面不再有多余的渗透剂。
3.4 施加显像剂1.使用喷雾器均匀喷洒显像剂：将显像剂均匀地喷洒在焊缝表面上。
2.等待显像剂作用：根据显像剂的说明书，等待适当时间以让显像剂充分反应。
3.5 观察和评估1.观察焊缝表面出现的自发荧光：在黑暗环境中，观察焊缝表面是否出现自发荧光。
2.评估检测结果：根据焊缝表面的自发荧光情况，评估焊缝的质量和可靠性。
4.注意事项在操作过程中，要遵守相关的安全操作规程，确保个人安全。
在使用喷雾器、洗胶剂等化学物品时，要注意防护，避免直接接触皮肤和眼睛。
严禁将喷洒的渗透剂或显像剂接触食品或饮用物品。
以上为无损检测学会渗透检测作业指导书焊缝厚30mm的内容。
学员在进行渗透检测时，应仔细阅读本指导书，并按照操作步骤进行操作，同时注意事项确保操作的准确性和安全性。
以上为无损检测学会渗透检测作业指导书焊缝厚30mm的内容，共计802字。
如有其他要求或需要进一步修改，请告诉我。
焊缝渗透检测的技术要点
焊缝渗透检测的技术要点焊缝渗透检测技术要点本文旨在提高焊缝渗透检测的准确性和安全性。
在具体检测操作过程中，一些检测人员根据惯检测，忽视一些关键技术要点，易造成漏检，误检。
因此，我们提出了以下技术措施和控制要点。
1.检测方法和材料1.1 由于现场条件的限制，我们一般使用溶剂去除型着色渗透检测方法。
适用温度范围为10-50℃。
当温度低于10℃或高于50℃时，应用A型标准试块做灵敏度对比试验。
1.2 当被检工件的材料为镍合金时，必须使用渗透检测剂蒸发后残渣中的硫元素含量的重量比小于等于1%的检测剂；当被检工件的材料为奥氏体不锈钢、钛及钛合金材料时，必须使用渗透检测剂蒸发后残渣中的氯、氟含量的重量比小于等于1%的检测剂。
若检测剂合格证书上没有注明含量，则应进行化学分析。
1.3 对同一检测工件，渗透剂、清洗剂、显像剂必须采用同一厂家提供的同族组的产品，不能混用不同类型的渗透检测剂。
2.检测环境和安全防护2.1 由于现场渗透检测经常进行高空作业，所以要特别注意施工安全。
在渗透检测前，检测人员必须对检测区域的脚手架搭设情况进行检查，对不合格的地方通知有关单位进行整改，以保证安全和操作质量。
2.2 如果自然光线不足，可用冷光源灯补充照明，保证被检表面的照度不低于500Lx。
增加照度不可以使用碘弧灯，因为碘弧灯的温度太高，可能引起火灾爆炸。
2.3 内部进行渗透检测，应该具备良好的换气装置，这样能够减少操作人员吸入过多的有害气体。
在役锅炉压力的检验，检验前应根据盛装介质的情况进行充分的清洗和中和置换，并应在检测前做好防火、安全用电工作及有害气体、氧气的测量工作，检测过程中设专人在外监护。
在进行焊缝渗透检测前，待工件焊缝表面自然干燥后，使用压力喷灌将溶剂悬浮显象剂喷洒在被检面上。
显象剂应薄而均匀地覆盖整个被检表面，不可在同一地点反复多次施加。
使用溶剂悬浮显像剂前应摇匀，以保持显象剂的悬浮状态。
在无风的情况下，喷嘴应距被检表面300-400mm，喷洒方向与被检表面的夹角以30-40℃为宜。
钢焊缝渗透探伤实施细则
钢焊缝渗透探伤实施细则一、编制依据（1）《钢结构工程质量施工验收规范》GB 50205（2）《铸钢件渗透探伤及缺陷显示痕迹的评级方法》GB/T 9443（3）《承压设备无损检测》JB/T 4730（4）《黑光源的间接评定方法》GB 5097（5）《控制渗透探伤质量的方法》ZB J04003二、编制目的为正确使用DPT-5型渗透检测剂检测钢结构焊缝的表面开口缺陷，保证检测精度，制定本细则。
三、适用范围本细则适用于钢构件和焊缝表面开口缺陷的渗透探伤。
用DPT-5型渗透检测剂检测钢结构焊缝表面缺陷时，除应遵守本细则外，尚应符合国家现行有关标准的规定。
四、操作人员凡使用渗透检测剂进行检测的人员，均应经专门培训方可进行测试。
五、渗透检测剂及试块1、渗透检测剂1.1 渗透检测剂一般包括渗透剂、乳化剂、清洗剂和显像剂。
1.2渗透剂的质量控制应满足下列要求：①在每一批新的渗透剂中应取出500ml，贮藏在玻璃容器中作为样品保存起来，作为参照基准。
贮存温度为15~50℃，并应避免阳光照射。
②渗透剂应装在密封容器中，放在室温暗处保存。
各种渗透剂的相对密度应根据制造厂说明书的规定采用相对密度计进行校验，应保持相对密度不变。
③渗透剂的浓度应根据制造厂说明书规定进行校验。
校验方法是将10ml 待校验的渗透剂和基准渗透剂分别注入到盛有90ml无色煤油或其它惰性溶剂的量筒中，搅拌均匀。
然后将两种试剂分别放在比色计纳式试管中进行颜色浓度的比较。
被校验的渗透剂与基问候语渗透剂的颜色浓度差超过2.0%，应应作为不合格。
④对正在使用的渗透剂做外观检验，如发现有明显的混浊或沉淀物，变色或难以清洗，则应予报废。
⑤各种渗透剂用对比试块与基准渗透剂进行恨不能对比试验，当被检渗透剂显示缺陷的能力低于基准渗透剂时，应予报废。
⑥荧光渗透剂的荧光效率不得低于75%。
试验方法按GB 5097标准附录A中的有关规定执行。
1.3显像剂的质量控制应满足下列要求：①对干式显像剂应经常进行检查，如发现粒子凝聚、有显著的残留荧光或性能低下者要废弃。
渗透检测操作要点及质量控制原则基础篇
渗透检测操作要点及质量掌控原则基础篇渗透检测是一种常用于非多孔性金属或非金属料子的缺陷检测方法，特别适用于制造、安装和使用过程中产生的表面开口缺陷的检测。
本文将介绍渗透检测的操作方法和质量掌控标准，以确保检测的准确性和可靠性。
一、适用范围渗透检测（PT）适用于非多孔性金属料子或非金属料子制承压设备在制造、安装及使用中产生的表面开口缺陷的检测。
二、试块铝合金试块紧要用于以下两种情况：1、在正常使用情况下检验渗透检测剂能否满足要求，以及比较两种渗透检测剂性能优劣；2、对用于非标准温度下的渗透检测方法作出鉴定。
镀铬试块紧要用于检验渗透检测剂系统灵敏度及操作工艺正确性。
三、渗透检测操作方法（一）表面准备1、工件被检表面不得有影响渗透检测的铁锈、氧化皮、焊接飞溅、铁屑、毛刺以及各种防护层。
2、被检工件机加工表面粗糙度Ra≤12.5μm；被检工件非机加工表面的粗糙度可适当放宽，但不得影响检验结果。
3、局部检测时，准备工作范围应从检测部位四周向外扩展25mm。
（二）预清洗1、检测部位的表面情形在很大程度上影响着渗透检测的检测质量。
2、因此在进行表面清理之后，应进行预清洗，以去除检测表面的污垢。
（三）施加渗透剂渗透时间及温度：1、在10℃～50℃的温度条件下，渗透剂连续时间一般不应少于10min。
2、当渗透检测不行能在10℃～50℃温度范围内进行时，应对检测方法作出鉴定。
通常使用铝合金标准试块进行。
3、温度低于10℃条件下渗透检测方法的鉴定：在试块和全部使用料子都降到预定温度后，将拟采用的低温检测方法用于B区。
4、在A区用标准方法进行检测，比较A、B两区的裂纹显示迹痕。
假如显示迹痕基本上相同，则可以认为准备采用的方法经过鉴定是可行的。
5、温度高于50℃条件下渗透检测方法的鉴定：假如拟采用的检测温度高于50℃，则需将试块B加温并在整个检测过程中保持在这一温度，将拟采用的检测方法用于B区。
6、在A区用标准方法进行检测，比较A、B两区的裂纹显示迹痕。
