建筑识图详图介绍墙身节点详图

结构识图——独立基础，条形基础，筏形基础，柱子

前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列

第一篇独立基础识图

结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：

图1：基础平面图

【例1】识读某建筑独立基础平法施工图。

1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；

当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。

2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：

（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。每种编号的基础选择了其中一个进行集中标注和原位标注。

（2）以DJP01为例进行识读。从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。柱子截面尺寸为400mm×400mm。基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。各轴线编号以及定位轴线间距，图中都已标出。

第二篇条形基础识读

1、条形基础。

当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。图2-1 条形基础

2、基础的构造组成

以条形基础为例，介绍一下基础的构造组成，如图2-2所示

图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。地基必须具有足够的承载力。一般对房屋进行设计之前应对地基土层进行勘察，以了解地基土层的组成、地下水位、承载力等地质情况。

建筑识图与结构识图篇（2剪力墙的平法施工图）

今天老猫和大家继续自学剪力墙的识图。

3.2 剪力墙——平法施工图表示方法

两种表达方式：列表注写方式、截面注写方式；

3.2.1剪力墙列表注写方式

剪力墙=墙柱+墙身+墙梁

图纸1 图纸2

① 编号：这里要分墙柱、墙身、墙梁三类编号来了解；

墙柱编号（见下表）

从表中我们可以看出，边缘构件属于墙柱，那么边缘构件是个什么呢？

“边缘构件”是图集中暗柱和端柱的统称，这些都是剪力墙结构中特有的，他们的作用都一样，设置在剪力墙的边缘，起到改善受力性能的作用。

我们再了解下，约束与构造的区别：

对于抗震等级一、二、三级的剪力墙底部加强部位及其上一层的剪力墙肢，应设置约束边缘构件。其他的部位应设置构造边缘构件。约束边缘构件对体积配箍率等要求更严，用在比较重要的受力较大结构部位；构造边缘构件要求松一些。对边缘构件的概念有了一个了解后，我们再来看下他们在图纸中的样子吧：

约束边缘构件（4种）：约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙；

构造边缘构件（4种）：构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙；

了解以上这么多，我们再回过头来看下图纸。不难发现，图纸1中剪力墙拐角处与两墙交界处深色的部分均为边缘构件，如YBZ1即为约束边缘构件。图纸2中对边缘构件的尺寸、配筋、标高等参数进行了注写，通过编号两张图纸可以联系在一起。（钢筋的表达式在讲柱子时以进行说明，本节就不在讲解了）

墙身编号：Qxx（xx排）

墙身的编号很单一，我们来了解下它的组成：

括号中的数字表示墙身所配置的水平与竖向分布的钢筋排数（排水为2时，可以不注）。

这里需要大家发挥下自己的空间思维能力，排数指的是墙体厚度方向有几排钢筋。而水平和竖直方向分布筋指的是墙体长度和高度方向。

上图即为2排的剪力墙钢筋图。

这里有一个钢筋网排数规定：

墙身厚度<>

400mm<><>

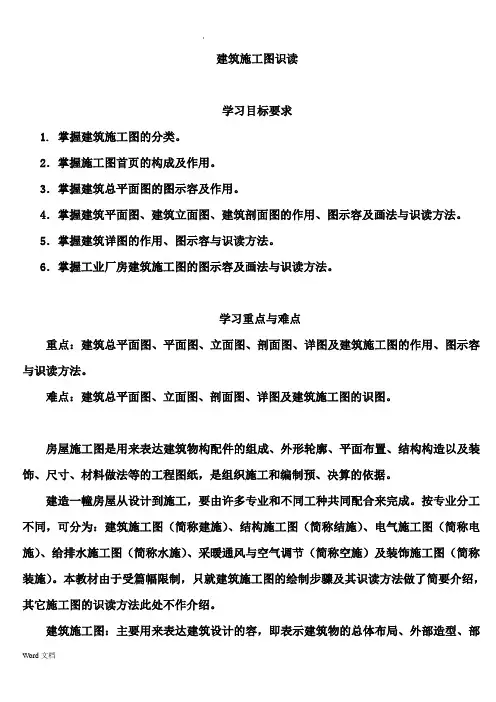

建筑施工图识图方法

`

Word文档建筑施工图识读

学习目标要求

1. 掌握建筑施工图的分类。

2．掌握施工图首页的构成及作用。

3．掌握建筑总平面图的图示容及作用。

4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示容及画法与识读方法。

5．掌握建筑详图的作用、图示容与识读方法。

6．掌握工业厂房建筑施工图的图示容及画法与识读方法。

学习重点与难点

重点：建筑总平面图、平面图、立面图、剖面图、详图及建筑施工图的作用、图示容与识读方法。

难点：建筑总平面图、立面图、剖面图、详图及建筑施工图的识图。

房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。

建造一幢房屋从设计到施工，要由许多专业和不同工种共同配合来完成。按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。

建筑施工图：主要用来表达建筑设计的容，即表示建筑物的总体布局、外部造型、部 `

Word文档布置、外装饰、细部构造及施工要求。它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。

1．1 施工图首页

施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。

1．1．1 图纸目录

图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。如表1-6-1是某住宅楼的施工图图纸目录。该住宅楼共有建筑施工图11，结构施工图5，电气施工图2。

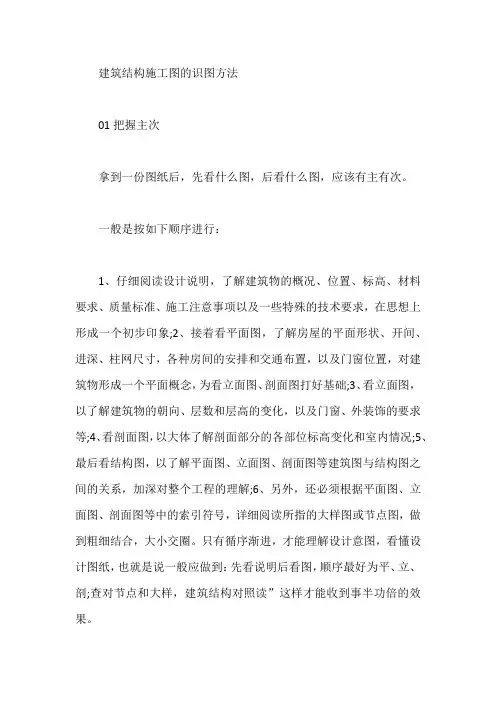

建筑结构施工图的识图方法【最新】

建筑结构施工图的识图方法

01把握主次

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：

1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到：先看说明后看图，顺序最好为平、立、剖;查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

02记住尺寸

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

03弄清关系

看图时，必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求。

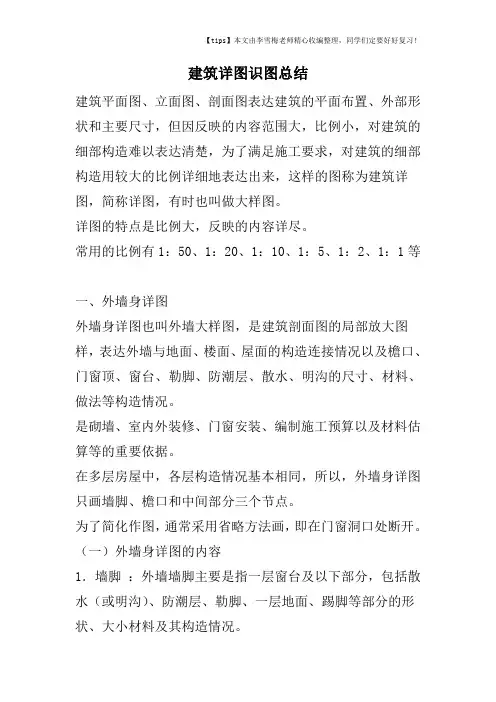

建筑详图识图总结

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

建筑详图识图总结

建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。

详图的特点是比例大，反映的内容详尽。

常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等

一、外墙身详图

外墙身详图也叫外墙大样图，是建筑剖面图的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。

是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。

在多层房屋中，各层构造情况基本相同，所以，外墙身详图只画墙脚、檐口和中间部分三个节点。

为了简化作图，通常采用省略方法画，即在门窗洞口处断开。

（一）外墙身详图的内容

1．墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

2．中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。还应表示出楼板与外墙的关系。

3．檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。

墙身大样图一般用1：20的比例绘制，由于比例较大，各部分的构造如结构层、面层的构造均应详细表达出来，并画出相应的图例符号。

（二）外墙身详图的识读

1．了解墙身详图的图名和比例。

2．了解墙脚构造。

3．了解中间节点

4．了解檐口部位

如右图所示，表示飘窗处墙体的详细做法。与墙身大样图（一）基本相同。而该详图主要表示客厅飘窗的做法，窗内护窗栏杆的做法。

墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。

钢结构图纸基本识图

1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》

建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？

——哪些图可以计算出一件构造的工程量？

——从哪些图纸上可以计算出什么材料的实际耗用量？

——有了工程量数据怎么来计算它的价值？

——工程造价的依据有那些？

今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）

一、建筑识图

1、基本概念

国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：

A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图

设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表

门窗表

B、建筑施工图（简称建施）

1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

建筑识图与结构识图篇柱的平法识图[详细]

1 建筑识图与结构识图篇(1柱的平法施工图)

作者:埃里克丁(订阅号:ailikeding 埃里克丁自学造价)

从事造价工作首先要能看懂图纸,接下来小克就和大家一起学习如何识图。

一、结构图与建筑图

1、结构图:是表述建筑物中结构构件的布置、构件材料的选用、构件选型及构件做法,对混凝土结构包括配筋。主要图纸内容有:基础图、结构平面布置图、结构构件配筋图等等。

2、建筑图:是表述建筑物功能房间布置、平面及竖向交通组织、外观造型、内外装

修等。主要图纸有:建筑平面、立面、剖面、门窗表、装饰装修表等等。

二、平法施工图集

随着国民经济的发展和建筑设计标准化水平的提高,为了规范各地的图示方法,中华人民共和国建设部于20XX发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国建建筑标准设计图集(简称“平法”图集)。

平法(结构施工图平面整体设计方法):就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,是用在建筑里面的结构施工图。

图集介绍:16G101系列图集已由住建部批准,于1日起实施。

16G101-1适用于:现浇混凝土框架、剪力墙、框架—剪力墙、柱、梁、板;

16G101-2适用于:现浇混凝土板式楼梯;

16G101-3适用于:现浇混凝土独立基础、条形基础、筏形基础、桩基础;

下面小克将通过这三本图集与大家一同自学结构施工图的识图方法。

三、自学16G101-1图集

3.1 柱——平法施工图表示方法

两种表达方式:列表注写方式、截面注写方式;

3.1.1 柱列表注写方式

1

如上图所示,即为柱在平法施工图中列表注写的方式。柱的大部分参数都在图中的“柱表”内。下面我们就一个一个去读懂他们。

① 上图红色箭头所指的方块即为图纸中的柱子,其实就是俯视效果下柱的截面形状;

② 柱号(柱表中第一列),我们用一张表格来进行说明:

从表格中我们可以了解到,图纸中柱号:KZ1表示框架柱1,XZ1表示芯柱1。柱号即为柱子的名字,在计算工程量中便于分类区分。但是我们发现为什么图纸中很多柱子都是KZ1呢,为什么序号都是1呢？这个同学们可以参照“柱编号”表下的注释,小克就不在这里啰嗦了。

「第三篇识图与构造考题答」

第三篇建筑识图与构造

第一部分建筑识图

（一)基本制图标准

1．工程建设图的图线包括有（ABＤE)等。

Ａ．实线 B.虚线 C．曲线 D.波浪线 E.折断线

２.圆的中心线一般用(C）表示。

A.实线 B.虚线Ｃ.单点划线 D.折断线

３．面积为4cm²的正方形,按１:2的比例画出的图形面积为(A)。

A.1cｍ² B.２ｃm² C．3ｃm² Ｄ．4ｃm²

４.以下说法正确的有（ABE)。

A.大于1／2圆的圆弧标注直径Ｂ.小于1/2圆的圆弧标注半径

Ｂ．等于１/2圆的圆弧标注直径或半径 D.等于１/２圆的圆弧标注直径

E.球体的直径用s¢表示

5．建筑工程图的尺寸标注中,以下(D)以米为单位。

A．平面图 B.立面图Ｃ．剖面图Ｄ．总平面图

6.图样的尺寸一般由(ＡCＤE)几部分组成。

A.尺寸线 B.尺寸间距线 C.尺寸界线 D.尺寸数字 E.尺寸起止点

(二)基本几何体的投影

１.正三棱柱的三面投影中,（A）为三角形。

A.可能有一面投影Ｂ.可能有两面投影 C．可能有三面投影 D.都不可能

2.圆柱的三面投影中,（B)为矩形。

A.可能有一面投影 B.可能有两面投影 C.可能有三面投影Ｄ.都不可能

３.圆锥体的三面投影中，(Ｂ)为三角形。

A.可能有一面投影 B.可能有两面投影Ｃ.可能有三面投影 D.都不可能

(三)组合体的投影

1.组合体的构成方式不包括（C)。

Ａ.叠加式 B.切割式 C.线面式 D.混合式

2．组合体的尺寸由(CDE ）几部分组成。

A.轴线尺寸 B.标志尺寸Ｃ.总体尺寸 D.定位尺寸 E．定形尺寸

3.识读组合体投影图的方法有（AＢ)。

A.形体分析法Ｂ.线面分析法Ｃ.解析法Ｄ.坐标法 E.剖切法

（四)剖面图与断面图

１．关于半剖面图的说法,以下错误的是(Ｄ）。

建筑识图总作业1

问题

1 得 0 分，满分 3 分结构平面图是由[1]、[2]和[3]构成的。

1 的指定答案：基础平面图

2 的指定答案：楼层结构布置平面图

3 的指定答案：屋面结构布置平面图

反馈：可惜

问题 2 得 3 分，满分 3 分

标准配件用[1]或[2]表示。

1 的指定答案：建

2 的指定答案： J

反馈：太简单了

问题 3 得 2 分，满分 2 分

关于对称符号，说法准确的有_____。

所选答案：目的是为了节省图幅，减少绘图时间及工作量

常和连接符号一起使用

采用细实线绘制

其点划线即对称轴

反馈：不错

问题 4 得 2 分，满分 2 分

工程制图中用来绘制线条的工具包括_____。

所选答案：丁字尺

三角板

曲线板

反馈：不错

问题 5 得 2 分，满分 2 分

图样中用来表达断开的界线是____。

所选答案：折断线

波浪线

反馈：准确

问题 6 得 2 分，满分 2 分

按照图纸的内容分类，施工图包括____。

所选答案：基本图

详图

反馈：对

问题 7 得 2 分，满分 2 分

绘制图样的图板型号包括____。

所选答案： 0号图板

1号图板

2号图板

反馈：简单吧

问题 8 得 2 分，满分 2 分

下列属于建施的有______。

所选答案：图纸目录

总平面图

平面图

建筑详图

反馈：对

问题 9 得 0 分，满分 2 分

结施的图示特点包括：

所选答案：属于水平剖面图

不画材料的图例符号
