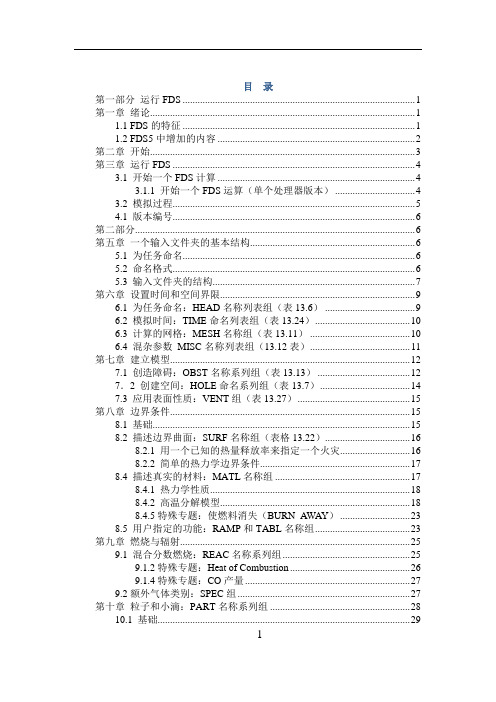

目录第一部分运行FDS (1)第一章绪论 (1)1.1 FDS的特征 (1)1.2 FDS5中增加的内容 (3)第二章开始 (4)第三章运行FDS (5)3。
1 开始一个FDS计算 (5)3。
1.1 开始一个FDS运算(单个处理器版本) (6)3.2 模拟过程 (7)4.1 版本编号 (8)第二部分 (9)第五章一个输入文件夹的基本结构 (9)5.1 为任务命名 (9)5。
2 命名格式 (9)5。
3 输入文件夹的结构 (11)第六章设置时间和空间界限 (14)6.1 为任务命名:HEAD名称列表组(表13.6) (14)6.2 模拟时间:TIME命名列表组(表13。
24) (14)6。
3 计算的网格:MESH名称组(表13.11) (16)6.4 混杂参数 MISC名称列表组(13。
12表) (17)1第七章建立模型 (18)7。
1 创造障碍:OBST名称系列组(表13。
13) (18)7.2 创建空间:HOLE命名系列组(表13.7) (21)7。
3 应用表面性质:VENT组(表13。
27) (23)第八章边界条件 (23)8。
1 基础 (23)8.2 描述边界曲面:SURF名称组(表格13。
22) (24)8.2.1 用一个已知的热量释放率来指定一个火灾 (25)8.2.2 简单的热力学边界条件 (25)8。
4 描述真实的材料:MATL名称组 (26)8.4.1 热力学性质 (27)8.4。
2 高温分解模型 (28)8.4。
5特殊专题:使燃料消失(BURN_AWAY) (35)8.5 用户指定的功能:RAMP和TABL名称组 (36)第九章燃烧与辐射 (38)9。
1 混合分数燃烧:REAC名称系列组 (38)9.1.2特殊专题:Heat of Combustion (40)9。
1.4特殊专题:CO产量 (40)9。
2额外气体类别:SPEC组 (41)第十章粒子和小滴:PART名称系列组 (43)10.1 基础 (44)10.2 控制微粒和液滴 (44)210.3 微粒和液滴性质 (46)10。
挫折承受力量表(FDS)中文版的修订

挫折承受力量表(FDS)中文版的修订作者:王娟娟王祥李林英来源:《学理论·中》2014年第01期摘要:目的:对FDS进行中文修订,对其信效度进行检验。
方法:对北京某高校200名大学生预测。
随后对北京三所高校900名大学生正式施测。
结果:所有条目的区分度均达到显著水平;探索性因素分析与验证性因素分析均支持FDS中文修订版(FDS-CR)的逃避困难、权力、情绪耐受性和成就四个维度的理论建构;FDS-CR的Cronbach’s α系数0.86,效标关联效度达到0.91。
结论:FDS量表中文修订版具有较高的信效度,可以作为国内大学生挫折承受力研究的有效工具。
关键词:挫折承受力;量表;信度;效度中图分类号:C913.5 文献标志码:A 文章编号:1002-2589(2014)02-0056-02挫折承受力个体在遭遇打击后,能够对挫折产生合理的认识和信念,进而能够承受挫折带来的消极情绪及负面心理状态的能力。
对挫折承受力的测量比较有代表性的有Clifford编制的“学业失败容忍度量表”(School Failure Tolerance Scale)、Simons的“压力容忍量表”(Depre-ssion Tolerance Scale)、Harrington以“理性情绪行为疗法”的理论假设编制的“挫折承受力量表”(Frustration Discomf-ort Scale)。
近几年,挫折承受力对个体身心健康的影响引起国内外学者的关注,但目前国内并没有科学有效的量表。
同样的情境,有的人会有挫折感,有的人却不以为然。
可见,客观事实并不是导致挫折产生的主要原因,人们对客观事物所持的信念才是引起挫折的关键。
鉴于此,本研究的目的是对FDS量表进行中文修订。
一、对象与方法(一)对象从北京某高校总共选取1 130个样本。
首先,随机抽取30个样本用于更正量表中翻译模糊的题项;随后,随机选取200名大学生进行预测;最后,从北京三所高校选取900名大学生进行正式测试。
FDS软件使用方法介绍

4 F S . D 软件的 4 特点及使用方法的 介绍
4 . D 软件的特点 .1 S 4 F FS D 软件用于预测在拟定的最不利的可信设计火灾下所导致火灾环境, 是一个 由公认的 政府权威机构开发的模型,该模型经过了大型及全尺寸火灾试验的验证。 F S自2 0年公开发布以 0 D 0 来就受到了普遍的关注,据统计,该模型大约一半
(a Ed S li ) 样如果 e y u tn。同 Lr d i ao g m 控制体足够小也 进行直接数 拟 D S 可以 值模 N
(i t ec i li ) LS cN mraS u tn. 是默认i算方法。 Dr u i l ao e m E i
2 燃烧模J u 对于大部分应用实例, D F S采用混合燃烧模型。 混合燃烧是在流场中火源区内
式「 。 1 。为比 1 容, 为 传导 数; r 辐 热 矢 : ’ 单 体 1 , 定+ 热 k 热 系 9 射 流 量 q为 位 为
积 热 释 速率; 为 T 温度; 为 组 气, 第】 分的比 压 容; 。 环 压力。 定 热 p为 境
4 组分输运方程:
, 早 y vp =V" V m () ・, p,Y+ p+ Y D , , u

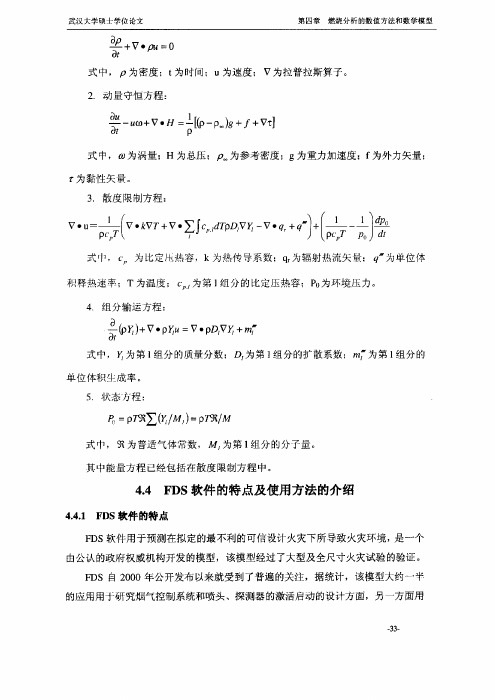

武汉大学硕士学位论文
第 四章
燃烧分析 的数值方法和数学模型
二尸 , ,'尸“ 一 u
dr
助 . _ .n n __
式中,P 为密度; 为时间; 为速度:v为拉普拉斯算子。 r u
2 .动量守恒方程:
粤 “ v。 生 一)fv 一 十.一睁 P +、: 。 m S ] a t p
力学和燃烧的基础研究提供一个工具。
1 流体动力学模型 .
FS D 对热驱动下的低速流动时的N v r t e方程作出了数值近似解, ai- o s eS k 并以火
FDS火灾模拟技术系统使用培训ppt课件
检查输入参数是否正确,调整模型设置或重新进行模拟。
运行速度慢
优化计算机性能,关闭不必要的程序,或升级计算机硬件配置。
软件升级指南
了解新版本特性
在升级前,仔细阅读新 版本发布说明,了解新
功能和改进。
备份现有数据
在升级前,务必备份所 有重要数据,以防升级
过程中数据丢失。
执行升级操作
按照升级指南中的步骤 ,逐步完成软件的升级
FDS火灾模拟技术系统使用培 训ppt课件
汇报人:
2023-12-24
• FDS火灾模拟技术系统概述 • FDS火灾模拟技术系统安装与配置 • FDS火灾模拟技术系统基本操作
• FDS火灾模拟技术系统高级功能应用 • FDS火灾模拟技术系统数据管理与分
析 • FDS火灾模拟技术系统维护与升级
01
多物理场耦合
高性能计算
FDS火灾模拟技术系统具备高性能计 算能力,能够处理大规模火灾模拟数 据,提供快速、准确的模拟结果。
系统支持多物理场耦合模拟,包括温 度场、流场、浓度场等,能够全面反 映火灾发展过程及其对环境的影响。
高级功能操作演示
网格划分操作
演示如何在FDS系统中进行网格划分,包括定义网格大小、形状 、边界条件等,以确保模拟结果的准确性。
后处理模块:负责对模拟结果进行分析和处理,提供数 据可视化、统计分析等功能。
组成
求解器模块:负责执行模拟计算,求解火灾场景中的热 传递、烟气运动等方程。
工具库:提供了一系列实用的工具,如网格划分工具、 燃烧反应数据库等,方便用户进行模拟分析和数据处理 。
02
FDS火灾模拟技术系统安装与配 置
安装环境要求
参数设置与调整
FDS技术介绍 ppt课件
Weber Schraubautomaten GmbH - Screwdriving system RSF20
Slide 10
1. 开始施加压力和额定转速
2. 材料产生塑性变形
3. 攻螺纹阶段
4. 螺钉紧固
Weber Schraubautomaten GmbH - Screwdriving system RSF20
Slide 7
FDS® 螺钉的特征
能从内部或外部拧紧的螺钉头
负载螺纹
螺纹形成区 圆柱状区域 钻孔区域 螺钉尖端
Weber Schraubautomaten GmbH - Screwdriving system RSF20
1) 钻尾螺钉接触工件表面并施加相应的应力 和转速;
2) 在摩擦力和轴向应力的作用下,材料表面 塑化并开始“流动”;
3) 螺钉钻透工件,被挤出的材料在金属板材 背面形成堆积;
4) 螺钉的轴向力和速度减小,前两圈螺纹面 开始攻螺纹,形成线程;
5) 扭矩持续增加并达到形成螺纹的扭矩,随 后扭矩降低,螺钉继续拧紧;
Slide 40
FDS技术介绍
M
MA
MF
转换点
Phase 1
Phase 2
A
Up1
Up2
B
- A < 转换点 < Up1 螺纹扭矩过高
- Up2 < 转换点 < B 转速过高 螺钉被过度拧紧
转换点受以下因素的影响:
- 主轴的位置, 材料差异 (材料的结构和厚度) 螺钉装配点的刚度, 螺钉长度等
FDS技术介绍
Weber Schraubautomaten GmbH - Screwdriving system RSF20
安川FDS系列 PLC 编程手册
YASKAWAFDS 系列编程手册控制包CP-316, CP-316H控制包CP-317控制包CP-916A, CP-916B, CP916G控制包CP-816 RIO-05手册序列号SIE-C873-16.2该编程手册对编程语言进行了描述,它是下列七种FDS系列控制器所必须准备的软件。
·控制包CP-316(下文称为CP-316)·控制包CP-316H(下文称为CP-316H)·控制包CP-317(下文称为CP-317)·控制包CP-916A(下文称为CP-916A)·控制包CP-916B(下文称为CP-916B)·控制包CP-916G(下文称为CP-916G)·控制包CP-816 RIO-05(下文称为CP-816 RIO-05)在该手册中,“CP-316(H)”指的是两种控制器“CP-316”和“CP-316H”。
并且,“CP-717”指的是控制包CP-717(下文称为CP-717),它是上述FDS系列控制器的外设。
然而,FDS系列控制器可联到CP-717,依赖所用的软件OS/2或Windows 95而有所不同(参见附录4“编程设备导致的限制”)。
下面列出了有关FDS系列的其他资料,也请参阅这些资料。
■相关资料◆Windows 95是微软公司在美国的注册商标。
◆ESC/P是日本精工株事会社爱普生有限公司的注册商标。
1 编程介绍--------------------------------------------------------------------------------------------------1-11.1 编程语言1-22 图形系统和程序的分级结构--------------------------------------------------------------------------2-12.1 父图的类型和优先级2-22.2 控制父图的执行2-32.2.1 控制父图的执行2-32.2.2 调度图形扫描进程的执行2-42.3 图的分级结构2-42.3.1 图的分级结构 2-42.3.2 图的执行方法 2-52.4 函数2-52.4.1 函数的定义2-62.4.2 用户函数的准备过程2-63 寄存器管理方法------------------------------------------------------------------------------------------3-13.1 寄存器标识方法3-23.2 数据类型3-33.3 寄存器类型3-53.3.1 DWG寄存器3-53.3.2 功能寄存器3-63.3.3 CPU内部寄存器3-63.3.4 下标i 和j 3-7(1)当下标赋予二进制位数据时3-7(2)当下标赋予整型数据时3-7(3)当下标赋予长整型数据时3-7(4)当下标赋予实数时3-7(5)使用下标的程序例子3-73.3.5 功能的输入/输出和功能寄存器3-83.3.6 程序和寄存器引用范围3-93.4 符号管理3-103.4.1 DWG中的符号管理3-103.4.2 功能中的符号管理3-103.5 符号的向上链接和自动的数据分配3-113.5.1 符号的向上链接3-113.5.2 自动的寄存器数据分配3-114 基本指令--------------------------------------------------------------------------------------------------4-14.1 带[ ]的指令4-34.2 程序控制指令4-44.2.1 子图引用指令(SEE)4-44.2.2 FOR结构语句4-54.2.3 WHILE结构语句4-64.2.4 IF结构语句4-8(1)IF结构语句-1 4-8(2)IF结构语句-2 4-94.2.5 函数引用指令(FSTART)4-104.2.6 函数输入指令(FIN)4-114.2.7 函数输出指令(FOUT)4-124.2.8 注释指令(COMMENT)4-144.2.9 扩展程序执行指令(XCALL)4-164.3 直接输入/输出指令4-174.3.1 直接输入指令(IN)4-174.3.2 直接输出指令(OUT)4-174.3.3 中断禁止直接输入指令(INR)4-184.3.4 中断禁止直接输出指令(OUTR)4-184.3.5 继续执行直接输入指令(INS)4-194.3.6 继续执行直接输出指令(OUTS)4-22目录4.4 时序回路指令4-244.4.1 N.O.接触指令4-244.4.2 N.C.接触指令4-254.4.3 线圈指令4-254.4.4 线圈设置指令/线圈复位指令4-264.4.5 上升脉冲指令 4-284.4.6 下降脉冲指令 4-294.4.7 接通延时定时器指令:计量单位=0.01秒4-304.4.8 断开延时定时器指令:计量单位=0.01秒4-324.4.9 接通延时定时器指令:计量单位=1秒4-344.4.10 断开延时定时器指令:计量单位=1秒4-364.5 逻辑操作指令4-394.5.1 AND(与)指令4-394.5.2 OR(或)指令4-404.5.3 XOR(异或)指令4-404.6 数字操作指令4-414.6.1 整型数输入指令4-414.6.2 实数输入指令 4-424.6.3 存储指令4-434.6.4 加法指令4-444.6.5 减法指令4-454.6.6 扩展加法指令 4-464.6.7 扩展减法指令 4-474.6.8 乘法指令4-484.6.9 除法指令4-494.6.10 整型数取余指令(MOD)4-504.6.11 实数取余指令(REM)4-504.6.12 递增指令(INC)4-514.6.13 递减指令(DEC)4-524.6.14 时间加法指令(TMADD)4-534.6.15 时间减法指令(TMSUB)4-544.6.16 时间开销指令(SPEND)4-554.7 数字转换指令4-574.7.1 符号求逆指令(INV)4-574.7.2 1的补码指令(COM)4-584.7.3 绝对值转换指令(ABS)4-584.7.4 二进制转换指令(BIN) 4-594.7.5 BCD码转换指令(BCD)4-594.7.6 奇偶转换指令(PARITY)4-604.7.7 ASCII码转换1指令(ASCII)4-604.7.8 ASCII码转换2指令(BINASC)4-614.7.9 ASCII码转换3指令(ASCBIN)4-624.8 比较指令4-634.8.1 比较指令4-634.8.2 范围检查指令(RCHK) 4-654.9 数据操作指令4-664.9.1 循环左移位指令(ROTL)/循环右移位指令(ROTR)4-664.9.2 位传送指令(MOVB)4-674.9.3 字传送指令(MOVW)4-684.9.4 交换传送指令(XCHG) 4-694.9.5 表初始化指令(SETW) 4-704.9.6 字节→字扩展指令(BEXTD)4-714.9.7 字→字节压缩指令(BPRESS)4-724.9.8 数据搜索指令(BSRCH)4-734.9.9 分类指令(SORT)4-744.9.10 左移位指令(SHFTL)4-744.9.11 字拷贝指令(COPYW)4-764.9.12 字节交换指令(BSWAP)4-774.10 基本函数指令4-784.10.1 平方根指令(SQRT)4-784.10.2 正弦指令(SIN)4-794.10.3 余弦指令(COS) 4-804.10.4 正切指令(TAN) 4-814.10.5 反正弦指令(ASIN)4-814.10.6 反余弦指令(ACOS)4-814.10.7 反正切指令(A TAN)4-824.10.8 指数指令(EXP) 4-834.10.9 对数指令(LN)4-834.10.10 常用对数指令(LOG)4-834.11 DDC(直接数字控制)指令4-844.11.1 死区A指令4-844.11.2 死区B指令4-854.11.3 上限和下限指令(LIMIT)4-864.11.4 PI控制指令(PI) 4-884.11.5 PD控制指令(PD)4-914.11.6 PID控制指令(PID)4-944.11.7 一阶滞后指令(LAG)4-984.11.8 相位超前滞后指令(LLAG) 4-994.11.9 函数生成指令(FGN)4-1014.11.10 反函数生成指令(IFGN)4-1034.11.11 线性加速器1指令(LAU)4-1054.11.12 线性加速器2指令(SLAU) 4-1104.11.13 脉冲宽度调制指令(PWM)4-1174.12 表格数据操作指令4-1184.12.1 数据块读指令(TBLBR)4-1184.12.2 数据块写指令(TBLBW)4-1194.12.3 列搜索指令:竖直方向(TBLSRL)4-1204.12.4 行搜索指令:水平方向(TBLSRC)4-1214.12.5 数据块清除指令(TBLCL)4-1224.12.6 表格数据块传送指令(TBLMV)4-1234.12.7 队列表读指令(QTBLR, QTBLRI)4-1244.12.8 队列表写指令(QTBLW, QTBLWI)4-1254.12.9 队列指针清除指令(QTBLCL)4-1265SFC编程-----------------------------------------------------------------------------------------------------------------5-15.1 SFC程序的配置5-25.2 SFC的执行5-25.3 SFC系统运行寄存器5-35.4 SFC流程图5-45.5SFC作用盒5-55.6SFC输出定义时序图5-65.7步骤名称指定方法5-75.8取出系统步骤号5-75.9SFC程序的预处理5-85.9.1 有关分支和收敛连接的限制5-95.9.2 有关多令牌结构中分支和收敛连接的限制5-115.9.3 多令牌结构中分支数量的限制5-85.9.4 有关子例程的限制5-13(1)有关嵌套的限制(宏的深度)5-14(2)有关转移的限制5-15(3)有关分支的限制5-16(4)有关定时器条件转移指令5-175.9.5 有关步骤名称的限制5-18目录6表格式编程-----------------------------------------------------------------------------------------------------------6-16.1 表格式程序的类型6-26.2 表格式程序的执行6-36.3 常量表(M寄存器)6-46.3.1 常量表(M寄存器)概述6-46.3.2 准备常量表(M寄存器)6-5(1)定义常量表(M寄存器)6-5(2)输入常量表(M寄存器)6-56.4 常量表(#寄存器)6-66.4.1 常量表(#寄存器)概述6-66.4.2 准备常量表(#寄存器)6-7(1)定义常量表(#寄存器)6-7(2)输入常量表(#寄存器)6-76.5I/O转换表6-86.5.1 I/O转换表概述6-86.5.2 准备I/O转换表6-9(1)比例转换功能6-9(2)位信号转换表6-106.6 互锁表6-126.6.1 互锁表概述6-126.6.2 准备互锁表6-136.7 部件组成表6-146.7.1 部件组成表概述6-146.7.2 准备部件组成表6-156.7.3 准备部件功能程序6-166.8 常量表(C寄存器)4-176.8.1 常量表(C寄存器)概述6-176.8.2 常量表(C寄存器)6-18(1)常量表(C寄存器)定义6-18(2)输入常量表(C寄存器)6-187标准的系统功能-------------------------------------------------------------------------------------------------------7-17.1 数据跟踪读功能(DTRC-RD)7-27.1.1 读取数据7-37.1.2 读数据的配置7-4(1)数据配置7-4(2)数据长度7-4(3)记录数7-47.2 跟踪功能(TRACE)7-57.3 故障跟踪读功能(FTRC-RD)7-67.3.1 读取数据(故障时出现的数据)7-77.3.2 读取数据的配置(故障时出现的数据)7-7(1)数据配置7-7(2)记录配置7-7(3)指定号码寄存器结构(2个字)7-7(4)记录数7-77.3.3 读取数据(故障恢复数据)7-87.3.4 读数据配置(故障恢复数据)7-8(1)数据配置7-8(2)记录配置7-8(3)记录数7-87.4 反相器跟踪读功能(ITRC-RD)7-97.4.1 读取反相器跟踪数据7-107.4.2 读取数据配置7-10(1)数据配置7-10(2)记录长度7-10(3)记录数7-107.5 反相器常量写功能(ICNS-WR)7-117.5.1 写入数据的配置7-127.5.2 写入EEPROM 的方法7-13(1)写进入指令7-13(2)程序例子7-147.6 反相器常量读功能(ICNS-RD)7-167.7 CP-213 初始化数据设置功能(ISET-213 )7-187.8 发送信息功能7-197.8.1 参数7-20(1)处理结果(参数00 )7-20(2)状态(参数01 )7-21(3)被叫站#(参数02 )7-22(4)功能代码(参数04 )7-22(5)数据地址(参数05 )7-23(6)数据大小(参数06 )7-25(7)被叫处理器#(参数07 )7-25(8)线圈偏移量(参数08 )7-25(9)输入继电器偏移量(参数09 )7-25(10)输入寄存器偏移量(参数10 )7-25(11)保持寄存器偏移量(参数11 )7-25(12)系统留用(参数12 )7-25(13)数据地址、大小和偏移量之间的关系7-26(14)当传输协议是非过程的7-267.8.2 输入7-26(1)EXECUTE(发送信息执行命令)7-26(2)ABORT(发送信息强迫中断命令)7-26(3)DEV-TYP(传输设备类型)7-26(4)PRO-TYP(传输协议)7-26(5)CIR-NO(链路号)7-27(6)CH-NO(通道号)(7)PARAM(设置数据头地址)7-277.8.3 输出7-27(1)BUSY(正在处理中)7-27(2)COMPLETE(处理完成)7-27(3)ERROR(出现错误)7-277.8.4 在CP-217F上,其他公司通信协议引起的局限性7-287.8.5 程序例子7-297.9 接收信息功能7-307.9.1 参数7-31(1)处理结果(参数00 )7-31(2)状态(参数01 )7-32(3)呼叫站#(参数02 )7-32(4)功能代码(参数04 )7-32(5)数据地址(参数05 )7-32(6)数据大小(参数06 )7-32(7)呼叫CPU#(参数07 )7-32(8)线圈偏移量(参数08 )7-32(9)输入继电器偏移量(参数09 )7-32(10)输入寄存器偏移量(参数10 )7-33(11)保持寄存器偏移量(参数11 )7-33(12)写入范围LO(参数12),写入范围HI(参数13)7-33(13)系统留用(参数14)7-33(14)当传输协议是非过程的7-337.9.2 输入7-33(1)EXECUTE(接收信息执行命令)7-33(2)ABORT(接收信息强迫中断命令)7-33(3)DEV-TYP(传输设备类型)7-33(4)PRO-TYP(传输协议)7-34(5)CIR-NO(链路号)7-34(6)CH-NO(通道号)7-34(7)PARAM(设置数据头地址)7-34目录7.9.3 输出7-34(1)BUSY(正在处理中)7-34(2)COMPLETE(处理完成)7-34(3)ERROR(出现错误)7-347.9.4 在CP-217F上,其他公司通信协议引起的局限性7-357.9.5 程序例子7-357.10 记数器功能7-377.11 先进先出功能(FINFOUT)7-387.12 获取标签信息功能(TAGGET)7-38附录-----------------------------------------------------------------------------------------------------------------------A-1 1指令字的类型A-22指令列表A-33每个控制模块的限制A-164编程设备的限制A-201. 编程介绍1编程介绍█---------------------------本章描述了FDS系列控制器编程语言。
FriedSPC4软件操作手册范本
FriedSPC4软件操作手册FriedSPC是按非标量具要求,结合SPC质量管理系统,针对FRD量仪开发的测量分析软件。
具有精密测量,数据信息采集分析统计,辅助生产质量管理等特点。
此操作手册主要针对SPC测量分析工作站通用操作,而对于有特殊要求的综合检具或功能定制的SPC系统将在本操作手册的基础上另作附加说明。
FriedSPC4软件的主要功能:1,柱状或表格式显示测量参数的结果2,存储测量数据到数据库及QDAS文件3,测量数据SPC图示4,测量数据的查询与修改5,检具测头线性与零位校准6,不受控报警7,规定情形下强制测量校准件8,主界面英文支持9,联网获取其它工作站上的数据库10,提供更多的QDAS数据交换文件中的K值11,三级用户权限管理12,鼠标键盘及工业小键盘,触摸屏支持13,限制操作员电脑操作手册目录:一、登录界面;二、测量界面与测量方式及操作方法;三、选择程序四、菜单及操作按钮;五、实时SPC控制图界面六、数据查看界面七、表格测量界面八、保存与删除数据九、修改口令十、操作子菜单另有附件:一、关于系统设置的界面说明;二、关于测量设置的说明;三、其它管理员用到的设置与操作;四、关于安装与注册的说明1、登录界面开机运行已注册的程序后,便进入登录界面,显示如下,按F1~Fx选择用户,键盘输入口令,点击GO按钮或按回车键登陆。
用户名与权限,由管理员在用户管理中进行维护。
最多12名用户。
初始用户密码为空,进入测量系统后可以在修改密码界面中进行修改。
从测量界面,点击F11注销,可以返回到本界面,以便其他用户的登录。
本系统默认设置三个用户,并分别对应三级权限。
测量员默认为普通用户,只有操作量具,采集数据方面的功能。
管理员默认为超级用户,可以对系统进行设置,能使用所有功能。
质检员默认为高级用户,除测量员的权限外,可以对量具进行自检校正。
2、测量界面与测量方式及操作方法:登录后进入测量主界面,在测量界面的上方为测量信息,中间为测量工件的示意图或过程测量数据图,下方为测量结果的显示和公差信息,图中一个光柱代表一个测量参数结果,最下面为操作按钮。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
FDS 4 使用说明(内部资料)前言这本指南描述怎样使用火灾动力学模拟模型 (FDS)。
它不提供背景理论,但提供了一份配套文件--FDS技术参考指南 [1] ,其中包括了详细的控制方程,数值方法和验证工作。
尽管用户指南中包含进行火灾模拟全部必要的信息,读者也应当熟悉技术参考指南里的一些背景理论。
软件和用户向导只能以对输入参数适当描述的形式提供有限的指导。
FDS 用户指南中结合FDS可视化程序只给出了怎样操作Smokeview的有限信息,它的全面描述在" Smokeview版本4的用户指南"里给出 [2]. 这本指南也包含关于怎样使用Smokeview设计FDS计算的内容,并提供关于使用两个模型的简短的指导。
免责声明美国商业部没有对FDS的用户作出保证、表达或暗示,并且对它们的使用不承担任何责任。
在联邦法律的许可下,FDS用户假定有唯一的责任决定它们在一些具体应用中适当的使用;一些从它们的计算结果中得出的结论;使用或不使用来自这些工具分析的结果。
用户必须注意FDS是专供那些在流体力学、热力学、燃烧学以及传热学有研究能力的用户使用和作为那些已有资格的用户在决策时的辅助。
当它被应用于一个精确的现实环境时,软件包是一个可以包含或不包含预测值的计算机模拟。
从关注火灾安全方面考虑,缺少了精确预测的模拟会导致错误的结论。
所有的结果都应该由一位有经验的用户进行评价。
本指南中所提及的计算机硬件或者商业软件未得到NIST的认可,也不表明其对于预定目标是最佳的选择。
说明各种形式的火灾动力学模拟模型开发研究已将近25年,但软件的公开发布只是从2000年开始。
很多的个人对模型的开发和验证作出了贡献,计算机程序的编写由一个相对较小的小组负责,FDS技术指南包含了一个全面的模型发展贡献者的名单。
但这里我们只认可参加程序实际编写的个人。
最初,基本流体力学方面由罗纳德雷姆(Ronald Rehm)和霍华德·鲍姆(Howard Baum),在NIST的计算与应用数学实验室(CAML)的Darcy Barnett, Dan Lozier ,Hai Tang 以及建筑与火灾研究实验室(BFRL)的丹·科利(Dan Corley)的协助下设计完成。
软件最初的可视化由 CAML的吉姆·西姆斯(Jim Sims)完成。
纵向压力问题由国家大气研究中心(NCAR)的Boulder和 Colorado解决。
Kevin Mc-Grattan 扩展包括火灾发展轨迹的基本程序,并保留了FDS管理程序源代码(and he remains the custodian of the FDS source code.)。
Glenn Forney开发了相关的可视化程序Smokeview 。
Kuldeep Prasad 为其增加了多网格的数据结构,为平行处理做准备。
William (Ruddy) Mell为其增加了特殊的火灾发展程序使模型可用于微重力条件燃烧和荒原火灾蔓延的评估。
Charles Bouldin 设计了并行处理代码的基本框架。
贾森·弗洛伊德,一前尼斯特文件后,写混合物小部分和小滴蒸发常规。
Simo Hostikka,尼斯特VTT 大楼的客人研究人员和运输,芬兰,那些辐射解答者和那些炭热解常规写。
虽然不再在尼斯特,两个继续对源码做出显著贡献。
Jason Floyd ,NIST Post-Doc 的起草者之一编写了混合物部分和液滴蒸发部分的程序。
NIST 来自芬兰 VTT 建筑与运输的访问学者Simo Hostikka,, 编写了辐射和高温分解产物部分的程序。
两位研究者虽然目前都已离开NIST, 但仍然对FDS的源代码的发展作者杰出贡献。
1 引言火灾动力学模拟模型(FDS)是一个对火灾引起流动的流体动力学计算模型。
软件对于低速、热驱动流的定量计算使用那维尔-斯托克斯方程(粘性流体方程),其侧重于火灾产生的烟气和引起的热传输。
方程的公式和数值运算法则在配套文件-火灾动力学模拟模型(4.0 版本) - 技术参考指南 [1]中给出。
Smokeview是用于展示一次FDS模拟结果的可视程序。
本指南中给出了Smokeviewis 的一些示例详细的描述在配套文件Smokeview 4 版本的用户指南 [2]中给出。
1.1 FDS的特点FDS的版本1于2000年2月公开发布。
版本2在2001年12月公开发布。
到目前为止,模型约一半的应用用于烟气控制系统的设计和喷淋喷头或探测器启动的研究,另一半用于住宅和工厂火灾模拟。
在整个的发展过程中,FDS的目的是在致力于解决防火工程中实际问题的同时为火灾动力学和燃烧学的基础研究提供一个工具。
流体动力模型FDS对于低速、热驱动流的定量计算使用那维尔-斯托克斯方程(粘性流体方程),其侧重于火灾产生的烟气和引起的热传导。
核心运算是一个明确的预测校正方案,在时间和空间二阶上精确。
湍流通过大涡流模拟(LES)的Smagorinsky 来处理。
如果基础的数值表足够清晰,则可进行直接数值模拟(DNS)。
LES默认这种操作。
燃烧模型对大多数应用来说,FDS使用一个混合物百分数燃烧模型。
混合物百分数是一个守恒量,其定义为起源于燃料的流动区给定点的气体百分数。
模型假定燃烧是一种混合控制(mixing-controlled),且燃料与氧气的反应进行非常快。
所有反应物和产物的质量百分数可通过使用“状态关系”――燃烧简化分析和测量得出的经验表达式由混合物百分数推导出。
辐射传输辐射传热通过模型中的非扩散灰色气体的辐射传输方程解决,在一些有限的情况下使用宽带模型。
方程求解采用类似于对流传热的有限体积法,因而,命名为“有限体积法”(FVM)。
选用约100个不连续的角度,由于辐射传热的复杂性,有限体积解算程序在一次计算中需占约15%的CPU处理时间。
水滴能吸收热辐射,这在有细水雾喷头的场所起很大的作用,在其他设置喷淋喷头的场所也起到一定作用。
这种吸收系数以Mie理论为基准。
几何结构 FDS将控制方程近似为在直线的栅格(网格)上,因此用户在指定矩形障碍物时须与基础网格一致。
多网格这是用来在一次计算过程中描述使用不止一个矩形的网格的一个术语。
当使用单网格不易计算时,可采用多于一个的矩形网格。
边界条件给定所有固体表面的热边界条件,以及材料的燃烧特性。
通常,材料特性储存于一个数据库中并可用名称调用。
固体表面的热量和质量转换通常可使用经验公式解决,但当执行直接数值模拟(DNS)时可直接进行估算。
1.2 FDS4的优势FDS4具备FDS3的所有性能,同时,进行了一些完善、重组和缺陷修正。
其中比较重要的方面有:平行处理通过使用信息传送接口(MPI) 可用多台计算机进行一次FDS计算。
详细情况见第3.2.2 部分。
多网格对多网格性能进行了改善,使模拟设计具有更多灵活性。
详见第4.2.3 部分。
孔洞现在障碍物可以以一个具体的剪切块代表。
这对于固体墙面的雕花门和窗很有意义,因其不需要把墙拆成散片。
详细情况参见第4.4.5 部分。
炭化模型实现了炭化模型,可对固体材料的薄热解正面进行跟踪。
正面原始燃料与炭化的材料分离。
燃料和炭的热性质应由用户提供。
详见第5.7.2 部分。
随温度变化的材料特性现在可认为固体材料性质是一个温度的函数,应注意的是这种精确改变了一些在FDS以前版本中使用的常规热解。
在第4.4.1 部分给出这种变化对输入文件的影响程度。
拉格朗日粒子涉及到拉格朗日粒子的输入文件格式发生了变化,拉格朗日粒子包括喷淋液滴和跟踪粒子。
基础的物理模型是相同的,但在程序代码中与NIST研究现行使用的不同。
FDS 3的输入文件在FDS4中仍可运行,但是作用效果发生了变化。
粒子参数转换的详细情况见第4.5 部分。
烟气层高度加入了一个关于烟气层(界面)高度的简单计算,以便用户可以与区域模型计算进行比较或者能以更简单的方式表达FDS的结果。
详见第5.11 部分。
2 启动火灾动力学模型(FDS) 是一个Fortran 90 计算机程序,用于计算热流体和火灾的控制方程。
关于方程以及怎样数值求解的详细描述见参考文献[1]。
FDS的输出结果由程序Smokeview.可视化,Smokeview 的用户指南见参考文献[2]。
2.1 怎样得到FDS 和 Smokeview关于FDS和Smokeview的所有文件可以在以下地址获得:/fds,在网页上可以找到关于新版本、缺陷修订等信息。
因为FDS不总是兼容,新版本的执行文件包括版本号fds#.exe。
用户也许愿意保留老版本FDSU的执行文件以便进行新旧版本输出结果的比较。
而图示程序Smokeview 以兼容为背景,因此鼓励用户以新的Smokeview文件取代旧的。
FDS 的分配包括个人电脑Windows 操作系统的自提取安装程序,引导Unix, Linux以及Mac 用户进入源程序代码、一些编译执行文件和生成文件等的文件传输协议(FTP)地址。
下载安装程序之后,双击图标开始一系列的安装步骤。
在安装中最重要的是目录(通常称作c:\nist\fds)的生成,在目录下要安装FDS和Smokeview的执行文件、Smokeview 的选择文件smokeview.ini 以及包括一些示例、参考手册和补充数据的文件。
安装程序还定义了变量路径和Smokeview 程序的相关扩展文件.smv ,这样用户即可选择在命令行键入命令提示符也可选择双击任意.smv 文件。
已经下载了FDS早期版本并保留了文件结构的用户,只需对新文件进行不同的分配。
为避免命名的冲突,不同版本的相关文件通常在文件名中插入版本号。
2.2 计算机硬件要求FDS需要较快的的CPU 和质量好的随机存取存储器(RAM)。
对于基于Windows操作系统的个人电脑(PC), 处理器至少需要1 GHz Pentium III、512 MB 的RAM。
当然配置越高越好,要求高的用户应考虑配备最快的CPU和最大的RAM。
此外,需要一个大的硬盘驱动器用于储存输出计算结果。
通常单次的计算结果就会生成约1 GB 的输出文件。
现在大多数的计算机硬盘至少20 GB。
对于基于Unix的工作站,处理器和内存的配备至少应达到PC 机(个人电脑)的要求。
在近几年内购买的绝大多数计算机都满足运行的要求。
Smokeview 需要额外的内存(RAM),需达到至少512 MB,目的是计算机不需要与磁盘进行“交换”就可以展示结果。
对于Smokeview,具备快速的图形处理器比快速的CPU更重要。
如果已达到可以运行FDS 和Smokeview,则具备一个快速的CPU也是重要的。
2.3 计算机操作系统(OS)和软件要求开发FDS和Smokeview 目的是使当前的防火工程能够在一个合理的花费下进行相当完善的火灾模拟。
