《供热工程》第十一课-热水供热系统的集中运行调节
供热工程》第十一课-热水供热系统的集中运行调节
工艺随使用条件等因素而不断变化。为保证供热质
量，满足使用要求，并使热能制备和输送经济合理，
就要对热水供热系统进行供热调节。
供热工程
第11章 第一节
运行调节的目的及特征
• (1)供暖热系统的运行调节。
•
在城市集中热水供热系统中，供暖热负荷是
最主要的热负荷，甚至是唯一的热负荷。热水供
暖系统、供暖设备等，是根据供暖设计热负荷而
第11章 第三节
第三节 直接连接热水供暖系统的集中供热调节
对有混合装置的直接连接的热水供暖系统，如用
户或热力站处设置水喷射器、混合水泵，所求的
tg 值 是 混 水 后 进 入 供 暖 用 户 的 供 水 温 度 ，
则
， 。 网路的供水温度 ，还应
根据混合比再进一步求出：
供热工程
第11章 第三节
带混水装置的直接连接供暖系统与热水网路连接示意图
供热工程
第11章 第四节
• 自学
第五节 供热综合调节
供热工程
第11章 第五节
第五节 供热综合调节
供热综合调节：对具有多种热负荷的热水供热系 统，通常是根据供暖热负荷进行集中供热调节，而对 其它热负荷则在热力站或用户处进行局部调节。这种 调节称作供热综合调节。
本节主要阐述目前常用的闭式并联热水供热系统 （见图11-5），当按供暖热负荷进行集中质调节时， 对热水供应和通风热负荷进行局部调节的方法。
供热工程
第11章 第一节
第二节 供暖热负荷供热调节的基本公式
在供暖室温计算温度为t’w散热设备为散热器时 （设计工况）： Q1' Q2' Q3'
Q1' q'Vtnt'w

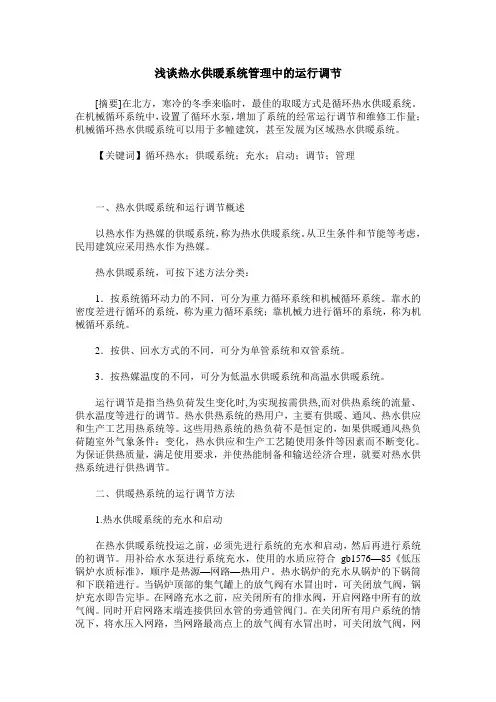

浅谈热水供暖系统管理中的运行调节
浅谈热水供暖系统管理中的运行调节[摘要]在北方，寒冷的冬季来临时，最佳的取暖方式是循环热水供暖系统。
在机械循环系统中，设置了循环水泵，增加了系统的经常运行调节和维修工作量；机械循环热水供暖系统可以用于多幢建筑，甚至发展为区域热水供暖系统。
【关键词】循环热水；供暖系统；充水；启动；调节；管理一、热水供暖系统和运行调节概述以热水作为热媒的供暖系统，称为热水供暖系统。
从卫生条件和节能等考虑，民用建筑应采用热水作为热媒。
热水供暖系统，可按下述方法分类：1．按系统循环动力的不同，可分为重力循环系统和机械循环系统。
靠水的密度差进行循环的系统，称为重力循环系统；靠机械力进行循环的系统，称为机械循环系统。
2．按供、回水方式的不同，可分为单管系统和双管系统。
3．按热媒温度的不同，可分为低温水供暖系统和高温水供暖系统。
运行调节是指当热负荷发生变化时,为实现按需供热,而对供热系统的流量、供水温度等进行的调节。
热水供热系统的热用户，主要有供暖、通风、热水供应和生产工艺用热系统等。
这些用热系统的热负荷不是恒定的，如果供暖通风热负荷随室外气象条件：变化，热水供应和生产工艺随使用条件等因素而不断变化。
为保证供热质量，满足使用要求，并使热能制备和输送经济合理，就要对热水供热系统进行供热调节。
二、供暖热系统的运行调节方法1.热水供暖系统的充水和启动在热水供暖系统投运之前，必须先进行系统的充水和启动，然后再进行系统的初调节。
用补给水水泵进行系统充水，使用的水质应符合gb1576—85《低压锅炉水质标准》，顺序是热源—网路—热用户。
热水锅炉的充水从锅炉的下锅筒和下联箱进行。
当锅炉顶部的集气罐上的放气阀有水冒出时，可关闭放气阀，锅炉充水即告完毕。
在网路充水之前，应关闭所有的排水阀，开启网路中所有的放气阀。
同时开启网路末端连接供回水管的旁通管阀门。
在关闭所有用户系统的情况下，将水压入网路，当网路最高点上的放气阀有水冒出时，可关闭放气阀，网路充水即告完毕。

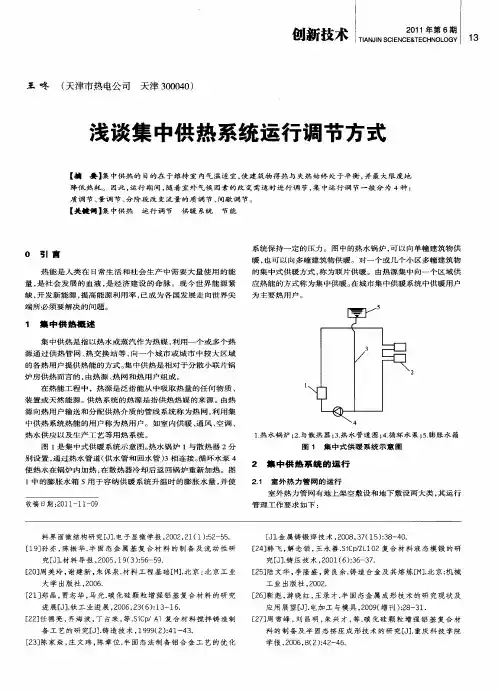

浅谈集中供热系统运行调节方式
Ｑ
０． ４８
２ ． 供 暖 系统 的放 水 当供 暖 系 统 停 止 运 行 后 ，可 在 进 行 ．１ ３
锅 炉 放 水 的 同 时 ， 行 锅 炉 房 内部 管 路 放 水 ， 后 放 室 外 管 网 进 然
－
３ Ｏ
２ ４
－
Ｏ． ６ ５ ０． ７ ６
０．４ ７ Ｏ盘 １ Ｏ馏 ９ ０． ６ ９
变 流 量 的 质 调节 ； 间歇 调 节 ， 变 每 天 供 暖小 时数 。 ④ 改
其 中量 调 节 阶段 改 变 流 量 的 质 调 节 是 从 节 能 角 度 考 虑 ， 但 容 易 造 成原 设 计 系 统 产 生 水力 失 调 的问 题 。故在 本 设 计 中 ，
撑 、 吊架 是 否 稳 、 好 ； 网保 温 层 和 保 护 层 是 否 完 好 ； 网 完 管 管 连 接 部 分 是 否严 密 ； 网 的 输 水 装 置 是 否 正 常 、 管 良好 ； 网 中 管 的 阀 门和 压 力表 是否 Ｉ作 正 常 。 ： 地 下管 线 巡 线 检 查 的 内容 ： 沟 和 检 查 井 是 否 完 好 ， 否 地 是
炉房供热而言 的， 由热 源 、 网 和 热用 户组 成 。 热
２
在 热 能 工 程 中 ，热 源 是 泛 指 能从 中 吸取 热 量 的任 何 物 质 、
装 置 或 天 然 能 源 。供 热 系 统 的 热源 是 指 供 热 热 媒 的来 源 。由热
源 向热 用 户 输 送 和 分 配 供 热 介 质 的 管 线 系 统称 为热 网 。 用 集 利 中供 热 系 统 热 能 的用 户 称 为 热 用 户 。 如 室 内供 暖 、 风 、 通 空调 、
直 接 连 接 热 水供 暖 系统 供 热 质 调节 的 热 网 水 温 （ ） 节 调
供热11.4-11.5
1. 定义： 供热系统的初调节，运行调节，质 调节，量调节，分阶段改变流量的质调节， 间歇调节
2.热水供热系统集中供热调节（运行调节） 方法
3.散热器热水供暖系统供热调节的基本公式
4.无混合装置的直接连接的热水供暖系统， 在热源处进行质调节时，网路供水温度随 室外温度变化关系式
散热器热水供暖系统供热调节的基本公式为：
其中 ' p, j 为在设计工况下，空气加热器加热热媒
的平均温度 ' p, j 't 't /
t' p, j 为在设计工况下，空气加热器被加热
热媒（空气）的平均温度 t' p, j t'w,t t't /
τ/℃
τ1t
G/(t/h) τ’1
11.4 间接连接热水供暖系统的集中供热调节
11.4 间接连接热水供暖系统的集中供热调节
对于间接连接的热水供暖系统，适用于直接连接 的调节方法只适用于二级网系统。
调节特点：随室外温度的变化，需同时对热水网 路和供暖用户系统进行供热调节。
调节方式： • 对供暖用户系统（二级网）：通常采用质调节，
• 当热源供热量大于等于用户热负荷，循环泵流量 小于设计流量时，供回水平均温度应调节到温度 调节曲线对应的供回水温度平均温度值；
• 当热源供热量小于用户热负荷时，用户回水温度 调节到略低于总回水温度。
说明：
供热系统热惯性大，调节流量后，温度变化滞后 明显，阀门开度的调整具有经验性。
测量温度要在全部用户调节完毕，间隔一段时间 后进行，间隔时间和系统大小有关。
当总回水温度稳定在某一数值不变时即可进行下 一轮调整。
调节过程
集中供热管网系统的运行和调节
2016年10月下【城市建设】住宅与房地产集中供热管网系统的运行和调节曾 琳，王宏伟（沈阳建筑大学，辽宁 沈阳 110168）摘要：当前，我国城市化建设进程不断加快，城市供热的发展步伐也不断进步发展，人热网工程的建设规模相对较大，而且有很高的施工成本，这与城市的建设发展有着很大的关联性。
要想确保城市居民的持续供热问题，采取有效的措施加强对热能的分配意义深远。
文章就简要展开对集中供热网管运行和调节问题的分析与论述，期望能够有所帮助。
关键词：集中供热管网；系统运行；调节方法中图分类号：TU984.11 文献标志码：A 文章编号：1006-6012（2016）10-0256-011 集中供热管网系统的概述在集中供热网管的运行中，水蒸气或者热水是主要的热媒，城市集中供热系统中，运用多个热源，采取热交换站及管网供热的方式，就能实现对城市用户的供热。
相较于传统的锅炉供热来说，集中供热的方式主要是由多个热源、热网以及用户所组成的。
当前，集中供热锅炉供热技术以及热电联产供热技术，是我国采用的主要集中供热技术，在连接热能用户和热源的过程中，管网在分配热能和输送热能上发挥着极大的作用。
在当前的集中供热管网中，枝状管网相对来说造价比较低廉，而且管理运行方式也较为简单，因此这种形式的管网有着非常广泛的运用。
然而实际中，枝状管网也存在着一定的缺陷，如果城市供热系统中有两个以上的热源供热，就可以采取干线的方式将热源加以连接，因为环状管网的形式造价相对比较低。
2 集中供热管网调节系统的分类（1）集中调节。
此种调节形式相对来说易于操作，仅仅需要在供热的源头上对温度进行适当地控制就行。
（2）局部调节。
相对于集中调节的方式而言，局部调节的灵活性就比较强，这种调节方式主要是在用户热源的连接处或是单独的热力站对温度进行控制。
这种方式对用户的不同需求都可以满足，也比较容易操作，所以局部调节的方式有一定的应用空间。
（3）个体调节。
这种调节方式主要是结合用户的自身需求，在供暖设备处对温度进行自动的调节。
第11章 热水供热系统集中运行调节
对于仅有采暖热负荷的热用户，可采用集中调节， 而对于具有多种热负荷（如供暖 通风 生活热水）往 往采用以集中调节为主，局部调节为辅的综合调节。 集中供热调节的方法，主要有以下几种： 1. 量调节——改变网路的循环水量（很少单独使用） 2．质调节—改变网路的供水温度，流量不变 3．分阶段改变流量的质调节； 4．间歇调节—改变每天供暖小时数； 5．质量—流量混合调节—即同时改变网路供水温 度和流量。
综合上述公式，可得：
1b ( t t 2 t ) t g th tn t w g h n Q G 1b (t g th 2tn ) th tn t w tg
Q1 Q2 Q3 Q3 Q1 Q2
（11-10） （11-12）
c) 同时改变网路的供水温度和流量（质量-流量调节）；
d) 改变每天供暖小时数（间歇调节）。
第十一章 热水供热系统的集中运行调节
11-3 直接连接热水供暖系统的集中供热调节
一、质调节 在进行质调节时，只改变供暖系统的供水温度，而 用户的循环水量保持不变，即 G =1。 1) 对于无混合装置的直接连接的热水供暖系统，将 此 补充条件 G ＝1代入热水供暖系统供热调节的基本公 式(8—13)，可求出质调节的供、回水温度的计算公式。
Q2 aF ( t g th 2 tn )1b
（11-7） （11-8）
第十一章 热水供热系统的集中运行调节
Q3 1.163G(tg th )
（11-9）
若令在运行调节时，在 t w工况下相对热负比 Q Q / Q，相 对流量比 G G / G ，则：
Q
Q1 tn tw 同时认为 q q，则 Q Q1 tn tw
热水集中供热采暖系统运行调节方
《热水集中供热采暖系统运行调节方法探讨分析》摘要：集中热水供暖系统中，tg=95℃,th=70℃,并配之以分阶段改变流量质调节的运行调节方法被广泛应用。
但还不应说这是惟一最合适的方法。
本文结合运行调节方式，从减小管网计算流量、加大设计供回水温差入手探讨一种与“大流量小温差”这种不经济的方式相对而言较为经济的设计和运行调节方法。
关键词：热水集中，供热采暖系统，运行调节方法，管网计算流量，“TJ”调节法，循环泵配置引言作为锅炉运行管理部门，为了保证住宅小区不仅能在室外设计温度（如吉林市-24℃）的条件下，维持室内设计温度（一般为18℃）标准，同时还应该保证在其它任意非设计室外温度条件下，也能合理调整热媒参数保证室内温度，作到既能保暖又节煤，那么，不仅需要有正确的设计，还必须认真搞好热水供暖系统的运行调节，否则是难于实现。
集中热水供暖系统中，tg=95℃,th=70℃,并配之以分阶段改变流量质调节的运行调节方法（以下简称“TJ”方法）被广泛应用。
但还不应说这是惟一最合适的方法。
尤其是按这些基本点设计的系统，实际管网和设计容量过大（如水泵、管网直径），过多（如散热器），普通为“大流量小温差”、并且是低温工况下的运行方式。
尽管这种方式可以弥补（或者说是掩盖）了一些设计方面和运行方面的不足，但相对一次性投资较大，运行耗电较多，则与我国目前的经济状况反差太大，不相适应。
所以本文试图结合运行调节方式，从减小管网计算流量、加大设计供回水温差入手探讨一种与“大流量小温差”这种不经济的方式相对而言较为经济的设计和运行调节方法。
11运行调节方法及管网计算流量目前国内小区共暖设计上考虑采用运行调节方法，都是“TJ”方法总结其原因是：1.1短期内热水供暖系统的设备水平还难以实现逐室逐户的个体调节，只能在热源或热力站进行集中或局部调节。
1.2单纯的集中质调节或量调节又各有不可克服的明显弊病。
1.3虽然热水供暖系统的最佳调节工况为质和量的综合调节，但亦因目前的设备及水平有限还难以广泛应用。
集中供热系统的供热调节
集中供热系统的供热调节集中供热系统的供热调节摘要：系统论述了在热⽔集中供热系统中供热调节的重要性、依据、⽬的和⽅式，并对集中质调节、分阶段改变流量的质调节、间歇调节、质量—流量调节的定义和计算进⾏了论述，并进⾏了⽐较。
最后针对⽬前⼤部分采⽤的间接连接供热系统⽔温-⽔量调节计算、⽔温-⽔量调节曲线进⾏了举例计算和绘制，说明了质量-流量混合调节的优点。
关键词：热⽔供热系统；供热调节；⽔温调节曲线；节能降耗⽬前，我国北⽅各城市已相继实施了集中供热，集中供热⽐分散供热，社会效益、环境效益和节能效益是显著的，且供暖热⽤户与热⽹之间⼤部分采⽤了间接连接，即供热系统由热源、热⽹、热交换站和热⽤户四部分组成。
为了更好的保证供热质量，满⾜使⽤要求，并使热能设备和输送经济合理，就要对集中供热系统进⾏供热调节。
1 供热调节的依据在城市集中热⽔供热系统中，供暖热负荷是系统的最主要的热负荷，甚⾄是唯⼀的热负荷。
因此在供热系统中，通常按照供暖热负荷随室外温度的变化规律，作为供热调节的依据。
2 供热调节的⽬的供热调节的⽬的，在于使供热⽤户的散热设备的放热量与⽤户热负荷的变化规律相适应，维持供暖房屋的室内计算温度，以防⽌供热热⽤户出现室温过⾼或过低。
3 供热调节的⽅式根据供热调节地点不同，供热调节可分为集中调节、局部调节和个体调节三种调节⽅式。
集中调节在热源处进⾏调节，局部调节在热⼒站或⽤户⼊⼝处调节，个体调节直接在散热设备处进⾏调节。
4 集中供热调节的基本公式集中供热调节的基本公式是：q=（tn-tw）/（tn-tw’）=g（tg-th）/（tg’-th’）=（tg + th -2tn）1+b/（tg’+ th’-2tn）1+b式中tn——供暖室内计算温度，℃；tw——供暖室外某⼀温度，℃；tw’——供暖室外计算温度，℃；tg——供暖热⽤户的供⽔温度，℃；th——供暖热⽤户的回⽔温度，℃；tg’——供暖热⽤户的设计供⽔温度，℃；th’——供暖热⽤户的设计回⽔温度，℃；q——相对热负荷⽐；g——相对流量⽐；b——散热设备的特性参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三节 直接连接热水供暖系统的集中供热调节
总阻力数不变的情况下：uu'
1 tg
tg th
1' tg'
tg' th'
1 tg u tg th tg u Q tg ' th '
1tn ts 'Q 1 1 b tw ' 0 .5 t'j Q
小及室内温度的高低随着室外温度、日照、风速
等气象参数的改变而变化。
•
如仍按设计热负荷向供暖建筑供热，多数时
间会使室温过高而造成能源浪费。因此，在热水
供热系统中，通常按照供暖热负荷随室外温度的
变化规律，作为供热调节的依据。
11
一
运行调节的目的及特征
• (2)运行调节的概念。 运行调节指供暖系统热负荷根据室外温暖系统的集中供热调节
对有混合装置的直接连接的热水供暖系统，如用
户或热力站处设置水喷射器、混合水泵，所求的
tg 值 是 混 水 后 进 入 供 暖 用 户 的 供 水 温 度 ，
则
， 。 网路的供水温度 ，还应
根据混合比再进一步求出：
11
三
带混水装置的直接连接供暖系统与热水网路连接示意图
第一节 概述
•
运行调节是指当热负荷发生变化时,为实现按
需供热,而对供热系统的流量、供水温度等进行的
调节。热水供热系统的热用户，主要有供暖、通风、
热水供应和生产工艺用热系统等。这些用热系统的
热负荷不是恒定的，如果供暖通风热负荷随室外气
象条件：(主要是室外气温)变化，热水供应和生产
工艺随使用条件等因素而不断变化。为保证供热质
流量
• 热水供热系统的调节方式分为初调节和运行调节。 热水供热系统中网路的水力工况对供热调节有着
重要的影响，因此实现供热调节的前提必须进行 流量调节，使热水网路在稳定工况下运行。
11
一
第一节 概述
•
热水供热系统供热调节的目的就是根据供暖
热负荷随室外温度的改变而对热源的供热量进行
调节控制，以便维持供暖建筑物室内所要求的温
在运行调节时，相应tw下的供暖热负荷 与供暖设计热负荷之比称为相对供暖热负荷 比，其流量之比为相对流量比：
Q
Q1 Q1'
Q2 Q2'
Q3 Q3'
GG G'
11
二
第二节 供暖热负荷供热调节的基本公式
假设供暖热负荷与室内外温差的变化成正比：
Q
Q1 Q1'
tn tn
tw tw'
即相对供暖热负荷比等于相对的室内外温差比 可得：
在整个供暖期间，网路循环水量总保存不变， 消耗电能较多。
11
三
第三节 直接连接热水供暖系统的集中供热调节
对无混合装置的直接连接的热水供暖系统， 由于系统流量不变，将 G 1 代入供热调节的 基本公式，可求出质调节的供、回水温度的 计算公式 ：
在任一室外温度时，根据室外温度可求出相对 负荷比值，代入上式即可确定供、回水温度值。
Q1' q'Vtnt'w
Q2 ' K'Ftpjtn Q 3 ' G 'ct'gt'h/3600
11
一
第二节 供暖热负荷供热调节的基本公式
在保证室内计算温度tn条件下（运行工况）：
Q1 Q2 Q3
Q1' qVtntw
Q2
aFtg
th 2
tn
1b
Q 31.163Gtgth
11
一
第二节 供暖热负荷供热调节的基本公式
11
一
集中供热调节方式
• 运行调节根据调节地点不同分为集中调节、局部 调节和个体调节。
• 集中调节在热源处进行； • 局部调节在热力站及建筑引入口进行，如分户计
量用户根据室温自行调节； • 个体调节在散热设备处单独进行，如散热器手动
或温控阀调节。
11
一
集中供热调节方式
• 单一调节——对只有单一供暖热负荷的供热系统， 往往需要对个别热力站或用户进行局部调节，调 整用户的用热量，通常称为单一调节。
度。
• 运行时，若不计管网沿途热损失时，存在下列平 衡关系：热水供热系统的供热量应等于用户散热 设备的散热量，同时也应等于供暖用户围护结构 的耗热量。基于热平衡原理，推导供暖热负荷供 热调节的计算公式。
11
一
第二节 供暖热负荷供热调节的基本公式
在供暖室温计算温度为 t’w散热设备为散热器时 （设计工况）： Q1' Q2' Q3'
量，满足使用要求，并使热能制备和输送经济合理，
就要对热水供热系统进行供热调节。
11
一
运行调节的目的及特征
• (1)供暖热系统的运行调节。
•
在城市集中热水供热系统中，供暖热负荷是
最主要的热负荷，甚至是唯一的热负荷。热水供
暖系统、供暖设备等，是根据供暖设计热负荷而
确定。
•
在实际运行过程中，建筑物供暖热负荷的大
变化，按照热负荷随室外温度的变化规律，使散 热设备的散热量与热负荷的变化规律相适应而进 行的调节，由此进行的调节为运行调节。
供热调节是在系统运行期间进行。
11
一
运行调节的目的及特征
• (3)供热系统供暖调节的目的。 供热系统供暖调节的目的在于供暖用户散热
器的散热量与用户热负荷的变化规律相适应。从 而达到热量供需平衡，即按需供热，以保证室内 温度满足用户要求。
1b
Qttn n ttw w ' ttg g' tth h' 2 2ttn n 1b Gttg g ' tth h'
11
二
第二节 供暖热负荷供热调节的基本公式
1b
Qttn n ttw w '
tgth2tn tg' th' 2tn
1b
Gttg g ' tth h'
有三个联立方程式、四个未知数，需引进补充条
件，才能求出四个未知数，则应补充某种调节方 式。供热调节方法有质调节、流量调节、分阶段 改变流量的质调节。
11
二
第三节 直接连接热水供暖系统的集中供热调节
一.质调节 在进行质调节时，只改变供暖系统的供水
温度而用户的循环水量保持不变 G 1
集中质调节只需在热源处改变网路的供水温 度，运行管理简便。网路循环水量不变，网路的 水力工况稳定。
• 供热综合调节——对有多种热负荷的热水供热系 统，通常根据供暖热负荷进行集中供热调节，而 对于其他热负荷（如热水供应、通风等热负荷）， 由于其变化规律不同于供暖热负荷，则需要在热 力站或用户处配以局部调节，以满足其要求。对 多种热用户的供热调节，通常称为供热综合调节。
11
一
集中供热调节方法
• （1）质调节 • （2）量调节 • （3）分阶段改变流量的质调节 • （4）间歇调节 • （5）质量-流量调节----同时改变网路供水温度和
