基站子系统
MFS: 多基站子系统快速分组服务器SGSN: 服务GPRS支持节点TC/SM:码型变换器/子多路复用器基站子系统（BSS）基站子系统（BSS）是GSM系统中与无线蜂窝方面关系最直接的基本组成部分。
它通过无线接口直接与移动台相接，负责无线发送接收和无线资源管理。
另一方面，基站子系统与网路子系统（NSS）中的移动业务交换中心（MSC）相连，实现移动用户之间或移动用户与固定网路用户之间的通信连接，传送系统信号和用户信息等。
当然，要对BSS部分进行操作维护管理，还要建立BSS与操作支持子系统（OSS）之间的通信连接。
基站子系统是由基站收发信台（BTS）和基站控制器（BSC）这两部分的功能实体构成。
实际上，一个基站控制器根据话务量需要可以控制数十个BTS。
BTS 可以直接与BSC相连接，也可以通过基站接口设备（BIE）采用远端控制的连接方式与BSC相连接。
需要说明的是，基站子系统还应包括码变换器（TC）和相应的子复用设备（SM）。
码变换器在更多的实际情况下是置于BSC和MSC之间，在组网的灵活性和减少传输设备配置数量方面具有许多优点。
①基站收发信台（BTS）基站收发信台（BTS）属于基站子系统的无线部分，由基站控制器（BSC）控制，服务于某个小区的无线收发信设备，完成BSC与无线信道之间的转换，实现BTS与移动台（MS）之间通过空中接口的无线传输及相关的控制功能。
BTS主要分为基带单元、载频单元、控制单元三大部分。
基带单元主要用于必要的话音和数据速率适配以及信道编码等。
载频单元主要用于调制 / 解调与发射机 / 接收机之间的耦合等。
控制单元则用于BTS的操作与维护。
另外，在BSC与BTS不设在同一处需采用Abis 接口时，传输单元是必须增加的，以实现BSC与BTS之间的远端连接方式。
如果BSC与BTS并置在同一处，只需采用BS接口时，传输单元是不需要的。
②基站控制器（BSC）基站控制器（BSC）是基站子系统（BSS）的控制部分，起着BSS的变换设备的作用，即各种接口的管理，承担无线资源和无线参数的管理。
MCPA
多载频基站功率放大器解决方案随着移动通信的迅猛发展，移动通信网络的覆盖区域都不同程度的存在弱信号区，随着网络规模的扩大，信号无缝覆盖的成本、效益和信号的穿透能力问题也就越显重要，电磁环境也更加复杂。
传统覆盖方法在解决居民小区、山路覆盖、边远小话务区域投资成本和效益上都不很合理，且难度也越来越大，特别是对一些偏远地区和用户数不多的盲区，要建设基站成本太高，基础设施也较复杂；现有的方法是在山路遮挡的盲区附近加基站或直放站。
加基站投资成本大，为解决距离只有几百米或几公里的盲区而去建一个基站要投资上百万人民币，而建直放站又必须是在基站的设计覆盖范围之内、有合适的输入信号电平才可以，而且直放站覆盖范围小、不够稳定、维护成本高、维护不方便、影响网络指标。
两者又都遇到了选址难和维护站点增多的问题。
基站覆盖延伸系统就是在这种情况下产生的。
若在盲区附近一个基站上加装多载波放大器就相对容易得多，既避开了新建站选址难的问题，又更加经济、快捷、合理地解决了居民小区、公路和乡镇的覆盖盲区问题。
所以，基站覆盖延伸系统为移动通信网络优化提供了一种新的技术手段。
多载频基站功率放大器解决方案某市电信运营商基站安装多载波放大器+塔放（以下简称多载波放大器MCPA），以期望可以改善山区公路室外信号覆盖现状，增强基站覆盖的信号强度。
从而达到提升网络覆盖的目的。
静观A基站所覆盖的区域为建筑物以及树木阻挡，超成信号弱。
为了充分考虑覆盖效果，本解决方案将采用1台多载波双功放放大器放大原基站信号。
下行通过MCPA多载波功放进行放大，上行通过双工塔放对上行信号进行放大。
经放大的两路信号分别接到原来的两根馈线上输出到天线。
加装多载波放大器后可将上下行信号提6～12dB，提高基站灵敏度3～5dB，能使原来基站的覆盖面积扩大到1.5～3倍以上；能提高基站的通话质量；降低手机的发射功率，减少手机对基站的干扰，提高基站话务量。
方案原理框图多载频基站功率放大器解决方案分析基站参数优化分析基站加装多载波放大器后，一般情况下天线、馈线和基站小区设备及小区参数保持不变，但视具体情况而定。
河南省800MHz数字集群频率使用规划
（ ６ ） 本 次规划 方案应符 合 国家对 共网与专网频率使用 的 规模约０ ． １ ４ ～０ ． ２ 万户， 因此， 郑州市共 网系统设计容量： ３ ０ ０ ０ ０ 相关规 定， 与之冲突的应逐步进行调整；
．
户。
（ ７ ） 在 省内２ ｘ ５ Ｍ Ｈ ｚ 的８ ０ ０ Ｍ Ｈ ｚ 数字集群频 率资源满足不 了
（ ４ ） 考虑满足数字集群共 网和专 网的通信 需求， 分配时尽 ４ 频率需求 量按频段连 续分配给 频率使 用单位 ； （ ５ ） 设 置集群基站应采用小功率 、 低天 线， 提 高频 率复 用
率：
４ ． １系统服务质量目 标
（ １ ） 网络容量 。 我们 根 据历史及 经验 数 据 ， 预 测郑 州市 共 网数字集群 市场规模 约１ ． ８ ９ ～２ ． ７ ２ 万户， 专 网数字集 群市场
覆 盖设计要考虑三个 设计参数 ： 覆盖场 强、 覆 盖半径 ， 边 例进行 即可满足 全省频率规划的需要， 根据 基站规模估算 ， 郑 缘可通概率 ， 这些 参数 又与下面 各类参 数有关 ： 系统余 量、 快 州市覆 盖基站数 为７ ０ 个。 衰落及人 为噪声引起 的恶化 量的储备 、 各 类损耗 、 路 损、 基 站 天线输入功率 、 天 线参数、 分集增益、 塔放、 移 动台射频性能、 上下行链 路平衡的计算等。
照进行频率规划。 量为７ ０ 个。
由于频率在各个地市可 以复用 ， 因此在进 行共 网和专 网频 ３ 频率复用规划 从理论上来讲 ， 小区覆盖是一种近似 六边形的覆盖区域 ， 多个 这种 小区组合在一起 形成 一个小区群， 每 个这样 的一群 小 面积 大、 需求 高， 因此本规 划以满 足郑州的集群覆 盖需求为参 区适用一组频 率， 在整个系统的服 务区内实现 对这一组频率及
(5)话务容量基础
呼损率） Loss probability ( E ) （ 呼损率 ）
0.01 0.0101 0.15259 0.45549 0.86942 1.3608 1.909 2.5009 3.1276 3.7825 4.4612 0.02 0.02041 0.22347 0.60221 1.0923 1.6571 2.2759 2.9354 3.6271 4.3447 5.084 0.03 0.03093 0.28155 0.71513 1.2589 1.8752 2.5431 3.2497 3.9865 4.7479 5.5294 0.05 0.05263 0.38132 0.8994 1.5246 2.2185 2.9603 3.7378 4.543 5.3702 6.2157 0.1 0.11111 0.59543 1.2708 2.0454 2.8811 3.7584 4.6662 5.5971 6.5464 7.5106 0.2 0.25 1 1.9299 2.9452 4.0104 5.1086 6.2302 7.3692 8.5217 9.685 0.4 0.66667 2 3.4798 5.021 6.5955 8.1907 9.7998 11.419 13.045 14.677
6
NetRein
话务容量基础知识
TCH话务计算 话务计算
当TRX决定后，TCH的个数与SDCCH的个数密切相关； 假设：SDCCH采用与BCCH不合用的方式，TCH的分布举 例列表如下：
同时假设呼损为2％，每线用户为0.025Erl 同时假设呼损为 ％，每线用户为 ％，每线用户为
TRX数 TRX 1 2 3 4 5
n 1 2 3 4 5 6 7 8 9 10
如何查表？
典型的话务量预算

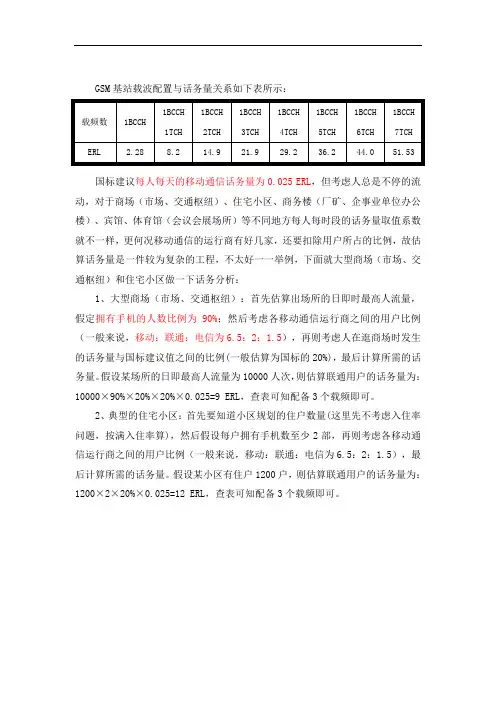

GSM基站载波配置与话务量关系如下表所示：
