注册电气工程师(供配电)案例分析--低压故障回路之保护导体阻抗
考点4：低压故障回路之（保护）导体阻抗【05-2-A-4】如果要将户外用电设备（220V）金属外壳的接触电压降低到50V以下，R B应不大于多少Ω？（A）0Ω（B）2.94Ω（C）62.8Ω（D）110Ω答案：【B】解答过程：方法一：依据《低压配电设计规范》（GB50054-2011）,2.0.1、5.2.11应满足 쳌 50 0−50，即 50220−50×10≈2.94Ω，所以R B应降至2.94Ω以下。
方法二：依据《低压配电设计规范》（GB50054-2011），2.0.1、5.2.8及其条文说明[220/（10+R B）]×R B≤50，R B≤2.94Ω解析：1、考点归属：低压故障回路之导体阻抗计算2、陷阱和难点分析：①是对地还是对MEB?②接触电压的意义；为防止中性点电位升高带来的触电危险，需要降低中性点接地电阻或者采用局部TT系统。
3、解题步骤：①找到是计算哪两点之间的电压；②找到故障回路；计算故障回路总阻抗；依据欧姆定律、串联分压、并联分流等计算接触电压。
4、举一反三：假如题干中把50V换成安全电压呢？户外环境潮湿呢？【13-2-A-4】楼内某办公室配电箱配电给除湿机，除湿机为三相负载，功率为15kW，保证间接触保护电器在规定时间内切断故障回路的动作电流为756A，为降低除湿机发生接地故障时与邻暖气片之间的接触电压，在该办公室设置局部等电位联结，计算该配电箱除湿机供电线路中PE的电阻值最大不应超过下列哪项数值？（A）66mΩ（B）86mΩ（C）146mΩ（D）291mΩ答案：【A】解答过程：依据《低压配电设计规范》（GB50054-2011），式5.2.5R 50I a=50756=0.0661Ω=66.1mΩ解析：1、考点归属：局部等电位联结的有效性=保护导体（阻抗）的选择2、陷阱和难点分析：①动作电流的识别3、解题步骤：①代入公式求解。
4、举一反三：验证局部等电位联结的有效性，就能立即定位到《低压配电设计规范》式5.2.5：保护导体的选择包括阻值、截面积、长度。
【07-2-A-23】己知系统中某回路保护线的材质与相线相同，故障电流有效值l000A，保护电器的动作时间为2s，计算系数K取150，请计算保护线的最小截面应为下列哪项数值？（A）4mm2（B）6mm2（C）10mm2（D）16mm2答案：【C】解答过程:《交流电气装置的接地》（DL/T621-1997），8.3.1式15。
S P=I2t k=I t k=1000×2150=9.43mm2根据GB/T50065-2011，8.2.1-2式8.2.1，算法同上。
解析：1、考点归属：保护导体的选择（截面积）2、考点分析：工频1000V及以下导体截面选择要求总结如下：①相导体：依据（GB50054-2011），3.2.2～3.2.6主要校验依据有导体载流量、线路保护要求、导体动热稳定、电压损失、机械强度、经济电流密度等。
②N线：依据（GB50054-2011），3.2.7～3.2.9分为中性导体的截面应与相导体的截面相同、中性导体截面可小于相导体截面以及考虑线路中存在谐波电流三种情况。
③PE线：依据（GB50054-2011），3.2.14要注意保护导体与相导体使用不同材料时的系数。
④PEN线：依据（GB50054-2011），3.2.10～3.2.12。
⑤等电位联结线：依据（GB50054-2011），3.2.15～3.2.17分为总等电位联结线、辅助等电位联结线、局部等电位联结线。
【07-2-A-24】假定上述回路相线截面为35mm2，按相线截面确定相应的保护线的最小截面应选用下列哪项值?（A）10mm2（B）16mm2（C）25mm2（D）35mm2答案：【B】解答过程：《交流电气装置的接地》（DL/T621-1997），8.3.1表5。
（GB/T50065-2011），8.2.1表8.2.1相线截面积35mm2时，PE线可以选择为16mm2，选（B）解析：1、考点归属：保护导体的选择（截面积）2、考点分析：保护线截面的选择也可参照（GB50054-2011），注意审题。
【12-2-P-8】若电源线截面为50 2，接地故障电流8.2kA。
保护电器切断供电的时问为0.2S，计算系数K取143，计算保护导体的最小截面为：（A）16mm2（B）25mm2（C）35mm2（D）50mm2答案：【C】解答过程：《低压配电设计规范》（GB50054-2011），式3.2.14==25.64mm²S≥解析：1、考点归属：保护导体的选择（截面积）2、陷阱和难点分析：①电流单位的换算；②导体截面计算结果要求大于等于，所以不能四舍五入。
容易选B。
3、解题步骤：①保护导体的计算公式。
②按照公式对单位的要求带入题干中的数字；4、举一反三：理解式3.2.14与表3.2.14的应用区别；配四：P1398对表3.2.14有补充，标注完全：依据表3.2.14，相导体截面积为50mm²大于35mm²时，保护导体的最小截面积为S/2=50/2=25mm²。
依据《配四》P139814.3.3.3（2），应按式14.3-1计算，即大于25.64mm².【题6-10】某35kV变电所，两回电缆进线，装有2台35/10kV变压器、两台35/0.4kV所用变，10kV馈出回路若干。
请回答以下问题，并列出解答过程。
【13-2-P-10】已知：变电所另一路380V所用电回路出线采用聚氯乙烯绝缘铜芯电缆，线芯长期允许工作温度70℃，且用电缆的金属护层作保护导体，假定通过该回路的保护电器预期故障电流为14.1kA，保护电器自动切断电流的动作时间为0.2s，请确定该回路保护导体的最小截面应为下面哪项数值？（A）25mm2（B）35mm2（C）50mm2（D）70mm2答案：【C】解答过程：依据《低压配电设计规范》（GB50054-2011），3.2.14及表（A）0.5电缆的金属护层，C选114。
S min=I t c=14.1×0.2141×103=44.7mm2，故选50mm2解析：1、考点归属：低压回路保护导体（阻抗）的选择2、陷阱和难点分析：①材料系数的查表3、解题步骤：①低压回路——《低压配电设计规范》；②导体的选择——保护导体的选择；从附录A中查表得材料系数。
4、举一反三：与表3-2-14区别对待；附录A中查询各种不同类型保护导体的材料系数。
【16-2-A-24】假定站用变低压侧某出线回路采用铜芯多芯电缆，其中一芯作为PE线，电缆绝缘材料为85℃橡胶，回路预期的单相短路故障电流有效值为2kA，保护电器动作时间考虑最不利情况取5s，请通过计算确定作为线的电缆芯线截面积最小为下列哪项数值？（A）16mm²（B）25mm²（C）35mm²（D）50mm²答案：【C】解答过程：依据GB50054-2011《低压配电设计规范》3.2.14及式（3.2.14）、附录A.0.4，k为134==33.4 ²S≥解析：1、考点归属：低压回路保护导体（截面积）的选择2、陷阱和难点分析：①材料系数的查表3、解题步骤：①低压回路——《低压配电设计规范》；②导体的选择——保护导体的选择3.2.14；从附录A中查表得材料系数。
4、举一反三：与表3-2-14区别对待；附录A中查询各种不同类型保护导体的材料系数。
【18-2-A-2】某配电柜未做辅助等电位联结，电源由变电所低压柜直接馈出，线路长258m，相线导体截面35mm2，保护导体截面16mm2，负荷有固定式、移动式或手持式设备。
由配电柜馈出单相照明线路导体截面采用2.5mm2，若照明线路距配电柜30m处灯具发生接地故障，忽略低压柜至总等电位联结一小段的电缆阻抗，阻抗计算按近似导线直流电阻值，导体电阻率取0.0172Ω·mm2，计算配电柜至变电所总等电位联结保护导体的阻抗是下列哪项数值？并判断其是否满足规范要求。
（A）0.2774Ω，不满足规范要求（B）0.2774Ω，满足规范要求（C）0.127Ω，不满足规范要求（D）0.127Ω，满足规范要求答案【A】解答过程：依据题干，可知配电柜至总等电位之间的阻抗为16mm2导体的阻抗R=ρL/s=0.0172×258/16=0.2774Ω依据GB50054-2011 5.2.10式（5.2.10）Z L≤50Z s/U0，式中， 0为220V，Z s为接地故障回路的阻抗。
Z s=R35+R2.5+R2.5+R16=0.0172（258/35+30/2.5+30/2.5+258/16）=0.8169ΩZ L≤50Z s/U0=50*0.8169/220=0.1857Ω0.2774>0.1857,故不满足要求，只有A选项合格。
解析：1、考点归属：低压回路保护导体（截面积）的选择2、陷阱和难点分析：①低压回路【18-2-A-4】爆炸性环境2区内照明单相支路断路器长延时过电流脱扣器整定电流16A，照明线路采用BYJ−450/750V铜芯绝缘导线穿镀锌钢管SC敷设，计算导管截面占空比不超过30%，穿管导线敷设环境载流量选择见下表，计算选择照明敷设线路是下列哪项值？（A）BYJ−3×2.5，SC15（B）BY1−3×2.5，SC20（C）BYJ−3×4，SC15（D）BYJ−3×4，SC20答案【D】解答过程：依据GB50058-2014 5.4.1-6-1）、表5.4.1-2，导体载流量=16×1.25=20A依据题干表格，至少选择4mm2的电缆，答案在（C）D之间。
导线外径5mm，3芯截面积=3×3.14×（5/2）2=58.875mm2要求占空比不超过30%，则钢管截面积应大于：58.875/30%=196.25mm2196.25mm2的钢管的外径为：2×√（196.25/3.14）=15.8mm，需要SC20，只有D选项合格。
解析：1、考点归属：低压回路导体（截面积）的选择2、陷阱和难点分析：①防爆环境电缆截面积的特殊要求。

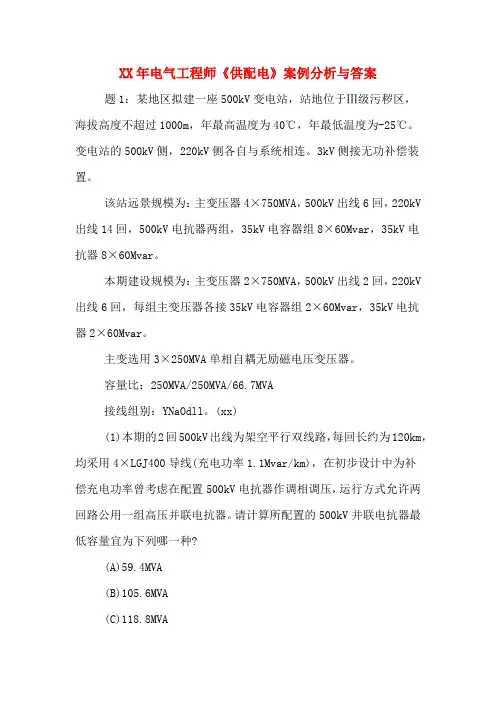

2020年电气工程师《供配电》案例分析与答案
XX年电气工程师《供配电》案例分析与答案题1：某地区拟建一座500kV变电站，站地位于Ⅲ级污秽区，海拔高度不超过1000m，年最高温度为40℃，年最低温度为-25℃。
变电站的500kV侧，220kV侧各自与系统相连。
3kV侧接无功补偿装置。
该站远景规模为：主变压器4×750MVA，500kV出线6回，220kV 出线14回，500kV电抗器两组，35kV电容器组8×60Mvar，35kV电抗器8×60Mvar。
本期建设规模为：主变压器2×750MVA，500kV出线2回，220kV 出线6回，每组主变压器各接35kV电容器组2×60Mvar，35kV电抗器2×60Mvar。
主变选用3×250MVA单相自耦无励磁电压变压器。
容量比：250MVA/250MVA/66.7MVA接线组别：YNaOdll。
(xx)(1)本期的2回500kV出线为架空平行双线路，每回长约为120km，均采用4×LGJ400导线(充电功率1.1Mvar/km)，在初步设计中为补偿充电功率曾考虑在配置500kV电抗器作调相调压，运行方式允许两回路公用一组高压并联电抗器。
请计算所配置的500kV并联电抗器最低容量宜为下列哪一种?(A)59.4MVA(B)105.6MVA(C)118.8MVA(D)132MVA(2)如该变电站本期35kV母线的规矩容量1800MVA，每1435kV 电容器串联电抗器的电抗率为4.5%，为了在投切电容器组时不发生3次谐波谐振则下列哪组容量不应选用?(列式计算)(A)119Mvar(B)65.9Mvar(C)31.5Mvar(D)7.89Mvar参考答案：(1)答案：[C]解答过程：根据《电力系统设计手册》式(8-3)有：(2)答案：[A]解答过程：根据《并联电容器装置设计规范》(GB50227—xx)第3.0.3条第3款：发生谐振的电容器容量，可按下式计算：应避开该容量的补偿电容器。
注册电气工程师(供配电)考试案例集十五
注册电气工程师(供配电)考试案例集十五及答案1.某变电所、简化接线如图:(1)系统电抗标幺值X*S为（）。
A.0.53B.0.23C.0.33D.0.43正确答案：C 本试题为8.0 章节试题(2)变压器电抗标幺值X*T为（）。
A.1.81B.3.81C.4.81D.2.81正确答案：D 本试题为8.0 章节试题(3)短路点d的短路容量为（）。
A.31.85MVAB.32.85MVAC.33.85MVAD.30.85MVA正确答案：A 本试题为8.0 章节试题(4)短路点d的超瞬变短路电流周期分量有效值为（）。
A.46.97kAB.43.97kAC.45.97kAD.44.97kA正确答案：C 本试题为8.0 章节试题(5)d点短路时10kV侧的超瞬变穿越短路电流周期分量有效值（穿越）为（）。
A.2.0kAB.1.75kAC.2.25kAD.1.5kA正确答案：B 本试题为8.0 章节试题2.导体及电缆选择。
(1)裸导体选择依据是（）。
A.工作电流；B.动、热稳定电流；C.机械强度；D.环境条件。
正确答案：A B C D 本试题为10.0 章节试题(2)导体截面选择应校验内容有（）。
(5)若测量水温采用热电阻，则选择热电阻时应考虑的因素不包括（）。
A.被测介质是否在其测量刻度范围内B.被测介质是否在其保护管承压范围内C.被测介质为20℃时的热电阻值D.安装固定方式正确答案：C 本试题为18.0 章节试题8.下图为四种常用电子调节器的过渡过程特性曲线图。
图中Uk为调节器输入，Uc为调节器输出。
题中R0、R1、C1为电子调节器线路中的电阻和电容。
(1)对应的调节器传递函数为的特性曲线为（）。
A.aB.bC.cD.d正确答案：B 本试题为17.0 章节试题(2)对应的调节器传递数为的特性曲线为（）。
A.aB.bC.cD.d正确答案：D 本试题为17.0 章节试题。
2022-2023年注册电气工程师《电气工程师发输变电专业》预测试题18(答案解析)
2022-2023年注册电气工程师《电气工程师发输变电专业》预测试题（答案解析）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.综合考点题库(共50题)1.双联及以上的多联绝缘子串应验算断一联后的机械强度，其断联情况下的安全系数不应小于以下哪个数值？（）A.1.5B.2.0C.1.8D.2.7正确答案：A本题解析：《110kV～750kV架空输电线路设计规范》（GB 50545—2010）第6.0.1条及表6.0.1规定，绝缘子机械强度的安全系数，应符合表6.0.1（见题解表）的规定。
双联及多联绝缘子串应验算断一联后的机械强度，其荷载及安全系数按断联情况考虑。
由题解表可知安全系数不应小于1.5。
题解表绝缘子机械强度的安全系数2.在500kV变电站中，下列短路情况中哪项需考虑并联电容器组对短路电流的助增作用？（）A.短路点在出线电抗器的线路侧B.短路点在主变压器高压侧C.短路点在站用变压器高压侧D.母线两相短路正确答案：C本题解析：《导体和电器选择设计技术规定》（DL/T 5222—2005）附录F第F.7.1条规定，下列情况可不考虑并联电容器组对短路电流的影响：①电路点在出线电抗后；②短路点在主变压器的高压侧；③不对称短路。
3.为控制发电厂厂用电系统的谐波，下列哪项措施不正确？（）A.给空冷岛空冷风机用变频器供电用低压厂用变压器，可通过合理选择接线组别的方式抵消高压母线上的谐波B.空冷岛空冷风机用变频器应设专用低压厂用变压器，空冷岛其他负荷宜就近由此变压器供电C.可通过加装滤波器的措施抑制谐波D.可通过降低变压器阻抗，提高系统短路容量的方式提高电气设备承受谐波影响的能力正确答案：B本题解析：B项，《火力发电厂厂用电设计技术规定》（DL/T 5153—2014）第4.7.3条规定，厂用电系统中集中设置的低压变频器应由专用的低压厂用变压器供电，该低压厂用变压器只接变频器负荷。
非变频器类负荷宜由其他低压厂用变压器供电。

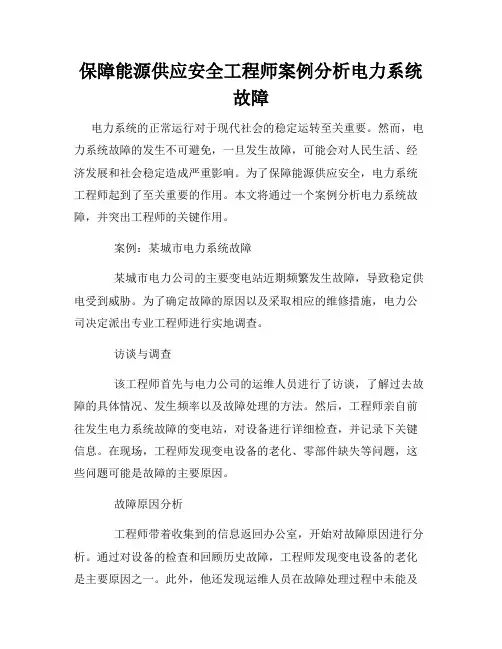

保障能源供应安全工程师案例分析电力系统故障
