Sevion-Cisco路由器接口及模块简介
CiscoWirelessLANController(WLC)接口Interfaces详解.doc
Cisco Wireless LAN Controller (WLC) 接口Interfaces 详解默认的四个接口management, AP-manager, virtual, and service-portmanagement 接口：用于管理WLC 、与AAA 服务器通讯，通过Layer 2 LWAPP 管理瘦APs ，此IP 可ping 通，可以设置备份端口；AP-manager接口：通过Layer 3 LWAPP管理瘦APs，此IP不可ping通，不可以设置备份端口，需要为每个使用的端口建立一个AP-manager 接口（建立Interfaces 并选中Enable Dynamic AP Management ）；virtual 接口：用来Layer 3 认证（如Web 认证）等，需要配置一个无效的地址，就是根本不存在网络中的地址，如1.1.1.1 ；上面这 3 个接口物理上都是通过Distribution system ports 端口来传输的，4400 Series 上为Gigabit Ethernet ，4404 有 4 个，4402 有2 个。
WLC 是Cisco 收购Airespace 的产品，CLI 和其他Cisco 产品不太一样，GUI 管理起来更方便，service-port 就是专门用来连接本地计算机管理的。
cisco controller 的接口（根据手册翻译的）Management Interface:是一个默认的接口，主要作用是带内（in-band ）管理controller和连接企业内部的服务器比如AAA server。
它是controller 上始终可以ping 的带内管理IP 地址。
管理接口也使用2层通信和AP 进行通信，他必须指派系统端口1，但是可以映射到一个备份端口，如果需要还可以还可以分配给WLANs 。
它可以和ap－manager 接口在同一个vlan 或者IP 子网。
思科路由器接口及模块
思科路由器接口及模块思科路由器接口及模块1.介绍1.1 路由器接口的定义路由器接口是指连接路由器与其他设备之间的物理或逻辑连接口，用于传递数据。
1.2 路由器模块的定义路由器模块是指可插拔的组件，用于扩展路由器的功能和性能。
2.路由器接口类型2.1 以太网接口以太网接口是路由器与以太网网络之间的物理接口，通常使用RJ-45接头连接。
2.2 串口接口串口接口用于连接路由器与其他串行设备，如调制解调器或其他路由器。
2.3 USB接口USB接口用于连接外部设备，如存储设备或打印机。
2.4 WAN接口WAN接口用于连接路由器与广域网，通常使用专线或计算机网络线路。
3.路由器模块类型3.1 交换模块交换模块用于提供更多的以太网端口，扩展路由器的局域网连接能力。
3.2 防火墙模块防火墙模块用于增强路由器的安全性，过滤网络流量并阻止未经授权的访问。
3.3 VPN模块VPN模块用于支持虚拟专用网络，实现安全的远程访问和站点之间的互联。
3.4 模块插槽模块插槽用于插入各种不同类型的模块，根据需求进行定制和扩展。
4.法律名词与注释4.1 路由器路由器是一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
4.2 以太网以太网是一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
4.3 串口串口是一种用于串行数据传输的接口，按照特定协议逐位传输数据。
4.4 USBUSB是一种通用串行总线接口，用于连接计算机与外部设备通信。
4.5 WANWAN是广域网的缩写，用于连接远距离的计算机网络。
附件：本文档未涉及附件。
本文所涉及的法律名词及注释：- 路由器：一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
- 以太网：一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
- 串口：一种用于串行数据传输的接口，按照特定协议逐位传输数据。
- USB：一种通用串行总线接口，用于连接计算机与外部设备通信。
Cisco路由器的基本知识及配置介绍
Cisco路由器的基本知识及配置介绍第一章Cisco路由器基本知识1.1 CISCO常用路由器的型号、规格Cisco公司的路由器产品大致可分为如下几类：⏹低档路由器：适用小型办公室的cisco 1600系列⏹中档路由器：Cisco 2500、Cisco 2600、Cisco 3600系列⏹高档路由器：Cisco 4000以上系列路由器，电信级产品我们（非电信）一般接触到的产品以中档路由器为主。
16和25系列路由器是固定端口的（16系列有一个广域卡扩展槽），即有多少个广域口、有多少个局域口是固定死的，而象26系列、36系列、4000以上系列路由器，都是模块化的，用户可以任意选购模块或扩展卡，自由组合出所需要的局域及广域口数。
由于路由器通常要接广域线路，所以就涉及到一个选用怎样的广域接口的问题。
常见的接口有V.35、RS-232等接口，在选用路由器时要注意选择相应的产品和线缆。
CISCO的产品是通过线缆来进行端口区分的。
即：通常路由器上的广域接口是一种CISCO的接口（不同型号接口类型有所不同），通过一根电缆，一头接在CISCO路由器上，而另一头的接口形式有的是V.35，有的是RS232。
1.2 路由器常用物理端口介绍局域口：1）AUI口：即粗缆口，一般需要外接转换器（AUI-RJ45），连接10M以太网。
2）RJ45口：有10M和10/100M两种。
广域口：1）高速同步口：最大支持2M速率。
2）同步/异步串口：该端口可以用软件设置为同步或异步工作方式。
在同步工作方式下，最大支持128K，在异步方式下，最大支持115.2K。
3）ISDN口：可以连接ISDN网络（2B+D）。
4)其它……AUX口：该端口为异步口，最大支持38.4K速率，主要用于远程配置或拨号备份。
Console口：主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。
1.3 路由器内存体系结构介绍CISCO路由器的软件部分就是IOS，即网络操作系统，通过IOS，实现丰富的网络功能。
转：ciscoE1接口介绍及配置
转：ciscoE1接口介绍及配置E1接口可有两种配置：(总体思路）作为信道化（Channelized）E1接口使用。
接口在物理上分为31个时隙，可以任意地将全部时隙分成若干组，每组时隙捆绑以后作为一个接口使用，其逻辑特性与同步串口相同，支持PPP、帧中继、LAPB和X.25等链路层协议。
作为非信道化（Unchannelized）E1接口使用。
接口在物理上作为一个2M速率的G.703同步串口，支持PPP、帧中继、LAPB和X.25等链路层协议。
E1接口配置配置E1接口，首先必须在全局配置态下输入controller E1命令。
controller E1 [slot]/[group]配置E1接口slot为E1控制器所在的槽号，group为E1控制器的链路号。
注：3700系列路由器中E1控制器为“controller E1 0/0”，5000系列路由器中对于一口E1控制器，链路号范围为0-0，对于四口E1控制器，链路号范围为0-3。
E1控制器槽号为1-4。
举例：Router_config#controller E1 0/0Router_config_controller_E1_0/0#E1接口的配置任务包括：配置E1接口的物理参数，包括帧校验方式、线路编解码格式和线路时钟、回环传输模式等。
一般采用缺省参数即可。
信道化（Channelized）E1接口要求配置channel-group参数，确定时隙捆绑方式。
非信道化（Unchannelized）E1接口不需配置channel-group参数。
配置接口(Interface) 参数，配置E1接口的工作方式E1接口缺省为信道化（Channelized）方式。
可通过unframed 命令设置为非信道化（Unchannelized）方式。
unframed配置为非信道化（Unchannelized）方式no unframed配置为信道化（Channelized）方式举例：Router_config#controller E1 0/0Router_config_controller_E1_0/0# unframedRouter_config_controller_E1_0/0# no unframed配置E1接口的帧校验方式E1接口支持对物理帧进行CRC32校验，缺省为不校验。
Cisco网络设备的接口类型
Cisco网络设备的接口类型各种交换机的数据接口类型作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：BT无线网络破解教程1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
BT4 2、SC光纤接口SC光纤接口在100Base-TX 以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber 的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC 接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。

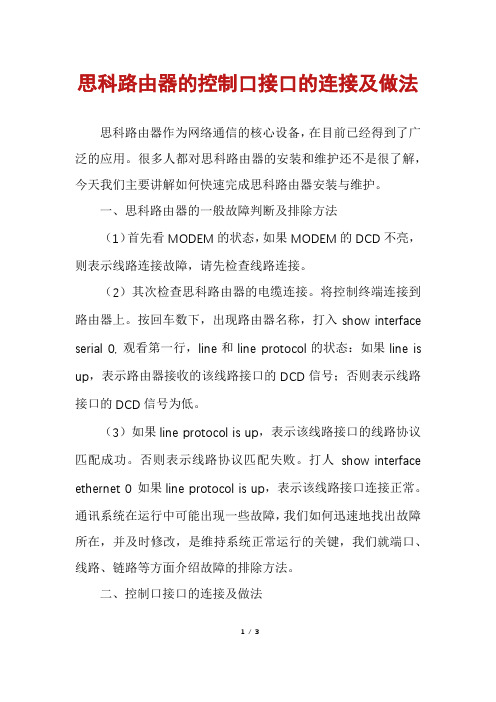

思科路由器的控制口接口的连接及做法
思科路由器的控制口接口的连接及做法思科路由器作为网络通信的核心设备，在目前已经得到了广泛的应用。
很多人都对思科路由器的安装和维护还不是很了解，今天我们主要讲解如何快速完成思科路由器安装与维护。
一、思科路由器的一般故障判断及排除方法（1）首先看MODEM的状态，如果MODEM的DCD不亮，则表示线路连接故障，请先检查线路连接。
（2）其次检查思科路由器的电缆连接。
将控制终端连接到路由器上。
按回车数下，出现路由器名称，打入show interface serial 0, 观看第一行，line和line protocol的状态：如果line is up，表示路由器接收的该线路接口的DCD信号；否则表示线路接口的DCD信号为低。
（3）如果line protocol is up，表示该线路接口的线路协议匹配成功。
否则表示线路协议匹配失败。
打人show interface ethernet 0 如果line protocol is up，表示该线路接口连接正常。
通讯系统在运行中可能出现一些故障，我们如何迅速地找出故障所在，并及时修改，是维持系统正常运行的关键，我们就端口、线路、链路等方面介绍故障的排除方法。
二、控制口接口的连接及做法1/ 3将思科2500／1000系列路由器附件中的控制电缆RJ45的一端连接到思科的*****口上，思科路由器则将MODEM电缆的DB25的一端接到思科的*****口上，DB9的一端连接到PC的COMl／2上。
在PC上设置仿真终端程序：比如用*****中的*****L程序，使用COMl／2，9600BPS，8 DATA BIT，2STOP BIT。
其余使用默认值。
做好控制口连接后，打开路由器的电源开关。
三、初始化安装路由器必须使用带有有效地的电源，而终端或PC机也必须使用带有有效地的电源。
一般要求使用的电源的零地间的电压小于4伏，零火／地火的电压就为220伏。
地线保护基本上要求上网的设备需有保护地线、这些设备包括主机、工作站、集线器、交换机、路由器及连接路由器的MODEM等。
思科路由器配置基础
思科路由器配置基础思科路由器配置基础思科(Cisco)路由器是智能信息网络的基础，为当今要求最严格的网络服务，包括IP 通信、视频、客户关系管理、金融交易和其他实时应用提供了高可用性、全面的安全性、易管理性和先进的服务质量( QoS )。
下面店铺准备了思科路由器配置基础，欢迎大家参考!一、基本设置方式一般来说，可以用5种方式来设置路由器：1.Console口接终端或运行终端仿真软件的微机;2.AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连;3.通过Ethernet上的TFTP服务器;4.通过Ethernet上的TELNET程序;5.通过Ethernet上的SNMP网管工作站。
但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下:波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态1. router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2. router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3. router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4. router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5. >路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。
6. 设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。
cisco无线路由器设置步骤
cisco无线路由器设置步骤cisco无线路由器设置步骤是什么，怎么设置?店铺整理了相关资料，给大家介绍。
有需要学习的同学可参考参考。
cisco无线路由器设置步骤一、思科路由器的简介所有思科路由器配置的IOS都是一个嵌入式软件体系结构。
和普通计算机一样，路由器也需要一个操作系统，思科把这个操作系统叫作思科互联网络操作系统，也就是我们知道的IOS。
思科IOS软件提供以下网络服务：可扩展的网络结构、基本的路由和交换功能、可靠和安全的访问网络资源。
思科命令行界面(CLI)用一个分等级的结构，这个结构需要在不同的模式下来完成特定的任务。
例如配置一个路由器的接口，用户就必须进入到路由器的接口配置模式下，所有的配置都只会应用到这个接口上。
每一个不同的配置模式都会有特定的命令提示符。
EXEC为IOS软件提供一个命令解释服务，当每一个命令键入后EXEC便会执行该命令。
二、思科路由器的配置在第一次进行思科路由器配置的时候，我们需要从console端口来进行配置。
以下就是如何连接到控制端口及设置虚拟终端程序的方法：(1)使用rollover线和一个RJ45和DB9或者DB25的转换适配器连接路由器控制端口和终端计算机。
如何连接到思科路由器的控制端口：控制端口(consoleport)和辅助端口(AUXport)是思科路由器的两个管理端口，这两个端口都可以在第一次进行思科路由器配置时使用，但是我们一般都推荐使用控制端口，因为并不是所有的路由器都会有AUX端口。
(2)当路由器第一次启动时，默认的情况下是没有网络参数的，路由器不能与任何网络进行通信。
所以我们需要一个RS-232ASCLL终端或者计算机仿真ASCLL终端与控制端口进行连接。
(3)连接到CONSOLE端口的方法连接线缆：连接到console端口我们需要一根rollover线缆和RJ-45转DB-9的适配器。
一般在思科路由器的产品附件中我们可以见到。
无线路由器终端仿真软件：PC或者终端必须支持VT100仿真终端，通常我们在WindowsOS环境下都使用的是HyperTerminal软件。
Cisco路由器全局、接口、协议调试指南
Cisco路由器全局、接口、协议调试指南全局调试在配置Cisco路由器时，全局和接口命令的界限是十分明显的。
在这种情况下，我们使用“全局”来标识那些不能用于接口调试或者特定的传输介质类型和协议调试的命令。
例如，在2500系列路由器中，就可以使用调试命令分析Cisco发现协议(Cisco Discovery Protocol，CDP)。
我们通过telnet远程登录到路由器。
在缺省方式下，调试命令的输出被发送到控制台，如果处于telnet会话中，我们可以使用terminal monitor命令查看输出。
接口调试debug serial interface命令是直接与路由器接口和传输介质类型相关的调试命令。
在下面的示例中，串行接口采用HDLC封装。
端到端的HDLC保持活跃的报文每 10秒钟交换一次。
这表明链路操作正常并且第二层工作正常。
show interface serial0命令表明线路协议正常启动。
使用undebug all命令关闭所有的调试。
YH-Router#debug serial interfaceSerial network interface debugging is onYH-Router#Jun 1 21:54:55 PDT:Serial0: HDLC myseq 171093, mineseen 171093*, yourseen 1256540,line upJun 1 21:55:05 PDT:Serial0: HDLC myseq 171094, mineseen 171094*, yourseen 1256541,line upJun 1 21:54:15 PDT:Serial0: HDLC myseq 171095, mineseen 171095*, yourseen 1256542,line upYH-Router#undebug allAll possible debugging has been turned off协议调试下面我们举协议调试的两个示例。
Cisco路由器接口及模块简介
Cisco路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、A TM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Cisco路由器接口及模块简介
本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、A TM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。
其它都是接口卡、模块以及模块与接口的组合，下面将分别介绍，我们可以结合看图了解它们在路由器后面板中的位置。
博之众人丶客以载道/sevion
一、普通RJ45接口
1、Auxilliary——辅助口（RJ45）
辅助口一般作为路由器远程MODEM拨号的接口，它是一个异步串行口。
它有以下功能：（1）远程拨号调试功能：AUX串行口可以连接调制解调器，用户可以通过电话拨号方式，对设备进行远程调试。
（2）拨号备份功能：作为主干线路的备份，AUX串行口连接调制解调器，当主线路断掉后，系统会自动启动AUX端口电话拨号连接。
它通过直通双绞线从AUX的RJ45口连接到提供
博之众人丶客以载道/sevion
RS232通讯协议接口（一般是DB9）的MODEM，中间要接有一个RJ45到DB9的接口适配器。
2、Console——控制口（RJ45）
控制口用作为在本地连接到电脑，用电脑进行路由器配置的接口。
从路由器的控制口（RJ45）到电脑的COM1串行通讯端口（DB9）用反序双绞线（交叉线）进行连接，同样的中间要有一个RJ45到DB9的接口适配器。
我们对路由器的第一次配置以及以后的主要配置都是通过这个口来进行。
3、Ethernet——以太局域网口（RJ45）
以太局域网口用来通过直通双绞线连接至局域网的中心交换机，是局域网通往外界广域网的途径。
值得我注意的是，产品代码尾数是1的路由器一般有两个以太局域网口，分别命名为：Ethernet 0和Ethernet 1，如：CISCO2611XM、CISCO2621XM。
4、Token Ring——令牌环局域网口（RJ45）
令牌环局域网口在CISCO2600系列中只有2612和2613两个型号有配置，用来连接至令牌环局域网的令牌环交换机。
显然是为了照顾还存在令牌环这种局域网技术的机构的使用。
在中国，笔者认为，这种局域网技术基本上很少使用。
二、NM (Network Module)——网络模块
网络模块允许Cisco 2600系列被用户定制成适合任何网络服务的需求（没有任何网络模块和广域网接口卡的CISCO2600，这些模块的广泛应用包括：多服务的语音和数据综合，模拟和ISDN拨号，ATM访问，低密度交换，入侵检测，串行设备集成等。
在这些网络模块中有些上面就集成有接口，可直接使用；有些没有接口，只有插槽，需要安上接口卡才能使用；有些既有接口又有插槽，可能按情况不用或选用接口卡。
博之众人丶客以载道/sevion
)
三、ATM与串行网络模块(需要IOS11.3 (3)T版本或更新版本
当需要更多数的广域接口连接时，以及低密度交换端口时可以采用。
博之众人丶客以载道/sevion
五、ISDN，模拟调制解调器与信道化串行网络模块
拨号连接由一个系列提供综合业务数字网（ISDN）主要速率接口（PRI）基本速率接口（BRI）的网络模块；集成数字调制解调器、模拟调制解调器、高密度的异步接口插槽以及异步/同步串行接口网络模块。
博之众人丶客以载道/sevion
六、语音/传真网络模块
语音网络模块总是与语音接口卡一起使用，它们一起提供在单一模块里集成语音和数据，给用户带来极大的业务优势，比如：IP电话。
在CISCO2600XM系列中能提供从24路到48路IP电话。
七、报警接口控制器(AIC)网络模块
博之众人丶客以载道/sevion
八、入侵检测系统网络模块
入侵检测系统网络模块是思科集成入侵检测系统网络安全的一部分，这允许机构保护资产和减少操作成本。
它运行思科IDS感应软件，监控来自所有接口的数据流量。
NM-CIDS-K9 思科入侵检测系统网络模块, 20-GB IDE硬盘
九、内容引擎网络模块
思科内容引擎网络模块提供工业级领先的内容转发系统，整合智能缓存和内容路由，能使WAN带宽和IP语音性能得到极大提高。
NM-CE-BP-20G-K9 内容引擎网络模块, 基本性能, 20-GB IDE 硬盘
NM-CE-BP-40G-K9 内容引擎网络模块, 基本性能，40-GB IDE 硬盘
十、WIC((WAN Interface Card)和VWIC(Voice/W AN Interface)—广域网接口卡和语音/广域网接口卡
Cisco 2600系列路由器的广域网接口插槽支持象1端口xDSL 和1-2端口模拟MODEM那样的20个广域网接口卡WIC；还支持单口或双口的多服务VWIC（语音/广域网接口卡）——WAN和VIC的结合，提供了空前的灵活性和多功能性，保护了用户的投资；支持达到T1和E1的速率的T1信道服务单元/数据服务单元或者E1数据服务单元。
VWIC可以仅用于数据，也可以用于渠道化（丢弃与插入）的语音/数据综合应用，来连接PBX（专用分组交换网）或者PSTN（公共电话网），WIC与VWIC是用户广域网连接的主要选择。
1、WIC广域网接口卡
博之众人丶客以载道/sevion
2、VWIC（Voice/WAN）语音/广域网接口卡
博之众人丶客以载道/sevion
十一、语音接口卡（用于语音/传真网络模块的）
十二、AIM (Advanced Integration Module)——高级集成模块
高级集成模块（AIM）为高级服务的集成提供了可扩展性，其中这些服务包括硬件辅助数据压缩、加密、语音和A TM硬件辅助数据压缩，以及加密。
所有的Cisco 2600系列路由器内置有插槽来支持一到两个高级集成模块（AIM）。
AIM使用特定的硬件来制作而成，它不占用路由器的主处理器的资源从而加速了主处理器,引人注意的是它有比软件执行有更高的吞吐能力和高性能。
博之众人丶客以载道/sevion
博之众人丶客以载道/sevion
我们大家一起共同学习丶共同进步——SEVION
