CSFB主被叫信令流程
CSFB流程及常见问题.
CSFB流程与常见问题1TD-LTE语音解决方案根据终端形态不同，TD-LTE语音终端包括多模单待和多模双待两种形态多模单待终端话音分为由LTE提供和不通过LTE提供两种解决方案多模双待终端话音由2G/TD电路域提供.2CSFB基本原理中文名：电路域回落CSFB技术是针对TD-LTE多模单待终端提供语音服务的临时解决方案，主要思想是终端驻留在LTE，呼叫建立前先重定向到2/3G，由23G提供CS域语音服务，当语音结束后，根据网络的指示，返回LTE网络驻留；回落2G和返回4G是重点关注的过程。
回落方案：R8 RRC重定向回落(实现简单、性能一般）R9 RRC重定向回落（RIM）（实现复杂、性能好）通话结束，返回4G：空闲态小区重选（小区重选机制,返回时间长，时延较长）快速返回Fast Return （手机支持，无需配置4G邻区，返回时间短，时延较短）。
•开机选网：终端开机—>LTE及2G/3G电路域联合注册—>驻留LTE。
•数据业务：由LTE直接承载,数据传输过程若有话音业务需求，（回落过程将导致数据业务中断）。
•短信业务：可由LTE直接承载，短消息利用SGs接口，通过LTE无线信道传递给UE，UE不需要重选至2/3G。
网络拓扑：3CSFB相关流程3.1联合附着CS Fallback语音主要是通过SGs接口实现的，用户在附着网络时，MME和MSC Server 需要对该用户的SGs连接进行维护。
在E-UTRAN开机驻留的UE，开机后发起联合的EPS/IMSI 附着流程。
联合附着流程如图1所示，由MME通过SGs接口完成UE在UTRAN/GERAN核心网的位置区更新流程，使得UTRAN/GERAN核心网感知到UE的位置.图1联合附着流程图1：UE发起网络附着请求，向MME发送Attach Request消息。
其中参数Attach Type指示这是一个联合的EPS/IMSI附着流程，并且参数指示UE具备CS Fallback能力。
CSFB呼叫详解
CSFB的思路是在用户需要进行语音业务的时 候，从LTE网络回落到2G/3G网络的电路域。 回落的方式是在释放LTE的无线连接，并且 在释放消息中携带重定向字段，指出终端终 端重新接入的制式和频点儿。其过程称为重 定向，特点是实现简单，对原有网络改造量 小，缺点是延迟相对较大。三、CSFB Nhomakorabea叫信令流程
2、CSFB成功次数：（1）信令中CM Service
Request的出现次数。
3、CSFB试呼次数：信令中有效的Extended
Service Request出现次数，也就是说CSFB试呼次数= CSFB尝试次数。 4、CSFB接通次数：接通次数就是UE进入2G 网络后顺利接通的次数（直接看信令中connect的条 数即可）
CSFB概述：
CSFB(Circuit Switched fallback in Evolved Packet System)提供了一种电路域回落的机制，保证用户 同时注册在EPS网络和传统的电路域网络,UE使用 LTE实现数据业务，使用CS完成语音业务。当用 户发起语音业务或有被叫语音业务时，由EPS网 络指示用户回落到目标电路域网络，然后在目标 电路域网络发起语音呼叫接续。
1、LTE网络中ExtendedServiceRequest前还有Paging消 息（与主叫类似的是ExtendedServiceRequest中也携带 CS Fallback指示字段，主叫为MO，被叫为MT）； 2、GSM网络中Paging Response消息取代CM Service Request消息。
（GSMCallDropped）（另用户主动挂机对应Disconnect消息， 方向为UL，Channel Release消息为网络侧下发，DL）

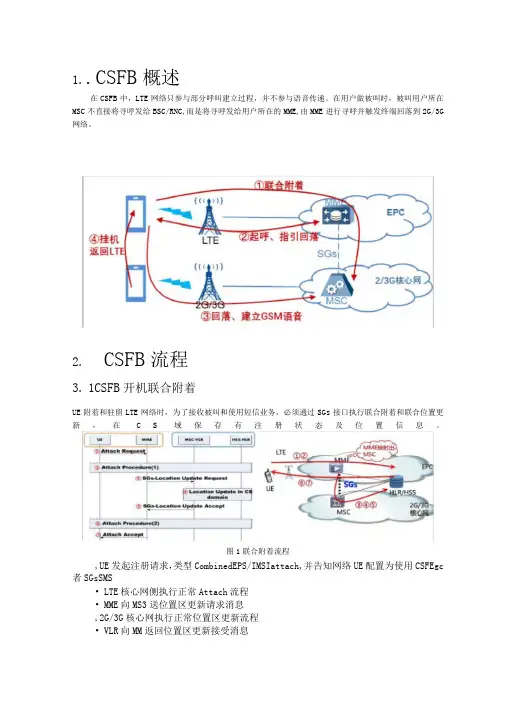

CSFB相关知识
1..CSFB概述在CSFB中，LTE网络只参与部分呼叫建立过程，并不参与语音传递。
在用户做被叫时，被叫用户所在MSC不直接将寻呼发给BSC/RNC,而是将寻呼发给用户所在的MME,由MME进行寻呼并触发终端回落到2G/3G 网络。
2.CSFB流程3.1CSFB开机联合附着UE附着和驻留LTE网络时，为了接收被叫和使用短信业务，必须通过SGs接口执行联合附着和联合位置更新，在C S域保存有注册状态及位置信息。
图1联合附着流程,UE发起注册请求，类型CombinedEPS/IMSIattach,并告知网络UE配置为使用CSFEgc 者SGsSMS•LTE核心网侧执行正常Attach流程•MME向MS3送位置区更新请求消息,2G/3G核心网执行正常位置区更新流程•VLR向MM返回位置区更新接受消息• MME 发送AttachAccept 给UE,类型为CombinedEPS/IMSIattach,且包含信元LAI 和VLRTMSl 意味着联合附着成功2. 2位置区更新流程 SG>*Locjithi^nUpdateAcfLfrpt I*——।--rTAUACC*pt图2位置区更新流程• 当UE 在LTE 网络移动TA 改变，或从2/3G 返回LTE,或周期性位置更新定时器到时，会发起TAU 给MME,类型为combinedTA/LAUpdateRequest(withIMSI)•LTE 核心网侧执行正常TAU 流程 • MME 判断LA 改变、或联合位置更新类型为combinedTA/LAupdatingwithIMSI,发起到MSC 的联合位置更新请求，改变在原来MSC 记录的LA;当MSC 也改变时，位置更新导致用户在新的MSC 登记和注册，•2G/3G 核心网执行正常位置区更新流程 • VLR 向MME 返回位置区更新接收消息• MME 发送TAUAccept 给UE,UE 存储TAUAccept 消息中下发的LA 和MSC 分配的TMSI 。
CSFB信令流程(常用)
3.3.4 Mobile Originating CallCSFB 主叫流程。
3.3.4.1 Mobile Originating call in Active Mode 激活模式下的 CSFB 主叫起呼，目前采用 No PSHOsupported ,相对应于 Mobile Originating消息封装在 RRC 和S1AP 消息中。
UE 仅当附着在 CS 域（联合EPS/IMSI 附着）中会传送该消息，并且不能发起 IMS 语音会话（比如不UE 支持IMS 或者网络不支持IMS ）—No PS HO upportedb : MME 发送 UE Context Modification Request( 包含CSFB 指示和LAI ）至U eNodeB 表明call in Active Mode -PS HO supported ，流程如下:1. a ： UE 因为需要发起主叫业务进行CSFB 而发送 Extended Service Request 至U MME 该络。
如果MME觉得CSFB有必要优先处理，则在发到eNodeB的消息中将设置优先级参数比如CSFB High Priority 。
c: eNodeB 响应上下文修改，发送Con text Modification Respo nse 消息。
2. eNodeB可选性请求UE发送测量报告来决定回落的目标GERAN/UTRAN网络只会执行3a、3b、3c 中的一个。
3. a：如果UE和网络支持异系统切换CCO(cell change order)到GERAN并且目标小区是GERAN:eNodeB可以通过发送RRC消息给UE触发异系统间小区改变命令( NACE选)至U GERAN 的相邻小区。
异系统间小区改变命令可能包含CSFB指示符给UE小区更换命令表明是CSFB触发的。
如果异系统间小区改变(inter-RAT cell change order) 命令包含CSFB指示符，并且UE无法建立连接到目标RAT贝U UE认为CSFB已经失败。
CSFB主被叫信令流程介绍
RRC连接建立
RRCConnectionSetupComplete+ExtendedServiceRequest (MO CS fallback,M-TMSI) ExtendedServiceRequest InitialContextSetupRequest(CS Fallback Required) InitialContextSetupResponse RRCConnectionRelease UEContextReleaseRequest(CS fallback triggered)
Location Update in CS domain
SecurityModeCommand UE CapabilityEnquiry SecurityModeComplete UE CapabilityInformation
InitialContextSetupRequest+ Attach Accept (combined EPS/IMSI attach,TAI,GUTI,LAI,TMSI,)+ ActivateDefault EPS Bearer Context Request(QCI,APN,PDN ADDRESS,QOS,APN-AMBR)
RRC Connection Reconfiguration+ Attach Accept(combined EPS/IMSI attach,TAI,GUTI,LAI,TMSI)
RRC Connection Reconfiguration Complete
InitialContextSetupResponse UE CapabilityInformationIndication
S6a-Update Location Request (MME name, IMSI) S6a-Update Location Accept(NAM =PACKET_AND_CIRCUIT) Modify Bearer Request Modify Bearer Response
CSFB正常信令流程及问题分析
CSFB业务正常信令流程及问题分析一、概述移动和联通使用的制式不一样，但是信令流程一致，处理问题的思路是一致的。
大家可以学习学习！二、正常CSFB信令流程按照北京联通FDD-LTE新站入网验收测试规范V8进行CSFB测试，正常信令流程如下：1、CSFB业务发起图1图2UE向eNodeB发起ExtendServiceRequest，此时说明开始发起CSFB业务。
双击ExtendServiceRequest信令也可以看到此时服务类型是service-type:mobile-originating-cs-fallback即手机主叫CSFB（如图2红框所示）。
2、LTE重定向图3如果CSFB业务可以正常进行，那么eNodeB会向UE发从RRCConnectionRelese信令，此时将进行LTE向WCDMA的重定向。
双击此条信令，在msg中给定要重定向的频点，进行测量，如果符合重定向的条件，上报测量报告，实行重定向。
图4图5如图4与图5所示，UE已从LTE重定向至WCDMA，频点为10713。
3、重定向WCDMA后正常语音业务UE重定向至WCDMA后能够按正常语音呼叫流程进行，而ExtendServiceRequest至Alerting信令之间的间隔即为此次CSFB业务时延。
图64、通话结束后返回LTE网络占用WCDMA通话结束后，应直接返回LTE网络。
由于此时正处于LTE建站初期，WCDMA如没有向LTE开启Fast Return开关，手机不会自动返回至LTE网络。
三、 CSFB问题排查通过这几天对新开站进行CSFB业务测试，发现部分基站CSFB业务存在问题，主要出现两种问题：1、LTE基站TAC配置与WCDMA邻区的LAC不一致如果LTE基站TAC配置与WCDMA邻区的LAC不一致，容易导致UE无法找到对应的WCDMA服务小区，导致CSFB无法做业务。
图7图8如图7所示，由于LTE基站TAC配置与WCDMA邻区的LAC不一致，UE无法进行CSFB业务，一直在重复做附着与分离。
CSFB信令流程
1.3G无线信号是否良好 1.开启falsh csfb 2.CSFB的3G频点配置是否正 2.开启R8+DMCR 确 1.鉴权频率过高 2.RAU拒绝 寻呼策略 同主叫 同主叫
2016/6/6
华为保密信息,未经授权禁止扩散
第2页，共2页
362287719.xlsx
文档密级 时延推荐 值（乌 市）
0.03
序号
信令点
1 主叫ESR-主叫RRCConnectionRelease
2 主叫RRCConnectionRelease-主叫RRC Connection Setup Complete 3 主叫RRC Connection Setup Complete-主叫CM Service Request 4 主叫CM Service Request-主叫Call Proceeding 5 6 7 8 9 10
主叫Call Proceeding-被叫ESR 被叫ESR-被叫RRCConnectionRelease 被叫RRCConnectionRelease-被叫RRC Connection Setup Complete 被叫RRC Connection Setup Complete-被叫Call Confirmed 被叫Call Confirmed-被叫Alerting 主叫connect-被叫connect
0.98 0.00 0.63 0.63 0.02 1.03 0.80 0.00 0.31
2016/6/6
华为保密信息,未经授权禁止扩散
第1页，共2页
362287719.xlsx
文档密级
地州 常见排查手段
1.4G无线信号是否良好 2.UE是否处于IDLE 3.盲重E在connect态
CSFB完整信令步骤
CSFB完整信令步骤CSFB（Circuit Switched Fall Back）是一种LTE（Long Term Evolution）网络中基于电路切换的回退技术。
它允许LTE设备在不支持VoLTE（Voice over LTE）的情况下仍然能够进行语音通信。
CSFB通过建立一个2G/3G的电路连接，使用传统的GSM或CDMA网络进行通话。
下面是CSFB的完整信令步骤。
1. 手机注册：当手机首次进入LTE网络或从其他网络切换到LTE网络时，它需要注册到LTE网络。
手机会发送注册请求到LTE基站（eNodeB）。
3.MME处理：MME会验证用户的身份并检查是否支持VoLTE。
如果支持VoLTE，它会激活VoLTE，并按照VoLTE的信令流程进行呼叫。
如果不支持VoLTE，MME会触发CSFB过程。
4. 定位MSC/VLR：MME会向HLR/HSS（Home LocationRegister/Home Subscriber Server）查询用户所在的MSC/VLR（Mobile Switching Center/Visitor Location Register）。
这是为了找到需要进行语音呼叫的MSC/VLR。
5.请求电路切换：MME向MSC/VLR发送一个电路切换请求。
该请求包含在LTE网络中分配给用户的临时标识，以及MSC/VLR需要的任何其他信息。
6.MSC/VLR响应：MSC/VLR收到电路切换请求后，会根据请求中的信息执行一系列操作。
它将检查用户是否在MSC/VLR中注册，然后确定是否可以执行电路切换，以及用户应该连接到哪个电路网络。
7.电路网络请求：MSC/VLR向GSM或CDMA电路核心网络发送一个电路网络请求。
该请求包含用户的临时标识和所需的电路网络信息。
8.电路网络建立：电路核心网络接收到电路网络请求后，会根据请求中的信息建立电路连接。
这涉及到分配用户一个临时电路号码，并确保与呼叫目的地的网络进行通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CSFB主叫流程
主叫CSFB流程说明
1）UE发起CS Fallback语音业务请求。
UE语音拨打时，会发一条extended service request，消息里会携带CSFB信息。
其中service-type信元指示业务类型为始发CSFB语音业务，同时携带该UE在联合附着过程中CS域给它分配的TMSI。
之后会在基站的辅助下回落至2G。
2）MME发送Initial Context Setup Request消息给eNodeB，包含CS Fallback Indicator。
该消息指示eNodeB，UE因CS Fallback业务需要回落到UTRAN/GERAN。
3）eNodeB要求UE开始系统的小区测量，并获得UE上报的测量报告，确定重定向的目标系统小区。
然后向UE发送目标系统具体的无线配臵信息，并释放连接。
LTE网络通过RIM流程（无线消息管理流程）提前获取2G目标小区广播信息，将2G网络的广播信息一并填充至RRC Release消息中下发，省去终端读取2G广播信息的时间（约省1.83秒）
4）UE接入目标系统小区，发起CS域的业务请求CM Service Request。
如果CM业务请求消息中携带“CSMO”标志，则MSC Server记录本次呼叫是移动始端CSFB呼叫。
5）如果目标系统小区归属的MSC Server与UE附着EPS网络时登记的MSC Server不同，则该MSC Server收到UE的业务请求时，由于没有该UE的信息，可以采取隐式位臵更新流程，接受用户请求。
如果MSC Server不支持隐式位臵更新，且MSC Server没有用户数据，则拒绝该用户的业务请求。
如果MSC Server拒绝用户的业务请求会导致UE发起一个CS域位臵更新流程。
终端发起位臵更新请求，且位臵更新请求消息中的Additional update parameters信元中携带CSMO标识，同时该标识有效，则MSC Server会记录本次呼叫是CSFB呼叫。
（CS fallback紧急呼叫流程中，CM_SERVICE_REQUEST 消息前无需位臵更新。
）
6）完成位臵更新后UE再次在CS域建立语音呼叫流程。
7）通话结束后，MSC Server向主叫回落到的BSC发送的拆线消息CLEAR_COMMAND消息中携带CSFB Indication信元，指示BSC拆除空口连接并指示UE回到LTE网络。
或者MSC Server向主叫回落到的RNC发送IU_RELEASE_COMMAND消息，携带End Of CSFB信元，指示RNC拆除空口连接并指示UE回到LTE网络。
8）MSC收到BSC的CLEAR_COMPLETE消息/RNC的IU_RELEASE_COMPLETE消息表示呼叫结束，A口拆链完成。
接入侧在指示终端重选网络时只针对CSFB用户通话前携带LTE频点，实现CSFB 终端快速返回LTE，快速回落过程也称为FastReturn（用户不可及时间可缩短为1-2秒。
）。
2.6.2 CSFB被叫流程
MSC Server收到对UE的被叫语音请求，通过存在的SGs关联和MME信息，向该MME发起寻呼请求。
MME通过eNodeB在空口寻呼该UE，并指示UE回落到目标GERAN/UTRAN网络。
UE接入到目标网络后，在电路域继续进行语音呼叫。
被叫CSFB流程说明
1）GMSC Server向被叫用户归属HLR发送取路由信息请求。
2）HLR收到该SRI消息后，向被叫用户当前附着到的old MSC Server获取漫游号码。
3）old MSC Server为该次呼叫分配漫游号码MSRN1，并返回给HLR。
4）HLR将该漫游号码发送给GMSC。
5）GMSC收到该漫游号码后，进行号码分析，根据分析结果将呼叫路由到old MSC Server。
6）MSC Server收到IAM入局（例如中继ISUP入局）消息后，根据存在的SGs关联和MME信息，发送SGsAP-PAGING-REQUEST(携带IMSI，TMSI，Service indicator ，CLI，LAC)消息给MME。
7）MME发送Paging消息给eNodeB。
eNodeB发起空口的Paging流程。
8）UE建立连接并发送Extended Service Request消息给MME（消息中携带“CSMT”移动终端标识）。
9）MME发送SGsAP-SERVICE-REQUEST消息给MSC Server。
MSC Server收到此消息，不再向MME重发寻呼请求消息。
为避免呼叫接续过程中，主叫等待时间过长，MSC Server收到包含空闲态指
示的SGs Service Request消息，先通知主叫，呼叫正在接续过程中。
10）MME发送Initial UE Context Setup消息给eNodeB，包含CS Fallback Indicator。
该消息指示eNodeB，UE因CSFB业务需要回落到UTRAN/GERAN。
11）UE回落到CS域之后，UE检测到当前的位臵区信息和存储的位臵区不同，将发起位臵更新。
MSC Server收到UE发送的LOCATION_UPDATE_REQUEST消息。
这种情况下，UE不需要回Paging Response给MSC Server，UE直接发送SETUP消息建立呼叫。
如果位臵更新消息中携带“CSMT”标志，则MSC Server记录本次呼叫是CSFB呼叫。
12）伴随着空口、A/Iu-CS接口连接的建立，UE回Paging Response消息给MSC Server，该消息中携带CSMT标识，即使BSC/RNC没有向该UE发起过寻呼请求，也需要能处理UE的寻呼响应。
如果寻呼响应消息中的位臵区信息和VLR中保存的不一致，则VLR在业务接入成功之后将SGs关联臵为非关联。
13）建立CS呼叫。
14）通话结束后，指示BSC/RNC拆除空口连接并指示UE回到LTE网络。
15）MSC收到BSC的CLEAR_COMPLETE消息/RNC的IU_RELEASE_COMPLETE消息表示呼叫结束。
接入侧在指示终端重选网络时只针对CSFB用户携带LTE频点，实现CSFB终端快速返回
E-UTRAN。
FastReturn方案也需要网络的支持，如果网络不支持，则通过网络优先级的方式返回LTE （一般为最高优先级）。
