脚手架内容图解
脚手架图解(整理).pptx
学海无 涯
2
学海无 涯
3
学海无 涯
4
学海无 涯
5
学海无 涯
6
学海无 涯
7
学海无 涯
满堂脚手架适用范围：满堂脚手架多用于超过 3.6 米层高的天棚粉刷和吊顶。- 满膛脚手架一般是在锅炉水 部 分就可以了。- 满膛脚手架并不局限于在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，桥梁现浇
9
学海无 涯
⑺、满堂脚手架的稳固，应采用斜杆（剪刀撑）保护；⑻、满堂脚手架不得钢、竹混用。
10
学海无 涯
11
学 海 无涯
最详细的图解建筑脚手架工程
最详细的图解建筑脚手架工程 melissa 脚手架：是指搭设在建筑物及设备四周墙外边的脚手架。里脚手架：是指搭设在建筑物内部供各楼层砌筑和清
脚手架分类：外脚手架、里脚手架、满堂脚手架、挑脚手架等。 脚手架划分方法很多的： --
满堂脚手架：指室内天棚的安装和装饰及安装工作面等而搭设的一种棋盘井格式脚手架。-主要用于 刀撑等组成. 。
⒌辅助设施：上料通道四周应设 1m 高的防护栏杆，上下架应设斜道或扶梯，不准攀登 ⒍施工荷载：一般不超过 100kg/m2 ，如需承受较大荷载应采取加固措施，或经设计目前国家推广使用的悬挑脚手架是采用型钢悬挑，比如说工字钢之类”不知道哪里推广 挑脚手架的危险性个人认为只要构造合理看不出与钢管挑的和型钢挑的有多少区别，主要是在设计，对此规范 钢作挑梁，其承受的弯矩和对悬挑点结构的要求相当高，也是相对危险的，而钢管悬挑只是形式类似悬挑， 用它计算一般不够经济，他的好多取值都是从不利因素的角度去简化的，往往浪费，这个计算不复杂，个人认 工字纲，太浪费了。目前的悬挑有 3 种：1、利用穿墙螺栓孔，使用三角形支架作底座搭设钢管脚手架，高度一般为 3 个楼层高 9 2、利用型钢搁置在楼层内作为底座（楼面搁置长度大于 1.5 米，楼层内预埋 2 道圆钢锚固 型 可以通过计算定下型钢和圆钢规格，不考虑斜拉。不过安全系数高，可以考虑）3、采用 8#型钢通过穿墙螺栓孔固定，用 12#刚缆斜拉搭设钢管脚手架，高度不超过 24 其他用钢管线条悬挑，在多层建筑可以使用，但注意对固定位置要控制好，钢管的倾斜角度，拉结都必须控制 室内满堂脚手架的搭设工程的监理-内容： ⑴、室内满堂脚手架应严格按施工组织设计要求搭设；⑵、满堂脚手架的纵、横距不应大于 2m；⑶、满堂脚手架应设登高措施，保证操作人员上下安全；⑷、操作层应满铺竹笆，不得留有空洞。必须留空洞者，应设围栏保护。⑸、大型条形内脚手架，操作步层两侧，应设防护栏杆保护。⑹、满堂脚手架步距，应控制在 2m 内，必须高于 2m 者，应有技术措施保护；-
一建实务脚手架内容图解

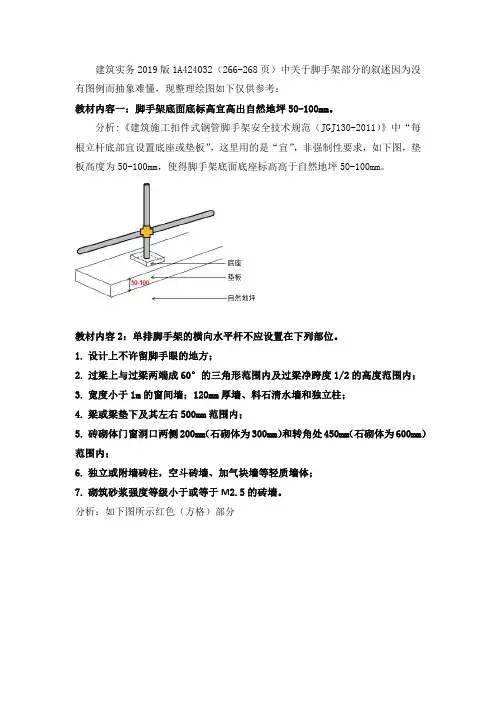

建筑实务2019版1A424032（266-268页）中关于脚手架部分的叙述因为没有图例而抽象难懂，现整理绘图如下仅供参考：教材内容一：脚手架底面底标高宜高出自然地坪50-100mm。
分析:《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。
教材内容2：单排脚手架的横向水平杆不应设置在下列部位。
1.设计上不许留脚手眼的地方；2.过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2的高度范围内；3.宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱；4.梁或梁垫下及其左右500mm范围内；5.砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；7.砌筑砂浆强度等级小于或等于M2.5的砖墙。
分析：如下图所示红色（方格）部分教材内容3：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。
教材内容4：纵向水平杆应设置在立杆内侧，其长度不应小于3跨。
分析：如图所示教材内容5：两根相邻纵向水平杆的接头不应设置在同步内，不同步的两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
分析：如图所示教材内容6：纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
分析：如图所示教材内容7：主节点处必须设置一根横向水平杆（小横杆），用直角扣件扣接且严禁拆除。
分析：如图所示教材内容8：主节点处的两个直角扣件的中心距不应大于150mm。
脚手架详解PPT课件
方便。其结构型式有折叠式、支柱式等多种。
第9页/共38页
关于外脚手架
扣件式钢管脚手架 扣件式钢管脚手架是属于多 立杆式外脚手架中的一种。 多立杆式外脚手架由立 杆、大横杆、小横杆、斜撑、脚手板等组成。其特 点是每步架高可根据施工需要灵活布置，取材方便， 钢、木、竹等均可应用。
多立杆式脚手架分为双排式和单排式两种形式。 双排式沿外墙侧设两排立杆，小横杆两端支承在内 外二排立杆上，多、高层房屋均可采用，当房屋高 度超过50m时，需专门设计。单排式沿墙外侧仅设 一排立杆，其小横杆与大横杆连接，另一端承在墙 上，仅适用于荷载较小，高度较低（＜＝25m，墙 体有一定强度的多层房屋。） 如下图所示。
面搭起，既用于外墙砌筑，又可用于外装饰施
工。其主要形式有多立杆式、框式、桥式等。
多立杆式应用最广，框式次之。桥式应用最少。
•
2.内脚手架（里脚手架）：里脚手架搭设
于建筑物内部，每砌完一层墙后，即将其转移
到上一层楼面，进行新的一层砌体砌筑，它可
用于内外墙的砌筑和室内装饰施工。里脚手架
用料少，但装拆频繁，故要求轻便灵活，装拆
第28页/共38页
• 5、装饰工程脚手架 • 室内顶棚装饰面距室内地坪大于3.6m时，计算满堂脚手架。满堂脚手架的基本层
高在3.6～5.2m之间者，计算满堂脚手架基本层，超过5.2m时，每超过1.2m计算 一个满堂脚手架增加层。计算增加层脚手架时，超高部分在0.6m以内者舍去不计， 超过0.6m者，计算一个增加层。
满堂脚手架增加层＝[室内净高度－5.2(ｍ)]÷1.2(ｍ) [计算结果0.6m以内舍去]
净高3.6m以内 净高5.2m以内 净高5.2m以上
简易架
不计算满堂架
2024版脚手架详解PPT课件
脚手架详解PPT课件•脚手架基本概念与分类•脚手架结构与组成部件•脚手架搭建与拆除流程•脚手架使用安全与检查维护目•脚手架在建筑施工中应用实例•总结与展望录01脚手架基本概念与分类脚手架定义及作用定义脚手架是为保证各施工过程顺利进行而搭设的工作平台。
作用按手部操作要求分类的脚手架，满足施工人员操作、堆放材料、运输等要求。
脚手架分类与特点分类按搭设的位置分为外脚手架、里脚手架；按材料不同可分为木脚手架、竹脚手架、钢管脚手架；按构造形式分为立杆式脚手架、桥式脚手架、门式脚手架、悬吊式脚手架、挂式脚手架、挑式脚手架、爬式脚手架。
特点不同类型的脚手架有不同的特点，如钢管脚手架具有装拆方便，承载力大，比较经济等优点。
适用范围及选型原则适用范围不同类型的脚手架适用于不同的工程类型和施工条件。
例如，扣件式钢管脚手架适用于各种高度和形状的建筑物和构筑物；碗扣式钢管脚手架适用于各种平面形状和尺寸的建筑物和构筑物；门式钢管脚手架适用于室内装饰和高度不大的外墙装修等。
选型原则在选择脚手架类型时，需要考虑工程类型、施工条件、荷载要求、使用期限等因素。
同时，还需要注意脚手架的安全性和稳定性，确保施工人员的安全。
02脚手架结构与组成部件脚手架的垂直支撑部分，负责承载整个结构的重量。
立杆横杆斜杆连接立杆的水平部件，提供横向稳定性。
斜向连接立杆的部件，增强脚手架的稳定性和抗风能力。
030201立杆、横杆、斜杆等构成连接件、固定件等辅助部件连接件用于连接立杆、横杆和斜杆的部件，如扣件、插销等，确保脚手架结构的稳固性。
固定件用于将脚手架固定在建筑物或其他结构上的部件，如锚固件、紧固件等，提高整体安全性。
踏板扶手安全网防护栏杆踏板、扶手等安全防护设施01020304供工人站立和行走的平台，需具备防滑、承载能力强等特点。
设置在脚手架外侧的防护设施，为工人提供额外的支撑和保护，防止跌落事故。
在脚手架下方张设的防护网，用于防止物体坠落伤人。
全套脚手架三维构造图，内附做法及说明，小白也秒懂！
全套脚手架三维构造图，内附做法及说明，小白也秒懂！来源：、厦门住建局文末附下载方式文章底部附有全部资料下载方式01管理要求1、本图集脚手架工程指落地式钢管脚手架和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。
脚手架工程搭拆应执行现行《危险性较大的分部分项工程安全管理规定》住房和建设部第37号令、《建筑施工脚手架安全技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2017]30号文）等规范、标准规定。
2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。
高度50m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。
3、脚手架搭设人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。
4、基础是脚手架稳定性的重要组成部分。
在基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。
5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。
6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。
7、扣件螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m。
8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。
9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架搭设、拆除作业。
02脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800mm或1050mm（悬挑式脚手架为800mm，落地式脚手架为1050mm），连墙杆外露洞口≥100mm。
脚手架搭设图文讲解
脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架-—只有一排立杆,短横杆的一端搁置在墙体上的脚手架。
双排脚手架-—由内外两排立杆和纵、横水平杆构成的脚手架（。
双排脚手架一般用于砌筑工程。
砌筑需要承重:丢放水泥、砖等.单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上.单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内;③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内;⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm(石砌体为600mm）范围内;⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步.（分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。
步数即是水平大横杆间距)4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。
5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内，不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆），用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度,且不应大于500mm.11、作业层上非主节点处的横向水平杆，最大间距不应大于纵距的1/2.12、冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上.当脚手板长度小于2m 时，可采用两根横向水平杆支撑,但应将脚手板两端与其可靠固定，严防倾翻。
2024脚手架图文教程PPT课件
脚手架图文教程PPT课件•脚手架基本概念与分类•搭设前准备工作及安全要求•脚手架搭设步骤详解•脚手架使用过程中的注意事项目•常见问题分析与解决方法•图文结合实例展示录01脚手架基本概念与分类脚手架定义及作用脚手架定义脚手架是为了保证各施工过程顺利进行而搭设的工作平台，用于承载施工人员、施工材料和设备等。
脚手架作用提供安全、稳定的工作空间，确保施工人员在高空作业时的安全，提高施工效率和质量。
扣件式脚手架碗扣式脚手架悬挑式脚手架附着式升降脚手架脚手架主要类型介绍01020304由钢管和扣件组成，搭设灵活，承载能力强，适用于各种建筑结构和施工条件。
由碗扣、横杆和立杆组成，结构稳定，搭设速度快，适用于桥梁、隧道等大规模施工。
通过悬挑梁将脚手架荷载传递给建筑结构，适用于高层建筑外墙施工和装修。
附着在建筑结构上，通过升降设备实现升降功能，适用于高层建筑外立面施工。
选用原则与注意事项选用原则根据工程特点、施工条件、承载要求和经济性等因素综合考虑，选择适合的脚手架类型。
注意事项确保脚手架材料质量合格，搭设符合规范要求，使用过程中加强检查和维护，确保安全使用。
同时，要对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。
在拆除脚手架时，应遵循从上到下、逐层拆除的原则，严禁抛掷杆件和扣件。
02搭设前准备工作及安全要求010204场地勘察与评估勘察现场地形、地貌及障碍物情况评估地面承载能力及稳定性确定搭设位置和高度，并考虑周边环境因素制定安全措施和应急预案03采购符合标准要求的脚手架材料和设备检查材料和设备的质量证明文件及合格证书对材料和设备进行外观检查，确保其完好无损按照规定进行验收，并记录验收结果01020304材料设备采购与验收标准组织专业搭设队伍，明确人员分工和职责确保搭设人员熟悉脚手架搭设流程和规范对搭设人员进行安全教育和技能培训强调安全意识，提高搭设人员的自我保护能力搭设队伍组织及培训要求03脚手架搭设步骤详解基础处理与排水设计基础处理确保脚手架搭设场地平整、坚实，无杂物和积水，必要时进行夯实或铺设垫板。
脚手架基础知识ppt课件
的解决方案。
对行业的建议与展望
加强技术研发
01
建议行业加强技术研发，推动脚手架技术的创新和发展，提高
行业的整体竞争力。
提高安全意识
02
强调行业应提高安全意识，严格遵守安全规范，确保脚手架的
使用安全。
加强行业协作
03
倡导行业内的协作与交流，共同推动脚手架行业的发展和进步
大跨度建筑
需选用支撑能力强、跨度大的脚手 架类型。
特殊形状建筑
需定制特殊形状和尺寸的脚手架， 以适应建筑的独特结构。
脚手架在建筑工程中的发展趋势
智能化发展
通过引入传感器、智能控制等 技术，提高脚手架的自动化和
智能化水平。
绿色环保
采用可再生、可回收材料制造 脚手架，降低对环境的负担。
高性能材料应用
研发和应用更高强度、更轻量 的材料，提高脚手架的性能。
注意安全
在拆除过程中要注意安全，避免高空坠落和物体打击等危险情况的发 生。同时，要穿戴好安全防护用品，如安全帽、安全带等。
04
脚手架安全使用与管理
安全使用规定
01
严格遵守国家和地方有 关脚手架安全使用的法 律、法规和标准。
02
脚手架搭设前，应进行 安全技术交底，明确搭 设要求和使用注意事项 。
03
脚手架的主要承载构件，一般 采用Q235普通碳素结构钢钢
管。
扣件
用于连接钢管的专用零件，分 为直角扣件、旋转扣件和对接
扣件。
脚手板
铺设在脚手架操作层上的踏板 ，一般采用竹笆片、木脚手板
或钢脚手板。
安全网
用于防止人员坠落或物体打击 伤害的网片，分为密目式安全
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一：脚手架底面底座标高宜高于自然地坪 50-100mm
分析：《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。
二：单排脚手架的横向水平杆不应设置在下列部位
1.设计上不许留脚手眼的地方；
2.过梁上与过梁两端成 60°的三角形范围内及过梁净跨度 1/2 的高度范围内；
3.宽度小于 1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；
4.梁或梁垫下及其左右 500mm 范围内；
5.砖砌体门窗洞口两侧 200mm（石砌体为 300mm）和转角处 450mm（石砌体为600mm）范围内；
6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；
7.砌筑砂浆强度等级小于或等于 M2.5 的砖墙。
分析：如下图所示红色（方格）部分
三：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上无连墙件搭设最多2 步高的架体。
四：纵向水平杆应设置在立杆内侧，其长度不应小于 3 跨。
分析：如图所示
五：两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平
方向错开的距离不应小于 500mm，各接头中心至最近主节点的距离不应大于纵距的 1/3。
分析：如图所示
六：两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于 500mm，各接头中心至最近主节点的距离不应大于纵距的 1/3。
分析：如图所示
七：纵向水平杆搭接长度不应小于 1m，应等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。
分析：如图所示
八：主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。
分析：如图所示
九：主节点处的两个直角扣件的中心距不应大于 150mm。
分析：如图所示
十：在双排脚手架中，离墙一端的外伸长度不应大于 0.4 倍的两节点的中心长度，且不应大于 500mm。
分析：如图所示
十一：作业层上非主节点处的横向水平杆，最大间距不应大于纵距的 1/2。
分析：如图所示
十二：冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。
当脚手板长度小于 2m 时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。
分析：如图所示
十三：脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取 130～
150mm，两块脚手板外伸长度之和不应大于 300mm; 脚手板搭接铺设时，接头必须支在横向氷平杆上，搭接长度不应小于 200mm ,其伸出横向水平杆的长度不应小于
100mm。
分析：如图所示
十四：纵向扫地杆应采用直角扣件固定在距底座上皮不大于 200mm 处的立杆上。
横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
分析：如图所示
十五：当立杆的基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m。
靠边坡上方的立杆轴线到边坡的距离不应小于 500mm。
分析：如图所示
十六：立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件
连接。
立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内每隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于 500mm; 各接头中心至主节点的距离不宜大于步距的 1/3。
搭接长度不应小于 1m，应采用不少于 2 个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于 100mm。
分析：如图所示
十七：开口形脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，且不应大于 4m。
分析：如图所示
十八：髙度在 24m 以下的单、双排脚手架，均须在外侧两端、转角及中间不超过15m 的立面上，各设置一道剪刀撑，并应由底至顶连续设置。
分析：如图所示
十九：高度在 24m 及以上的双排脚手架在外侧全立面连续设置剪刀撑。
分析：如图所示
二十：开口形双排脚手架的两端均必须设置横向斜撑。
分析：如图所示。
