通风空调安装施工方案
通风空调安装专项方案

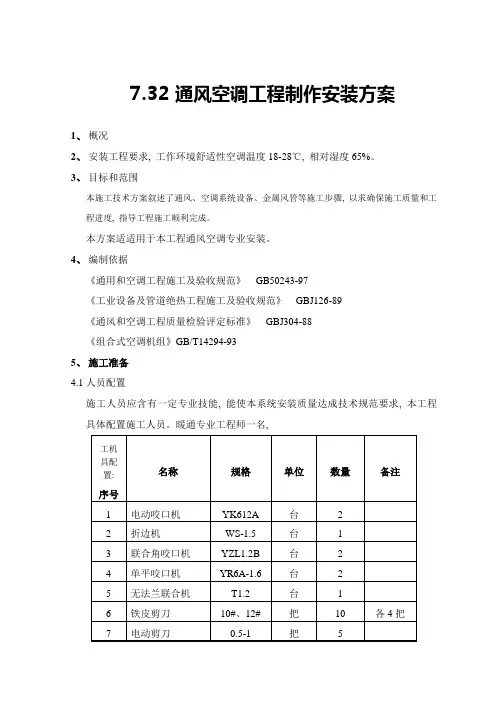

7.32通风空调工程制作安装方案1、概况2、安装工程要求, 工作环境舒适性空调温度18-28℃, 相对湿度65%。
3、目标和范围本施工技术方案叙述了通风、空调系统设备、金属风管等施工步骤, 以求确保施工质量和工程进度, 指导工程施工顺利完成。
本方案适适用于本工程通风空调专业安装。
4、编制依据《通用和空调工程施工及验收规范》GB50243-97《工业设备及管道绝热工程施工及验收规范》GBJ126-89《通风和空调工程质量检验评定标准》GBJ304-88《组合式空调机组》GB/T14294-935、施工准备4.1人员配置施工人员应含有一定专业技能, 能使本系统安装质量达成技术规范要求, 本工程具体配置施工人员。
暖通专业工程师一名,4.2材料配置: 通风和空调制作安装使用材料、满足使用附出厂合格证或质量判定文件, 对制作风管及部件用镀锌板、碳钢板、不锈钢板等材料表面应光滑、洁净、平整、无锈蚀、无锌层剥落, 镀锌层厚度满足0.02mm。
型钢应等型、均匀、不应有裂纹、气泡、凹凸等质量缺点。
4.4.1环境配置:4.4.2现场配置有通风管道加工车间, 组成制作风管、法兰能力, 配电设施完好；4.4.3车间内备满足使用确实通风加工设备, 机械性能和电气运转良好；4.4.4要有堆放保管成品风管成品场地, 和通到施工地点道路要保持通畅；4.4.5暖通设备基础、风管托架基础, 经相关部门验收后, 方可安装；4.4.6风管安装现场应含有安装条件。
6、操作步骤6制作安装关键点6.1板材划线下料6.2风管在划线下料前, 应依据设计要求, 图纸会审统计、施工验收规范等技术文件, 结合现场实测数据进行查对, 以确保尺寸正确性。
6.3板材机械剪切6.4板材机械剪切时, 应精心操作, 避免剪切歪斜现象, 剪后板件, 应做好显著标识。
6.5管件、部件下料加工6.3.1管件加工通风空调管路系统中, 采取弯头、三通、异径管及往返弯等管件加工使用材料规格、板材厚度及连接方法等和风管相同。
通风空调安装施工方案
通风空调安装施工方案通风空调安装施工方案一、施工范围本方案适用于住宅、办公楼、商业场所等室内通风空调系统的安装施工工作。
二、施工流程1. 前期准备工作a. 确定安装位置：根据设计图纸和业主要求，确定通风空调设备的安装位置。
b. 测量尺寸：测量安装位置的尺寸，确保设备的安装空间符合规定要求。
c. 安装准备：准备安装所需的工具、材料和设备。
2. 安装通风设备a. 安装通风风机：根据设计图纸将通风风机安装在预定位置上，并连接好管道。
b. 安装排风口：根据设计要求在适当的位置上安装排风口，并连接好排风管道。
c. 安装进风口：根据设计要求在适当的位置上安装进风口，并连接好进风管道。
d. 安装风道系统：根据设计要求在适当的位置上安装风道系统，并连接好通风风机、排风口和进风口。
3. 安装空调设备a. 安装室内机组：根据设计图纸将室内机组安装在预定位置上，并连接好冷气管道。
b. 安装室外机组：根据设计要求选择合适的位置，将室外机组安装在支架上，并连接好冷气管道。
4. 管道连接与绝缘a. 连接冷气管道：根据设计要求使用合适的接头将室内机组和室外机组的冷气管道连接起来。
b. 连接通风管道：根据设计要求使用合适的接头将通风设备的排风管道和进风管道连接起来。
c. 绝缘处理：对冷气管道和通风管道进行绝缘处理，确保不产生冷凝水和散热损耗。
5. 电气连接与调试a. 连接电源：根据设计要求将通风设备和空调设备连接到电源上。
b. 连接控制线：根据设计要求将空调设备的控制线连接好。
c. 调试设备：对通风设备和空调设备进行调试，确保其正常运行。
6. 清理和验收a. 清理施工现场：清理施工过程中产生的垃圾和杂物，确保施工现场整洁。
b. 施工验收：由业主或相关部门进行施工验收，确保通风空调系统安装工作符合规定要求。
三、施工安全措施1. 施工人员必须具备相关证书和技能，并严格按照施工流程进行施工。
2. 施工现场必须进行安全警示标识，并设置安全防护措施。
通风与空调安装分部施工方案
通风与空调安装分部施工方案一、前期准备在进行通风与空调安装的分部施工之前，需要进行充分的前期准备工作。
首先要对施工现场进行勘察，确认施工环境的特点和要求，包括建筑结构、供电情况、管道走向等。
其次要制定详细的施工计划和安全措施，确保施工过程安全顺利进行。
最后要准备好所需材料和工具，确保施工过程中有序进行。
二、通风系统安装1. 风机安装•根据设计要求确定风机的位置，并进行固定安装。
•连接好风机与风管，确保连接处密封完好。
•安装好风机配件，如风口、纱窗等。
2. 风管安装•按照设计要求确定风管的走向和规格。
•进行风管的布置和连接，注意保持风管的平整和连接处的密封性。
•安装好风管支架，确保风管的稳固性和安全性。
3. 控制系统安装•安装好通风系统的控制面板和传感器等设备。
•进行控制系统的连接和调试，确保功能正常。
三、空调系统安装1. 室内机安装•根据设计要求确定室内机的安装位置。
•连接好室内机与室外机的冷凝管和电源线。
•进行室内机的固定安装，并保持水平良好。
2. 室外机安装•根据设计要求确定室外机的安装位置，并确保通风良好。
•连接好室内机与室外机的冷凝管和电源线。
•进行室外机的固定安装，并确保空调系统的排水通畅。
3. 管道连接•连接好室内机和室外机之间的冷凝管道，确保连接紧固不漏。
•进行冷媒管道连接和真空抽空，确保系统无气泡。
•检查和调试空调系统，确保制冷效果正常。
四、施工验收在通风与空调安装分部施工结束后，需要进行专业人员的验收。
验收内容包括设备安装是否牢固、管道连接是否密封、系统运行是否正常等方面。
只有通过验收并确保其符合相关标准要求后，才能正式投入使用。
五、施工注意事项在通风与空调安装的分部施工过程中，需要注意以下几点：•施工过程中要严格遵守相关安全规定，保障施工人员的安全。
•施工现场要保持整洁，材料、工具要摆放整齐，确保施工顺利进行。
•考虑到周围环境，尽量减少对他人的影响和干扰。
•施工过程中如遇到问题要及时沟通协调，保障施工进度和质量。
通风空调系统安装施工方案
通风空调系统安装施工方案一、系统设计1.室内空间需求：根据建筑面积和使用功能确定通风空调系统的制冷/制热负荷。
2.空气换气量：根据室内人员数量、活动强度和室内空气质量要求等确定空气换气量。
3.空调设备选型：根据制冷/制热负荷和空气换气量确定空调设备的类型和规格。
4.空调管道布置：根据建筑结构和设备位置确定空调管道的走向和尺寸。
5.控制系统设计：设计配备合适的控制系统，实现自动控制和节能运行。
二、设备选型根据系统设计需求，选择合适的空调设备进行安装。
常用的空调设备包括中央空调、分体空调和新风系统等。
在选型时需考虑以下因素：1.制冷/制热负荷：根据设计负荷确定空调设备的制冷/制热能力。
2.能效比：选择能效比高的设备可实现节能运行。
3.噪音级别：选择噪音级别低的设备可减少室内噪音污染。
4.维护保养：选择品牌和设备质量可靠的设备，降低日常维护保养成本。
三、管道布置管道布置是通风空调系统安装的重要环节，需根据系统设计要求合理布置。
一般遵循以下原则：1.管道长度尽量短：缩短管道长度可减小压力损失和能源消耗。
2.管道走向直接：尽量避免出现急转弯和复杂走向，减小管道阻力。
3.合理引导风流：根据房间布局和喷口位置设计管道走向，保证风流均匀分布。
四、安装步骤1.准备工作：整理施工现场，确保空调设备和安装材料具备施工条件。
2.管道安装：按照管道布置图进行管道的安装，保证管道质量和连接的密封性。
3.设备安装：按照设备安装图进行设备的安装，确保设备稳固和接线正确。
4.控制系统安装：按照控制系统设计图进行控制设备的安装和接线。
5.调试和检查：完成系统安装后，进行系统的调试和检查，确保系统运行正常和安全。
6.验收和测试：根据相关标准和规范对通风空调系统进行验收和测试，确保系统达到设计要求。
五、施工要点1.安全施工：施工过程中要注意安全，严格执行安全操作规程，使用安全防护装备。
2.质量控制：严格按照相关标准和规范进行施工，确保施工质量达标。
通风空调专项施工方案-图文
通风空调专项施工方案-图文
一、施工前准备
在进行通风空调工程施工之前，需要做好以下准备工作： - 制定详细施工计划和时间表； - 选派经验丰富的技术人员进行指导和监督； - 准备必要的施工工具和设备； - 对施工现场进行安全检查和确认。
二、施工流程
1. 安装通风系统
•根据设计图纸确定通风系统的安装位置；
•安装风管和风口，保证布局合理，连接牢固；
•安装排风扇和送风扇，调试运行正常。
2. 安装空调系统
•根据设计要求确定空调设备的安装位置；
•安装空调主机和室内机，确保连接正常；
•安装管道和排水系统，保证密封性和稳定性。
3. 系统调试
•对通风系统和空调系统进行独立调试；
•调整送风方向和风速，确保通风效果良好；
•调整空调温度和湿度，保证室内舒适度。
三、施工注意事项
1. 施工质量
•施工人员要严格按照设计要求和施工标准进行操作；
•施工现场要保持整洁，确保施工质量。
2. 施工安全
•施工人员要佩戴个人防护装备，遵守施工安全规定；
•使用施工工具和设备时要注意操作方法，避免意外伤害。
四、施工验收
施工完成后，需要进行系统的验收工作： - 对通风系统和空调系统进行功能测试，确保运行正常； - 检查施工质量，是否符合设计要求； - 完成施工验收报告，整理施工档案。
五、施工总结
在通风空调专项施工中，施工人员需要注重施工质量和安全，严格遵守施工规范和要求。
只有通过科学规范的施工流程和严格的验收标准，才能确保通风空调系统的正常运行和长期可靠性。
以上是通风空调专项施工方案的相关内容，希望对您有所帮助。
通风空调安装施工方案
通风空调安装施工方案一、项目背景现代化生活中，通风空调设备已经成为人们日常生活中必不可少的设备之一。
通风系统是提供室内空气流通的关键，而空调系统则是在不同季节中保持室内温度舒适的必备装置。
因此，对于通风空调安装施工方案的设计和施工至关重要。
二、施工准备在进行通风空调安装之前，需要进行一系列的准备工作：1.确定安装位置：根据室内结构和空调通风需求确定最佳安装位置。
2.测量空间尺寸：测量房间尺寸，以确保选择合适的通风空调设备。
3.确定通风负荷：根据空间大小和使用需求，确定通风负荷，选择相应容量的设备。
三、施工步骤通风空调安装的施工步骤包括以下几个方面：1.准备工作：–清理安装位置，确保周围环境整洁；–确保所需材料和工具齐全。
2.安装通风系统：–根据设计要求，安装通风系统主要包括风管、风口等设备。
3.安装空调系统：–安装室内机和室外机，连接电源和管道。
4.调试验收：–进行通风空调系统的功能调试，确保正常运行；–委托专业人员进行系统验收，保证施工质量。
四、安全注意事项在进行通风空调安装施工时，需要注意以下安全事项：1.操作人员需佩戴相关安全装备，如手套、护目镜等；2.施工现场需设置明显的安全警示标志，确保施工区域安全；3.遵守相关操作规范和标准，确保施工质量和安全。
五、施工质量保障为保障通风空调系统的安装质量，需要注意以下几个方面：1.选择正规的施工单位或个人，确保具备相关资质和经验；2.使用高质量的通风空调设备，确保产品性能和安全性；3.定期对通风空调系统进行维护保养，延长设备使用寿命。
六、总结通风空调安装施工方案的设计与实施需要充分考虑到空间特点、使用需求和安全标准，通过科学规划和施工，可提高系统的效率和稳定性，为用户创造舒适的室内环境。
以上是关于通风空调安装施工方案的基本内容，希望能为相关从业人员提供一定的参考和指导。
通风空调工程施工方案
工程概况:工程名称:建设单位:设计单位:一、工程范围: 通风系统1.施工安装按照并执行以下规范:2.《通风与空调工程施工及验收规范》（GB50243-2023）3.《民用建筑防排烟技术规程》(DGJ08-88-2023)4.施工图二、总说明北会见讯问楼工程采用风机通风系统；新风系统进风管采用镀锌铁皮制作。
I.施工要点:1.通风与防排烟系统:1)施工准备:2)通风管道均采用镀锌钢板制作, 其厚度按照国家《通风与空调工程施工及验收规范》GB50243-2023 及民用建筑防排烟技术规程(DGJ08-88-2023. JI0035-2023)标准来选取。
3)施工前技术人员必须认真熟悉图纸和有关资料, 对工艺流程、压力、温度等技术参数和使用的材料及附件的材质、型号、规格了解清楚, 做到心中有数。
4)施工人员必须全面熟悉施工程序、施工方法、质量标准、操作规程和安全技术规定, 并在施工中严格执行。
5)制作风管所使用的主材 , 镀锌钢材等应符合国家现行产品标准及生产厂家的公司标准,并应有出厂合格证等有关质料证明。
1)风管制作安装:2)风管的制作按 GB50243 的规定执行。
风管部件加工后应平整, 尺寸准确, 纵向接缝错开, 咬口紧密, 宽度均匀。
3)矩形风管边长大于等于 630mm 和保温风管边长大于或等于800mm, 其管段长度为 1.2m时, 应采用加固措施, 风管制作完毕后所有孔洞和缝隙必须采用密封措施。
4)机房送回风总管、风管穿越防火分区、伸缩缝及每层支风管与垂直总风管连接处均要设立 70℃防火阀。
防火分区隔墙两侧的防火阀, 距墙表面不应大于200mm, 支风管防火阀与垂直管道井的管道连接处采用1.2mm的镀锌板材制作的管道。
风管法兰阀的垫料不得凸入风管内部。
5)风管与设备间的连接及风管穿过防火分区时 , 须设防火软管满足系统的承压规定。
6)风管安装前必须将风管内部擦拭干净, 施工中必须保证风管内部清洁, 严防施工垃圾落入风管。
建筑通风空调系统安装工程施工方案
建筑通风空调系统安装工程施工方案一、工程概况本次通风空调系统安装工程施工位于大型商业建筑内部，施工面积约5000平方米。
该商业建筑共有7层，包括地下1层和地上6层。
为保障商业建筑内部空气质量、温度和湿度的舒适性，以及消防通风安全，需要安装空调系统和通风设备。
二、施工方案1.前期准备工作（1）施工筹备：确定施工组织机构，成立施工管理小组并明确各成员职责，制定工程施工计划，并对施工人员进行培训。
（2）安全措施：制定安全生产措施和应急预案，安排安全人员进行检查和指导，确保施工过程中的安全。
（3）物资准备：根据设计文件和施工要求，准备所需的设备、材料和工具，并进行仓库管理和登记。
（4）施工区域划定：将施工区域和非施工区域划定出来，确保施工过程中不影响商业建筑内其他区域的正常运营。
2.室内空调系统安装（1）实施天花吊顶：根据设计要求，安装卡扣式吊顶，并预留空调设备安装口，以便后续安装空调设备。
（2）空调设备安装：按照设计图纸和规范要求，安装空调设备，包括风机盘管、冷却塔、空调风管、冷凝水管道等。
（3）风管系统安装：根据设计图纸和规范要求，安装风管系统，包括主管道、支管、分支管、弯头、三通、止回阀等。
（4）空调水系统安装：根据设计图纸和规范要求，安装空调水系统，包括冷冻水泵、冷却水塔、冷凝器、水泵、水箱等。
3.室内通风系统安装（1）风机安装：根据设计图纸和规范要求，安装风机设备，包括离心式风机、轴流风机等。
（2）室内通风管道系统安装：根据设计图纸和规范要求，安装通风管道系统，包括排烟管道、送风管道、回风管道等。
（3）通风机组安装：根据设计图纸和规范要求，安装通风机组，包括吸湿器、加湿器、热回收机组等。
4.安全设备安装（1）消防通风设备安装：根据设计图纸和规范要求，安装消防通风设备，包括排烟风机、压力风机、防烟门、防火阀等。
（2）安全监测系统安装：根据设计图纸和规范要求，安装安全监测设备，包括烟感探测器、温度探测器、湿度探测器等。
