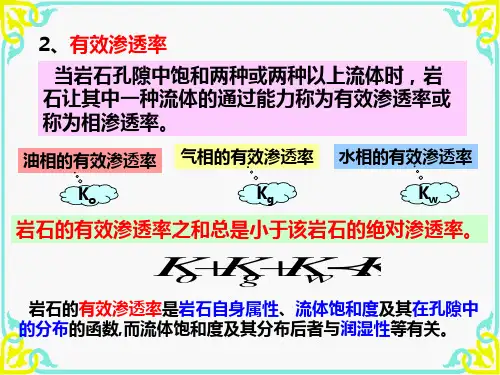

相对渗透率ppt课件
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
相对渗透率与含水饱和度的关系称为相对渗透率曲线。
二、 相对渗透率曲线特征
A区： Sw≤Swi； 油相流动。
B区： Swi<Sw<1-Sor； 油、水相流动；随 Sw的增大，Kro急 剧降低，Krw增大。
因 此外,温度升高,会导致岩石热膨胀,使孔隙结构
发生变化,渗透率也随之发生改变。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
4、其它因素的影响
毛管压力
润湿相趋向于占据小孔隙,非湿相占 据着较大孔隙, 增加了两相相对渗透 率之间的差异。
达西公式
恒水、油比驱替
末端效应：
它是两相流体在多孔介质中流动过程中，出现在出口末端的一 种毛管效应,其特点是： (1)距离多孔介质出口末端端面一定距离内湿相饱和度过高； (2)出口端见湿相出现短暂的滞后。
消除末端效应的方法: (1) 提高流速：降低毛管力作用,以减小末端效应; (2) 三段岩心法：使末端效应不在测试岩心中发生。
2、饱和顺序的影响
湿 相：吸吮时的与 驱替时的相对渗透率 曲线重合。
非湿相：任何饱和度 下吸吮的总是低于驱 替的相对渗透率。
解释：在驱替过程中,非湿相首先窜入大孔隙中央,且非湿相 是连续的,故其相对渗透率较高；在吸吮过程中,湿相沿孔隙 壁面流动,同时驱动孔隙中间的非湿相,随湿相饱和度的增加, 越来越多的非湿相变为不连续相,因此影响了非湿相的相对 渗透率。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能

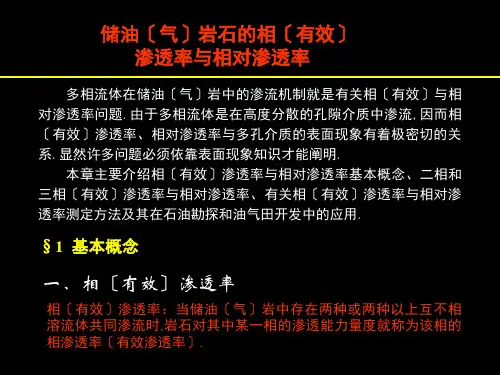

储油(气)岩石的相(有效)渗透率与相对渗透率(相渗)
§3 相对渗透率曲线的影响因素
在一定条件下相对渗透率曲线是饱和度的函数.而且还是岩石孔隙结构、流体性质、 流体润湿性、流体饱和顺序、准数或毛细管准数以及温度等因素的函数.
一、岩石孔隙结构
由于流体饱和度受控 于岩石的孔隙结构,因此岩 石孔隙的大小、几何形态 及其组合特征就直接影响 岩石的相对渗透率曲线.
〔2〕流体中表面活性物质的影响：
在孔隙介质中共同渗流的油、水相态,根据巴巴良的研究可能有三种：油为 分散相,水为分散介质；油是分散介质,水是分散相；油、水为乳化状态.这三种 状态在渗流过程中互相转化.
油为分散相 水为分散介质
油是分散介质 水是分散相
油、水为乳化状态
分散体系的渗流与许多物理化学因素有关,而这些物理化学因素与油 水中的极性化合物的多少有关,与油水中的表面活性物质及其含量有关, 因为这些物质的多少使油水界面张力、流体在岩石表面上的吸附作用发 生变化.当渗流条件一定时,使油从分散介质转变为分散相是由油滴聚合 和油滴在固体表面上粘附时间所决定的.
水为分散介质、油为分散相和水为分散相、油为分散介质的油水相对 渗透率曲线.对比二曲线可知,分散介质的渗透能力大于分散相.
分散介质 分散相
分散介质 分散相
当由于表面活性物质的作用使油水处于乳化状态时〔即两种液体 互相分散,都处于分散状态时〕,无论是水包油型还是油包水型,两相渗 透率都急剧下降.
对于高粘度原油,这种乳化状况更容易出现.因此在稠油的开采中 需要对原油进行破乳,其目的就是为了提高流体的相对渗透率.
因此在实用中只需有油-水两相、油-气两相的相对渗透 率曲线就够用了.
但当油层中出现油、气、水三相共存时,这三相是否都参 与流动,,则必须用三相的相对渗透率与饱和度关系曲线图 来判断.
相对渗透率与毛管压力曲线在数值模拟中的应用讲解
分布
油水毛管压力
3.00
2.50
2.00
1.50
1.00
0.50
0.00
0
0.2
0.4
0.6
0.8
1
Sw
油水过渡带
Pc 大气压
二、毛管压力曲线在数值模拟中的应用
1、毛管压力在数值模拟中的作用
B、在数值模拟运算中提供驱动力或阻力
亲水油藏
水驱油：毛管压力为驱动力 油驱水：毛管压力为阻力
一、相对渗透率曲线在数值模拟中的应用
5、相对渗透率曲线应用过程中的一些问题
C、相渗曲线没有残余油饱和度
Kr
油水相对渗透率曲线
1
0.9
0.8
Kro
0.7
Krw
0.6
0.5
0.4
0.3
0.2
0.1
0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
Sw
一、相对渗透率曲线在数值模拟中的应用
二、毛管压力曲线在数值模拟中的应用
2、将试验室测试曲线转化为油藏条件下毛管压力曲线
Pc
实验室测定曲线
60
50
40
30
20
10
0
0
0.2
0.4
0.6
0.8
1
SW
实验室条件下测定的毛管压力与油藏条 件下的毛管压力不同，在数模模型中输 入的应是油藏条件下的毛管压力，因此 需要将实验室条件下测定的毛管压力转 换为油藏条件下的毛管压力。
5、相对渗透率曲线应用过程中的一些问题
D、相对渗透率曲线形态异常
标准形态的油水相对渗透率曲线
1
0.8
0.6
油水毛管压力
3.00
2.50
2.00
1.50
1.00
0.50
0.00
0
0.2
0.4
0.6
0.8
1
Sw
油水过渡带
Pc 大气压
二、毛管压力曲线在数值模拟中的应用
1、毛管压力在数值模拟中的作用
B、在数值模拟运算中提供驱动力或阻力
亲水油藏
水驱油：毛管压力为驱动力 油驱水：毛管压力为阻力
一、相对渗透率曲线在数值模拟中的应用
5、相对渗透率曲线应用过程中的一些问题
C、相渗曲线没有残余油饱和度
Kr
油水相对渗透率曲线
1
0.9
0.8
Kro
0.7
Krw
0.6
0.5
0.4
0.3
0.2
0.1
0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
Sw
一、相对渗透率曲线在数值模拟中的应用
二、毛管压力曲线在数值模拟中的应用
2、将试验室测试曲线转化为油藏条件下毛管压力曲线
Pc
实验室测定曲线
60
50
40
30
20
10
0
0
0.2
0.4
0.6
0.8
1
SW
实验室条件下测定的毛管压力与油藏条 件下的毛管压力不同，在数模模型中输 入的应是油藏条件下的毛管压力，因此 需要将实验室条件下测定的毛管压力转 换为油藏条件下的毛管压力。
5、相对渗透率曲线应用过程中的一些问题
D、相对渗透率曲线形态异常
标准形态的油水相对渗透率曲线
1
0.8
0.6
相渗曲线及其应用
相渗曲线及其应用
2020年7月15日星期三
主要内容
油水两相相对渗透率曲线 相对渗透率曲线的处理（标准化） 相对渗透率曲线的应用
2
一、油水两相相对渗透率曲线
1、概念
油相和水相相对 渗透率与含水饱和度 的关系曲线，称为油 水两相相对渗透率曲 线。随着含水饱和度 的增加，油相相对渗 透率减小，水相相对 渗透率增大。
12
（3）根据以下公式分别对Sw、Kro、Krw进行标准化处 理，以消除各相对渗透率曲线不同的Swi、Sor带来的影 响。
13
（4）根据下列公式求取回归系数a、b。
（5）取Sw*=0，0.1，0.2，…，0.9，1.0。由公式计算出平 均的Krw*、Kro*值，并绘制标准化平均相对渗透率曲线。 （6）根据油藏的平均空气渗透率，利用回归关系式，求 取Swi、Sor、Krwmax。
前缘含水饱和度和两相区平均含水饱和度一般根据分 流量曲线，用图解法求得。
（1）前缘含水饱和度Swf
在分流量曲线上，过（Swi，0）点作分流量曲线的切 线，切点的横坐标即为前缘含水饱和度Swf，切点的纵坐标 为前缘含水fw(Swf)。其计算公式为：
20
（2）两相区平均含水饱和度
在分流量曲线上，过点（Swi，0）作分流量曲线的切 线，切线与直线fw=1相交于一点，该点的横坐标即为两相 区平均含水饱和度。其计算公式为：
10
（5）将平均标准化相对渗透率曲线上各分点的Sw*、Kro*、 Krw*，换算公式如下：
（6）根据上述公式，作出油藏的平均相对渗透率曲线 。
11
2、与束缚水饱和度相关法
此方法是利用各油藏的空气渗透率K来求油水相对渗 透率曲线的特征值。 （1）选择具有代表性的油水相对渗透率曲线。 （2）建立岩心的束缚水饱和度（Swi）、残余油饱和度（ Sor）、残余油饱和度下的水相相对渗透率（Kromax）与空 气渗透率（K）的关系，并进行线性回归，以求取回归系 数，建立回归关系式。
2020年7月15日星期三
主要内容
油水两相相对渗透率曲线 相对渗透率曲线的处理（标准化） 相对渗透率曲线的应用
2
一、油水两相相对渗透率曲线
1、概念
油相和水相相对 渗透率与含水饱和度 的关系曲线，称为油 水两相相对渗透率曲 线。随着含水饱和度 的增加，油相相对渗 透率减小，水相相对 渗透率增大。
12
（3）根据以下公式分别对Sw、Kro、Krw进行标准化处 理，以消除各相对渗透率曲线不同的Swi、Sor带来的影 响。
13
（4）根据下列公式求取回归系数a、b。
（5）取Sw*=0，0.1，0.2，…，0.9，1.0。由公式计算出平 均的Krw*、Kro*值，并绘制标准化平均相对渗透率曲线。 （6）根据油藏的平均空气渗透率，利用回归关系式，求 取Swi、Sor、Krwmax。
前缘含水饱和度和两相区平均含水饱和度一般根据分 流量曲线，用图解法求得。
（1）前缘含水饱和度Swf
在分流量曲线上，过（Swi，0）点作分流量曲线的切 线，切点的横坐标即为前缘含水饱和度Swf，切点的纵坐标 为前缘含水fw(Swf)。其计算公式为：
20
（2）两相区平均含水饱和度
在分流量曲线上，过点（Swi，0）作分流量曲线的切 线，切线与直线fw=1相交于一点，该点的横坐标即为两相 区平均含水饱和度。其计算公式为：
10
（5）将平均标准化相对渗透率曲线上各分点的Sw*、Kro*、 Krw*，换算公式如下：
（6）根据上述公式，作出油藏的平均相对渗透率曲线 。
11
2、与束缚水饱和度相关法
此方法是利用各油藏的空气渗透率K来求油水相对渗 透率曲线的特征值。 （1）选择具有代表性的油水相对渗透率曲线。 （2）建立岩心的束缚水饱和度（Swi）、残余油饱和度（ Sor）、残余油饱和度下的水相相对渗透率（Kromax）与空 气渗透率（K）的关系，并进行线性回归，以求取回归系 数，建立回归关系式。
相对渗透率及相对渗透率曲线应用

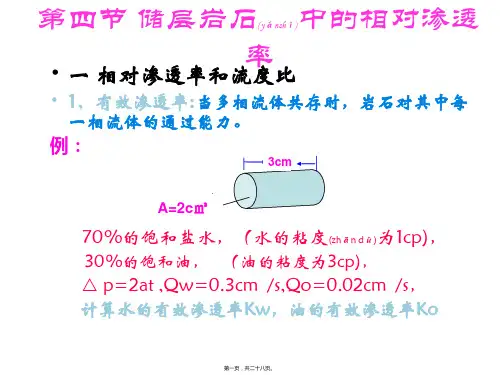

相对渗透率及相对渗透率曲线应⽤第四节储层岩75中的想对滲透率*-*相对冰遑率和流⼡⽐k 有败渗it 率：务多相渝体拱存对，岩⽯对其中备⼀相浇体的通2L 能⼒。
例：70%的饱和盐於，r ⽔的枯度为icp), 30%的饱和油， C 油的粘度为3cp),△ p=2at ,Qw=0.3cmVs,Qo=0.02cmVs, 计#⽔的有效券遗率Kw,油的有欢涣it 率Ko ⼼==0.225(“制Ko + Kw =0.27 ( pm2 ) < K 绘=0.375 ( pm^ )-两相渗透率之和⼩于绝对渗透率 ?这是为什么⽼？(})站⽔同对浇动对，诂⽔发⽣⼲扰。
? r2)⽑管阻⼒对凑it 卑的彩响。
-(3) t?Ao (4)静⽌從滝或球泡所，⽣的附加阻⼒。
宿对海⾞A=2cm*-解:⼼=塔存° (⾎)- ⾛义：多向流体共存肘，每⼀相流体的有效湊透率与⼀个基准渗选率的⽐值K,,=KJKJ=KJKKro+Krw <100 %3、渝度与渝盛⽐⽔的流度⼀_ KwAv =Av流度⽐：M=^⼏oQw ⼆KwAAP/“詁a K/AP/“昇_Kw / /AvK o / Po⼆相对渗透率曲线Jt 乂：相对凑it 率与他和废之同的关**筑，森％三相对渗透率的影响因素1彩⽯孔僚轴构的彩响K“S」4?M\Kn> K“SM JWO d 2 4^?w ?Km100ES 3- -31a ■ W 64co8C %JU5(b>孔W ⼈⼩以MA 通性好杯対矽好曲⽔*曲谗彫和K,wSw %5图3-90嵐⽔&密⽯油⽔相対*遗特(￡2?君⽯湄邊性的影响① *⽊岩⽯：普券点含⽔他和度丸于50%；②富诂岩⽯：等凑点舍⽔他和废⼩于 50%。
St 按雜⾓增如，诂相相对込卑很次酷低，⽔^肩对*込*碱^次升嵩。
AM 傀O' 4T" 90 ' Bft* ITO" 湘⽿^?.点Hfit ?请⾞(U ?980那ORO0"063ffll-89⽔》*⽚?Mfi 件对朗时?咸褂的％ (OwenfDArcber. Jn. July 1971) 農”澗沿《IB ⾓与itt 相《対潅8舉的关《半\悴 -----r4090含?MMX. ?10?含*ft 和窪?％2O廿饱秤蜃％图3—50 强油湿岩冇典型的油⽔相对港透率曲找轉征3?沆体畅性的彩响A?渝体枯盛的彩响菲》和粘盛很⾼对，⾮at相相对滦it*可以⼤于100%,⽽测fit相击相对冰邃卑与粘⼡⽆关。
相对渗透率及相对渗透率曲线应用
剩余油量
AH
（ 1 - S Or ）- AH S Or AH （ 1 - S CW ）
1 S CW S Or 1 S CW
第十七页，共二十八页。
六 相对渗透率曲线(qūxiàn)的测定
• （一）稳定(wěndìng)法测定相对渗透率曲线
第十八页，共二十八页。
二.非稳态法
又分为恒速法和恒压法
⑴.润湿滞后
流体作为驱动相时的相对渗透率大于作为被驱 动相时相对渗透率。 Kr驱动>Kr被驱动。 ⑵.捕集滞后
对于同一饱和度，作为驱动相时是全部连续， 而作为被驱动相时只有部分连续，所以，Kr驱动 >Kr被驱动。 ⑶.粘性滞后
驱动相流体争先占据阻力小的大孔道，并有沿 大孔道高速突进的趋势，所以， Kr驱动>Kr被驱动。
第六页，共二十八页。
2.岩石润湿性的影响
①亲水岩石：
等渗点含水饱和度大 于50 ％；
②亲油岩石： 等渗点含水饱和度小于
50％。
随接触角增加，油相相 对(xiāngduì)透率依次降低， 水相相对(xiāngduì)渗透率依 次升高。
第七页，共二十八页。
第八页，共二十八页。
第九页，共二十八页。
束缚水饱和度SWi 等渗点含水饱和度SW
q r2P V
A 8L
第十二页，共二十八页。
第十三页，共二十八页。
5.温度对相对(xiāngduì)渗透率的影响
6.驱动因素的影响
第十四页，共二十八页。
五 相对(xiāngduì)渗透率曲线的应用
• 一、教学目的
• 重点了解相对渗透率曲线的应用，因为它是研究多相渗 流的基础,在油田开发计算,动态分析,确定储层中油水气 饱和度分布中都是必不可少的重要资料
相对渗透率特征曲线及其应用
aw 和 bw 为回归系数 。
对于不同的油田或区块 ,系数 ao 、bo 、Co 和 aw 、bw 、
Cw 不同 。将这种直线定义为相对渗透率特征曲线 ,将
式 (1) 和式 (2) 定义为相对渗透率特征曲线方程 ,将 Ⅰ、
Ⅱ和 Ⅲ相对渗透率曲线的特征曲线分别定义为 Ⅰ、Ⅱ和
Ⅲ相对渗透率特征曲线 ,相应的特征方程分别定义为 Ⅰ、Ⅱ和 Ⅲ相对渗透率特征曲线方程 。图 1 为 Ⅱ相对渗 透率曲线 ,其特征曲线如图 2 所示 。 21 2 校正系数 Cw 和 Co 的确定方法
Sw 的关系曲线 ,两者均为直线 ,lg ( Krw + Cw ) 与 Sw 的 关系曲线的斜率和截距分别为 aw 和 bw ,lg ( Kro + Co ) 与 Sw 的关系曲线的斜率和截距分别为 ao 和 bo 。 21 4 用特征曲线方法计算相对渗透率
用相对渗透率特征曲线方法可以计算任意空气渗
Eigen curve of relative permeabil ity and its application
Zhang J icheng So ng Kaoping
( Key L aboratory f or Enhance d Oi l Recovery of t he M i nist ry of Ed ucation , D aqi n g Pet roleum I nstit ute , D aqi n g 163318 , Chi na)
常见的相对渗透率曲线有 3 种形式 。 第一种是利用相对渗透率实测数据 ,直接作图 ,得 到 Krw —Sw 和 Kro —Sw 关系曲线 ,定义为 Ⅰ相对渗透 率曲线 。
基金项目 :国家自然科学基金重点项目 (50634020)“低渗透油层提高驱油效率的机理研究”部分成果 。 作者简介 :张继成 ,男 ,1972 年 3 月生 ,1998 年获大庆石油学院油藏工程专业硕士学位 ,现为大庆石油学院在读博士 ,副教授 ,主要从事油气田开发工
相渗曲线及其应用.
数，建立回归关系式。
S wi a1 b1 lg K
S or a 2 b2 lg K S rw max a3 b3 lg K
（3）根据以下公式分别对Sw、Kro、Krw进行标准化处 理，以消除各相对渗透率曲线不同的Swi、Sor带来的影
响。
* w
S
S w S wi 1 S wi S or
无因次采液指数的计算公式为：
J0 ' fw J l '( f w ) 1 fw
5、确定采出程度与含水的关系
采出程度可表示为驱油效率与体积波及系数的乘积， 即：
R Ed Ev
其中Ed可根据相对渗透率资料，用式（**）求得；Ev 的求取方法有两个，一是由油田的实际资料统计求得；二
非润湿相驱替润湿相过程中测得的相对渗透率称为驱替
相对渗透率
吸入过程的非润湿相相对渗透率低于排驱过程的非润湿 相相对渗透率 润湿相的驱替和吸入过程的相对渗透率曲线总是比较接 近，可以重合
（2）岩石表面润湿性的影响
1 ）强亲水岩石油水相渗曲线的等渗点的 Sw 大于 50 ％，而
强亲油者小于50％； 2）亲水岩石油水相渗曲线的 Swi 一般大于 20％，亲油者小 于15％； 3）亲水岩石油水相渗曲线在最大含水饱和度（完全水淹）
所以有：
1 1 fw K ro w bs w w 1 1 ae K rw o o
(*)
根据此式绘制的 fw—Sw 关系曲线，称为水相的分流量曲线。 严格地讲，以上求得的水相分流量曲线，应为地层水
的体积分流量曲线，把地层水的体积分流量曲线换算为地
面水的质量分流量曲线，其换算公式为：
fw
