交流电的瞬时值、最大值、有效值和平均值
交流电的瞬时值、最大值、有效值和平均值 交变电流的大小和方向都随时间作周期性变化，所以要准确
描述交变电流的产生的效果，需要用到“最大值、有效值、
瞬时值、平均值”四个物理量。
交流电的“最大值、有效值、
瞬时值、平均值”常称为交流电的“四值”。
这四个类似但
又有区别的物理量，容易造成混乱，理解好“四值”对于学
习交流电有极大的帮助。
一、 准确把握概念
1. 瞬时值：交流电流、电压、电动势在某一时刻所对
应的值称为它们的瞬时值。
瞬时值随时间的变化而变化。
不
同时刻，瞬时值的大小和方向均不同。
交流电的瞬时值取决
于它的周期、幅值和初相位。
以正弦交流电为例（从中性面
开始计时）。
则有：
其瞬时值为：e=E m sinωt
i=I m sinωt u=U m sinωt
2．最大值：交变电流的最大值是指交变电流在一个周
期内所能达到的最大值，它可以用来表示交变电流的强弱或
电压的高低。
以正弦交流电为例。
则有：
E m =nB ωS ，此时电路中的电流强度及用电器两端的电压都具
有最大值，即I m =
r R E m ， U m =I m R 。
3．有效值：交变电流的有效值是根据电流的热效应来定
义的，让交变电流和恒定电流通过相同阻值的电阻，如果在
相同的时间内产生的热量相等，我们就把这一恒定电流的数
值叫做这一交变电流的有效值。
交流电的有效值是根据它的热效应确定的。
交流电流i 通过电阻R在一个周期内所产生的热量和直流电流I通过同一电阻R在相同时间内所产生的热量相等, 则这个直流电流I的数值叫做交流电流i的有效值, 用大写字母表示, 如I、U 等。
一个周期内直流电通过电阻R所产生的热量为：
交流电通过同样的电阻R，在一个周期内所产生热量：根据定义，这两个电流所产生的热量应相等，即
将代入上式i=I m sinωt
4．平均值：交变电流的平均值是指在某一段时间内产生的交变电流对时间的平均值。
对于某一段时间或某一过程，其平均感应电动势：
I t
N E 平均电流→∆∆•=φ=U r R E 平均电压→+=I R •
二、正弦交流电的“四值”之间的关系
1、正弦交流电的有效值与最大值的关系： U=
m m U U 707.02=，I=m m
I I 707.02= 注：I U 是电流、电压的有效值，I m 、U m 是电流、电压的最大值
2、正弦交流电的平均值与最大值和有效值的关系：m m P I I I 637.02
==π，m m P U U U 637.02
==π，I I P 90.0=，U U P 90.0=
注：I p 、U p 是电流、电压的平均值
三、“四值”解题方法小结：
交变电流有四值，即有效值、平均值、最大值和瞬时值．各值何时应用，对照如下情况确定：
（1）在研究电容器是否被击穿时，要用峰值（最大值）．因电容器上标明的电压是它在直流电源下工作时所承受的最大值．
（2）在研究交变电流的功率和产生的热量时，只能用有效值．
（3）在求解某一时刻线圈受到的磁力矩时，只能用瞬时值．
（4）在求交变电流流过导体的过程中通过导体截面积的电量时，要用平均值．。
交流电压的有效值平均值瞬时值最大值
交流电压的有效值、平均值和瞬时值引言交流电是我们日常生活中常见的一种电力形式，它具有周期性变化的特点。
在分析交流电时，我们常常关注其有效值、平均值和瞬时值。
本文将对这三个概念进行详细解释，并探讨它们之间的关系。
交流电的特点交流电是指电流和电压随时间变化而周期性地改变方向和大小的电信号。
在交流电中，电流和电压都是随时间而变化的，且其波形通常呈正弦曲线。
有效值（RMS）有效值又称为均方根（Root Mean Square，简称RMS），是衡量交流电大小的一个重要参数。
它表示一个周期内正弦波振幅平方的平均数，并且与相同大小的直流电产生相同效果。
对于一个正弦波来说，其有效值等于其峰-峰值（peak-to-peak value）除以2倍根号2。
峰-峰值即为波形从最低点到最高点所经历的全部变化。
例如，一个正弦波的峰-峰值为10伏特，则其有效值为10 / (2 * √2) ≈ 3.54伏特。
有效值在电力系统中有着重要的应用，例如计算功率、电流负载等。
平均值平均值是指一个周期内交流电信号的平均数。
对于正弦波来说，其平均值为0，因为正弦波在一个周期内上升和下降的部分面积相等。
然而，在实际应用中，我们通常关注交流电信号的绝对值平均数。
这个平均数可以通过将正弦波进行整个周期的积分，并除以一个周期的长度来计算得到。
对于一个正弦波来说，其绝对值平均数等于其有效值乘以根号2 / π。
即：绝对值平均数 = 有效值* √2 / π。
例如，一个正弦波的有效值为3伏特，则其绝对值平均数为3 * √2 / π ≈1.35伏特。
瞬时值瞬时值是指交流电信号在某一时刻的具体数值。
由于交流电信号是随时间变化的，所以瞬时值可以看作是时间的函数。
对于正弦波来说，瞬时值可以表示为：V(t) = Vm * sin(ωt + φ)其中，V(t)表示瞬时值，Vm表示峰值，ω表示角频率，t表示时间，φ表示相位差。
三者之间的关系在一个周期内，交流电信号的瞬时值是不断变化的，而有效值和平均值则是对这些瞬时值进行综合考虑得到的。
交流电瞬时值和有效值的关系
交流电瞬时值和有效值的关系1. 引言说到交流电，大家是不是感觉有点陌生？别担心，今天咱们就来聊聊交流电的瞬时值和有效值。
听上去高深莫测，其实就像生活中的一杯咖啡，表面上浓烈，但其实里头的道道可多了。
说起来，交流电可不是咱们日常生活中随便听听就能懂的，尤其是瞬时值和有效值这俩小伙伴，听上去像是俩科学家，其实是电流里的“兄弟俩”，让我们一起揭开他们的神秘面纱！2. 交流电的基本概念2.1 瞬时值首先，咱们来聊聊瞬时值。
说白了，就是在某个特定时刻，电流的强度。
就像你今天心情大好，突然冒出个好主意，瞬间灵感迸发，这个灵感就是你那一刻的“瞬时值”。
在交流电里，瞬时值随时间不断变化，像是坐过山车一样，起起伏伏，时而高亢，时而低沉。
这种变化让人看得眼花缭乱，仿佛在看一场精彩的魔术表演。
2.2 有效值接下来我们说说有效值。
这个家伙就有点不同了，简单来说，有效值是一个平均值，表示电流对设备的实际“威力”。
想象一下，咱们把一杯浓咖啡和一杯淡咖啡放在一起，喝起来的感觉完全不一样。
有时候，虽然瞬时值很高，但如果平均下来，可能就不那么给力了。
有效值就像是咱们把一整天的工作量汇总，算出个平均数，给你个靠谱的结果。
3. 瞬时值与有效值的关系3.1 数学关系说到这儿，有个小知识点想跟大家分享。
瞬时值和有效值之间有个关系公式。
有效值其实就是瞬时值的平方平均后再开平方。
听起来挺复杂的，但其实就像你把一堆小石子放到一起，计算出它们的平均大小，然后再捡出最大的那颗。
数学上说起来很拗口，生活中就是一个“合起来变平均”的道理。
3.2 实际应用那么，这个关系到底有什么实际应用呢？比如说，咱们在家里用电器时，通常看到的电压都是有效值。
想象一下，如果你家里的电器只看瞬时值，那可是要闹笑话的！电器可是讲究效率的，不然就像你吃了大餐后再来一杯浓茶，效果可不是很好。
有效值给了我们一个比较稳妥的参考，让我们用电时更省心。
4. 生活中的点滴在生活中，我们无时无刻不在用到交流电。
【全优课堂】2014秋高中物理 第五章 交变电流章末整合课件 新人教版选修3-2
解析： (1)感应电动势的最大值为 Em＝nBωS＝3.14 V. (2)转过 60° 时的瞬时感应电动势为 e＝Emcos 60° ＝3.14×0.5 V＝1.57 V. (3)转过 60° 角过程中产生的平均感应电动势为 3 0.5×0.1×0.1× 2 ΔΦ BSsin 60° E ＝n ＝n ＝100× V＝2.6 V. Δt 1 1 2π T × 6 6 2π (4)电压表示数为外电路电压的有效值 3.14 2 E U＝ · R＝ ×4 V＝1.78 V. R＋r 4＋1
交变电流
专题 1 交流电瞬时值、最大值、有效值、平均值的计算和应用 1．瞬时值：它反映的是不同时刻交流电的大小和方向，瞬时值 是时间的函数，正弦交流电瞬时值表达式为：e＝Emsin ωt，i＝Imsin ωt，应当注意此式表示从中性面开始计时． 2． 最大值： 线圈在匀强磁场中绕垂直于磁场的轴旋转所产生的 交变电流的电动势，其最大值 Em＝nBSω，在考虑电容器的耐压值 时，应根据交流电的最大值．
图 5－2
现将开关 S 闭合， 则图中所有交流电表的示数以及输入功率 的变化情况是( ) A. 、 的示数不变， 的示数增大， 的示数减小，P 入 增大 B. 、 的示数不变， 、 的示数增大，P 入增大 C. 、 的示数不变， 、 的示数减小，P 入减小 D. 的示数不变， 的示数增大， 的示数减小， 的示 数增大，P 入减小
专题 2理想变压器的基本关系和动态分析问题 U1 n1 1．电压思路：变压器原、副线圈的电压之比为 ＝ ；当 U2 n2 变压器有多个副线圈时，只要绕在同一闭合铁芯上，任意两线圈 UP nP 之间总有 ＝ . UQ nQ 2．功率思路：理想变压器的输入、输出功率关系为 P 入＝P 出，即 P1＝P2；当变压器有多个副线圈时，P1＝P2＋P3＋„ I1 n2 3．电流思路：对只有一个副线圈的变压器有 ＝ ；当变压 I2 n1 器有多个副线圈时 n1I1＝n2I2＋n3I3＋„

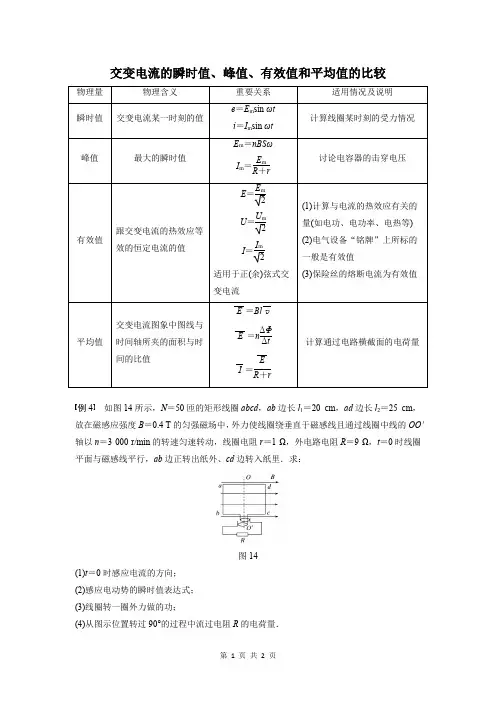

交变电流的瞬时值、峰值、有效值和平均值的比较
交变电流的瞬时值、峰值、有效值和平均值的比较例4如图14所示，N＝50匝的矩形线圈abcd，ab边长l1＝20 cm，ad边长l2＝25 cm，放在磁感应强度B＝0.4 T的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以n＝3 000 r/min的转速匀速转动，线圈电阻r＝1 Ω，外电路电阻R＝9 Ω，t＝0时线圈平面与磁感线平行，ab边正转出纸外、cd边转入纸里．求：图14(1)t＝0时感应电流的方向；(2)感应电动势的瞬时值表达式；(3)线圈转一圈外力做的功；(4)从图示位置转过90°的过程中流过电阻R的电荷量．t ＝0时线圈平面与磁感线平行，ab 边正转出纸外，cd 边转入纸里．答案 (1)感应电流方向沿adcba(2)e ＝314cos (100πt ) V (3)98.6 J (4)0.1 C解析 (1)根据右手定则，线圈感应电流方向为adcba . (2)线圈的角速度 ω＝2πn ＝100π rad/s图示位置的感应电动势最大，其大小为 E m ＝NBl 1l 2ω代入数据得E m ＝314 V 感应电动势的瞬时值表达式 e ＝E m cos ωt ＝314cos (100πt ) V . (3)电动势的有效值 E ＝E m2线圈匀速转动的周期 T ＝2πω＝0.02 s线圈匀速转动一圈，外力做功大小等于电功的大小，即 W ＝I 2(R ＋r )T ＝E 2R ＋r·T 代入数据得W ≈98.6 J.(4)从t ＝0起线圈转过90°的过程中，Δt 内流过R 的电荷量： q ＝N ΔΦ(R ＋r )Δt Δt ＝NB ΔS R ＋r ＝NBl 1l 2R ＋r 代入数据得q ＝0.1 C.。
正弦交流电的三要素
已知 i=sin（1000t+30°）A，求幅度、频率、初相位各自等于多少
四、课堂小结（15min）
t
回顾正弦交流电波形图，在其中找出瞬时值、最大值、有效值、周期、频率、角频率、初
相、相位、相位差
五、布置作业（10min）
河北经济管理学校教案·电工技术基础与技能课程
课本 P153 自我测评 1、2、3
教学过程设计与时间分配
12.2
一、课堂导入与提问（10min） 二、讲授新课（25min）
1.正弦交流电路定义 2.瞬时值、最大值、有效值、平均值定义 3.什么是周期、频率、角频率 4.相位与初相、相位差的区别（重难点） 三、计算举例（30min） 四、课堂小结（15min） 五、布置作业（10min）
任课教师：刘晓彤
河北经济管理学校教案
教案内容 一、课堂导入与提问（10min）
观察直流电与交流电的图像的波形图，思考问题：正弦交流电有哪些特点和要素？如何才 能表示它？
河北经济管理学校教案·电工技术基础与技能课程
二、讲授新课（25min）
任课教师：刘晓彤
1.正弦交流电路定义
如果在电路中电动势的大小与方向均随时间按
i
正弦规律变化，由此产生的电流、电压大小和方向
t
也是正弦的，这样的电路称为正弦交流电路。
2.瞬时值、最大值、有效值、平均值定义
（1）瞬时值：正弦交流电在某一时刻的值称为瞬时值，用 e、u、i 表示
（2）最大值：正弦交流电的最大瞬时值称为最大值（也叫峰值或振幅），用 Em、Um、Im
表示
（3）有效值：交流电流 i 通过电阻 R 在一个周期 T 内产生的热量与一直流电流 I 通过同
单位：赫兹，千赫兹
交流电“四值”辩析
交流电“四值”辩析作者：姜启时来源：《数理化学习·高一二版》2013年第04期交流电的瞬时值、最大值、有效值、平均值的意义不同，只有充分理解其内涵，才能正确运用，减少失误，现例析如下：一、有效值与平均值交流电有效值是利用电流的热效应定义的，即交变电流通过某一电阻时产生的热量与直流电通过同一电阻在相同时间内产生的热量相等，则直流电的数值就是该交变电流的有效值，有效值用来计算电功率、电热等，交变电流表读数和用电器标定值均为有效值.平均值由=nΔΔt计算，而不是两时刻瞬时值的平均数，在交流电的一个周期中，Δt不同，平均值也不同，平均值常用来计算交变电流在一段时间内通过导线截面的电荷量q=t=nΔR，（=R），R为该回路的总电阻.电器元件（电容）的击穿电压为交流的最大值，但保险丝的熔断电流为有效值.图1例1如图1所示，匀强磁场的磁感应强度B =0.5 T，边长L=10 cm的正方形线圈abcd 共100匝，线圈电阻r =1 Ω，线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度ω=2πrad/s，外电路电阻R=4 Ω，求：（1）转动过程中感应电动势的最大值；（2）由图示位置转过60°角时的瞬时感应电动势；（3）由图示位置转过60°角的过程中产生的平均感应电动势；（4）交变电压表的示数；（5）线圈转动一周外力所做的功；（6）由图示位置转过90°角，通过R的电荷量为多少？解析：（1）感应电动势的最大值Em=NBωS = 3.14 V.（2）转过60°时的瞬时感应电动势为e=Emcos60°=3.14×0.5 V = 1.57 V.（3）转过60°角过程中产生的平均感应电动势为=NΔΔt=NBSsin60°T/6=2.6 V.（4）电压表示数为外电路电压的有效值U=ER+r·R=Em/2R+r·R=1.78 V.（5）转动一周外力做功等于电流产生的热量 W=Q=E2R+r T=（Em/2）2R+rT=0.99 J.（6）交变电的周期T=2πω=1 s ， 14周期内通过电阻R的电荷量q=·T4=R+r·T4=nBSR+r=0.1 C.点拨：求电功、电功率、焦耳热以及确定保险丝的熔断电流等物理量时，要用有效值计算.交流电压表、电流表所测的数值均是指有效值，一些交流电器铭牌上所标的额定电压（电流）值也是指有效值. 求一段时间内通过导体横截面的电荷量时要用平均值，即q=t，平均值的计算须用=nΔΔt和=R计算，切记≠E1+E22，平均值不等于有效值.二、有效值与最大值正弦交流电瞬时值随时间做周期性变化，表达式为e=Emcosωt，其电动势最大值Em=NBSω.图2 例2如图2表示一交流电随时间而变化的图象，其中电流的正值为正弦曲线的正半周，其最大值为Im；电流的负值的强度为 -Im，则该交变电流的有效值为多少？解析：在各正半周内交流电为正弦交流，相应有效值I1=Im2；各负半周为方波交流电，相应有效值即为I2 =Im ，取电阻为R ，考虑一个周期内的热效应，设该交变电流的有效值I ，根据有效值的定义有 I2RT=I21RT2+I22RT2，由此得该交变电流的有效值I=I21+I222=32Im.点拨：求交变电流有效值的方法：①I=Im2，U=Um2，E=Em2 计算，只适用于正弦式交流电；②利用有效值的定义计算（非正弦式交流电）；（3）当有电能和其他形式的能转化时，利用能的转化和守恒定律来求有效值.。
单相正弦交流电
单相正弦交流电路之基本物理量与表示方法一、 知识要求1、 掌握正弦交流电的瞬时值，最大值、有效值、平均值、周期、频率、角频率、初相位及相位差的含义、符号、数学式、单位及计算。
2、 掌握正弦交流电的四种表示方法，会作相量图，会用相量法分析、计算正弦交流电路。
二、 复习提要：1、 交流电的产生与概念： （1）、交流电：大小和方向随时间变化的电压、电流或电动势。
周期性交流电：大小和方向随时间作周期性变化的交流电。
周期性交流电分为正弦交流电和非正弦交流电。
（2）、正弦交流电动势的产生。
由单相交流发电机产生如图1： e=Emsin(ωt)或e=Emsin(ωt+φ) φ是线圈平面与中心面的夹角。
2、 正弦交流电的物理量。
（1） 周期、频率、角频率（如图2）周期T ：交流电完成一次周期性变化所需的时间，用T 表示。
频率f ：交流电在1秒内完成周期性变化的次数，用f 表示。
角频率ω：交流电每秒变化的角度。
用ω表示。
三者关系：f=1/T, ω=2π/T=2πf(2)、瞬时值、最大值、有效值、平均值瞬时值：交流电某一时刻的值。
用e u i 表示。
最大值：最大的瞬时值，用Em Um Im 表示。
有效值：让一个交流电和一个直流电流分别通过阻值相同的电阻，如果在相同的时间内产生的热量相等，则把这一直流电的数值叫作这一交流电的有效值。
用E U I 表示。
平均值：指交流电在半个周期内的平均值。
用Eav Uav Iav 表示。
相互关系（以E 为例）：Em Em E 707.02==Em Em Eav 637.02==πEav Eav E 11.122==π（2） 相位、初相位、相位差 设：)sin(ϕω+=t Em e则：相位：t 时刻线圈平面与中心面的夹角，即为)(ϕω+t ，它反映了交流电变化的过程。
φ 中心面a b a ′ b ′ N S 图 1图2初相位：t=0时的相位，即ϕ，它反映了交流电变化的起点，可正可负也可为零。
交流电平均值、瞬时值、最大值、有效值的区别
交流电平均值、瞬时值、最大值、有效值的区别高中分校 林永德在交流电教学中，历届学生对交流电的瞬时值、最大值、有效值、平均值的理解容易出错，有的乱用方式，有的忽视条件，如果在教学中注意以下两个方面，可以有效地防止学生所出的错误。
1．以交流发电模式为主体，揭示概念的实值。
① 发电模式：N 匝线圈，其面积为S ，总电阻为r ，在一匀强磁场中（磁感应强度为B ），绕垂直于B 的轴，以角速度ω匀速转动；即构成交流电源；交流电源通过滑环和电刷引到外电路，即构成交流全电路。
② 概念的理解：A 、最大值，当线圈平面与磁场平行时，出现最大值。
最大电动势Em=NB ωS 最大电流Im=rR Em +，R 两端的最大电压Um=I m ·R 。
B 、瞬时值:交流全路中，其电动势、电流、电压、均随时间发生周期性变化，如从中性面开始计时，其瞬时值分别为：e=Emsin ωt i=Imsin ωt u=Umsin ωtC 、有效值：对于正弦（或余弦）交流电，有效值=2最大值。
即 E=2EmI=2ImU=2UmD 、 平均值： 对于某一段时间或某一过程，其平均感应电动势： I t NE 平均电流→∆∆∙=φ=U rR E 平均电压→+=I R ∙ 2、学生容易出现的错误：（1）有效值的理解：有效值=2最大值，学生容易把条件“正弦或余弦”交流电忽视，对于非正弦或余弦交流电，学生很难建立起电流热效应方程，以求解有效值。
如：求以下交流电的有效值。
学生容易出现以下几种答案： a : U=25, b : U=23c: U=28正确的解法： 建立电流热效应方程： 2.01.031.05222⨯=⨯+⨯RU R R 即： U=17 （V ）（2）平均值的理解：如：交流发电模式中，从中性面开始，转过060，求此过程的平均电动势。
学生容易出现以下错误，把平均电动势理解为电动势的平均值，即E =S NB Em e e ω43260sin 02021=+=+ 正确的解法： E =N πωωπφ2326160cos 0S NB BS BS N t =∙-=∆∆ （3）求解功率或电热用交流电源给外电路供电，在求解功率或电热问题的时候，学生很容易把平均值与有效值混淆。
正弦交流电的瞬时值、最大值、有效值
正弦交流电的瞬时值、最大值、有效值
在了解正弦交流电的瞬时值、最大值和有效值之前我们先来看看前一节课中的正弦交流电电动势波形图，如下右图所示。
这个波形图还可以用数学表达式表示为：
公式中：Em表示为最大值、ω为电角度、e为瞬时值、t表示时间。
由上述公式可见，交流电的大小是随着时间变化而变化的，瞬时值（某一瞬间）的大小在零和正负峰值之间变化，最大值也仅是一瞬间数值，不能反映交流电的做工能力。
于是便引入有效值的概念，其定义为：
如果交流电和直流电分别通过同一电阻，两者在相同的时间内所消耗的电能相等（或所产生的焦耳热相同），则此直流电的数值就叫做交流电有效值的数值。
正弦交流电的电动势、电压、电流的有效值分别以E、U、I表示。
通常所说的交流电的电动势、电压、电流的大小均值它的有效值。
交流电电气设备上标的额定值以及交流电仪表所指示的数值也均为有效值。
理论和实验均已表面、正弦交流电的有效值与最大值之间的关系为：
其他正弦量（电压、电流等）也可以写出文中开头第一个表达式的形式：
电压、电流也都有瞬时值、最大值、有效值。
一般瞬时值用小写字母（如u、i等）表示，最大值用大写字母附有下标m字母表示（如Um、Im）。
有效值用大写字母（U、I）表示。
最大值与有效值的关系为：。
正弦交流电的瞬时值、最大值和有效值
正弦交流电的瞬时值、最大值和有效值
交流电在某一时刻的值称为瞬时值。
电动势、电压和电流的瞬时值分别用小写字母e、u和i表示。
最大的瞬时值称为最大值，也称为幅值或峰值。
电动势、电压和电流的最大值分别用符号Em、Um和Im表示。
在波形图中，曲线的最高点对应的值即为最大值。
交流电的有效值是根据电流的热效应来规定的，让一个交流电和一个直流电分别通过阻值相同的电阻，如果在相同时间内产生的热量相等，那么就把这一直流电的数值叫做这一交流电的有效值。
交流电动势、电压和电流的有效值分别用大写字母E、U和I表示。
计算表明，正弦交流电的有效值和最大值之间有如下关系：
Em=√2E Um=√2U Im=√2I
通常所说的交流电的电动势、电压、电流的值，凡是没有特别说明的，都是指有效值。
例如，照明电路的电源电压为220V，动力电路的电源电压为380V。
用交流电工仪表测量出来的电流、电压都是指有效值；交流电气设备铭牌上所标的电压、电流的数值也都是指有效值。
交流电。
