高压变频器技术协议(2000kW)_rev01
变频器维修技术协议
变频器维修技术协议甲方（委托方）：公司名称：______________法定代表人：____________地址：__________________乙方（服务方）：公司名称：______________法定代表人：____________地址：__________________鉴于：甲方委托乙方对指定变频器进行维修服务，为明确双方权利义务，确保维修工作的顺利进行，根据《中华人民共和国民法典》等相关法律法规，双方经协商一致，达成以下技术协议：第一条维修设备信息待维修变频器品牌：_________________________型号：_________________________序列号：_________________________故障描述：_________________________第二条维修服务内容2.1 乙方应按照国家相关标准、设备制造商维修手册及双方约定的技术要求，对甲方提供的变频器进行全面检查、诊断、维修及测试。
2.2 乙方应提供详细的维修报告，包括故障原因分析、维修过程记录、更换部件清单（如有）及维修后设备性能测试结果。
第三条维修期限与费用3.1 维修期限：自乙方收到待修设备之日起____个工作日内完成（不含待件时间）。
3.2 维修费用：人民币____元（大写：______________________），包括人工费、材料费、检测费、运输费（如有）等全部费用。
如需更换配件，配件费用另行计算。
3.3 付款方式：甲方在乙方完成维修服务并验收合格后____日内支付全部费用。
第四条配件更换4.1 乙方在维修过程中如需更换配件，应事先征得甲方同意，提供配件报价及预计到货时间。
4.2 更换的配件应为原厂正品或经甲方认可的同等质量替代品，乙方应提供配件的出厂证明、合格证或质量保证书。
第五条保密与知识产权5.1 乙方应对在维修过程中接触到的甲方技术资料、商业秘密等信息严格保密，未经甲方书面许可，不得以任何形式向第三方披露。
高压变频调速装置技术协议
高压变频调速装置技术协议甲方与乙方于2023年月日就高压变频调速装置采购项目的设计、制造、调试等有关问题，达成如下协议:作为商务合同的一部分，与合同具有同等的法律效力。
一、目的：为确保此次采购的高压变频调速装置技术性能和安装满足现场使用需求。
二、主要供货范围：(-)供货范围数量及产品技术规格或劳务需求一览表(-)主要配置清单表三、项目技术参数、要求或理化指标（一）需提供一份容量不小于11875kVA（额定电压IOkV）类似项目的业绩合同，要求生产厂家注册资金和实缴资金不低于5000万元人民币。
（-）为保证设备安全，按主电机高压变频软起动要求按照不低于50%启动容量变频装置配套，现场原有一套一拖三变频启动系统，新增一套一拖二变频软启系统为原有一拖三变频软启的备用系统，变频装置需满足一台1900OkW和一台7600kW风机机组的启动需求，移相变压器采用48脉冲整理，功率单元为8级串联，主要元器件如整流桥、IGBT、薄膜电容、风机采用进口品牌。
（三）高压变频器需通过IS09001质量保证体系认，严格按照IS09001质量保证体系进行生产，所有原材料、元器件、印刷电路板等进厂后都必须经过检验或测试，生产过程中每个功率单元都进行耐压、温升及功能试验，整机出厂时通过含变压器在内的空载和带载严格试验。
四、相关设备配置、现场工况条件、介质的说明(-)工况条件1二号高炉电动鼓风机电机，负载为风机；电动机为异步电动机；额定功率1900OkW额定电流1240A额定电压IokV；额定频率50Hz；转速1496rpm;工作制连续；冷却方式上水冷Y接；防护等级机体外壳防护等级为IP44,接线箱IP54；绝缘等级F；结构卧式/单轴伸；启动方式变频软启动；最大转矩/额定转矩2.0；堵转转矩/额定转矩0.5；堵转电流/额定电流6.1A；转子转动惯量1887J(千克.Itf)；效率97.2%；功率因素0.91。
2.450鼓风站E1I2-3离心风机组数据，负载为风机；电动机为异步电动机；额定功率7600kW;额定电流502A；额定电压IOkV;额定频率50Hz；转速1497rpm;工作制连续；冷却方式上水冷-空冷，Y接；绝缘等级F。
高压变频器技术协议
__________有限公司_____风机、___水泵变频调速系统技改项目技术协议需方：__________有限公司供方：深圳市安邦信电子有限公司时间：二00__年___月___日技术协议需方（以下简称甲方）：_______ __ _有限公司供方（以下简称乙方）：深圳市安邦信电子有限公司甲乙双方就________有限公司_______风机用高压变频器使用一事与甲方对该工程项目签订相关技术协议，并遵循深圳市安邦信电子有限公司企业产品标准和相关国家标准，协议内容如下：一、工程内容1、电机设备性能2高压变频器技术性能3高压变频器具有的保护功能过流过压欠压过载缺相电机过载主器件保护等保护功能。
4 供货范围二、AMB-HVI高压变频器主器件的选用及来源三：工程项目的技术要求3．1控制方式：远程/就地控制方式：当控制柜操作板上的“远程/就地”转换开关位置置远程或就地位置时，即在变频主控柜界面或通过客户的DCS信号(要求4－20mA模拟信号)控制电动机的转速。
3．2高压变频器显示的要求：高压变频器本机具有输入电压、输入电流、输出电流，输出频率、频率设定值（现场/DCS）以及保护名称显示，输出频率（4~20mA）接口等，同时界面具有运行、停止、故障指示、故障复位等功能。
3．3高压变频器的环境要求：3.3.1、没有腐蚀性气体和粉尘，没有直射阳光。
3.3.2、温度－10℃－35℃。
3.3.3、湿度：20－90％RH不结露。
3.3.4、海拔1000米以下。
3.3.5、每套高压变频器的所有柜体紧密顺序排列在一起，不可分割放置。
3.3.6、高压变频器房间需密封，房间门和窗进风口处必须装有阻挡粉尘进入的滤尘网。
3.3.7、高压变频器房间侧墙体上部需有散热出风口。
3.3.8、高压变频器房间内必须安装适配降温用的空调。
3.3.9、高压变频器柜体下电缆沟干净、干燥，并有防腐、防水、防鼠等防护措施。
3．4高压变频器的其它要求：高压变频器的防护等级IP20高压变频器的谐波含量：输入≤4%，输出：≤3％商务合同生效后且设计完成后，甲乙双方应就设计方案进行讨论与确认，供方提供设计资料一份，中途若有其它要求，本着应从大局出发，进行合理调整。
变频器技术协议(完整版)
变频器技术协议(完整版)
1. 引言
2. 变频器技术概述
•节能：变频器可以根据实时需求精确调整电机转速，减少能量浪费。
•调速范围广：变频器可以实现电机的无级调速，适应不同工况的需求。
•输出稳定：变频器能够控制输出电压和电流的稳定性，保证设备运行的稳定性和可靠性。
•兼容性强：变频器适用于各种不同类型的电机和负载。
3. 变频器工作原理
变频器主要由整流器、逆变器、滤波器和控制系统组成。
工作原理如下：
1.整流器将交流电源转换为直流电源。
2.逆变器将直流电源转换为可调输出频率的交流电源。
3.滤波器对逆变器输出的交流电进行滤波处理，消除谐波。
4.控制系统根据用户需求，对逆变器输出频率进行调整，控
制电机转速。
4. 变频器的应用领域
4.1 工业自动化
在工业自动化领域，变频器可以实现对电机的精确调速控制。
它
可以应用于输送带、风机、泵等工业设备，减少能耗，提高生产效率。
4.2 新能源领域
变频器技术在新能源领域中有着重要应用。
例如，风电场中的风
机可以通过变频器调速，提高发电效率。
4.3 建筑行业
在建筑行业中，变频器可以应用于电梯、水泵等设备，实现智能
控制和节能效果。
5. 变频器的选择与使用注意事项
•根据实际需求选择适合的变频器型号和规格。
•确保变频器安装牢固，避免振动和松动。
•定期检查变频器的电气接线和冷却系统，确保正常运行。
•严格按照变频器的使用说明操作，避免误操作导致设备损坏。
6. 结论。
10KV1000KW2300KW高压变频器技术协议1
高压变频器技术协议甲方：xxx乙方：xxx1、总则1.1 本规范书适用于高压变频器变频装置。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的技术要求满足甲方的运行要求，卖方应提供符合工业标准和本规范书的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范书经双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜，由双方协商确定。
2、技术要求2.1变频器遵循的主要标准Q/0800SFD001-2011 JD-BP37/38交流电动机变频器企业标准GB 156-2003 标准电压GB/T 1980-1996 标准频率GB/T 2423.10-1995 电工电子产品基本环境试验规程振动（正弦）试验导则GB 2681-81 电工成套装置之中的导线颜色GB 2682-81 电工成套装置之中的指示灯和按钮的颜色GB 3797-89 电控设备第二部分：装有电子器件的电控设备GB 3859.1-93 半导体电力变流器基本要求的规定GB 3859.2-93 半导体电力变流器应用导则GB 3859.3-93 半导体电力变流器变压器和电抗器GB 4208-93 外壳防护等级的分类GB 4588.1-1996 无金属化孔单、双面印制板技术条件GB 4588.2-1996 有金属化孔单、双面印制板技术条件GB 7678-87 半导体自换相变流器GB 9969.1-88 工业产品使用说明书总则GB 10233-88 电气传动控制设备基本试验方法GB 12668-90 交流电动机半导体变频调速装置总技术条件GB/T14436-93 工业产品保证文件总则GB/T15139-94 电工设备结构总技术条件GB/T13422-92 半导体电力变流器电气试验方法GB/T 14549-93 电能质量公用电网谐波IEEE std 519-1992 电力系统谐波控制推荐实施2.2使用环境条件✧存储环境温度：：-10°C～70°C✧运行环境湿度：0°C～40°C✧海拔高度：海拔1000米以下（1000米以上降额运行）✧地震等级：7级✧网电波动范围：+10%~-10%2.3工况概述✧电压等级：10KV✧变频器容量：1250KVA,2800KVA✧负载：风机类✧电机参数：1000KW,2240KW2.4变频器性能参数2.4.1基本参数高压变频调速系统，以高可靠性、易操作、高性能为设计目标。

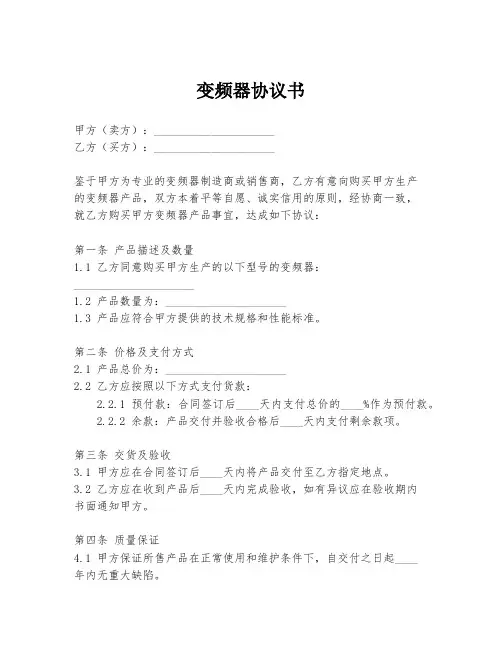

变频器协议书
变频器协议书甲方（卖方）：_____________________乙方（买方）：_____________________鉴于甲方为专业的变频器制造商或销售商，乙方有意向购买甲方生产的变频器产品，双方本着平等自愿、诚实信用的原则，经协商一致，就乙方购买甲方变频器产品事宜，达成如下协议：第一条产品描述及数量1.1 乙方同意购买甲方生产的以下型号的变频器：_____________________1.2 产品数量为：_____________________1.3 产品应符合甲方提供的技术规格和性能标准。
第二条价格及支付方式2.1 产品总价为：_____________________2.2 乙方应按照以下方式支付货款：2.2.1 预付款：合同签订后____天内支付总价的____%作为预付款。
2.2.2 余款：产品交付并验收合格后____天内支付剩余款项。
第三条交货及验收3.1 甲方应在合同签订后____天内将产品交付至乙方指定地点。
3.2 乙方应在收到产品后____天内完成验收，如有异议应在验收期内书面通知甲方。
第四条质量保证4.1 甲方保证所售产品在正常使用和维护条件下，自交付之日起____年内无重大缺陷。
4.2 如产品在质保期内出现质量问题，甲方负责免费维修或更换。
第五条违约责任5.1 如甲方未能按时交付产品，应向乙方支付违约金，违约金为迟延交付产品总价的____%。
5.2 如乙方未能按时支付货款，应向甲方支付违约金，违约金为迟延支付货款金额的____%。
第六条争议解决6.1 因本协议引起的或与本协议有关的任何争议，双方应首先通过友好协商解决。
6.2 如果协商不成，双方同意提交至甲方所在地人民法院通过诉讼方式解决。
第七条其他7.1 本协议的修改和补充应以书面形式进行，并经双方授权代表签字盖章后生效。
7.2 本协议一式两份，甲乙双方各执一份，具有同等法律效力。
甲方（盖章）：_____________________授权代表签字：_____________________日期：____年____月____日乙方（盖章）：_____________________授权代表签字：_____________________日期：____年____月____日。
2023变频器技术通用协议(完整版)
变频器技术协议(完整版)1. 引言变频器技术协议是为了确保变频器设备的正常运行和系统的稳定工作而制定的。
本文档旨在提供变频器技术相关的规范和指导，以确保设备的安全性、可靠性和性能达到预期要求。
2. 范围本协议适用于所有负责使用、维护和管理变频器设备的相关人员和组织。
3. 术语下面列出了本文档中使用的一些常见术语的定义：•变频器：用于调节电动机转速的设备，通过改变电源频率来控制电动机的运行速度。
•变频器技术：涉及变频器的设计、安装、调试和维护等方面的技术。
•频率：电源的输出频率，用赫兹表示。
•功率：电动机的输出功率，用千瓦表示。
•PID：Proportional-Integral-Derivative（比例-积分-微分）控制算法，用于闭环控制中。
4. 设备规范4.1. 型号和规格变频器设备应根据使用需求选择合适的型号和规格，包括输入电压、输出功率、频率范围等。
4.2. 安装要求•变频器应安装在干燥、无腐蚀性气体和震动的环境中。
•变频器设备应固定在牢固的支撑结构上，以确保不会发生倾倒或移动。
•安装位置应提供足够的空间，以保证空气流通和散热。
4.3. 接线和电气安全•变频器的电源线应按照相关标准进行选取，并确保正确接线。
•所有接线应牢固可靠，接触良好，防止电气故障和火灾。
•安装时应确保设备与地面之间的电气接地良好，以提供更好的安全保护。
4.4. 运行环境•变频器设备应在规定的温度范围内运行，以确保其稳定和可靠性。
•室内设备应避免阳光直射，避免与腐蚀性气体接触，避免尘埃积累。
•室外设备应采取合适的防护措施，防止雨水、雪水和灰尘进入。
5. 设备操作与维护指南5.1. 运行指南•变频器设备应按照正确的操作方法启动和停止。
应详细阅读设备的操作手册并按要求操作。
•运行中应监测设备的运行状态，如电流、温度和速度，及时发现异常并采取相应的措施。
5.2. 维护指南•定期检查变频器设备的外观和连接件，确保无松动、氧化等现象。
AB公司高压变频器_Rev01
电流谐波次数
总体谐波含量 THD
5
7
11
13
17
19
23
25
6
0.175 0.11 0.045 0.029 0.015 0.009 0.009 0.008 25-28%
12
0.026 0.016 0.045 0.029 0.002 0.001 0.009 0.008 >10%
18
0.026 0.016 0.007 0.004 0.015 0.009 0.001 0.001 <5%
• 水泥(高温风机、收尘器风机、窑主传、原料磨风机、窑风机…)
拉法基水泥厂，双马水泥厂，浙江水泥厂，重龙水泥，珠江水泥，烟台东源水泥,…
• 水厂(给水泵、取水泵、净水泵、污水泵…)
太仓水厂，扬子水厂，常熟水厂，张家港水厂（SMC），香港DSD污水厂，扬州水厂，苏州水厂, 南通水厂，上海原水…
• 矿山（排水泵、 皮带机、 排风机…）
干式变压器， 与变频器并排安装
18 脉冲 隔离变压器
PowerFlex7000 18脉冲
中压变频器
干式变压器， 与变频器分式安装
VFD
M
油浸式变压器， 在变频器室外安装
电网电压等级：2.4kV-13.8kV 变频器/电动机电压等级：2.3kV-6.6kV
建议变压器与变频器分室安装，可以降低变频
器室的温度、噪音、占地面积及冷却系统的采 购运行成本。
干式变压器， 内置于变频器柜内
仅适用于低功率A型柜
38
双PWM “高－高”方案 —无需输入和输出变压器，性能卓越
40 20
0
120 100
80
% Pressure 60
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2000kW10kV进/6kV出 高压变频调速装置 技术方案张家港创远科技有限公司本 卷 目 录1 技术规范 (3)2 供货及工作范围 (144)3 技术资料及交付进度 (166)4 标志、包装、运输和保管 (17)5 交货进度 (18)6 现场试验 (19)7 西门子高压变频器相关设计资料 (20)附件1技术规范西门子完美无谐波高压变频器的主要特点z全球高压变频知名品牌，可靠性极高，超过十年的安全运行经验。
z性能优异，输入和输出谐波极少(36脉冲整流、13电平逆变)z内部变压器为干式，绝缘等级为H级，高于普通的F级，可靠性高，维护简单z适应电网波动要求，电网电压可下降至55%，变频器仍能继续工作而不跳机z电压源型高压变频器、几乎在整个速度段输入功率因素大于0.95z体积(包括变压器在内)最小，土建成本降低z高-高结构，直接输出6kV高压，不对电机作任何改动z带中心点漂移的功率单元旁路技术（选件）z中文PC操作界面，给用户带来方便z变频器效率高，高于98.5%z防护等级高IP31，高于普通的IP20，对用户的环境要求低z环境湿度可达95%z西门子完美无谐波高压变频器在上海有服务中心和备件中心，24小时响应用户z西门子完美无谐波高压变频器业绩最多，国内最大业绩12500KW，国外最大业绩60000KW西门子完美无谐波高压变频器原理完美无谐波高压变频采用若干个低压PWM变频功率单元串联的方式实现直接高压输出。
该变频器具有对电网谐波污染极小，输入功率因数高，输出波形质量好，不存在谐波引起的电机附加发热、转矩脉动、噪音、dv/dt及共模电压等问题的特性，不必加输出滤波器，就可以使用普通的异步电机，包括国产电机。
高压变频器的系统图如下：图1 完美无谐波高压变频器系统示意图功率单元结构：图2 功率单元结构示意图10KV电网电压经过副边多重化的隔离变压器降压后给功率单元供电，功率单元为三相输入、单相输出的交直交PWM电压源型逆变器结构，实现变压变频的高压直接输出，供给高压电动机。
每相由6个额定电压为630V的功率单元串联而成，输出相电压达3780V，线电压达6.6KV，每个功率单元分别由输入变压器的一组副边供电，功率单元之间及变压器二次绕组之间相互绝缘。
二次绕组采用延边三角形接法，实现多重化，以达到降低输入谐波电流的目的。
对于6kV电压等级变频而言，就是36脉冲的整流电路结构，输入电流波形接近正弦波。
由于输入电流谐波失真很低，变频器输入的综合因数可达到0.95以上。
下图为该变频器的输入电压、电流。
图3 变频器输入电压及电流逆变器输出采用多电平移相式PWM技术，6.6kV输出相当于13电平，输出电压非常接近正弦波，dv/dt很小。
电平数的增加有利于改善输出波形，由谐波引起的电机发热，噪音和转矩脉动都大大降低，所以这种变频器对电机没有特殊要求，可直接用于普通异步电机，不需要输出滤波器。
下图为变频器输出电压电流波形。
图4 电机输入线电压及电流与采用高压器件直接串联的变频器相比，由于不是采用传统的器件串联的方式来实现高压输出，而是采用整个功率单元串联，器件承受的最高电压为单元内直流母线的电压，可直接使用低压功率器件，器件不必串联，不存在器件串联引起的均压问题。
功率单元中采用的低压IGBT功率模块，驱动电路简单，技术成熟可靠。
功率单元采用模块化结构，同一变频器内的所有功率单元可以互换，维修也非常方便。
这一系列变频器目前正在全世界得到广泛应用。
西门子完美无谐波高压变频器主回路及系统组成对于永钢集团风机2000kW高压变频调速装置，我方推荐使用西门子完美无谐波系列(Perfect_Harmony)高压变频器。
该系列变频采用若干个低压PWM变频功率单元串联的方式实现直接高压输出。
该变频器具有对电网谐波污染极小，输入功率因数高，输出波形质量好，不存在谐波引起的电机附加发热、转矩脉动、噪音、dv/dt及共模电压等问题的特性，不必加输出滤波器，就可以使用普通的异步电机，包括国产电机。
1、变频调速装置高压变频系统图如下：系统主回路结构图变频设备基本部件z36脉冲二极管整流，13电平IGBT/PWM逆变z一体式输入干式隔离变压器，内部含测温元件z保护等级IP31，整个变频系统采用空冷z高压柜门保护连锁z带工业以太网和MODBUS485通讯接口变频器满足下列标准:IEC 76 Power Transformer;IEC 529 Protection Classes of Cases （IP code）;IEC 1131/111 PLC Correlative norms;IEC 68 Correlative tests;IEC68-2-6 抗振动标准IEC68-2-27 抗冲击标准IEC 1175 Design of signals and connections;IEC 801 Electro-magnetic radiation and anti-surge-interference;IEC 870 Communication protocol;IEC1000-4-2 EMC抗干扰标准IEC1000-4-3 EMC抗干扰标准IEC1000-4-4 EMC抗干扰标准IEC1000-4-5 EMC抗干扰标准IEC1800-3 EMC传导及辐射干扰标准EN50082-2 工业环境的一般标准IEEE519 电气和电子工程师学会89/336EC CE标志NFPA 70 State Electrical Appliance Code;NFPA 77 Recommended anti-electrostatic methods;NFPA 78 Specifications to protect from thunder;NFPA 496 Standard of Electric Equipment Charge and Positive Pressure Case Body in Danger Area;OCMA NWGIREV2 Noise Level Norms;ISO/IEC 11801 International electrical wiring;NEMA American National Electrical Manufacturer Association; GB 12326 电能质量 电压允许波动和闪变GB/T 14549 电能质量 公用电网谐波GB 1094.1~1094.5 电力变压器GB 6450 干式变压器GB/T 10228 干式电力变压器技术参数和要求GB17211 干式电力变压器负载导则GB311.1 高压输变电设备的绝缘配合DL/T 620 交流电气装置的过电压保护和绝缘配合GB/T 3859.1 半导体变流器 基本要求的规定GB/T 3859.2 半导体变流器 应用导则GB/T 3859.3 半导体变流器 变压器和电抗器变频器基本性能z变频器为高-高结构，6000V直接输出，不需输出升压变压器，输出为单元串联移相式PWM 方式，输出相电压至少为13电平，线电压至少为25电平z系统一体化设计，包括输入干式隔离变压器，变频器等所有部件及内部连线，用户只须连接高压输入、高压输出、低压控制电源和控制信号线即可。
整套系统在出厂前进行整体测试z36脉冲整流输入符合并优于IEEE519～1992及GB/T14519～93标准对电压失真和电流失真最严格的要求z在20～100%的负载变化情况内达到或超过0.95的功率因数(无需功率因数补偿装置)z无需滤波器变频器就可输出正弦输出电流和电压波形，对电机没有特殊的要求，可以使用普通异步电机，电机不必降额使用。
具有软起动功能，没有电机启动冲击引起的电网电压下跌，可确保电机安全、长期运行z变频装置输出波形不会引起电机的谐振，转矩脉动小于0.1%。
可避免风机喘振现象。
变频器有共振点频率跳跃功能z变频装置对输出电缆长度无任何要求，电机不会受到共模电压和dv/dt的影响z变频器可在输出不带电机的情况下进行空载调试，也可在没有6KV高压情况下用低压电进行空载调试z控制采用无速度传感器矢量控制，起动转矩可达150%z变频器对电网电压波动有极强的适应能力，电压下降45%仍可降额运行z变频器效率为98.5%z控制系统采用全数字微机控制，有自诊断功能z电机参数自动检测、控制系统参数自动优化z变频器功率单元和主控系统通讯采用光纤连接，具有很高的通信速率和抗干扰能力，安全性好z控制系统具有在线检测变频器输入电压、电流、输入有功功率、无功功率、输入功率因素、累计用电量、输出电压、电流、功率、频率、电机转速等z频率精度：±0.5%(所有因素下)z过载能力为120%，1分钟/10分钟，完全满足泵类和风机类负荷要求z调速范围：0～100%连续可调z加/减速时间0.1～3200 秒(根据负载情况可设定)z输出频率0～120HZ(根据电机情况可设定)z环境温度为-15～+40°C，95%相对湿度，海拔1000米以下变频器抗地震能力为7级，振动0.5Gz临界速度可跳过(共3组，可任意设定)z用户可调的数字表，可显示速度，电流，电压，功率，用电度数等变频器控制接口(可按用户要求扩展)z2路4～20mA或0～10V模拟量输入z4路4～20mA模拟量输出或0～10V用以输出电机电压，电流和频率等指示信号(可程序修改)z7点开关量无源输入：自动起动/停止，手动起动/停止，紧停，复位等z7点开关量无源输出：变频器就绪，运行，故障等(容量220VAC/1A)z1点开关量无源输出：容量220VDC/5Az变频器带有MODBUS485通讯接口和以太网接口，可以将功率因素、输出频率、输出电压等参数通过通讯接口传送至PLC或DCS结构z变频器的功率单元为模块化设计，可以从机架上抽出，移动和更换，所有单元可以互换，更换单元不须专用工具，更换一个单元的时间一般小于10分钟。
z逆变器侧采用高开关频率的IGBT器件，保证良好的输出波形z输入侧的隔离变压器能保护电机不受共模电压的影响z整个变频系统采用空冷z变频系统正面开门，可靠墙布置保护z变频装置有过电压，过电流，欠电压，缺相，变频器过载，变频器过热，电机过载，输出接地，输出短路等保护功能z变频装置有隔离变压器的各种保护z变频器带转速跟踪再起动功能变频器的主要技术数据（含变压器）序号规 范 单位 参数 备注 1 使用标准 NEMA，ANSI，IEEE,IEC等2 型式及型号 完美无谐波系列6SR3502-6MF42—7BF0(2000kW)3 制造商及产地 西门子 上海4 安装地点 室内 室内柜装式5 技术方案 单元串联多电平PWM电压源6 对电动机要求 适用于普通异步电机 B级绝缘即可7 输出滤波器是否标准配置 不需要8 变频装置输入侧有无熔断器 功率单元三相输入侧有熔断器保护9 额定输入电压/允许变化范围 kV 10+10% 降额运行允许下降45%10 系统输入电压 kV 1011 变频装置输出电压/变化范围 kV 6/0～612 额定容量 kW 200015 谐波 满足IEEE519-1992和GBT14549-93标准36脉冲整流16 变频装置效率 98.5%17 系统总效率（含变压器） ＞97% 满载18 可靠性指标（平均无故障工作时间）H 7500019 输入侧功率因数 0.95 调速范围内20 控制方式 无速度传感器矢量控制序号规 范 单位 参数 备注 21 控制电源 380VAC，3相，20A整流形式 36脉冲整流22功率元件参数/厂家 二极管/EUPEC逆变形式 13电平PWM逆变23功率元件参数/厂家 IGBT/POWEREX or EUPEC24 传动象限 二象限25 电隔离部分是否采用光纤电缆 是26 噪声等级 <75dBA（1米处）27 冷却方式 强制空冷28 冷却器安装位置 顶部安装29 冷却器工作方式 连续工作30 冷却器平均无故障工作时间 H 18000031 标准控制连接 RS485 MODBUS RTU 标准工业通讯接口32 模拟量信号（输入）规格及数量 4-20mA或0-10V 2路33 模拟量信号（输出）规格及数量 4-20mA或0-10V 4路34 开关量信号（输入）规格及数量 7点220VAC，1A，7点 可扩展 35 开关量信号（输出）规格及数量220VDC，5A，1点 可扩展36 防护等级 IP3137 操作键盘 触摸键盘，LCD显示38 界面语言 键盘为英文界面， PC界面可以是中文39 变频装置重量（含变压器） Kg 7200kg40 盘前维护或盘后维护 盘前维护41 是否需要输出滤波器 不需要42 是否提供输出滤波器 不需要43 售后服务的承诺 对用户的有关变频器问题，西门子技术工程师可以在24小时内响应附件2供货及工作范围1. 供货范围1.1设备供货清单（表一）序号 设备名称 型号规格 单位数量 制造厂 备注1 西门子完美无谐波高压变频器（2000kW，260A输出电流，含2750kVA整流变压器）6SR3502-6MF42—7BF0 台 1 西门子1.2随机备品配件清单（表二）序号名称型号规格单位数量产地制造厂备注1 单元快熔个3个/台美国GOULD 注：随机备品配件是指安装、调试、试运行时所需的配件和设备质保期内（商业运行后12个月，或变频器出厂后18个月）设备运行维护所需的备品备件。
