光控电路设计
电子课程设计
（光控路灯控制器设计）
信息工程学院专业：交通工程（交通控制与管理）班级：130711 学号：3113002068 姓名：杨静安
光控路灯控制器设计
一、任务：设计制作一个光控路灯控制器
二、功能：当有日光和强光照射时，路灯不亮，当无日光和强光照射时，路灯自动点亮
三、设计意义：光控控制路灯可减去人工手动操作环节和费用，实现智能控制，当光线不足是自动亮灯，可保证道路上车辆行驶的安全性，当光线充足时，灭灯，充分利用到资源，考虑四季昼夜变化不一，智能和定时控制更具优势。
四、课程开展以及工作流程：首先利用软件电路图转化成pcb图，然后将pcb图打印并转印到电路板，接着进行腐蚀、打孔、电焊的一系列的步骤，电路板基本完成，然后进行反复调试，检查错误从而达到课程要求
五、方案的论证和设计：
电子元件：电阻、光敏电阻、电解电容、瓷片电容、二极管、稳压二极管、发光二极管、三极管、继电器
设计光控控制电路核心是利用光敏电阻来支撑电路的感光控制，利用光照强度为传感器，目前最为常用且性价比较高的就是光敏电阻，利用其光线较强时，电阻值较低，而光线较暗时则电阻较大的特点，利用电桥，可将光线信号换成电信号，再通过电压比较器等方式，可以有效地完成控制需要。
这类设计中，只要能将光线信号取出，整个设计也就完成了大半，至于控制部分的设计，可采用继电器输出，这样就算驱动较大的路灯负载，只需再加接触器便可。
在本系统的设计
中，如何提高系统在光线临界状态的稳定性，是设计的难点。
由于光敏电阻的电阻值变化是连续的，因此在靠近临界点时，容易造成不稳定，在设计中若能用运放电路来完成处理，则可将运放接成电压比较器的方式，这样可以完成较为精确的起控；若采用分立元件来处理，可以采用稳压管来稳定工作点，只有当分压大于稳压管的击穿电压时，电路才能起控。
电子元件清单：
电路PCB图
六：在设计过程中遇到的困难有：
设计电路时保证正确，能够实现基本的功能，PCB封装方面掌握得不太熟练，布线错误多，多练以完善电路，电焊时出现下锡不够或太多，要吸走和重新下锡，安装元件正负极调转，要重新接过。
七：设计的收获：经过这次的课程设计，终于感受到电路板完整的制作工程，虽然过程很漫长和困难，但当完成了之后成就感很大，过程中不仅锻炼了我们的动手能力和合作能力，更是培养了专业技能素
养，增强了我的自学能力和独立能力。

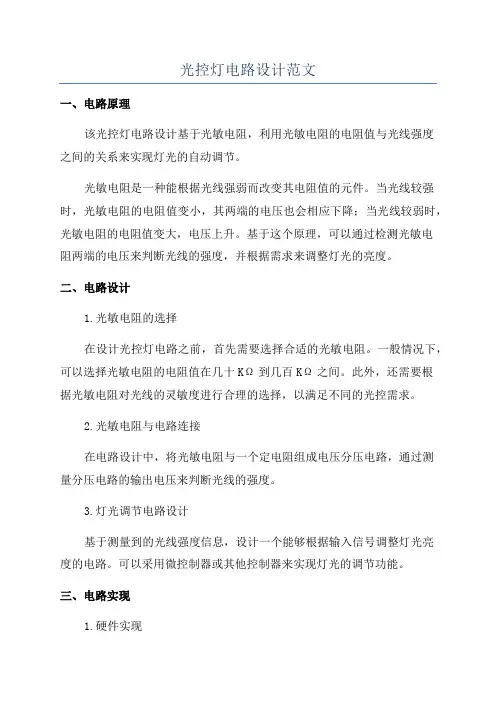

光控灯电路设计范文
光控灯电路设计范文一、电路原理该光控灯电路设计基于光敏电阻，利用光敏电阻的电阻值与光线强度之间的关系来实现灯光的自动调节。
光敏电阻是一种能根据光线强弱而改变其电阻值的元件。
当光线较强时，光敏电阻的电阻值变小，其两端的电压也会相应下降；当光线较弱时，光敏电阻的电阻值变大，电压上升。
基于这个原理，可以通过检测光敏电阻两端的电压来判断光线的强度，并根据需求来调整灯光的亮度。
二、电路设计1.光敏电阻的选择在设计光控灯电路之前，首先需要选择合适的光敏电阻。
一般情况下，可以选择光敏电阻的电阻值在几十KΩ到几百KΩ之间。
此外，还需要根据光敏电阻对光线的灵敏度进行合理的选择，以满足不同的光控需求。
2.光敏电阻与电路连接在电路设计中，将光敏电阻与一个定电阻组成电压分压电路，通过测量分压电路的输出电压来判断光线的强度。
3.灯光调节电路设计基于测量到的光线强度信息，设计一个能够根据输入信号调整灯光亮度的电路。
可以采用微控制器或其他控制器来实现灯光的调节功能。
三、电路实现1.硬件实现将光敏电阻与定电阻连接成电压分压电路，输入电压接到分压电路的输出端，通过ADC转换将电压值数字化，转换后的数字量可以用来判断光线的强度。
然后，通过控制电源模块的输出电压来调节灯光的亮度。
控制电源模块可以使用PWM调光，也可以使用可变电阻来实现灯光的调节。
2.软件实现在软件方面，可以使用C语言、Python等编程语言来实现灯光的调节算法。
通过读取光线强度的数字量，根据预先设定的调节规则，控制电源模块输出的电压来实现灯光的调节。
四、电路优化为了提高光控灯电路的稳定性和精度，可以对电路进行进一步优化。
例如，在光敏电阻的输入端添加滤波电路，以减少外界干扰；采用高精度的ADC转换器，提高光敏电阻电压的测量精度。
此外，还可以根据具体的应用需求，在电路设计中加入其他功能模块。
例如，增加可调节亮度的范围，增加时间控制功能等。
综上所述，光控灯电路设计是一项基于光敏电阻的智能化灯光控制系统，能够根据光线强度自动调节灯光亮度。
声光控电路设计实验报告
声光控电路设计实验报告本次实验设计了一个声光控电路，其具有根据声音信号的强弱控制LED灯的亮度，并且在环境噪声较强时能够自动调整。
实验目的：1. 掌握声光控电路的基本原理；2. 了解声音传感器的工作原理；3. 掌握光敏电阻的工作原理；4. 学会运用运放、三极管等电子元件进行电路设计。
实验材料：1. 声音传感器模块；2. 光敏电阻；3. NPN三极管；4. 运放；5. LED灯；6. 面包板、电子元件、导线等。
实验原理：本次实验的声光控电路采用声音传感器和光敏电阻，通过运放、三极管等电子元件进行电路设计，控制LED灯的亮度。
声音传感器可以将声音信号转换为电信号，这个信号的强度与声音的大小有关系。
而光敏电阻可以感受到周围光线的强度，通过调节其阻值可以改变反光的强度。
首先将声音传感器输出的电信号经过运放进行放大处理，同时通过三极管将输出信号转化为模拟电压信号。
光敏电阻与一个电阻串联起来组成一个电压分压电路，利用其反射光的变化来改变电阻的阻值，从而改变整个电压分压电路的电压值。
将放大后的声音信号和受光影响的电压信号加在一起之后，通过另一个运放进行二次放大，从而得到控制LED灯亮度的电信号。
具体的电路图如下：
陕西航空职业技术学院毕业设计（论文）论文题目：光控照明电路的设计所属系部：电子工程学院指导老师：职称：高级讲师学生姓名：班级、学号:专业：电气自动化技术年月日陕西航空职业技术学院毕业设计（论文）任务书题目：光控照明电路的设计任务与要求：能对周围的光线做出反应，即当周围的光线较弱（以人的感官为主）时；能自动打开照明装置，当周围的光线较强时自动关闭照明装置；能控制功率为1000W的照明装置。
时间：年月日至年月日所属系部：电子工程学院学生姓名：学号：专业：电气自动化技术指导单位或教研室：电子技术教研室指导教师：职称：年月日摘要对采用光敏二极管和照明控制继电器为基本元件组成的照明光控制电路进行了研究。
光控照明电路，能根据光照的强弱自动调节灯光的亮暗程度，具有灵敏、低耗、性能稳定、使用寿命长、节能等特点。
介绍了其电路组成、工作原理和参数设计。
关键词：光敏二极管、继电器目录目录 (4)1 绪论 (4)2 毕业设计的题目与要求 (5)3 设计方案 (7)1方案一：光控电子开关 (7)2方案二：光敏电阻 (8)3方案三：光敏电阻 (9)4 电路设计 (12)结束语 (16)谢辞 (17)参考文献 (18)1 绪论随着我国经济的迅猛发展，国民对电能的使用日益提高，于此而来的就是电能的浪费。
目前国内路灯照明光源一般采用高压钠灯、高压汞灯和金属卤化物灯。
常出现开得早，关灯晚；或者开灯晚，关灯早的现象。
不仅造成巨大的电能浪费、影响人们的日常生活，而且由于不及时开灯，一些交通事故频频发生，给国民经济带来一大笔不必要的损失，更是损害了我们的人身安全、财产安全，甚至一些小的街道黑灯瞎火的街道会出现抢劫等犯罪现象，由此小小的路灯引发的一系列连锁效应导致损害一个城市的城市形象、影响了社会治安和交通安全，从而影响了城市的投资环境。
总之，随着城市改造步伐的加快，基础设施的建设越加的完善，无论是大的国道、高速，还是小的马路、街道，大大小小的路灯是必不可少的，调查结果表明，街道路灯用电情况已经大到不容我们忽视的地步，现有的路灯管理方式方法已远远不能满足城市道路发展与管理的需求，必须依靠现代化的高科技管理手段。
光声控灯电路图大全(八款光声控灯电路设计原理图详解)【可编辑全文】
可编辑修改精选全文完整版光声控灯电路图大全（八款光声控灯电路设计原理图详解）光声控灯电路图（一）光控灯照明线路如图1-1-8所示。
220V交流电压经电容C1降压，整流桥堆UR进行全波整流，电容C2滤波，稳压二极管稳压后变成直流电压。
光敏电阻RG白天电阻很小，向电容C3充电的脉冲信号很小，无法触发晶闸管导通，灯泡EL回路不通，灯泡EL不亮；夜幕降临时，光敏电阻的暗阻很大，向电容C3充电脉冲信号很大，可以触发晶闸管的门极，使晶闸管导通，这时继电器线圈得电，串联在灯泡EL回路的继电器常开触点接通，则灯泡EL点亮。
调节电位器RP可以调节给门极的触发信号的大小，就调节了晶闸管的导通角，从而控制了灯泡RP可以调节给门极的触发信号的大小，就调节了晶闸管的导通角。
光声控灯电路图（二）声控灯照明线路如图1-1-7所示。
声控灯照明线路由传声器BM、声音信号放大、半波整流、光控、电子开关、延时和交流开关7部分电路组成。
传声器和VT1、R1-R3、C1组成声音放大电路。
C2、VD1和VD2、C2构成整流电路，把声音信号变成直流控制电压。
R4、R5和光敏电阻RG组成光控电路，当光照射在RG上时，其阻值变小，直流控制电压衰减很大，VT2截止。
VT2、VT3和R7、VD3组成电子开关。
平时，即有光照时，VT2、VT3截止，C4上无电压，单向晶闸管VTH截止，灯泡EL不亮。
在VTH截止时，直流高压经R9、VD4降压后加到C6上端，对C6充电，当充到12V后VS击穿确保C6上的电压不超过15V。
当没有光照射到RG上时，RG阻值很大，对直流控制电压衰减很小，VT2、VT3导通，VD3也导通，C4、C5开始充电，电压徐徐上升。
R8、C4和单向晶闸管VTH组成延时和交流开关。
C4通过R8将直流触发电压加到VTH门极，VTH导通，继电器K线圈得电，串在EL支路的继电器K常开触点接通，灯泡EL点亮。
灯泡点亮的时间长短由C4、R8的参数决定，按电路图1-1-7所给出的元器件数值，在灯泡点亮约40S后，VTH截止，灯EL熄灭。
光控led电路设计实验报告
光控led灯电路设计实验报告小组成员：目录光控led灯电路设计实验报告 (1)电路原理 (1)原件清单 (3)功能描述 (3)作品照片....................................................................................................错误!未定义书签。
项目开发笔记 (3)感想感悟 (5)电路原理1、原理图2、电路原理：R1和R2构成分压电路，当环境光线较强时，光敏电阻阻值较小，R2上的电压较小，无法使三极管Q1导通，此时三极管的集电极没有电流通过，发光二极管DS不亮。
当光线较暗时，光敏电阻R2上的电压较大，Q1导通，从而使得DS发光。
3、元件选择：Q1选择常用的9013，必要时可以用两个并联在一起，DS选用高亮度的发光二极管，R1选用多圈电位器，R2选用常用的塑封光敏电阻。
4、电路调试：连接好电路后，用小螺丝刀调节R1的阻值大小，使得光线较亮时发光二极管熄灭，较暗时发光二极管点亮。
5、相关知识点：三极管三极管可以看做是一个电流控制器，也就是说使用基极较小的电流控制通过集电极的电流。
三极管有一个参数叫直流放大倍数β，就是说如果基极流过的电流是Ib则流过集电极的电流Ic=β*Ib。
这样一来就实现了放大的功能。
这个例子中利用的是三极管放大的极限状态，要么让Ic很大，要么让Ic几乎为0。
这样一来就相当于一个开关了。
对于NPN型的硅三极管，当基极和发射极之间的电压高于0.7伏时，就称之为导通，这时，基极就有电流通过了，就可以控制集电极的电流了。
PNP型的刚好相反，基极和发射极之间的电压要小于-0.7伏，才能导通。
原件清单名称型号数量电位器3296 1光敏电阻 1纽扣电池CR2032 1电池架 1Led灯 5功能描述在强光下led灯保持熄灭的状态，在弱光下led灯将会发光。
项目开发笔记1、选题考虑基于大一所学的电路基础以及为了实践焊接技术，我们小组选择了一个较为简单的光控led灯电路，基于网上的现有电路图将其变成实际设备。
光控报警器电路设计
光控报警器电路设计
首先，我们需要一个光敏电阻。
光敏电阻是一种半导体材料，它的电
阻值会随着光照强度的变化而变化。
在光照较弱时，光敏电阻的电阻值较高，而在光照较强时，光敏电阻的电阻值较低。
接下来，我们需要一个比较器。
比较器是一种电子元件，可以比较两
个电压的大小，并输出一个高电平或低电平的信号。
我们将光敏电阻的电
压和一个参考电压（可以通过电位器来调节）输入到比较器中进行比较。
当光敏电阻的电压大于参考电压时，比较器输出一个高电平的信号。
反之，当光敏电阻的电压小于参考电压时，比较器输出一个低电平的信号。
接下来，我们将比较器的输出连接到一个声音发生器。
当比较器输出
高电平时，声音发生器发出警报声。
当比较器输出低电平时，声音发生器
停止发出警报声。
最后，我们可以添加一些辅助电路来增加光控报警器的功能。
例如，
我们可以添加一个可调节的延时器，使报警器延迟一段时间后才开始响。
我们还可以添加一个可调节的报警器灵敏度电路，使报警器能够适应不同
光照强度的环境。
总的来说，光控报警器电路的设计主要包括光敏电阻、比较器、声音
发生器和一些辅助电路。
通过对光敏电阻的电压进行比较，可以实现根据
光线强弱发出警报的功能。
这种电路设计简单、成本低廉，可以广泛应用
于各种需要光控的报警装置中。
光控照明电路设计电路
光控照明电路设计电路光控照明电路是一种智能化的照明系统，能够根据环境光照的变化自动调节照明亮度，提高能源利用效率，降低能源消耗。
本文将介绍光控照明电路的设计原理和步骤。
首先，光控照明电路的核心部件是光敏电阻。
光敏电阻是一种能够根据光照强度变化而改变电阻值的元件。
当环境光照强度变高时，光敏电阻的电阻值变小；反之，当环境光照强度变低时，光敏电阻的电阻值变大。
通过检测光敏电阻的电阻值，我们可以得到当前环境的光照强度。
设计光控照明电路时，首先需要选择合适的光敏电阻。
根据光敏电阻的特性曲线和工作电压，选择合适的光敏电阻，以确保在不同光照条件下，电路能够正常工作。
接下来，需要设计一个比较器电路。
比较器电路的作用是将光敏电阻的电阻值与一个预设的阈值进行比较，来判断当前环境的光照强度是否达到设定的要求。
当光敏电阻的电阻值低于阈值时，比较器输出高电平；反之，比较器输出低电平。
这样，我们就能够根据比较器的输出信号来控制照明灯的亮灭。
最后，需要设计一个驱动电路来控制照明灯的亮度。
驱动电路可以采用PWM（脉宽调制）技术，通过改变PWM信号的占空比来改变照明灯的亮度。
当比较器输出高电平时，驱动电路输出一个占空比较高的PWM信号，使照明灯的亮度较高；当比较器输出低电平时，驱动电路输出一个占空比较低的PWM信号，使照明灯的亮度较低。
综上所述，光控照明电路的设计需要选择合适的光敏电阻、设计比较器电路和驱动电路。
通过这些电路组成的系统，能够根据环境光照的变化自动调节照明亮度，实现节能环保的目的。
总之，光控照明电路的设计对于提高能源利用效率和降低能源消耗具有重要意义。
随着科技的发展，光控照明电路将得到广泛应用，为我们的生活带来更多的便利和舒适。
可控硅光控开关电路设计方案分享
可控硅光控开关电路设计方案分享可控硅开关电路是工程师们在平时的设计过程中，常常用到的一种电路结构，其设计相对简单且适用范围广泛的优势，让这种开关电路广受好评。
在今天的电路设计分享中，我们将会为大家分享一种可控硅光控开关电路设计方案，下面就让我们一起来看看吧。
首先我们需要了解的，是可控硅光控开关电路的具体含义。
首先来看光控电路的定义，这种电路是利用光线的变化，对工作状态进行控制的电路，其核心是光敏元件，再加入放大电路和控制电路而组成，主要利用的是半导体的光敏特性。
在没有光照时，呈高阻状态，称为暗阻。
有光时呈低阻状态，称为亮阻。
亮阻与暗阻的差距越大，说明这个光敏电阻对光线的反应越灵敏。
在本方案中，我们所设计的这一可控硅光控开关电路，在设计构思上选择采用的感光元件是光敏二极管。
它利用PN结反向偏置时，在光线照射下，反向电流将由小变大的原理制作而成。
控制电路则选用BT151-500R可控硅作为控制元件，它能通过小电流小电压控制大电流大电压。
元件选择方面，我们选择使用的可控硅元件型号为BT151-500R，同时还选择使用稳压二极管、半导体器件IN4007、光敏电阻、三极管9031来完成这一光控电路的设计。
工作原理在本方案中，我们所设计的这一可控硅光控开关电路的电路图如图1所示。
当这一电路处于正常工作状态下时，220V交流电通过灯泡DS1及整流全桥后，变成直流脉动电压，作为正向偏压，加在可控硅Q1及R支路上。
白天亮度大于一定程度时，光敏二极管D3呈现底阻状态，即小于1KΩ，使三极管Q3截止，其发射极无电流输出，单向可控硅Q1因无触发电流而阻断。
此时流过灯泡DS1的电流≤2.2mA，灯泡DS1不能发光。
电阻R1和稳压二极管D2。
自动光控制路灯电路设计(已实现)
电子线路课程设计题目路灯控制器设计专业班级09物电电信一班学生姓名徐旷怡陈梦达周吉指导教师张丹二O一二年十一月路灯控制器的设计设计说明：安装在公共场所或道路两旁的路灯，通常是随环境的亮和暗而自动的关断和开启或者自身亮度，同时可以对消耗的电功率进行测量。
实验时用1W白光LED （3.3V@300mA）代替路灯，用调光台灯替代环境光线变化。
（LED采用恒流供电，电流变化可以与LED亮度的变化约为线性变化。
）设计要求：基本部分1、自制电路供电的稳压电源；2、LED采用恒流供电。
3、该控制器具有环境亮度检测和控制功能，当处于暗（亮）环境下能够自动开（关）灯，为了演示方便，在现场演示时，当调光台灯（模拟自然光）较暗（较亮）时相当于暗环境（亮环境），此时另一个白光LED（模拟路灯）将被点亮（熄灭），以此实现光控功能。
发挥部分1、设计一个环境光线检测器，其输出电压能随光线近线性变化；2、受控的LED灯能随环境光线的明暗变化调整亮度，使在LED灯光照射范围内的光照强度保持恒定。
一、设计方案为了实现LED灯随环境光线的明暗变化调节亮度，我们使用了光敏三级管3DU33和运算放大器构成的基本电路。
通过光敏三级管得感光特性控制第一级运算放大器的输入电压，然后通过反馈来调节LED灯的明暗变化。
实现该电路的电路原理图如下：图1二、原件清单三、电路原理我们设计的电路原理图可以分为三个组成部分：电压控制电路，运算放大器比较电路和电流负反馈电路。
1、运算放大器比较电路如图2，电压控制电路是根据3DU33的感光特性来控制支路电压值得变化。
当有光照（1000lx）的情况下流过光敏三极管的光电流有10mA，这时电阻R1(1k)就会分得大部分电压，于是支路的电压就很小甚至为零；反过来，当环境光线不充足时，流过光敏三极管的暗电流只有几十微安，这时电阻R1分压就会降低，支路就会获得更大的电压。
通过光敏三极管的特性进行线性分压，从而能很好的控制运算放大器输入电压的变化来调节LED灯。
光控电机正反转电路设计方案
光控电机正反转电路的设计设计内容与要求1.当传感器检测到光信号时直流电机正转30秒停止转动，当此光信号撤离后电机正转30秒停止转动。
2．完成原理图和PCB图设计及电路元件参数计算。
3．对设计的电路进行安装调试实现控制功能。
4．要求电路设计规范，费用低，可靠性高。
5．编写好设计文档。
1.方案论证与对比1.1方案一光敏电阻没有光照时，光敏电阻为高阻态，A端为高电位，B C端为低电位,D 端为高电位，B端电容通过电阻R3充电形成单脉冲，这时1号单稳态触发器触发，输出为高电平,电机正转30秒。
当光敏电阻有光照时，光敏电阻为低阻态，A端为低电位，B C端为高电位，D端为低电位，D端电容通过电阻R6充电形成单脉冲，这时2号单稳态触发器触发，电机反转30秒。
暂稳状态维持一段时间后，将自动返回到稳定状态。
暂稳态时间的长短，与触发脉冲无关，仅决定于电路本身的参数。
当B D端电压太大，二极管导通，从而保护了单稳态触发器。
R4=R5，C1=C3，R4与C1的乘积决定电机正转的时间，R5与C3的乘积决定电机反转的时间，这样可以很好的达到预定效果。
图1系统结构原理框图1.2方案二利用光电三极管将外界环境的明暗变化转换为逻辑量，将光信号转换为电信号。
光照到光电三极管，三极管导通，输出的电压为低电平，当光没有照到光电三极管，三极管不导通，输出的电压为高电平。
这个时候通过555定时器组成施密特触发器对波形进行整形。
555定时器是一种集模拟，数字于一体的中规模的集成电路，可用于信号的产生和信号的产生和变换。
施密特触发器及微分电路得到脉冲信号，触发单稳态触发器，最后，利用功率驱动环节驱动直流电机的转动。
图2系统结构原理框图1.3方案对比与选择方案一：优点：①元器件均为常用元器件。
②PCB布线较为简单。
缺点：①元器件较多。
方案二：优点：①结构简单，容易制作。
②元器件较少。
缺点：①元器件中的芯片较贵。
②元器件较难获得。
经本组成员讨论后决定选用方案一实现设计要求。
