巷道断面设计案例剖析
巷道断面设计剖析
折线形：矩形、梯形和 不规则形
二.常用的断面形状
及椭圆形 稳定性顺序：h---i—g—d—e— f—b—a—c. 考虑因素：位置、岩性及地应力，用途与年限，支护方式与材料，施工与生产设备。
曲线形：拱形、圆形、马蹄形
位置及围岩性质（地压的大小和方向及围岩强度）
支护材料和支护方式
岩石巷道－锚喷支护－拱形断面 煤层巷道－锚、带、网支护或金属支架－梯形断面
一、选择巷道断面形状
第四节 巷道断面设计示例
二．确定巷道断面尺寸 ㈠ 确定巷道净宽度B 查表3-2知ZK10－6/250电机车宽A1=1060mm、高h=1550mm；1.5t矿车宽1050mm、高1150mm。 根据《煤矿安全规程》，取巷道人行道宽C = 840mm、非人行道一侧宽a=400mm。又查表3-3知本巷双轨中线距b=1300mm，则两电机车之间距离为 t = 1300－（1060/2 + 1060/2）= 240mm 故巷道净宽度: B = a1 + b + c1 =（400 + 1060/2）+ 1300 +（1060/2 + 840）= 930 + 1300 + 1370 = 3600mm ( 或 ： B= a+2A1+t+c =400+2×1060+240+840=3600mm )
式中 j ——距壁j处的巷道有效高度不小于1800mm。j≥100mm，
般取j=200mm。
hb ---道渣高度， hb =220mm
故 mm。
用途及服务年限（支护的形式——支护成本）
掘进的方式和设备
1
2
3
4
5

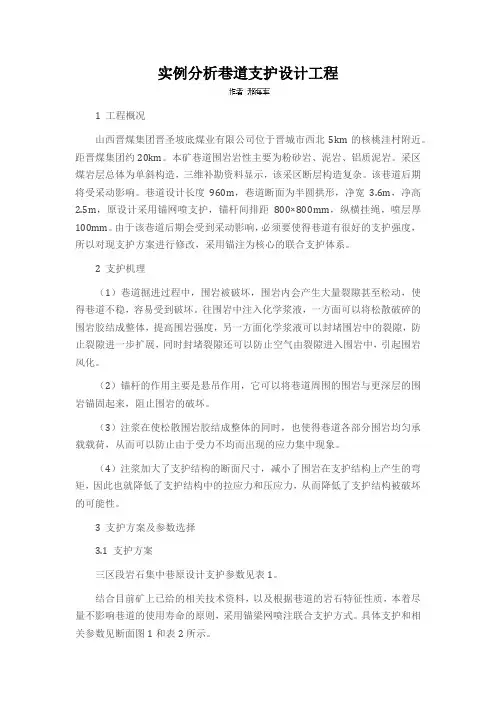

实例分析巷道支护设计工程
实例分析巷道支护设计工程1 工程概况山西晋煤集团晋圣坡底煤业有限公司位于晋城市西北5km的核桃洼村附近。
距晋煤集团约20km。
本矿巷道围岩岩性主要为粉砂岩、泥岩、铝质泥岩。
采区煤岩层总体为单斜构造，三维补勘资料显示，该采区断层构造复杂。
该巷道后期将受采动影响。
巷道设计长度960m，巷道断面为半圆拱形，净宽3.6m，净高2.5m，原设计采用锚网喷支护，锚杆间排距800×800mm，纵横挂绳，喷层厚100mm。
由于该巷道后期会受到采动影响，必须要使得巷道有很好的支护强度，所以对现支护方案进行修改，采用锚注为核心的联合支护体系。
2 支护机理（1）巷道掘进过程中，围岩被破坏，围岩内会产生大量裂隙甚至松动，使得巷道不稳，容易受到破坏。
往围岩中注入化学浆液，一方面可以将松散破碎的围岩胶结成整体，提高围岩强度，另一方面化学浆液可以封堵围岩中的裂隙，防止裂隙进一步扩展，同时封堵裂隙还可以防止空气由裂隙进入围岩中，引起围岩风化。
（2）锚杆的作用主要是悬吊作用，它可以将巷道周围的围岩与更深层的围岩锚固起来，阻止围岩的破坏。
（3）注浆在使松散围岩胶结成整体的同时，也使得巷道各部分围岩均匀承载载荷，从而可以防止由于受力不均而出现的应力集中现象。
（4）注浆加大了支护结构的断面尺寸，减小了围岩在支护结构上产生的弯矩，因此也就降低了支护结构中的拉应力和压应力，从而降低了支护结构被破坏的可能性。
3 支护方案及参数选择3.1 支护方案三区段岩石集中巷原设计支护参数见表1。
结合目前矿上已给的相关技术资料，以及根据巷道的岩石特征性质，本着尽量不影响巷道的使用寿命的原则，采用锚梁网喷注联合支护方式。
具体支护和相关参数见断面图1和表2所示。
说明：（1）图中除标高以“m”为单位，其余单位均为“mm”；（2）锚杆托盘为100×100×10mm的铁托盘，锚索托盘为300×300×20mm的钢托盘；（3）锚索直径为15.24mm，排距为2000mm，间距为1600mm；锚索长度为6300mm，钻孔深度为6000mm，锚索外露长度为300mm，锚固长度≥1200mm，安装预紧力≥60kN；（4）锚杆杆体钢筋为圆钢，直径为18mm，L=1800mm，锚固长度≥900mm，锚固力≥110kN，安装预紧力≥60N.m，锚杆外露长度为100～150mm；（5）锚喷支护须铺设菱形金属网，混凝土强度等级为C20。

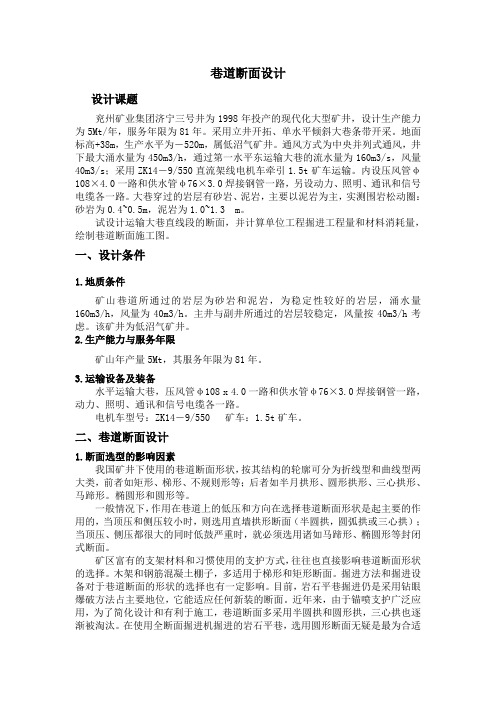

巷道断面设计-安全工程
巷道断面设计设计课题兖州矿业集团济宁三号井为1998年投产的现代化大型矿井，设计生产能力为5Mt/年，服务年限为81年。
采用立井开拓、单水平倾斜大巷条带开采。
地面标高+38m，生产水平为－520m，属低沼气矿井。
通风方式为中央并列式通风，井下最大涌水量为450m3/h，通过第一水平东运输大巷的流水量为160m3/s，风量40m3/s；采用ZK14－9/550直流架线电机车牵引1.5t矿车运输。
内设压风管φ108×4.0一路和供水管φ76×3.0焊接钢管一路，另设动力、照明、通讯和信号电缆各一路。
大巷穿过的岩层有砂岩、泥岩，主要以泥岩为主，实测围岩松动圈：砂岩为0.4~0.5m，泥岩为1.0~1.3 m。
试设计运输大巷直线段的断面，并计算单位工程掘进工程量和材料消耗量，绘制巷道断面施工图。
一、设计条件1.地质条件矿山巷道所通过的岩层为砂岩和泥岩，为稳定性较好的岩层，涌水量160m3/h，风量为40m3/h。
主井与副井所通过的岩层较稳定，风量按40m3/h考虑。
该矿井为低沼气矿井。
2.生产能力与服务年限矿山年产量5Mt，其服务年限为81年。
3.运输设备及装备水平运输大巷，压风管φ108 x 4.0一路和供水管φ76×3.0焊接钢管一路，动力、照明、通讯和信号电缆各一路。
电机车型号：ZK14－9/550 矿车：1.5t矿车。
二、巷道断面设计1.断面选型的影响因素我国矿井下使用的巷道断面形状，按其结构的轮廓可分为折线型和曲线型两大类，前者如矩形、梯形、不规则形等；后者如半月拱形、圆形拱形、三心拱形、马蹄形。
椭圆形和圆形等。
一般情况下，作用在巷道上的低压和方向在选择巷道断面形状是起主要的作用的，当顶压和侧压较小时，则选用直墙拱形断面（半圆拱，圆弧拱或三心拱）；当顶压、侧压都很大的同时低鼓严重时，就必须选用诸如马蹄形、椭圆形等封闭式断面。
矿区富有的支架材料和习惯使用的支护方式，往往也直接影响巷道断面形状的选择。

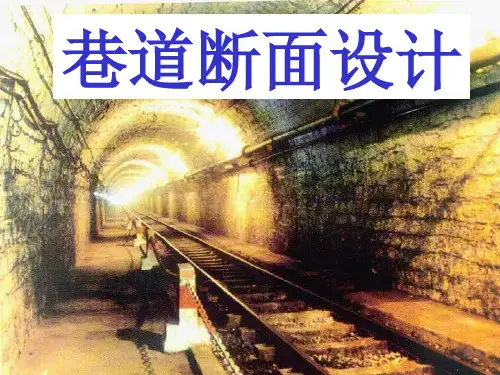

dAAA巷道断面设计
后送到井下铺设，服务年限短，排水量小的巷道其水沟可不用支护。 棚式支架巷道水沟一侧的边缘距棚腿距不小于300mm。 为了行人方便，主要运输大巷和倾角小于15°斜巷的水沟，应铺放钢
（4）掘进方法和掘进设备对于巷道断面形状的选择 也有一定影响。
（5）需要风量大的矿井，选择通风阻力小的断面和 支护方式，有利于安全和具有经济效益。
2019/12/17
2019年12月17日星期二
2019/12/17
2019年12月17日星期二
通常经验
当巷道围岩比较稳定，矿山压力不大， 服务年限不长时，一般宜选用矿用工字钢支 架、锚杆或钢筋混凝土支架进行支护，其断 面形状一般为梯形或矩形。
2019/12/17
2019年12月17日星期二
道床参数的选择
道床参数是按选取的钢轨型号、轨枕规格和道碴厚度确定的。 ①钢轨型号是根据巷道类型、运输方式及矿车容积来选取。 ②轨枕：轨枕的类型和规格应与选用的钢轨型号相适应。 ③道床：一股采用坚硬的碎石或不易自燃的矸石或卵石做道碴，颗粒度以
20~40mm为宜。
2019/12/17
2019年12月17日星期二
T
δ
h0
h7
D
H1
H
拱形巷道断面净高的确定
⑴拱来高表h示0常（以高巷跨道比净）宽：的半比 圆拱：h０=R=B/2，
⑵墙线高的h距3自离巷：道底板至拱基 架线电机车导电弓子顶端两
切线交点处与巷道拱壁 间最小安全间隙要求； 管道的装设要求； 人行高度要求； 1.6m高度人行道宽度； 设备上缘至拱壁间最小安全 间隙。
4、巷道断面设计解析
38
一、选择巷道断面形状
年产 0.90 Mt/a矿井的第一水平运输大巷，一般服务 年限在20 a以上，采用600 mm轨距双轨运输的大巷， 其净宽在3 m以上，又穿过中等稳定的岩层，故选用
a：非行人侧宽度， ≧ 0.3m ，（综采 0.5m ） A1 ：运输设备的最大 宽度。（见表4-1） c：行人侧宽度， ≧ 0.8m ，（综采 1.0m ） t ：双轨巷道两列车对 开时突出部分之间的 距离。 ≧0.2m。
16
拱形双轨巷道净宽度计算
在确定曲线段巷道净宽度时，按 公式计算巷道的净宽，要考虑矿车 在弯道上运行，由于车体的中心线 和线路的中心线不相吻合，发生矿 车外边角外伸和矿车内侧车帮内移 现象，内侧和外侧均要加宽0.2m。 曲线段巷道加宽范围：除曲线段外， 用矿车运输时与曲线段两端相联的 各长 1.5~3.5m 的直线段也要加宽； 用电机车运输时曲线两端直线段加 宽长度为3~5m。
距计算，m ≥300 mm。
按人行高度要求，有效高度≥1800 mm 按道碴面以上1.6 m高度内行人宽度要求计算。 按运输设备上缘至拱壁最小安全间隙计算。
21
道碴高度hb的选取
按表4-7选取
22
二. 巷道净高度的确定
拱形巷道墙高按图 4-3、图 4-4和表 4-3中的公式计算并取 最大值。 对于架线电机车运输的巷道，一般按其中架线电机车导 电弓子和管道装设高度要求计算即能满足设计要求；其 他如矿车运输、仅铺设输送机或无运输设备的巷道，一 般只按行人高度要求计算即可满足设计要求，但在人行 道范围内1.8m以下，不得架设管、线和电缆。 以上计算的墙高 h3 值，必须按只进不舍的原则，以0.1m 进级。

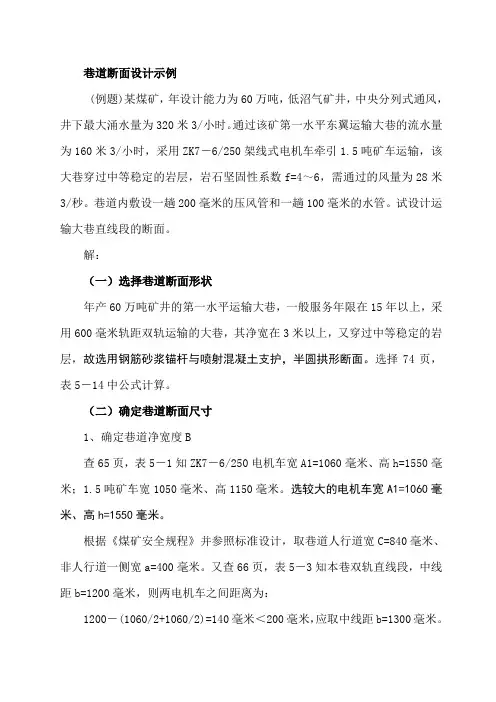

巷道断面设计示例
巷道断面设计示例(例题)某煤矿，年设计能力为60万吨，低沼气矿井，中央分列式通风，井下最大涌水量为320米3/小时。
通过该矿第一水平东翼运输大巷的流水量为160米3/小时，采用ZK7－6/250架线式电机车牵引1.5吨矿车运输，该大巷穿过中等稳定的岩层，岩石坚固性系数f=4～6，需通过的风量为28米3/秒。
巷道内敷设一趟200毫米的压风管和一趟100毫米的水管。
试设计运输大巷直线段的断面。
解：（一）选择巷道断面形状年产60万吨矿井的第一水平运输大巷，一般服务年限在15年以上，采用600毫米轨距双轨运输的大巷，其净宽在3米以上，又穿过中等稳定的岩层，故选用钢筋砂浆锚杆与喷射混凝土支护，半圆拱形断面。
选择74页，表5－14中公式计算。
（二）确定巷道断面尺寸1、确定巷道净宽度B查65页，表5－1知ZK7－6/250电机车宽A1=1060毫米、高h=1550毫米；1.5吨矿车宽1050毫米、高1150毫米。
选较大的电机车宽A1=1060毫米、高h=1550毫米。
根据《煤矿安全规程》并参照标准设计，取巷道人行道宽C=840毫米、非人行道一侧宽a=400毫米。
又查66页，表5－3知本巷双轨直线段，中线距b=1200毫米，则两电机车之间距离为：1200－(1060/2+1060/2)=140毫米＜200毫米，应取中线距b=1300毫米。
故巷道净宽度B=a1+b+c1=(400+1060/2)+1300+(1060/2+840)=930+1300+1370=3600毫米2、确定巷道拱高h0半圆拱形巷道拱高h0=B/2=3600/2=1800毫米。
半圆拱半径R=h0=1800毫米。
3、确定巷道壁高h3（1）按架线电机车导电弓子要求确定h3由67页，表5－4中半圆拱形巷道壁高公式得：h4——轨面起电机车架线高度，按《煤矿安全规程》188页，第365条，取h4=2000毫米；hc——道床总高度。
选用24公斤/米钢轨，查70页，表5－8得hc=360毫米，道渣高度hb=200毫米；n——导电弓子距拱壁安全间距，取n=300毫米；K——导电弓子宽度之半，查67页，表5－4中，K=718/2=359，取K=360毫米；b1——轨道中线与巷道中线间距，b1=B/2－a1=3600/2－930=870毫米；故毫米（2）按管道装设要求确定h3①按电弓子距管子距离的要求，由由68页，表5－6中得：式中h5——渣面至管子底高度，按《煤矿安全规程》第9页，22条，取h5=1800毫米；h7——管子悬吊件总高度，参照P78图5－8，取h7=900毫米；m——导电弓子距管子间距，取m=300毫米；D——压气管直径，题给D=200毫米；b2——轨道中线与巷道中线间距，b2=B/2－C1=3600/2－1370=430毫米。
巷道断面设计示例
巷道断面设计示例巷道断面设计示例1、基本条件：某深部矿井，年产设计能力为90万t,围岩性质：煤岩，岩石条件：Ⅳ类；岩石坚固性系数：f=1～1.5；工作面涌水量10m 3/h ；巷道坡度3‰；巷道通风量35m 3/s ；巷道涌水量：无；巷道瓦斯情况：高。
2、巷道内设备：运输设备5T 固定式矿车MG5.5—9B ，牵引设备直流架线式电机车ZK10—9/550，轨距900mm ，轨型30kg ，混凝土枕木；运输最大件综采液压支架外形尺寸：（长×宽×高）4120×1430×1550mm，检修轨运输拉运设备：重型平板车MPC —13.5—6外形尺寸：（长×宽×高）2500×1400×342mm ；一趟Φ108mm 供水管，一趟Φ200mm （法兰盘直径335mm ）压风管；动力电缆三趟，电缆直径Φ50mm ，信号电缆两趟，电缆直径Φ25mm 。
二、设计内容：1、巷道服务年限：30a ；2、选择断面形状、支护参数、确定巷道净断面尺寸和设计掘进断面尺寸，绘制巷道断面施工图，编制巷道特征表、每米巷道工程量和材料消耗表；3、根据巷道断面和围岩条件编制爆破说明书和爆破图表；4、选择巷道施工机具和相应设备；5、确定支护方式和支护参数；6、验算巷道风速。
一、选择巷道断面形状年产90万t 矿井的第一水平运输大巷，一般服务年限在20年以上，采用600mm轨距双轨运输的大巷，其净宽在3m 以上，又穿过中等稳定的岩层，故选用左旋螺纹钢锚杆和喷射混凝土支护，巷道断面为半圆拱形。
二．确定巷道断面尺寸㈠确定巷道净宽度 B 查表1-1知ZK10－9/550电机车宽 A 1=1360mm 、高h =1550mm ；5t 矿车宽1050mm 、高1150mm 。
根据《煤矿安全规程》，取巷道人行道宽C = 840mm 、非人行道一侧宽a =400mm 。
又查表3-2知本巷双轨中线距b =1800mm ，则两电机车之间距离为t = 1800－（1360/2 + 1360/2）= 440mm故巷道净宽度: B= a+2A 1+t+c =400+2×1360+440+840=4400mm㈡确定巷道拱高h0半圆拱形巷道拱高h 0 =4400/2=2200mm 。
《巷道断面设计方案》课件
案例一：某矿井主巷道的断面设计
总结词
合理利用空间、安全性高、经济性考虑
详细描述
该矿井主巷道断面设计充分考虑了空间利用的合理性，确保了运输和通风的高效 运行。设计过程中，注重安全性，采用了加强支护措施，确保巷道稳定。同时， 从经济性角度出发，优化了断面尺寸，降低了工程成本。
案例二：某隧道施工的断面设计
详细描述：巷道断面的尺寸应考虑工程的经济性，在满 足生产需求和安全要求的前提下，尽量减小断面的尺寸 ，以降低工程成本和资源消耗。
巷道断面的形状选择
总结词：适用性 总结词：稳定性 总结词：施工方便性
详细描述：应根据巷道的用途、地质条件、支护方式和 施工方法等因素选择合适的巷道断面形状，以保证巷道 的稳定性、安全性和施工方便性。
02
巷道断面设计的技术要求
巷道断面的尺寸确定
总结词：合理确定 总结词：安全性 总结词：经济性
详细描述：巷道断面的尺寸应根据巷道的用途、运输方 式和设备类型等因素进行合理确定，以满足生产需求和 安全要求。
详细描述：巷道断面的尺寸应保证足够的安全空间，以 防止人员和设备与巷道壁之间的碰撞和挤压，同时也要 考虑巷道变形和破坏的影响。
《巷道断面设计方案》ppt课件
目录
• 巷道断面设计概述 • 巷道断面设计的技术要求 • 巷道断面设计的实践应用 • 巷道断面设计案例分析 • 巷道断面设计的未来发展
01
巷道断面设计概述
巷道断面设计的基本概念
巷道断面设计是指对地下工程中 巷道的断面形状、尺寸和支护结 构进行合理规划和设计的过程。
人工智能辅助设计
利用人工智能技术对巷道断面进 行智能优化和自动调整，提高设
计效率和质量。
自动化监测与控制
巷道施工技术巷道断面设计模块一
(四)确定巷道净断面积S和净周长P
S=B(0.39B+h2 )
故 S 3600(0.393600 1600) 10814400mm2 10.8m2
P 2.57B - 2h2 2.57 3.6 21.6 12.5m
年产0.6Mt矿井的第一水平运输大巷，一般服务年限在15a以上，采用 600mm轨距双轨运输的大巷，其净宽在3m以上，又穿过中等稳定的岩
层，故选用钢筋砂浆锚杆与喷射混凝土支护，半圆拱形 断面。
(一)确定巷道净宽度B
B a1 b c1 （400 1060 / 2）1300 （1060 / 2 840） 930 1300 1370 3600mm
(五)用风速校核巷道净断面积
V Q / S 28 /10.8 2.56 6 8m / s
设计的大巷断面积，风速没超过规定。可以使用。
(六)选择支架参数
本巷道采用锚喷支护，根据巷道净宽3.6m、穿过中等稳定岩层即属III类围岩、 服务年限大于10年等条件，查表得锚喷支护参数：锚杆长l＝1.6m，方形布置， 间距M=0.8m，锚杆直径d＝14mm．喷射混凝土层厚T1=100mm，而锚杆露 出长度T2＝50mm，故支护厚度T＝Tl＝100mm。
在有煤与瓦斯突出危险的煤层回风巷中，禁止设置 动力电缆
管线固定原则：
砌碹支护的主要运输巷道，一般用槽钢或角钢将管子支托 在人行侧的顶部；锚喷支护的主要运输巷道，可将管路锚 吊在行人侧的顶部。也可采用毛料石或混凝土墩柱支托管 子。当设置多趟管路时，也可将管子架设在钢支架上。在 倾角小于30°的巷道中，电缆应用吊钩悬挂；在倾角大于 30°的巷道中，电缆应用夹持装置进行敷设。井下电缆敷 设应符合《煤矿安全规程》的有关规定。
03 巷道断面设计
,,,,,第四节,,,,,,,,,,,,,,,巷道断面设计示例
[例题),,,,,,,,,,某煤矿，,,年,,,设计能力为90万t，
低瓦斯矿井，中央分列式通风，井
下 一最水大平涌东水翼一、量 运选为 输择大32巷巷0道m的断3/流h面。水形位状量。、通过该矿第 ,,,为 车,,年牵1产6引09m01万3.5/h吨吨务，矿矿年采井限车用的在运Z第2K输0一年1，水0以—该平上6运大/，2输5巷采0大架巷线，式一电股机眼 用穿 f,,,,,,,过,,6,=0中04m～等m6稳轨，上距定需，双的通又轨岩穿过运过层的输中，风的等岩量大稳石巷为定，坚8的m其固3净/性s宽。系在数3m以 岩巷 一层，道趟故内直选敷径用设为钢一l0筋圆0道砂m拱直m浆形的锚径断水秆为面与管2。0喷。,0,,射m,,试m混的凝压土支风护管，和半
第二十一条,,,,,巷道净断面
必须满足行人、运输、通风和安全设施
及设备安装、检修、施工
的需要，并符合下列要求：
（一）主要运输巷和主要风巷的净高，自
轨面起不得低于2m。架线电机车运
输巷的净高必须符合本规程第三百五十六 条和第三百五十七条的有关要求。
（二）采区（包括盘区，以下各条同）内 的上山、下山和平巷的净高不得低
h0
h7
管道的装设要求；人行高度要求；n 1.b16mb2高K m度人行 道宽度；设备上缘至拱
D
壁间最小安全间隙。
h4
h
m1
a
A1
t
A1
C
a1
b
c1
B
h5
h2
H1
H
h3
ha
hc
hb
1
11/26/2019
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
巷道断面设计
某矿井设计生产能力为0.9Mt/a,主要运输石门采用ZK7-6/250架线式电机车牵引3.0t底卸式矿车运输。
石门穿过普通砂岩(f=6)，通过的最大风量52m3/s，井下最大涌水量为100m3/h，正常涌出量为60m3/h，石门中布置一趟直径φ100mm的压气管(法兰盘φ160mm)，一趟φ50mm的洒水管，两条动力电缆、三条通讯及照明电缆，石门服务年限28年，试设计双轨直线巷道断面，计算每米巷道工程量和材料消耗量，并绘制巷道断面施工图。
提示：1、采用半圆拱型断面
2、参照表1.8确定围岩类别，再根据表6.6确定锚喷支护参数
3、其余根据书中公式，参考P66-70例题计算
解答：
一、选择巷道断面形状
年产0.9Mt矿井的主要运输石门，服务年限超过20年（28年），采用600mm轨距双轨运输的大巷，其净宽在3m以上，又穿过中等稳定的岩层，故选用螺纹钢树脂锚杆与喷射混凝土支护，半圆拱形断面。
二、确定巷道断面尺寸
1）确定巷道断面净宽度B
查表2.2知ZK7-6/250电机车宽A1=1060mm、高h=1550mm，3.0t 底卸式矿车宽1200mm、高1400mm.
根据《煤矿安全规程》，取巷道人行道宽c=900mm，非人行道一侧宽a=400mm，又查表2-3知该巷道的双轨中心距b=1500mm,则两电机车之
间距离为1500mm-（1200/2+1200/2）mm=300mm
故巷道净宽度：
B=a1+b+c1=(400+1200/2)mm+1500+(900+1200/2)mm
=1000mm+1500mm+1500mm=4000mm
2）确定巷道拱高h0
半圆拱形巷道拱高h0=B/2=4000mm/2=2000mm。
半圆拱半径R=h0=2000mm
3）确定巷道壁高h3
(1)按架线式电机车导电弓子要求确定h3。
由表2.5中半圆拱形巷道壁高公式得h3≥h4+hc- （R-n）^2-(K+b1)^2
式中h4——轨面起电机车架线高度，按《煤矿安全规程》取
h4=2000mm
hc——道床总高度，查表2-9选30Kg/m钢轨，再查表2.11得
hc=410mm，道碴高度hb=220mm
n=导电弓子距拱壁安全距离，取n=300mm
K=导电弓子宽度之半，K=718mm/2=359mm,取K=360mm
b1——轨道中线与巷道中线间距，b1=B/2-a1=4000mm/2-1000mm=1000mm
故h3≥2000mm+410mm- (2000-300)^2-(360+1000)^2 mm=1552mm
(2)按管道装设要求确定h3
h3≥h5+h7+hb- R^2-(K+m+D/2+b2)^2
式中h5——碴面至管子底高度，按《煤矿安全规程》取h5=1800mm
h7——管子悬挂件总高度，取h7=900mm
m——导电弓子距管子间距，取m=300mm
D——压气管法兰盘直径，D=335mm
b2——轨道中线与巷道中线间距，b2=B/2-C1=4000mm/2-1500mm=500mm
故h3≥1800mm+900mm+220mm-2000^2-(360+300+335/2+500) mm=1705mm
(3)按人行高度要求确定h3
h3≥1800+hb- R^2-(R-j)^2
式中j——距壁j处的巷道有效高度不小于1800mm。
j≥100mm，一般取200mm
故h3≥1800mm+220mm- 2000^2-(2000-200)^2 mm=1325mm 综上计算，并考虑一定的余量，确定巷道壁高为h3=1820mm.则巷道高度H=h3-hb+h0=1820mm-220mm+2000mm=3600mm
4)确定巷道净断面积S和净周长P
由表2.6得净断面积S=B（0.39B+h2）
式中h2——道碴面以上巷道壁高，h2=h3-hb=1820mm-220mm=1600mm
故S=4000(0.39*4000+1600)MM^2=12640000mm2=12.6m^2 净周长P=2.57B+2h2=2.57*4000mm+2*1600mm13500mm=13.5m 5）用风速校核巷道净断面积
查表2.8，知Vmax=8m/s,已知通过大巷风量Q=52m^3/s,带入式得
V=Q/S=52/12.6=4.13m/s<8m/s
设计的净断面面积、风速没超过规定，可以使用。
6）选择支护参数
采用锚喷支护，根据巷道净宽4.0m、穿过中等稳定岩层即属Ⅲ类围岩、服务年限大于10年等条件，确定选用锚固可靠、锚固力大的树脂锚杆，杆体为Φ18mm螺纹钢，每孔安装两个树脂药卷，锚固长度≥700mm,设计锚固力≥80KN。
锚杆长度2.0m,成方形布置，其间排距0.80m*0.80m,托板为8mm厚150mm*150mm的方形钢板。
喷射层厚T1=100mm,分两次喷射，每次各喷50mm厚，故支护厚度T=T1=100mm。
7）选择道床参数
根据该巷道通过的运输设备，已选用30Kg/m钢轨，其道床参数hc,hb 分别为410mm和220mm,道碴面至轨面高度ha=hc-hb=410mm-220mm=190mm,采用钢筋混凝土轨枕。
8）确定巷道掘进断面尺寸
由表2.6计算公式得
巷道设计掘进宽度B1=B+2T=4000mm+2*100mm=4200mm
巷道设计掘进高度B2=B1+2δ=4200mm+2*75mm=4300mm
巷道计算掘进高度H1=H+hb+T=3600mm+220mm+100mm=3920mm
巷道设计掘进高度H2=H1+δ=3920mm+75mm=3995mm
巷道设计掘进断面积S1=B1(0.39*B1+h3)=4200mm(0.39*4200+1820)mm^2=14523600mm^2取S1=14.53m^2
巷道计算掘进断面积S2=B2(0.39*B2+h3)=4300mm(0.39*4300+1820)mm^2=15037100mm^2,取S2=15.04m^2
三、布置巷道内水沟和管缆
已知通过巷道的最大涌水量为100m3/h，正常涌出量为60m3/h，现采用水沟坡度为3%。
，查表2.12得水沟深400mm,水沟宽400mm，水沟净断面积0.16m^2,水沟掘进断面积0.203m^2，每米水沟盖板用钢筋1.633Kg、混凝土0.0276m^3，水沟用混凝土0.133m^3。
洒水管子悬吊在人行道一侧，两条动力电缆挂在非人行道一侧，三条通行及照明电缆挂在管子上方，如图2.9所示。
四、计算巷道掘进工程量及材料消耗量
由表2.6计算公式得
每米巷道拱与墙计算掘进体积V1=S2*1=15.04m^2*1m=15.04m^3
每米巷道墙角计算掘进体积
V1=0.2(T+δ)*1=0.2*(0.1+0.075)m^2*1m=0.04m^3
每米巷道拱与墙喷射材料消耗V2=[1.57*(B2-T1)*T1+2*h3*T1]*1 =[1.57*(4.30-0.10)*0.10+2*1.82*0.10]m^2*1m=1.024m^3 每米巷道墙角喷射材料消耗V4=0.2T1*1=0.2*0.10m^2*1m=0.02m^3 每米巷道喷射材料消耗（不包括损失）
V=V2+V4=1.024m^3+0.02m^3=1.044m^3
每米巷道锚杆消耗
N=(P1-0.5a)/aa'
式中P1——计算锚杆消耗周长，P1=1.57B2+2h3=1.57*4.30m+2*1.82m=10.40m
a,a'——锚杆间距、排距，a=a'=0.8m
故N=(10.40-0.5*0.8)/0.8*0.8=15.63根
折合质量为
15.63[l∏(d/2)^2]
每排锚杆数
每米巷道粉刷面积
五、绘制巷道断面施工图、编制巷道特征表和每米巷道工程量及材料消耗量表。
