均流式电除尘技术在烧结机机头除尘应用
均流式电除尘技术在烧结机机头除尘应用
电力、钢铁等行业的工业烟气的排放是我国大气第一大污染源，减排压力巨大，除尘器是整个工业烟气超净治理的工艺路线中“龙头”。
大型烧结机烟尘比电阻高、颗粒细、粒径小、粘度大等，是目前电除尘技术亟待解决的挑战和难题。
针对上述问题，北京力博明科技发展有限公司联合国内高校，另辟蹊径，从“板极配合”角度对电除尘器内部流场及电场进行设计和优化，突破静电除尘器除尘效率低的瓶颈，研发出“均流式静电除尘器”技术。
该技术采用计算机模拟联合智能优化算法进行方案设计，确定导流和扰流部件几何形状和在电场内的排布方式、电除尘器入口气流分布板的气流分布方案，从而延长受尘时间，提高有效利用除尘面积，增大粉尘颗粒受力和团聚吸附，显著提高静电除尘效率。
均流静电除尘技术在具备优异除尘性能的同时，在经济性上也极具竞争优势，与传统电除尘器改造比，改造方案成本可降低约20%。
目前均流式电除尘器技术已在1家电厂和10余家钢厂得到应用。
均流静电除尘器产业化项目显著提高了我国电除尘器技术水平，为我国工业烟气污染治理提供了新的解决方案。
关键词：均流式电除尘技术；烧结机烟气；电除尘器
1 除尘背景
在电力行业实现超低排放改造后，钢铁行业的超低排放已迫在眉睫。
环保部发布的《关于推进实施钢铁行业超低排放的意见》提出：到2020年底前，重点区域钢铁企业超低排放改造取得明显进展，力争60%左右的产能完成改造，有序推进其他地区钢铁企业超低排放改造工作；到2025年底前，重点区域钢铁企业低排放改造基本完成，全国力争80%以上产能完成改造。
除尘器是整个工业烟气超净治理的工艺路线中“龙头”，对后续脱硫和脱硝影响巨大。
烧结机头烟尘比电阻高、颗粒细、粒径小、粘度大等，是目前电除尘技术面临的挑战和难题。
2 烧结机机头除尘难点
由于受到生产工艺条件的限制，大型烧结机烟尘比电阻高、阵发性负荷、烟气成分复杂，造成部分电除尘器排放不达标，尤其是烧结机机头的粉尘比电阻高、
颗粒细、粒径小、粘度大，是电除尘技术难点，也成为选型设计首要考虑的因素。
烧结机机头烟尘特性见表1。
表1 烧结机机头烟尘特性
通过以上数据分析，烧结机机头粉尘难处理的原因有以下几点：
（1）烧结机负压大，设备漏风率高，一大部分空气未通过烧结料层，使烧结烟气量大大增加；
（2）粉尘粒径细；
（3）粉尘比电阻高；
（4）粉尘含水分大；
（5）粉尘轻，粘性大，呈棉絮状，清灰困难。
3 均流式电除尘技术在烧结机头除尘上的优势
常规静电除尘器在烧结机头除尘中应用较多，但同时也存在一些不可避免的技术难点：
（1）高比电阻、微细粉尘难收集；
（2）烧结机头粉尘粘性大，清灰困难以及清灰带来的二次扬尘问题；
图1静电除尘器多维-多尺度-多物理场仿真建模北京力博明科技有限公司攻克了常规静电除尘器存在的技术难点，发明出高效、稳定拥有独立知识产权的均流式电除尘技术（专利号：ZL 201510155007.5）。
如图1所示，该技术源于该公司在计算流体力学（CFD）方面的技术优势，借助大型超级计算中心，辅助先进的优化算法，在电除尘提效优化模式上，对现有电除尘器电场和流场进行优化仿真，提出了最优的阳极板结构和板极间配合模式，使得电除尘性能得到大幅度提升。
3.1解决高比电阻、微细粉尘难收集的问题
（1）更换阳极板，扩大比电阻粉尘的最佳适宜范围
将常规电除尘器中的阳极板换为北京力博明自主研发并获得专利的新型均流式阳极板，一体化通透式阳极板（见图2），该阳极板不仅表面积大，对粉尘的捕捉、吸附和除尘的效率均有极大提高，有效收尘面积为传统极板的1.3倍，并且受粉尘比电阻影响小，烟气流通性也有所改善。
图2 通透型阳极极板
图3粉尘颗粒受力及趋近速度
如图3所示，通过流场优化，利用F1将粉尘颗粒驱动到阳极板表面附近，增加颗粒碰撞阳极板的概率，也降低颗粒运动过程的粘性耗散，具有更高的撞击速度（U2>>U1）。
增加各种扰流部件（以压降最小为优化目标），延长颗粒在本体内的停留时间和行走路径，增大荷电概率和被铺集的概率。
（2）设置卡门涡街装置实现高比电阻、微细粉尘颗粒聚合
图4 均流式除尘器卡门涡街效应
如图4所示，电场内设置卡门涡街装置，荷电颗粒通过该装置时，对动压、静压进行优化分布，使含粉尘气体能充分流经阳极板，同时使烟气在经过挡板后产生卡门涡街，卡门涡街形成的湍流使这些微细粉尘颗粒聚合成较大粉尘颗粒，继而被捕集。
3.2 解决烧结烟气粉尘粘性大，清灰困难的问题
北京力博明从以下几个方面对解决烧结烟尘的清灰困难问题做了优化设计：（1）阴阳极振打结构：阳极采用顶部和底部侧面传动绕臂式振打，阴极采用双层侧部振打，这样的振打结构振打力度较强，容易满足清灰需要（见图5-6）；
（2）辅助振打：根据项目情况辅助使用声波清灰或脉冲清灰，配合一体化通透式阳极板，改善清灰效果；
（3）进行清灰振打实验，抑制二次扬尘：考虑到烧结机头电除尘器几个末电场的粉尘既细又轻，为尽量保证粉尘呈层饼状落下又要尽量避免二次飞扬，北京力博明进行了清灰振打实验，在调试、控制时末电场的振打频率通过微机控制可调到更科学合理的数值。
4 应用案例
北京力博明成功改造的几个案例（见表1），现均已正常运行，运行二次电压为：45 kV-60 kV，运行二次电流为：300-800 mA。
以南阳市汉冶特钢265m2烧结机机头电除尘技术改造为例，该烧结机配套
2*260m2的电除尘器，改造前烧结机配套的1#电除尘器不能正常工作，排放严重超标（见图7-图8）。
应用户要求，且排放达到国家标准，改造完成后保证电除尘器出口排放浓度＜30 mg/Nm3。
基本工艺数据如下：入口烟气，870000 m3/h；入口烟气温度，120-150℃；入口烟气负压，-18000 Pa。
本次电除尘器改造主要基于三点：
1）烟道入口做气流模拟试验，根据试验结果调整更换气流分布板，使得烟气均匀地流过电场，充分发挥电场的工作能力；
2）对前三电场掏空大修，阳极装配系统、阴极装配系统、阴阳极振打系统、顶盖、侧部人孔门、卸灰系统、电加热管、高压电源系统等换新；
3）将第四电场阳极板更换为均流式极板，阴极线更换为RS新型芒刺线，其它和前三电场相同全部换新，根据CFD流场模拟，加装卡门涡街装置使第四电场达到最佳效果。
改造过程部分图片如下：
该设备改造在2020年3月份项目完工，运行后进行多次除尘性能实测，测试出口排放浓度均小于30 mg/Nm3，证明了所改进三项技术措施的可行性。
5 结束语
结合北京力博明成功改造和新建除尘器的案例和用户反馈，均流式电除尘技术在烧结机机头烟尘治理上的应用是成功有效的，除尘器出口粉尘浓度均在
50mg/Nm3以下，均流式电除尘技术大大提高了烧结机头烟气的除尘效率。
通过由中国环境科学学会组织的成果鉴定会，认为该技术为实施烟尘超低排放提供了一种新技术，该成果整体上达到国际先进水平，一致同意通过鉴定。
烧结机头电除尘灰的处理与利用
粉尘污染的治理是我 国各大钢铁企业节能减排 的重 要研究课题…。另一方面 ， 烧结机头 电除尘 灰中含 有多种金属元素及有价矿物 ， 直接废弃不仅造成环 境污染而且对资源严重浪费。本文综述了近年来国 内对烧结机头电除尘灰的处理与利用技术 。 １ 烧 结机 头电 除尘灰 的化 学 组成 特 点
理的现状 和存 在的问题 ， 对烧 结机头除尘灰 固体废弃 物的处理 与利 用技 术的发展提 出了一些 建议 和展望。 关键 词 烧 结机 电除尘 灰 固废 利用
பைடு நூலகம்
Ｔｒ ｅ ａ ￣ ｎ ｅ ｎ ｔ ａ ｎ ｄ Ｕｔ ｉ ｌ ｉ ｔ ｙ ｏ ｆ ｔ ｈ ｅ Ｅｌ ｅ ｃ ｔ ｒ ｏ ｓ ｔ ａ ｔ ｉ ｃ Ｐ ｒ ｅ ｃ ｉ ｐ ｉ ｔ ａ ｔ ｏ ｒ Ｄｕ ｓ ｔ ｏ ｆ ｔ ｈ ｅ Ｓ ｉ ｎ ｔ ｅ ｒ ｉ ｎ ｇ Ｍａ ｃ ｈ ｉ ｎ ｅ
ＫＡ ＮＧ Ｌ ｉ ｎ ｇ ｃ ｈ ｅ ｎ Ｉ Ｚ ＨＡＮ Ｇ Ｌ ｅ ｉ Ｚ Ｈ ＡＮＧ Ｄａ ｈ ｕ ａ ２ ＨＵＡ ＮＧ Ｊ ｉ ａ ｎ ｙ ａ ｎ ｇ １ Ｘ ＵＥ Ｇ ａ ｎ
（ １ ． Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ＆Ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍ ｅ ｎ ｔ Ｃ ｅ ｎ ｔ ｅ ｒ ｏ ｆＷ ｕ ｈ ａ ｎ Ｉ ｒ ｏ ｎ ａ ｎ ｄ Ｓ ｔ ｅ ｅ ｌ （ Ｇ ｒ ｏ ｕ ｐ ）Ｃ ｏ ｒ ｐ Ｗ ｕ ｈ ａ ｎ ４ ３ ０ ｏ ８ ｏ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ Ｉ ｎｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ，ｔ ｈ ｅ ｃ ｏ ｍｐ ｏ ｓ ｉ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｚ ａ ｉ ｔ ｏ ｎ ｏ ｆｔ ｈ ｅ ｅ ｌ ｅ ｃ ｔ ｏｓ ｒ ｔ ａ ｉ ｔ ｃ ｐ ｒ ｅ ｃ ｉ ｐ ｉ ｔ ａ ｔ ｏ ｒｄ ｕ ｓ ｔ ｏ ｆｔ ｈ ｅ ｓ ｉ ｎ ｔ ｅ ｒ ｉ ｎ ｇｍａ ｃ ｈ ｉ ｎ ｅｉ ｓ
烧结机头电除尘灰简介
烧结机头电除尘灰烧结机头电除尘灰（以下简称烧结灰）是铁矿石烧结过程中，通过烧结机头烟气电除尘器所扑集的粉尘，其铁、钾、铅、碳含量较高，主要化学成分为Fe2O3、Fe3O4、CaO、C、SiO2、KCl、NaCl、PbCl2等，烧结电除尘灰产量约占烧结矿产量的2%~4%，全国每年由此所产生的除尘灰高达1500万吨左右。
烧结机头电除尘器所扑集的粉尘中Cl、K、Na、S、F、Pb等化合物的平均组成占到了除尘灰总量的48％，其中K、Pb的平均含量（以K2O和PbO计）分别达到6％~10%和4％~6％左右，总铁TFe平均含量达到33%以上，碳平均含量在6％~9%左右，粉尘平均粒度约35μm~40μm。
国内外研究现状：（1）首钢在迁钢循环经济工业园区规划设计中，设计了三条含铁尘泥加工处理的工艺路线，即：“多种尘泥均质化造粒回用烧结工艺”、“OG泥与氧化铁皮造块回用转炉造渣工艺”和“高含锌与高含钾、钠的尘泥脱锌、脱钾、脱钠工艺”.（2）宝钢、武钢、鞍钢、湘钢、邯钢等单位相继开发了“浮选－磁选”或“重选－磁选－浮选”联合流程从瓦斯泥中回收利用金属铁的工艺。
（3）韶钢成功开发了“火法富集－湿法处理”回收利用瓦斯泥中氧化锌的无害化工艺，并建立了一套完整的活性氧化锌生产线。
（4）柳钢开发了“火法富集－湿法提取”的瓦斯泥处理工艺，用于制备超细碳酸锌，也获得了较好的经济、社会和环境效益。
（5）攀钢采用硫酸浸出富集法从瓦斯泥中回收活性氧化锌，全程实收率达到79.1%，且回收的活性氧化锌质量达到了化工部部颁标准。
（6）提出了采用“弱磁→强磁”两级梯度磁选方法回收含铁粉尘中的铁原料。
通过磁选选铁，使尾矿中的铅、锌等重金属得到富集和回收利用，但该专利未提到锌、铅的具体提取方法。
（7）国外目前处理含铁尘泥的典型技术有[1]：①含铁尘泥冷固结造块回用高炉炼铁技术；②转底炉处理高锌含铁尘泥技术；③熔融还原法处理含铁尘泥技术。
其中：含铁尘泥冷固结造块回用高炉炼铁技术能缩短尘泥回用钢铁冶炼系统的流程，具有一定的优越性，但因法需要水泥等粘结剂量大、堆放场地量大、能耗高、炉渣量大等使得成本较高，高炉生产效率较低；转底炉和熔融还原技术具有较为彻底的除杂和回收金属铁资源功能、资源综合利用率高、处理量达、环境污染小等优点，但投资较高，生产成本居高不下，难以在短时间内推广应用。
烧结机头电除尘器的特点与应用
一方面：这些成分的增加会降低粉尘的比电
阻，有利于收尘；另一方面：这些成分的比 2 国内烧结机头电除尘运转情况
重小，不利于清灰，更容易产生粉尘的二次
为了搞好机头电除尘，提高除尘效率，
飞扬。通过全国几个大钢厂烧结运转证明， 我们考察了国内几个大型钢厂的电除尘运
这些成分一般情况下电场不易把它们除下 转情况，发现电除尘器的运转电压均较低
用：一是有助于气流在电场内均匀通过，二 尘器灰斗的加热方式中，采用蒸汽加热和电
是可以起收尘作用，通过长期使用证明其效 加热是最为普遍的加热方式。不管采用哪种
果不容忽视。末电场粉尘特点是颗粒细，粘 加热方式，我认为加热原理应该是一样的：
性大，大部分在 5μ左右，烟温低（比前电 加热是把灰斗壁加热，使灰斗壁上的灰温度
虑较大的卸灰角度，并在灰斗四角设置圆弧
国内大多数电除尘器的进、出口，均与
板，防止灰斗结灰起拱。更重要的在于灰斗 电场中心线相一致，也有少数电除尘器进口
的良好保温，充分保证灰斗壁温度在烟气露 高于出风口（电场中心线以下），在 100m2
点以上 10°C 左右，防止灰尘结露粘结而发 机头电除尘器试车中偶然发现，一电场下的
器）运行数据可以看出：随着废气温度的提 除尘器，在没有采用声波清灰时排放不达
高，电场的电流也随着大幅度的提高，这样 标。2004 年配声波清灰后排放浓度下降了
对电除尘器的运转会有利，运转证明只要把 75-80%左右，效果明显。
废气温度控制在 100~130 ℃以内，电除尘
3.采用固定钢刷
器的正常运转是不容置疑的。
清灰：是目前解决烧结机头电除尘器冒白烟
第二、为了提高电场清灰效果，我们采 的最好措施。钢刷清灰起源于 1972 年鞍钢
烧结机头电除尘器设备的设计与应用

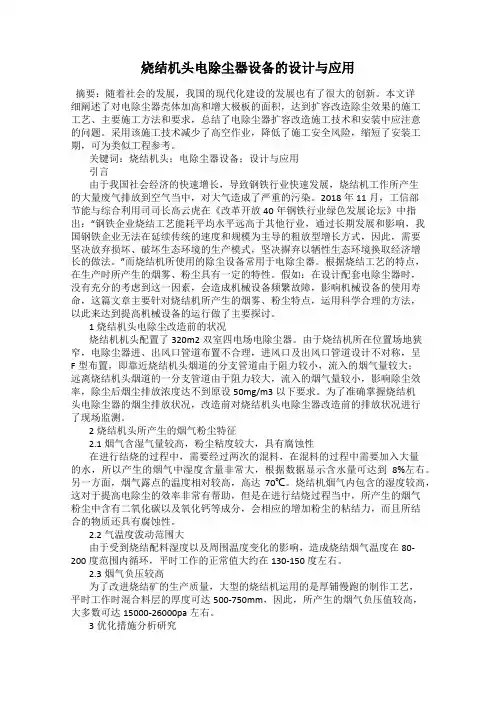

烧结机头电除尘器设备的设计与应用摘要：随着社会的发展，我国的现代化建设的发展也有了很大的创新。
本文详细阐述了对电除尘器壳体加高和增大极板的面积，达到扩容改造除尘效果的施工工艺、主要施工方法和要求，总结了电除尘器扩容改造施工技术和安装中应注意的问题。
采用该施工技术减少了高空作业，降低了施工安全风险，缩短了安装工期，可为类似工程参考。
关键词：烧结机头；电除尘器设备；设计与应用引言由于我国社会经济的快速增长，导致钢铁行业快速发展，烧结机工作所产生的大量废气排放到空气当中，对大气造成了严重的污染。
2018年11月，工信部节能与综合利用司司长高云虎在《改革开放40年钢铁行业绿色发展论坛》中指出：“钢铁企业烧结工艺能耗平均水平远高于其他行业，通过长期发展和影响，我国钢铁企业无法在延续传统的速度和规模为主导的粗放型增长方式，因此，需要坚决放弃损坏、破坏生态环境的生产模式，坚决摒弃以牺性生态环境换取经济增长的做法。
”而烧结机所使用的除尘设备常用于电除尘器。
根据烧结工艺的特点，在生产时所产生的烟雾、粉尘具有一定的特性。
假如：在设计配套电除尘器时，没有充分的考虑到这一因素，会造成机械设备频繁故障，影响机械设备的使用寿命，这篇文章主要针对烧结机所产生的烟雾、粉尘特点，运用科学合理的方法，以此来达到提高机械设备的运行做了主要探讨。
1烧结机头电除尘改造前的状况烧结机机头配置了320m2双室四电场电除尘器。
由于烧结机所在位置场地狭窄，电除尘器进、出风口管道布置不合理，进风口及出风口管道设计不对称，呈F型布置，即靠近烧结机头烟道的分支管道由于阻力较小，流入的烟气量较大；远离烧结机头烟道的一分支管道由于阻力较大，流入的烟气量较小，影响除尘效率，除尘后烟尘排放浓度达不到原设50mg/m3以下要求。
为了准确掌握烧结机头电除尘器的烟尘排放状况，改造前对烧结机头电除尘器改造前的排放状况进行了现场监测。
2烧结机头所产生的烟气粉尘特征2.1烟气含湿气量较高，粉尘粘度较大，具有腐蚀性在进行结烧的过程中，需要经过两次的混料，在混料的过程中需要加入大量的水，所以产生的烟气中湿度含量非常大，根据数据显示含水量可达到8%左右。
电除尘器在烧结机机头的应用

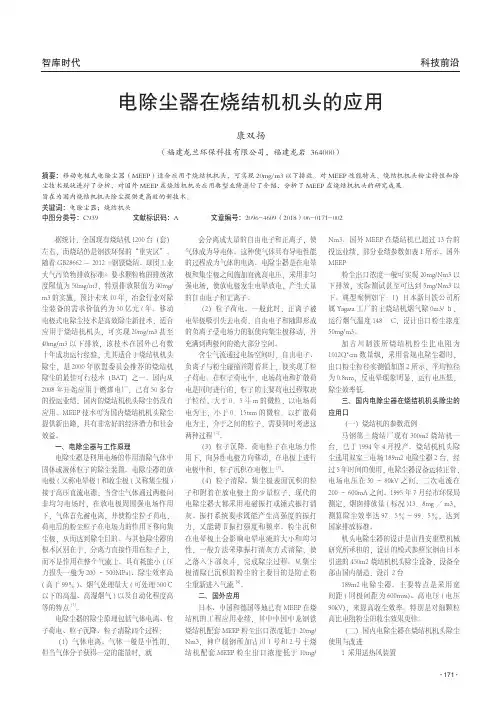

智库时代科技前沿据统计，全国现有烧结机1200台（套）左右，而烧结仍是钢铁环保的“重灾区”。
随着GB28662－2012《钢铁烧结、球团工业大气污染物排放标准》要求颗粒物的排放浓度限值为50mg/m3，特别排放限值为40mg/ m3的实施，预计未来10年，冶金行业对除尘装备的需求价值约为50亿元/年。
移动电极式电除尘技术是高效除尘新技术，适合应用于烧结机机头，可实现20mg/m3甚至40mg/m3以下排放，该技术在国外己有数十年成功运行经验，尤其适合于烧结机机头除尘，是2000年欧盟委员会推荐的烧结机除尘的最佳可行技术（BAT）之一。
国内从2008年开始应用于燃煤电厂，己有50多台的投运业绩，国内的烧结机机头除尘仍没有应用。
MEEP技术可为国内烧结机机头除尘提供新出路，具有非常好的经济潜力和社会效益。
一、电除尘器与工作原理电除尘器是利用电场的作用清除气体中固体或液体粒子的除尘装置。
电除尘器的放电极(又称电晕极)和收尘极(又称集尘极)接于高压直流电源，当含尘气体通过两极问非均匀电场时，在放电极周围强电场作用下，气体首先被电离，并使粉尘粒子荷电，荷电后的粉尘粒子在电场力的作用下移向集尘极，从而达到除尘目的。
与其他除尘器的根本区别在于，分离力直接作用在粒子上，而不是作用在整个气流上。
具有耗能小(压力损失一般为200～500MPa)、除尘效率高(高于99％)、烟气处理量大(可处理500℃以下的高温、高湿烟气)以及自动化程度高等的特点[1]。
电除尘器的除尘原理包括气体电离、粒子荷电、粒子沉降、粒子清除四个过程：（1）气体电离。
气体一般是中性的，但当气体分子获得一定的能量时，就会分离成大量的自由电子和正离子，使气体成为导电体。
这种使气体具有导电性能的过程成为气体的电离。
电除尘器是在电晕极和集尘极之间施加直流高电压，采用非匀强电场，使放电极发生电晕放电，产生大量的自由电子和正离子。
（2）粒子荷电。
一般此时，正离子被电晕极吸引失去电荷，自由电子和随即形成的负离子受电场力的驱使向集尘极移动，并充满到两极间的绝大部分空间。
120平烧结机机头电除尘技术方案(实用)文档
120平烧结机机头电除尘技术方案(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）烧结机配套120平米静电除尘器静电除尘设备主要性能参数表1、投标设备报告（一）投标设备技术规范1、电除尘器技术要求1.1、烟气参数1.1.1、电除尘器最处理烟气量：300000m3/h；1.1.2、除尘器正常运行温度：工作温度120℃；最大温度250℃1.1.3、最大含尘量：10g/Nm31.1.4、除尘器本体承受压力：≤16000Pa1.1.5、排放浓度：50mg/Nm31.2、120m2电除尘器主要技术参数1.2.1、电除尘器类型：板卧双室四电场1.2.2、单条配备除尘器数量：一台1.2.3、总集尘面积：8530m21.2.4、烟气实际流通面积：120 m21.2.5、设计工况烟气流速：0.7 m/s1.2.6、阳极板有效高度：13.3m1.2.7、单个电场长度：4m1.2.8、电除尘器有效长度：16m1.2.9、电场有效宽度： 9m1.2.10、同极间距：450mm1.2.11、通道个数：23个1.2.12、阳极板型式：480C型1.2.13、阴极线型式： BS,RS芒刺线。
1.2.14、阳极振打方式：旋臂锤1.2.15、阴极振打方式：旋臂锤1.2.16、除尘器工作压力：负压状态1.2.17、高压直流电源：见电气专业技术要求1.2.18、电除尘器压力损失： < 300Pa1.2.19、漏风率；≤3％1.2.20、气流分布均匀性达到（ZBJ88001.4-88）要求。
1.2.21、出口浓度≤50 mg/Nm3。
1.2.22、除尘效率98.4%。
1.2.23、设备总重：400吨1.3、成套供货范围本体前至进口烟箱法兰，后至出口烟箱法兰，上至电除尘器顶部盖板，下至电除尘器灰斗法兰和电除尘器支座底面，包括：支座、壳体、进口分布板、出口槽形板、灰斗及灰斗阻流板、阴阳极系统、走台、梯子、栏杆及其电瓷件、连接件、配套机电件。
烧结机头电除尘灰资源化利用技术
除 尘灰物理 化 学特性 及 其对烧 结 生产危 害的基础 上 ， 介 绍 了烧 结机 机 头 除 尘灰 钾钠 回收 资 源化 利 用新技 术 ， 实现 了钾 、 钠 与重金 属 、 铁 元 素 的分 离， 含铁 富料返 回烧 结 系统 ， 回收 的 氯化 钾 产 品达 到 国家标 准 Ｇ Ｂ ６ ５ ４ ９ －２ ０ １ ｌ中 Ⅱ类产 品的一 等 品和优 等 品要 求 ， 可作 为肥 料使 用 ， 回收率 ９ ０ ％ 以上 ，
烧 结 机机 头 电除尘灰 是烧 结机 机 头 电除尘器 捕
捉 的粉尘 ， 产 生 量 约 占烧 结 矿 产 量 的 ２ ％ ～４ ％…。
％
Ｃ ｕ
尘灰 中不 仅含有 铁 、 钙、 镁 等 有 利 于烧 结 的元 素 ， 还 含有 钾 、 钠、 锌 等 不 利 于 烧 结 和 高 炉 炼 铁 的 杂 质 元 素 。有效 利用 这些 不利 于钢 铁 厂 回收利 用 的元 素 ， 对 于实现 固废 资 源 的 高 附加 值 利 用 具有 积 极 作 用 。 烧结 机头 电除尘灰 中钾 以氯 化 钾 的形 态存 在 ， 可 以
提 高 了资源利 用率 。
关键 词 烧 结电除 尘灰
资 源化 利用 氯化 钾
富铁 料
表１ 主 要钢 厂 烧 结 机 头 第 三 电场 除 尘灰
口 弓 一 １ ∞ ２ ∞ ∞ ３ ４ ∞ ５ ∞ ６ ∞ ７ ∞ ８ ∞ 化 学 多元 素 分 析 结 果
Ｆ ｅ Ｃａ Ｏ Ｓ ｉ Ｏ２ Ａ１ ２ Ｏ３ Ｍｇ Ｏ Ｋ２ ０ Ｎａ ２ ０ Ｐ ｂ
作为钾肥使用 。粗略估算全 国冶金烧结烟气每年产 生的高钾烟尘 中约含 ５ Ｏ 万ｔ 氯化钾资源 ， 从钢铁 固
废 中获取 氯化 钾对 于解 决 我 国钾 资 源严 重 短 缺 、 钾 肥 高度依 赖 国 际市 场 的 问题 具有 重要 的战略意 义 和
烧结机机头机尾除尘方案
烧结机头、机尾除尘方案1. 机头静电除尘器烧结过程由原料准备、混合料及烧结等主要系统组成。
烧结过程的主要原料有1、精矿粉、高炉灰、轧钢皮、铁屑等组成的含铁原料；2、锰铁及富锰渣；3、由蛇纹石、白云石、生石灰、钢渣、膨润土等组成的熔剂及粘结剂；4、由无烟煤、焦炭等组成的固体燃料；5、由焦炉煤气、高炉煤气等组成的气体燃料。
1.1. 烧结过程中产生的粉尘性质分析烧结过程中产生大量的有害粉尘。
这些粉尘中有一部分粉尘是比电阻较小或比电阻较高的。
比电阻较低与较高的粉尘对静电除尘不利。
比电阻较低的粉尘，如Ω•㎝以下的粉尘易带电荷也易失电荷，当粉尘吸附到阳极板或阴极线后，其厚度达到一定程度以后被吸附的粉尘吸附力较低，容易由电场风速带走；比电阻较高的的粉尘不易带电荷，这样的粉尘只能用增高电场强度来激化粉尘颗粒，或增湿的方法使其吸附在阳极板或阴极线上，这样的过程需要一定的时间。
静电除尘最适合的粉尘颗粒的比电阻为～Ω•㎝的粉尘。
下面具体分析烧结过程中的原料的比电阻：固体燃料中焦炭在炼焦中残留的粉尘其比电阻在150℃时为2.5×Ω•㎝；熔剂中白云石粉尘在150℃时比电阻为4×Ω•㎝；石灰粉尘在150℃时比电阻为(4.04～8.6)×Ω•㎝；粘结剂中的膨润土在140℃时比电阻为2×Ω•㎝；1.2. 除尘方案与措施如上烧结过程中一些粉尘性质分析中得知，若用静电方式来收集比电阻较低的粉尘较困难。
可以用增强电场强度，降低电场风速来加长粉尘在电场中的停留时间。
这样既能使比电阻较低的粉尘不被电场风速带走，也能使比电阻较高的粉尘有充分激化的时间。
其措施是采用中宽间距的电场，采用72kV的电压，电场风速小于1m/s，粉尘在电场中停留时间大于12.5s。
1.3. 45m²烧结机机头65m²静电除尘器技术参数处理烟气量：210000m³/h进口粉尘浓度：5g/m³出口粉尘浓度：≤50mg/m³除尘效率：≥99%烟气负压：-20000Pa电场风速：0.897m/s电场流通面积：65m²除尘器结构型式：单室三电场粉尘驱进速度：0.06m/s同极距：400㎜通道数：17通道电场有效宽度： 6.8m电场有效高度：9.7m电场有效长度：12m集尘极总面积：3896m²供电设备：0.6A/72kV供电设备台数：3台阳极振打型式：侧部传动，侧部挠臂锤回转振打阴极线振打型式：顶部垂直传动，侧部挠臂锤回转振打阳极板厚度： 1.5㎜阳极板型式：480C型阳极板材质：SPCC阴极线厚度：0.5㎜阴极线型式：新型BRS芒刺线灰斗排数：单排设备钢构件总重量：185t1.4. 电除尘器主要结构的性能保证和技术特点1.4.1. 支座电除尘器的支座部分由一个固定支座，四个单向活动支座和三个多向活动支座组成。
电除尘器在南(京)钢烧结机头烟气除尘中的应用
１ 前 言
由于烧 结 机 机 头 烟 气 具 有 负 压 高 （ 高 达 最 ２ ０ ａ 、 湿 量 大 、 有 Ｓ ２Ｈ Ｓ等 腐蚀 性 ０００Ｐ ）含 含 Ｏ、２
除 尘器 。
南 京钢 铁联 合 有限 公 司炼铁 新 厂 １０ ｍ ８ 烧 结 机工程 由长 沙 冶金 设 计 研 究 总 院设 计 。初 步 设计 选 用的 是 ２ ０ ｍ ５ 电 除 尘 器 ， 虑 到 将 来 随 考
钢 等烧结 机 机 头 成 功 应 用 了 电 除 尘 器 后 ， 国 全
新 上 的大 、 中型 烧 结 机 机 头 基 本 上 均 选 用 了 电
器。该除尘器本体 由长春凯希环保有限责任公
司负责设 计 、 造 、 制 安装 调 试 ， ２ ０ 自 ０ ４年 ６月投 用 以来 已运 行 近 ２年 。本 文 主要 介绍 ２ ０ ｍ ６ 电 除 尘器 的选 型 及在 应用 中所 获得 的 经验 。
有 Ｓ ： 腐蚀性气体 ， Ｏ 等 因此 对 电除 尘 器 的 选 型
相 对环 境 除尘 重要 得 多 。
ＰＲＡＣＴＩ ＣＥ Ｆ ＮＣＲＥＡＳ ＮＧ Ｉ ０ｌ Ｉ Ｉ Ｍ ＸＴＵＲＥ ＴＥＭ ＰＥＲＡＴＵＲＥ Ｉ ＸＩ Ｎ ＮＧＧＡＮＧ ０ Ｓ ＮＴＥＲＩ １ Ｍ ８ Ｉ ＮＧ ＰＬＡＮＴ
１６ ．
《１０ ０
３ 电除尘器技术结构参数
根 据 烧 结 机 头 烟 气 工 艺 参 数 ， 电除 尘 器 在
摘
量
介绍 了电除尘器在南京钢铁联合有 限公 司炼铁 新厂 １０ ｍ 烧 结机机头烟 尘治 ８ ２
理上 的应用 。分析 了运行 中存在 的问题并 介绍 所采取的整改措施 ， 总结 了大 型电除尘器 用于 烧结 工艺除尘 的经验 。
电除尘器在宣钢烧结机的应用
河 北 冶全
Ｈ ＥＢ Ｍ Ｅ ＥＩ ＴＡＬＬ Ｉ Ｇ Ｙ Ｕ Ｌ
Ｔｏ ａ ｌ ３ ｔ１ ９ ２ １ ， ｕ ｂ ｒ１ ０ ２ Ｎ ｍ ｅ
电 除尘 器在 宣钢烧 结机 的应 用
赵 凤 源 （ 北 钢 铁 集 团 宣 钢 公 司 炼 铁 厂 ， 北 宣化 ０ ５０ ） 河 河 ７ １０ 摘要 ： 宣钢 烧 结 厂一 烧 烧 结 机 机 头 由多 管 除 尘 器 改 造 为 三 电场 高 效 电 除 尘 后 ， 用 预 荷 电技 术 、 采 阴极 线 防粘 涂 层 、 风 口气 流均 匀 分 布 及 出风 口迷 宫 型 收 尘 装 置设 置 等技 术 ， 尘 排放 浓 度 由 ４ ０ｍｇ ｍ 进 粉 ０ ／ 降 至
收 稿 日期ቤተ መጻሕፍቲ ባይዱ： ０ １— ８—０ ２１ ０ ５
Ａｂｓｒ ｃ ： ｔ ｒｍ ｕｔ － ｐｅ ｄ ｓ ｏ ｌｃｏ ｅ ａ ｅ ｉ ｈ — ｆｉｉｎｃ ｈｒ ｅ— ｉｅ ｄ ｌｃｒｃ ｄ ｓ ｏｌｅ ｔ ｒ ｔａ ｔ Ａｆｅ ｌｉ—ｐｉ ｕ ｔｃ ｌｅ ｔｒ ｒｐｌｃ ｄ ｂｙ ａ ｈ ｇ －ｅ ｆｃｅ ｙ ｔ ｅ －ｆ ｌ ｓ ｅｅ ｔｉ ｕ ｔｃ ｌｃ ｏ ｉ ｉｔ ｒｎ ａ ｈｉ ｎ Ｓ ｎｅ ｉ ｇ Ｐｌｎｔｏ ａ ｅ ｌ ｔｉ ｄ ｐｔｄ ｔ ｅ ｖ ｒｏｕ ｅ ｈ ｉ ｕ ：ｐ ｅ —ｃ ｒ ｉ ｇ ｅ ｎ ｓｎ ｅ ｉｇ ｍ ｃ ｎｅ ｉ ｉ ｔｒｎ ａ ｆＸｕ ｎ Ｓｔｅ ，ｉ ｓ ａ ｏ ｅ ｈ ａ ｉ ｓ ｔｃ ｎ ｑ ｅｓ ｒ ｈａｇ ｎ —
电除尘 器是在 阴 阳极 之 间形成一 个足 以使 气体
分子 电离 的电场 ， 当烧 结 烟气 中含 尘粒 子 通 过 时荷 电 ， 电的粉 尘粒 子分别 向阳极 板移 动并粘 附其上 ， 荷 通 过振 打粉 尘落人 灰斗 ， 灰斗定 时进行 卸灰 ， 电除尘 器 的除尘效 率高达 ９ ％ 以上 。 ９
