南水北调跨渠预应力组合钢箱梁安装施工质量控制
南水北调工程中质量控制
南水北调工程中质量控制摘要：南水北调工程质量管理贯彻“百年大计，质量第一”和“质量管理，预防为主”的总方针。
在工程建设中要如何保证工程质量是个关键问题，保证工程质量需要做到对施工前、施工过程中和验收阶段的质量控制。
关键词：南水北调工程；质量控制Abstract: The South-to-North Water Transfer project quality management to implement the “project, quality first” and “quality man agement, general principle of prevention first”. In the project construction to ensure engineering quality is a key problem, ensure project quality need to be on the quality control of construction process and acceptance stage before construction.Key words: south-to-north water transfer project; quality control一、施工前质量控制（1）组织准备建立项目经理为第一责任人的质量管理组织机构。
按施工组织设计计划和施工进度计划，及时组织管理人员、技术人员、各工种施工人员、各类施工机械进场，并对职工进行入场教育。
（2）技术准备项目总工程师组织相关人员审阅投标文件、合同和设计图纸等资料。
首先进行合同及设计图纸等资料的会审，提交自审记录，会同业主单位、设计、监理单位共同澄清所有问题，形成文件，纳入控制，以备核查。
在项目开工前编制测量控制方案，经项目总工审核报监理批准后实施，保存测量记录；在施工过程中对测量点妥善保护，严禁擅自移动。
预应力预制箱梁施工工艺及施工中的质量控制
预应力预制箱梁施工工艺及施工中的质量控制一、介绍预应力预制箱梁是一种新型的预制构件，在桥梁工程中有着广泛的应用。
它的设计可以大大减少现场施工的难度和时间。
然而，预制箱梁的质量控制和施工工艺也是十分重要的。
本文将详细介绍预应力预制箱梁的施工工艺，并探讨施工中的质量控制主要内容。
二、预制箱梁的组成预制箱梁通常由四个部分组成：箱梁底板、防水层、箱梁侧墙和预应力钢筋。
其中，箱梁底板和侧墙采用预制混凝土板件(一般长度为34.2m1.2m)，用钢，厚度为0.8筋焊接成箱形构件，并通过预埋的栓子连接组合成全梁，从而形成一种较为完整的箱形结构。
三、预制箱梁施工工艺流程3.1 钢筋加工预制箱梁中的预应力钢筋是由高强度钢丝捆扎成的。
施工之前，需要对这些钢筋进行弯曲、裁剪、焊接等加工。
3.2 预制箱梁的制作预制箱梁的制作可以在专门的生产线上进行，也可以在工地上进行。
在工地施工的情况下，需保证预制箱梁的制作厂家、技术人员的专业性和技术水平。
预制箱梁的制作依据相关的施工图纸进行，必须严格按照图纸的尺寸和标准进行制作。
一些特殊性质的预制板，如装配外挂板、支撑板、防水层板等应额外加强其厚度和强度。
3.3 混凝土浇筑混凝土浇筑是预制箱梁制作的最后一个步骤。
在混凝土浇注之前，需要对箱底板的钢筋进行预应力张拉，在浇筑混凝土之后，再进行张拉预应力，以保证混凝土的强度和稳定性。
四、预制箱梁施工中的质量控制4.1 前期准备在预制箱梁施工过程中，前期准备工作是质量控制的关键。
应对预制箱梁的生产工艺进行调查和研究，制定详细的生产计划和技术规范，并协调好各生产环节的时间和机具安排，确保整个生产过程的顺利进行。
4.2 原材料检查施工前，应对使用的原材料进行检查，确保其质量符合国家标准和施工规范。
4.3 箱板尺寸及平整度预制箱梁的制作尤其应注意板件尺寸、形状和平整度的规定。
应在生产过程中观察和检验箱梁板件的平整度，以确保箱梁外观和质量符合规定。
4.4 钢筋的加工和制作钢筋的规格、数量、长度等要求应符合制作设计图纸，在加工和焊接过程中，必须有专业技术人员对加工焊接工艺进行全程监控；钢筋的防锈、防腐处理也是非常重要的。
预应力桥梁施工质量控制措施
预应力桥梁施工质量控制措施1. 引言本文档旨在阐述预应力桥梁施工过程中的质量控制措施，以确保工程质量符合相关标准和要求。
2. 施工前的准备工作2.1 设计审核：对预应力桥梁的设计文件进行全面审核，确保设计方案的合理性和符合规范要求。
2.2 材料检查：对预应力钢束、预应力混凝土等材料进行检查，确保其质量与技术要求相符。
2.3 设备检测：对施工所需的预应力张拉设备、测斜设备等进行检测和校准，确保其准确可靠。
3. 施工过程中的质量控制措施3.1 施工操作人员的培训：对施工人员进行专业培训，提高其技术水平和施工质量意识。
3.2 现场巡检：设置专门的质量检查人员，定期进行现场巡检，确保施工过程中各项工作的质量符合要求。
3.3 等级检验：按照规定进行预应力钢束的抽检和试验，确保其抗拉性能符合标准。
3.4 预应力张拉过程的监控：对预应力张拉过程中的张拉力、锚固长度等进行实时监控，并记录相关数据，以确保预应力钢束的质量和安全性。
3.5 预应力混凝土浇筑的质量控制：对预应力混凝土的配合比、浇筑质量进行监督和检查，确保浇筑质量符合要求。
4. 施工后的验收工作4.1 施工记录整理：对施工过程中的各项数据和质量记录进行整理和归档，以备验收使用。
4.2 压浆检测：对预应力钢束进行压浆检测，确保预应力钢束内部空隙被充分填充。
4.3 桥面试验：对预应力桥梁的承载能力进行试验，确保其承载能力满足设计要求。
4.4 施工质量评估：对施工过程中的质量进行评估，确保整体质量符合相关标准和要求。
5. 总结本文档介绍了预应力桥梁施工过程中的质量控制措施。
通过严格执行这些措施，可以提高施工质量，确保预应力桥梁具备良好的使用性能和安全性能。
南水北调中线一期工程施工质量管控分析
南水北调中线一期工程施工质量管控分析摘要：南水北调工程属于跨流域大型水利工程，施工范围从湖北延伸至北京，施工时间长，如何对全施工过程采取有效的管理措施，对普遍项目和重点、难点项目抓住特点有效管理是个值得探究的问题。
本文通过分析工程施工中的普遍施工项目和特殊施工内容的质量控制要素，找出施工质量管理要点。
关键词：南水北调施工质量管理质量控制南水北调中线工程从丹江口水库陶岔闸引水，自流到北京、天津。
输水干渠全长1273公里，向天津输水干渠长154公里。
南水北调中线一期工程线长、面宽，施工内容随各标段进度不同略有差异。
对于该线性工程来讲，大部分施工标段具有类似的施工项目。
如：渠道衬砌、开挖、土方填筑等。
这些施工项目在沿线具有普遍性。
同时，不同的渠段也有着不同的重点项目、难点项目。
一、普遍施工内容的质量控制大部分施工标段都需要进行混凝土浇筑、土方填筑等施工内容，这些施工项目普遍施工时间长，有的要经历两三年才能施工完成，对这些施工项目要长期跟进质量控制：1、混凝土施工（1）原材料管理原材料的质量是整个工程质量的根本，砂、石、钢筋、外加剂等原材料运至料场后，要及时按批次取样检测，报验经审核后方可投入使用。
这项管理中，要及时建立台账，避免遗漏。
（2）中间产品管理在混凝土拌和过程中，砂、石含水率及时检测，配料单正确计算，按频次进行含气量等项目的检测，控制投料偏差，及时取样，按时进行试块检测。
建筑物混凝土仓号内普遍布置有钢筋，混凝土浇筑前需对仓号内钢筋进行检查。
钢筋运至加工厂后，除检测外，还需对钢筋的接头质量进行抽测。
钢筋接头搭接施工过程中，尽量绑扎牢固，浇筑过程中随时检查，及时对松动的接头重新绑扎。
电弧焊时，首先控制钢筋下料精度，根据钢筋等级的不同，选择正确型号的焊条。
套筒连接时，检测套筒质量，并控制接头外露丝数量。
（3）混凝土浇筑和养护混凝土拌和完成运至施工现场后，要及时入仓振捣，避免初凝。
及时进行混凝土养护，做好温控措施，预防裂缝的产生。
预应力箱梁张拉质量控制措施详细版
文件编号：GD/FS-1240（解决方案范本系列）预应力箱梁张拉质量控制措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________预应力箱梁张拉质量控制措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
一、材料及成品质量控制：1、预应力钢绞线采用符合GB/T5223-95标准，公称直径为15.2mm，强度为1860Mp的二级低松弛钢绞线。
2、预应力锚具应符合'预应力锚具、夹片、和连接器'（GB/T14370-2000）的要求。
二、张拉质量控制：1、我施工单位拟用4台120t千斤顶及相关配套的油压泵，并经标定后投入使用，在张拉作业中千斤顶与油泵、油压表一一对应使用。
2、预应力钢束张拉采用千斤顶油压表张拉力和延伸量双控施工。
3、张拉作业配备2组专业人员进行操作，和1名技术人员进行记录。
4、张拉钢绞线按照分批、分阶段、对称张拉原则进行，本项目采用同束钢绞线一端固定一端张拉形式。
5、张拉步骤：先张拉N2、N2'钢束后张拉N1、N1'钢束。
⑴、操作过程：在梁一端N2与N2'钢束采取一个固定一个张拉原则，梁两边张拉作业同时同步分阶段进行。
⑵、张拉程序为：N2（N2'）张拉端：0-15%记录当前状态下千斤顶油缸伸长量--a值N2（N2'）张拉端：15-30%记录当前状态下千斤顶油缸伸长量--b值N2（N2'）张拉端：30-100%持荷5分钟记录当前状态下千斤顶油缸伸长量--c值张拉伸长值b+c-2a注：如果钢绞线伸长量与给定值超过正负6%时则应停止张拉并查明原因。

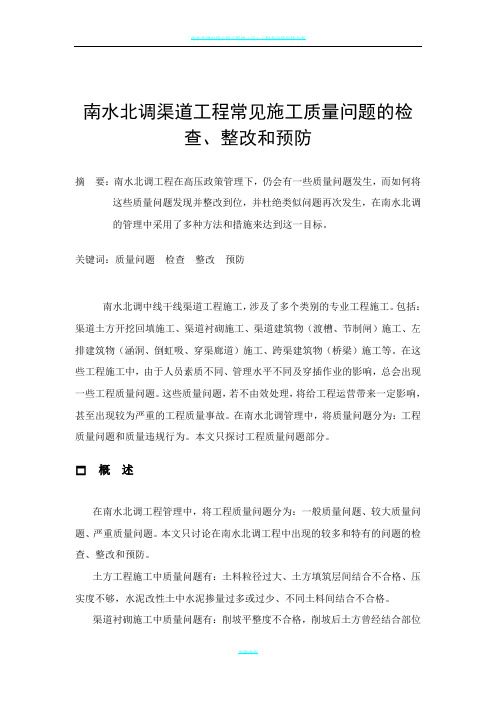

南水北调土建工程常见施工质量问题的检查、整改和预防
