机械振动模态的特性分析与控制
机械结构的振动分析与控制
机械结构的振动分析与控制引言：机械工程是一门涉及设计、制造和运用机械的学科，它在现代工业中扮演着至关重要的角色。
机械结构的振动分析与控制是机械工程中的一个重要研究领域，它关注机械结构在运行过程中的振动特性，以及如何通过控制手段来减小和控制这些振动，提高机械系统的稳定性和可靠性。
本文将深入探讨机械结构的振动分析与控制的相关理论和方法。
1. 振动分析的基本原理机械结构的振动是指在机械系统运行过程中，由于外界激励或内部失稳等因素引起的结构的周期性运动。
振动分析的基本原理是通过建立机械系统的数学模型，利用振动力学理论和方法，计算和预测机械结构的振动特性，包括振动频率、振动模态和振动幅值等。
常用的振动分析方法包括模态分析、频谱分析和时域分析等。
2. 振动控制的方法振动控制是指通过采取措施减小和控制机械结构的振动，以提高机械系统的性能和可靠性。
常见的振动控制方法有被动控制和主动控制两种。
2.1 被动控制被动控制是指通过在机械结构中引入一些特定的材料、结构或装置，来改变机械结构的振动特性，从而减小和控制振动。
常见的被动控制手段包括质量阻尼器、弹簧减振器和隔振基础等。
这些措施可以通过改变机械结构的固有频率、增加结构的阻尼和减小振动能量传递等方式来实现振动的控制。
2.2 主动控制主动控制是指通过在机械结构中引入传感器、执行器和控制系统等设备，实时监测和控制机械结构的振动。
主动控制可以根据实时的振动信号和控制算法，通过调节控制系统中的激励力或阻尼器的特性，来实现对机械结构振动的主动控制。
主动控制具有实时性和高精度的优势，可以有效地减小和控制机械结构的振动。
3. 振动分析与控制的应用领域振动分析与控制在机械工程中有着广泛的应用。
在航空航天领域，振动分析与控制可以用于飞机和航天器的结构设计和优化，以提高其飞行性能和结构的可靠性。
在汽车工程领域，振动分析与控制可以用于汽车底盘和车身结构的设计和优化，以提高车辆的乘坐舒适性和行驶稳定性。

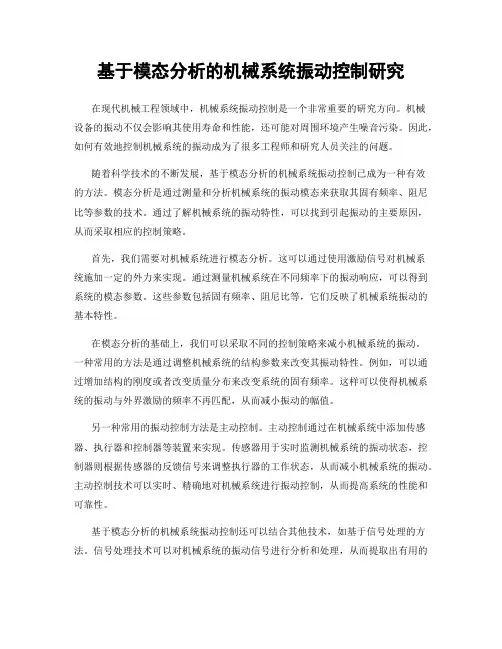

基于模态分析的机械系统振动控制研究
基于模态分析的机械系统振动控制研究在现代机械工程领域中，机械系统振动控制是一个非常重要的研究方向。
机械设备的振动不仅会影响其使用寿命和性能，还可能对周围环境产生噪音污染。
因此，如何有效地控制机械系统的振动成为了很多工程师和研究人员关注的问题。
随着科学技术的不断发展，基于模态分析的机械系统振动控制已成为一种有效的方法。
模态分析是通过测量和分析机械系统的振动模态来获取其固有频率、阻尼比等参数的技术。
通过了解机械系统的振动特性，可以找到引起振动的主要原因，从而采取相应的控制策略。
首先，我们需要对机械系统进行模态分析。
这可以通过使用激励信号对机械系统施加一定的外力来实现。
通过测量机械系统在不同频率下的振动响应，可以得到系统的模态参数。
这些参数包括固有频率、阻尼比等，它们反映了机械系统振动的基本特性。
在模态分析的基础上，我们可以采取不同的控制策略来减小机械系统的振动。
一种常用的方法是通过调整机械系统的结构参数来改变其振动特性。
例如，可以通过增加结构的刚度或者改变质量分布来改变系统的固有频率。
这样可以使得机械系统的振动与外界激励的频率不再匹配，从而减小振动的幅值。
另一种常用的振动控制方法是主动控制。
主动控制通过在机械系统中添加传感器、执行器和控制器等装置来实现。
传感器用于实时监测机械系统的振动状态，控制器则根据传感器的反馈信号来调整执行器的工作状态，从而减小机械系统的振动。
主动控制技术可以实时、精确地对机械系统进行振动控制，从而提高系统的性能和可靠性。
基于模态分析的机械系统振动控制还可以结合其他技术，如基于信号处理的方法。
信号处理技术可以对机械系统的振动信号进行分析和处理，从而提取出有用的信息。
通过对振动信号的频谱分析、滤波等处理，可以进一步深入了解机械系统的振动性能，并能够更加准确地进行振动控制。
然而，基于模态分析的机械系统振动控制也存在一些挑战和难题。
首先，模态参数的测量需要精确的仪器设备和技术手段，这对于一些复杂的机械系统来说可能会比较困难。
机械结构的振动测试与模态分析
机械结构的振动测试与模态分析机械结构的振动是指在运动或工作过程中，由于受到外界激励或内部失稳因素的影响而出现的周期性或非周期性的振动现象。
振动不仅会影响机械结构的正常运行，还可能导致结构疲劳、损坏，甚至产生严重事故。
因此，了解机械结构的振动特性，进行振动测试和模态分析，对于结构设计、改进和维护具有重要意义。
1. 振动测试振动测试是通过实验手段对机械结构的振动特性进行测量和分析的过程。
常见的振动测试手段包括加速度传感器、速度传感器、位移传感器等。
通过这些传感器，可以测量到结构在不同频率范围内的振动加速度、振动速度和振动位移等参数。
振动测试不仅可以定量地描述结构的振动特性，还可以研究振动的传播路径、频谱特性和共振现象等。
2. 模态分析模态分析是对机械结构的振动特性进行分析和研究的过程。
模态分析的目的是确定结构的振动模态，即结构的固有频率、振型和阻尼等参数。
通过模态分析，可以了解机械结构在不同频率下的振动特性，并确定结构中可能存在的共振点和振动节点。
同时，模态分析还可以帮助设计师优化结构的设计，减小结构的振动幅值，提高结构的工作效率和可靠性。
3. 应用案例以汽车底盘为例，进行振动测试和模态分析的应用。
在汽车行驶过程中，底盘承受着来自路面的冲击和车辆运动的振动。
通过振动测试，可以测量到底盘在不同行驶速度下的振动加速度和振动速度等参数。
通过模态分析，可以确定底盘的固有频率和振型，判断底盘是否在某些特定频率下容易出现共振现象。
根据振动测试和模态分析的结果，可以对底盘的结构进行优化，提高底盘的刚度和减小噪声，提高驾驶的舒适性和汽车的安全性能。
4. 振动测试与模态分析的意义振动测试与模态分析对于机械结构的设计、改进和维护具有重要意义。
通过振动测试，可以了解机械结构在不同工况下的振动特性，及时发现结构的振动异常和故障等。
通过模态分析，可以确定结构的固有频率和振型，为结构的优化设计提供依据。
同时，振动测试与模态分析还可以帮助工程师评估结构的可靠性和耐久性，减小结构的振动幅值，提高结构的工作效率和可靠性。
机械系统模态振动分析与改进
机械系统模态振动分析与改进引言机械系统的运行稳定性和性能优化对于各个行业的发展至关重要。
在设计和制造机械系统时，我们需要考虑它们的模态振动。
本文将讨论机械系统模态振动的分析方法以及如何通过改进来提高系统的振动特性。
一、模态振动的概念与意义模态振动是指机械系统在受到外力激励后，以一定的频率和振幅自由振动的现象。
通常情况下，机械系统的模态主要由系统的质量、刚度和阻尼决定。
了解机械系统的模态振动能够帮助我们预测系统的振动特性，并在设计和制造阶段进行改进，从而提高系统的性能。
二、模态振动分析方法1. 经典分析方法经典分析方法是通过对机械系统的运动方程进行求解，得到系统的模态特征值和振型。
其中，特征值表示系统的模态频率，而振型则描述了系统在不同模态下的振动形态。
这种方法通常适用于简单的机械系统，如单自由度系统。
然而，对于复杂的多自由度系统，经典分析方法的求解过程会变得非常复杂。
2. 有限元分析方法有限元分析方法是一种常用的模态振动分析方法。
它将机械系统离散化为有限个小单元，在每个小单元上建立运动学和力学方程，再通过求解整个系统的特征值和振型来得到系统的模态特性。
这种方法可以应用于复杂的多自由度系统，并且与实际情况较好地吻合。
3. 实验测量方法实验测量方法是通过对机械系统进行实际测试，获取系统的模态特征值和振型。
常用的实验测量方法包括模态分析法、频响函数法和阻尼测试法等。
实验测量方法通常能够提供更加准确的结果，但需要进行相应的测试和数据处理，成本较高。
三、改进机械系统的振动特性1. 调整系统结构要改进机械系统的振动特性，我们可以从调整系统的结构入手。
可以通过增大系统的刚度来提高系统的自然频率，减小系统的质量来减小振动响应。
此外，还可以采用减振措施，如增加阻尼材料来减小振动幅值。
通过结构调整，可以有效地改善机械系统的振动性能。
2. 优化系统参数优化系统参数也是改进机械系统振动特性的一种方法。
通过对系统的质量、刚度和阻尼进行优化设计，可以使系统的模态频率和振动幅值达到最佳状态。

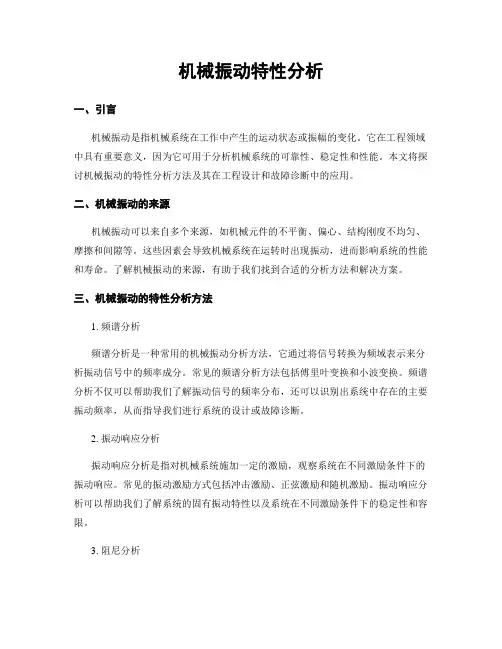

机械振动特性分析
机械振动特性分析一、引言机械振动是指机械系统在工作中产生的运动状态或振幅的变化。
它在工程领域中具有重要意义，因为它可用于分析机械系统的可靠性、稳定性和性能。
本文将探讨机械振动的特性分析方法及其在工程设计和故障诊断中的应用。
二、机械振动的来源机械振动可以来自多个来源，如机械元件的不平衡、偏心、结构刚度不均匀、摩擦和间隙等。
这些因素会导致机械系统在运转时出现振动，进而影响系统的性能和寿命。
了解机械振动的来源，有助于我们找到合适的分析方法和解决方案。
三、机械振动的特性分析方法1. 频谱分析频谱分析是一种常用的机械振动分析方法，它通过将信号转换为频域表示来分析振动信号中的频率成分。
常见的频谱分析方法包括傅里叶变换和小波变换。
频谱分析不仅可以帮助我们了解振动信号的频率分布，还可以识别出系统中存在的主要振动频率，从而指导我们进行系统的设计或故障诊断。
2. 振动响应分析振动响应分析是指对机械系统施加一定的激励，观察系统在不同激励条件下的振动响应。
常见的振动激励方式包括冲击激励、正弦激励和随机激励。
振动响应分析可以帮助我们了解系统的固有振动特性以及系统在不同激励条件下的稳定性和容限。
3. 阻尼分析阻尼是指机械系统振动的能量损耗，它对系统的振动性能和稳定性有着重要影响。
阻尼分析可以帮助我们了解系统的阻尼水平以及阻尼对系统振动特性的影响。
常见的阻尼分析方法包括模态分析和阻尼对比法。
四、机械振动特性分析的应用1. 工程设计机械振动特性分析在工程设计中有着广泛的应用。
通过分析机械系统的振动特性，我们可以优化系统的设计，提高系统的稳定性和性能。
例如，在发动机设计中，可以通过振动特性分析来减少发动机的振动幅值，提高其运行的平稳性和寿命。
2. 故障诊断机械振动特性分析在故障诊断领域中也具有重要意义。
通过对工作机械的振动信号进行分析，我们可以判断系统是否存在异常振动，并定位故障的来源。
这有助于我们及时进行维修和保养，避免进一步损坏和事故的发生。
机械结构的振动模态分析与优化设计
机械结构的振动模态分析与优化设计引言机械结构的振动问题一直是工程领域的研究热点之一。
振动问题主要影响结构的安全性、可靠性和性能。
因此，在机械结构设计过程中，振动模态分析和优化设计显得尤为重要。
本文将探讨机械结构振动模态分析和优化设计的方法与实践。
一、振动模态分析振动模态分析是研究结构振动特性的一种方法。
通过振动模态分析，可以获取结构的固有频率、振型形态和模态的阻尼特性等信息。
振动模态分析的目的是为了了解结构的振动特性，为优化设计提供依据。
在进行振动模态分析时，首先需要使用有限元分析（FEA）的方法建立结构的有限元模型。
然后，通过求解结构的特征值问题，可以得到结构的固有频率和模态形态。
振动模态分析的结果可以通过模态分析软件进行可视化展示，更加直观地观察结构的振动行为。
二、振动模态的影响因素振动模态的特性受到多个因素的影响。
首先，结构的几何形状和材料性质是影响振动模态的主要因素。
例如，结构的尺寸和形状会影响固有频率和振型形态。
材料的弹性模量和密度也会影响结构的固有频率。
其次，结构的边界条件和约束条件也会影响振动模态的特性。
边界条件是指结构与周围环境的约束关系，例如结构的支座条件。
约束条件是指结构内部各部件之间的连接关系。
边界条件和约束条件会影响结构的振动自由度，并且改变结构的固有频率和振型。
最后，结构的质量分布和强度分布也会对振动模态产生影响。
质量分布是指结构各部件的质量分布情况，不同的质量分布会导致结构的固有频率不同。
强度分布是指结构各部件的强度和刚度分布情况，不同的强度分布会导致结构的振动行为不同。
三、振动模态优化设计在振动模态优化设计中，目标是通过调整结构的参数，使得结构的振动模态满足设计要求。
优化设计可以分为两个层次：一是基于结构的几何参数和材料参数的优化设计；二是基于结构的边界条件和约束条件的优化设计。
在第一个层次的优化设计中，可以使用参数化建模的方法，通过改变结构的几何参数和材料参数，来调整结构的固有频率和振型。
机械结构的模态分析与振动控制研究
机械结构的模态分析与振动控制研究引言：机械结构是指由多个零部件组成的复杂系统，广泛应用于各行业。
然而，机械结构在运行过程中会受到各种振动干扰，影响其稳定性和寿命。
因此，对机械结构的模态分析和振动控制进行研究，具有重要的工程意义。
本文将探讨机械结构模态分析的方法和振动控制的技术。
一、模态分析的方法机械结构的模态分析是研究其固有振动特性的过程。
常用的模态分析方法有有限元法、模态试验和解析法等。
有限元法是基于离散化的数值分析方法，将机械结构划分为有限个子单元，通过求解结构的特征方程，得到其固有频率和振型。
有限元法具有较高的精度和适用性，广泛应用于工程实践。
模态试验是通过对机械结构施加激励，测量其振动响应来获取结构的模态参数。
模态试验可以直接测量到实际结构的固有频率和振型，具有较高的准确性。
然而，模态试验需要借助专业设备和仪器，成本较高。
解析法是基于结构的数学模型，通过求解其运动方程，得到结构的模态参数。
解析法可以快速计算结构的固有频率和振型，但其适用范围较窄，仅适合简单结构。
二、振动控制的技术振动控制是通过改变机械结构的振动特性，降低振动幅值和能量的传递，从而达到减少振动干扰的目的。
常见的振动控制技术包括主动控制、半主动控制和被动控制。
主动控制是通过主动激励和反馈控制，实时调节机械结构的刚度和阻尼，以抑制振动。
主动控制具有较高的控制精度和适应性，但要求实时反馈控制和高强度的激励装置。
半主动控制是在机械结构中引入可调节的阻尼器或弹簧元件，通过改变其特性参数来减缓振动。
半主动控制具有中等的成本和适用范围，是一种有效的振动控制技术。
被动控制是通过添加吸振材料或隔振装置，改变机械结构的自振频率和振动传递路径，从而减少振动干扰。
被动控制成本较低，适用范围广泛，但对结构刚度和自重有一定要求。
三、案例分析：汽车悬架系统的模态分析与振动控制汽车悬架系统是机械结构中重要的振动控制对象。
通过对汽车悬架系统的模态分析和振动控制，可以提高行驶平稳性和乘坐舒适性。
机械振动分析与控制技术
机械振动分析与控制技术一、机械振动的概念机械振动是指机械运动中的震动,是工程中常见的现象,也是制约机器性能,降低机器寿命的重要因素之一。
机械振动可以分为自由振动和强迫振动两类。
其中自由振动指系统在没有外界作用下的振动动态行为，而强迫振动指系统受到外界力作用下的振动动态行为。
二、机械振动分析技术为了有效地控制机械振动，需要先对机械振动进行分析。
目前机械振动分析技术主要包括模态分析和频率响应分析两种方法。
1. 模态分析模态分析适用于求解机械系统在自由振动情况下的振动特性。
其基本思想是将机械系统振动问题转化为比较简单的数学问题，把机械系统振动的自由度分离开来，分别研究各自的振动特性。
通过分离出每个自由度对应的频率，可以对机械系统进行振动特性的分析和计算。
2. 频率响应分析频率响应分析适用于求解机械系统在强迫振动情况下的振动特性。
其基本思想是通过将机械系统与激励力作为一个整体进行分析，来求解机械系统在不同频率下的响应特性。
通过分析激励力与机械系统的响应，得到机械系统在不同频率下的振动特性，进而对机械系统的振动进行控制和调节。
三、机械振动控制技术为了有效地控制机械振动，可以采用机械振动控制技术。
目前机械振动控制技术主要包括被动控制和主动控制两种方法。
1. 被动控制被动控制是指通过机械结构的变化，改变机械系统的振动特性，从而达到控制振动的目的。
被动控制可以采用材料的选择，结构参数的调整等方式进行控制。
在实际应用中，被动控制主要应用于需要长期控制的机械系统。
2. 主动控制主动控制是指根据系统反馈信息，通过激励系统的某个部分，改变机械系统的振动特性，从而达到控制振动的目的。
主动控制可以采用精密传感器，控制算法，控制器等设备进行。
四、机械振动的应用机械振动分析和控制技术的应用广泛，可用于飞机发动机、高速列车、钢铁、火电、核电等行业。
这些领域的机械系统都对振动控制有着极高的需求，因此机械振动分析和控制技术在这些领域中得到了广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械振动模态的特性分析与控制引言
机械振动是工程领域经常遇到的问题之一。
无论是大型机械设备还是微小的机
械结构，都可能存在振动问题。
因此，对于机械振动的特性进行分析和控制显得尤为重要。
本文将就机械振动模态的特性进行探讨，并介绍一些常见的控制方法。
一、机械振动模态的定义
机械振动模态是指机械系统在特定频率下的振动形态。
通俗来说，就是机械系
统在不同频率下的振动模式。
机械振动模态的定义对于分析机械系统的振动特性至关重要。
通过对机械振动模态的分析，可以了解系统的主要振动频率、振动方式等信息，为问题的解决提供指导。
二、机械振动模态的表示方法
机械振动模态的表示方法有多种，其中最常用的是模态参数法。
模态参数法通
过计算机模拟等手段，得到机械系统在不同频率下的振动模态。
具体来说，就是通过对机械系统的动力学方程进行求解，找到系统的特征频率和相应的振动模态。
这种方法具有较高的精度和可靠性，是目前工程实践中应用最广泛的方法。
三、机械振动模态的特性分析
机械振动模态的特性包括频率、振幅、相位等。
其中频率是最为重要的特性之一。
通过对机械振动模态频率的分析，可以了解机械系统的固有频率和共振频率。
固有频率是机械系统在自由振动状态下的频率，与机械系统的结构和质量参数有关。
共振频率是机械系统受到外界激励时振动幅值急剧增大的频率，与机械系统的刚度和阻尼参数有关。
振幅是机械振动模态的另一个重要特性。
振幅表示了机械系统在不同频率下振
动的幅值大小。
通过对机械振动模态振幅的分析，可以了解机械系统在不同频率下的振动强度。
振幅的大小直接影响到机械系统的稳定性和工作效率。
相位是机械振动模态的另一个重要特性。
相位指的是机械系统在不同频率下振
动的时间延迟。
通过对机械振动模态相位的分析，可以了解机械系统在不同频率下的振动相位差。
相位的大小和变化情况直接影响到机械系统的振动同步性和稳定性。
四、机械振动模态的控制方法
针对机械振动模态的特性，可以采取一系列控制方法来实现振动的抑制和控制。
常见的机械振动控制方法包括频率调整、分频振动、阻尼调节等。
频率调整是一种常用的控制方法。
通过改变机械系统的结构参数，调整振动模
态的频率，从而消除共振现象。
常用的频率调整方法包括改变机械系统的质量、刚度和阻尼参数等。
分频振动是一种有效的控制方法。
通过采用多频率振动源，产生多个频率的激
励信号，使机械系统在多个频率下进行振动。
这种方法可以有效地抑制定向性振动和共振现象，提高系统的稳定性和工作效率。
阻尼调节是一种经典的控制方法。
通过改变机械系统的阻尼参数，调整振动模
态的阻尼比，从而控制振动的衰减和能量的耗散。
常用的阻尼调节方法包括增加阻尼器的数量和优化阻尼器的位置等。
五、结论
通过对机械振动模态的特性进行分析和控制，可以提高机械系统的稳定性和工
作效率，减少振动对设备的损坏和影响。
在实际工程中，必须根据具体的问题和要求，选择合适的分析方法和控制方法。
同时，还需要对机械系统的特性进行全面的了解，以便更好地解决振动问题。
机械振动模态的特性分析与控制是机械工程领域的一个重要研究方向，对于提高机械系统的性能和可靠性具有重要意义。
