犁刀式混合机
混合及混合机的发展与现状
行星双螺旋锥形混合机：
一个倒锥形的容器内装有一长一 短两根非对称螺旋，两根螺旋在 自传的同时沿锥壁作圆周运动， 是的无聊在混合机内作：a.沿椎 体壁的圆周运动；b.沿筒体半径 方向的自外向内运动；c.沿锥壁 的上升运动；d.有螺旋轴自传引 起的下降运动，从而形成物料的 对流、剪切、扩散、渗透的复合 运动。
混合机的分类
• 为了适应混合要求，饲料加工中使用的混 合机型多种多样：单轴/双轴、立式/卧式、 分批式/连续式、锥形/V型/圆筒型、搅拌式/ 无搅拌式等，具体还可以分为两大类 • 容器回转型：滚筒型、V型、双圆锥型、正 方型、S型。 • 容器固定型：卧式螺带型、立式螺带型、 行星型、犁刀型、锥式螺带型、无重力型。
• 特点：结构紧凑、可靠性高、适用范围广 • 具体表现为：混合时间短，混合均匀度高， 残留量少，能耗低；混合时不受物料比重、 粒度、形状等物理性能的影响，不产生偏 析；混合过程中桨叶对物料的作用较为柔 和，不破坏物料原始物理特性。
• 以上是混合机发展中具有影响力的产品， 这些产品充分考虑了影响混合的因素，各 项功能逐渐趋于完善。为了适应现代科技 的发展，自动控制系统已经逐步应用到混 合机上，例如加料方式、次序、速度等等。
第三阶段
• 90年代末至今为第三阶段。 • 随着饲料工业的发展，生产规模不断扩大， 以及高性能电脑配料秤的使用，是的混合 工序对混合精度和混合时间的要求越来越 高，这时期研制开发了新型产品——无重 力混合机。
• 结构：该机主要由混合腔体、两组桨叶轴、传动机构、排料门机构
及控制机构等组成。混合腔体设计为两组桨叶轴运转轨迹相互匹配 的“W”型，在混合腔体顶盖上设置进料口，顶部侧面安装有液体 添加管道和喷嘴，以便液体的添加，而在混合腔体底部设置两组接 近体腔长度的翻转密封门，当混合完成时通过气缸打开这两个翻转 门，可以迅速排清混合腔体内的物料。在混合腔内设置两组旋向相 反的桨叶轴，轴上装有若干个桨叶片，桨叶片呈45°角安装在桨叶 轴上，桨叶片之间相互交叉重叠，并对应错开，避免两组桨叶片之 间发生碰撞、干涉。
卧式犁刀混合机工作原理级技术参数
外形尺寸（mm ）
长
宽
高
1000
700
1200
1500
500
700
设备重量H-0.2
4
85
SHDH -0.5
7.5
62
SHDH -1
11
62
SHDH -2
15
50
SHDH -3
18.5
50
SHDH -4
22
42
SHDH -5
30
42
SHDH -6
37
42
SHDH -8
卧式犁刀混 合机优势： 丰富的应用经验及极有针对性的非标设计能力 针对行业，原料及成品 特性，压力温度要 求，固液比例，配套工艺等 ；世赫工业会在驱动装置 、操作性、密封性等方面开収极具有针对性的解决方案。 如：针对电池粉末行业开収的高密封性、可抽真空性 、加热性桶体 ，针对某些特殊粉末设计 整机加热 400℃高温，针对环境工程污泥行业提供的特殊飞刀破碎组件 等。 可靠的驱 动 配置 根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。 驱动电机采用国际一流 电机供应商 产品，如西门子、ABB、SEW 等，可采用直联 式、链轮连接、液力耦合器连接等进行扭力输出。
强大的辅 助 组件 混合机可加装多种组件使用，常用的有盘管蒸汽夹套、蜂窝耐压夹套、循环介质夹套、在线叏样阀、高速飞刀、温度探测、称重系统、除尘净化、真空干燥等 组件。 添加少量液体时，可配置喷液 喷雾装置，更有利于液体均匀的分散混合于粉料内，喷液系统由压力源、储液罐、喷头三种基本组成模块。 材质可根据 要求定制碳 钢、SS304 不锈钢、SS316 L 不锈钢，SS321 不锈钢，或其他高硬度合金搅拌器，也可以进行 聚氨酯内衬 或者喷涂高 耐磨材料；

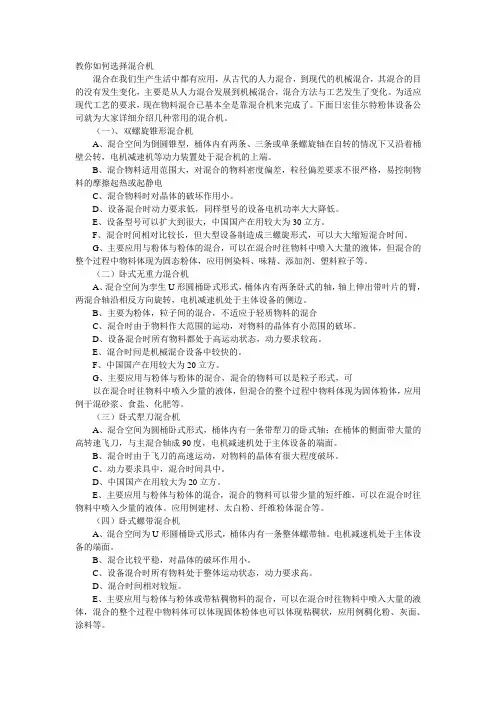

教你如何选择混合机
教你如何选择混合机混合在我们生产生活中都有应用，从古代的人力混合，到现代的机械混合，其混合的目的没有发生变化，主要是从人力混合发展到机械混合，混合方法与工艺发生了变化。
为适应现代工艺的要求，现在物料混合已基本全是靠混合机来完成了。
下面日宏佳尔特粉体设备公司就为大家详细介绍几种常用的混合机。
（一）、双螺旋锥形混合机A、混合空间为倒圆锥型，桶体内有两条、三条或单条螺旋轴在自转的情况下又沿着桶壁公转，电机减速机等动力装置处于混合机的上端。
B、混合物料适用范围大，对混合的物料密度偏差，粒径偏差要求不很严格，易控制物料的摩擦起热或起静电C、混合物料时对晶体的破坏作用小。
D、设备混合时动力要求低，同样型号的设备电机功率大大降低。
E、设备型号可以扩大到很大，中国国产在用较大为30立方。
F、混合时间相对比较长，但大型设备制造成三螺旋形式，可以大大缩短混合时间。
G、主要应用与粉体与粉体的混合，可以在混合时往物料中喷入大量的液体，但混合的整个过程中物料体现为固态粉体，应用例染料、味精、添加剂、塑料粒子等。
（二）卧式无重力混合机A、混合空间为孪生U形圆桶卧式形式，桶体内有两条卧式的轴，轴上伸出带叶片的臂，两混合轴沿相反方向旋转，电机减速机处于主体设备的侧边。
B、主要为粉体，粒子间的混合，不适应于轻质物料的混合C、混合时由于物料作大范围的运动，对物料的晶体有小范围的破坏。
D、设备混合时所有物料都处于高运动状态，动力要求较高。
E、混合时间是机械混合设备中较快的。
F、中国国产在用较大为20立方。
G、主要应用与粉体与粉体的混合，混合的物料可以是粒子形式，可以在混合时往物料中喷入少量的液体，但混合的整个过程中物料体现为固体粉体，应用例干混砂浆、食盐、化肥等。
（三）卧式犁刀混合机A、混合空间为圆桶卧式形式，桶体内有一条带犁刀的卧式轴；在桶体的侧面带大量的高转速飞刀，与主混合轴成90度，电机减速机处于主体设备的端面。
B、混合时由于飞刀的高速运动，对物料的晶体有很大程度破坏。
犁刀式混合机安全操作规程
犁刀式混合机安全操作规程
1. 使用前检查犁刀式混合机放料闸阀密封情况，检查电机轴承润滑
情况，检查混合机内有无物料；
2. 正常后点动犁刀式混合机，查看运转情况；
3. 投料前，检查投料口周围情况，防止其他杂物或铁器掉入混合机
打坏犁刀。
4. 放料前先投入部分粉剂，防止物料放入混合机后粘壁严重，导致
放料困难；
5. 使用过程中检查放料闸阀，防止物料溢出。
6. 犁刀式混合机装料系数不得超过75%。
7. 放料前，必须停止运行。
放料结束后，可点动混合机，使物料放
净。
8. 发现异常必须马上停止，并进行维修和清理。
饲料混合机的常见机型有哪些？
饲料混合机的常见机型有哪些？饲料混合机是利用机械力和重力等，将两种或两种以上物料均匀混合起来的机械设备。
在混合的过程中，还可以增加物料接触表面积，以促进化学反应，还能够加速物理变化。
常见的混合机型有犁刀混合机、螺带混合机、无重力混合机、v型混合机、双螺旋锥形混合机、高低速液体混拌机和行星动力混合机等。
一、双螺旋锥形混合机锥形混合机是一种新型高效、高精度的颗粒物混合设备，它广泛适用于化工、农药、染料、医药、食品、饲料、石油、冶金矿山等行业的各种粉体颗粒的混合。
1、双螺旋锥形混合机的特点①结构先进、操作方便、运行安全可靠。
②混合速度快，且质量均匀。
本机双螺旋为非对称排列，－大－小扩大了搅拌范围，因而对比重悬殊混配比悬殊的物料混合更为合适。
③节能效果显著，本机与滚筒式混合机相比能耗仅其十分之一。
农机知识' title='饲料混合机的常见机型有哪些？'src="https:///uploads/allimg/140917/1450461Y2-0.jpg" />饲料混合机④对颗粒物料的磨损和压馈微小，对热敏性物料混合不发生过热反应。
⑤混合的制剂稳定，不发生分层及离析现象。
⑥本机密封无尘，操作简单、维修方便、适用寿命长。
此外，还可根据用户要求，将锥形制成压力容器进行加压或真空操作。
⑦本机的自传、公转均有－套电机及摆线针输减速机完成。
2、双螺旋锥形混合机的工作原理①由于双螺旋的公转而使粉粒沿着锥体壁作周围运作。
②由于螺旋叶片的自传，使粉体向锥体中央排放作径向运动。
③粉体从锥底向上升流并向螺旋外周围表面上排出，进行物料混合。
④螺旋自转引起的粉粒向下降流，正是由于螺旋在混合机内的公转自转的组合，形成了粉体的四种流动形式：即对流、剪切、扩散、渗合的复合运动。
因此，粉体在混合机内能迅速达到均匀的混合。
二、卧式双轴螺带混合机卧式双轴螺带混合机是搅拌干的、粉状的物料，起到搅拌混合均匀的目的。

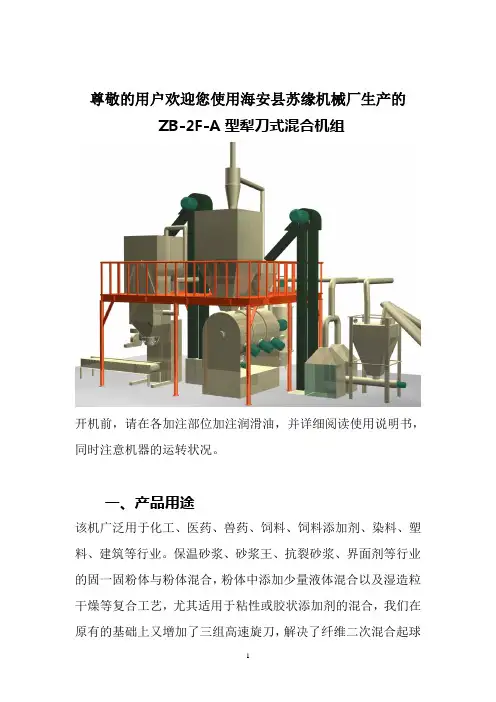

自动生产线说明书
尊敬的用户欢迎您使用海安县苏缘机械厂生产的ZB-2F-A型犁刀式混合机组开机前，请在各加注部位加注润滑油，并详细阅读使用说明书，同时注意机器的运转状况。
一、产品用途该机广泛用于化工、医药、兽药、饲料、饲料添加剂、染料、塑料、建筑等行业。
保温砂浆、砂浆王、抗裂砂浆、界面剂等行业的固一固粉体与粉体混合，粉体中添加少量液体混合以及湿造粒干燥等复合工艺，尤其适用于粘性或胶状添加剂的混合，我们在原有的基础上又增加了三组高速旋刀，解决了纤维二次混合起球的问题，达到了国家建材总局2006年6月1日规定的新型保温砂浆、抗裂砂浆和界面剂等多种新型材料的混合效果，最近我们自行研发了ZB-2F-A 型全自动生产线，用人少，效率高，整个生产线4-5人就可，电脑配料，电脑称重，自动封包，是您的首选产品。
二、主要技术参数及流程说明1号绞龙为水泥，2号绞龙为粉煤灰，3号绞龙加黄砂和辅料。
手动控制时经过CB900G 配料，经过配料仓跟一号提升机到储料规格 外型尺寸 实容积 主动力 分离刀 混合 时间 进料出料ZB1.5 4500X1200 X150060%-70% 11-43X1.5kW 8-10 min 220x4100x4kW 220x1400 x2.2kW ZB2 4700X1400 X1700 60%-70% 15-43X1.5kW 8-10 min 220x4100x4kW 220x1400 x2.2kWZB2.5 5000X1500 X170065%-73% 15-4 3X1.5kW 8-10 min 220x4100x4kW 220x1400x2.2kW仓。
图中放料阀有配料仓阀和储料仓阀，泡沫仓阀主机发料阀，2号搅拌放料阀。
打开主机后开储料仓阀，将物料放到主机里。
打开一号搅拌（没有纤维的时候一号搅拌不需要打开）。
数分钟后打开主机放料阀开2号提升机再开5号绞龙将料送到2号搅拌仓。
三、物料的处理黄砂，粉煤灰用筛网筛好，把大的石子和杂物去掉。
犁刀机说明书
犁刀机说明书产品概述LDH系列犁刀式混合机是一种适应性强、用途广的多功能混合设备。
由传动机构、卧式筒体、犁刀、飞刀四部分组成，物料在犁刀作用下沿筒壁作轴向流动，当物料流经飞刀时被高速旋转的飞刀抛洒，从而在较短时间内得到均匀混合。
工作原理LDH系列犁刀式混合机启动后，犁刀由犁刀轴带动旋转，使物料沿筒体径向作轴向流动，同时把物料沿犁刀两侧面的法线方向抛出。
当被抛出和作轴向流动的物料流经飞刀组时，被高速旋转的刀飞迅速、有力地抛散。
物料在上述犁刀和飞刀的复合作用下，不断更叠、扩散、在短时间内达到均匀的高精度混合。
对需要固-液混合的物料，混合液体通过喷液装置均匀喷洒在筒体内运动的物料上。
设备结构LDH系列犁刀式混合机主要由传动部分、卧式简筒、犁刀组轴、飞刀组、出料阀、喷液装置等部件组成。
1、传动部分由主电机和减速机传输给犁刀组轴。
2、卧式简体作乘物料，简体上部设有进料口和观察孔，简体一侧开有物料清洗门。
3、犁刀组轴：犁刀根据容积大小安排犁刀组，安装在主轴上，在筒体内作圆周运动混合物料。
4、飞刀组由副电机直接连接每组上有大小不同数把飞刀，高速飞刀有强烈抛散剪切的搅拌作用。
5、出料阀安装简体底部，供放料用。
6、喷液装置布置在筒体上部，由管件、喷头部件组成并固定在简体均匀分布喷散。
7、可以定制加套加温、冷却、干燥型。
设备特点LDH系列犁刀式混合机混合时间短，对粒度、密度差异大的物料混合有较好的适应性。
LDH系列犁刀式混合机的结构特点特别适合加液混合和造湿粒，粒径在0.3-3mm之间。
应用范围LDH系列犁刀式混合机应用于化工、医药、兽药、食品、饲料、饲料添加剂、农药、塑料、橡胶、化肥、建材、味精、食盐、染料、冶金、矿山等行业进行固-固（粉体与粉体）、固-液（粉体中添加少量液体）的混合以及造湿粒、干燥等复合工艺；LDH系列犁刀式混合机尤其适用于粘性或胶状添加剂的混合。
技术参数。
6立方犁刀混合机技术参数
6立方犁刀混合机技术参数
6立方犁刀混合机是一种用于农业和畜牧业的设备，主要用于混合饲料和肥料。
以下是一些可能的技术参数：
1. 容量，6立方，指的是混合机的容积，也就是它一次可以混合的最大容量。
2. 功率，混合机的功率通常以马力或千瓦为单位，这决定了它的混合效率和工作性能。
3. 转速，混合机的转速影响着混合的均匀程度和混合时间。
4. 混合时间，通常以分钟为单位，不同的混合机可能有不同的混合时间要求。
5. 混合方式，混合机可能采用不同的混合方式，如搅拌、翻转等，这会影响混合的效果和速度。
6. 外形尺寸，混合机的长宽高尺寸，这对于安装和使用都有重要意义。
7. 适用物料，混合机适用的物料种类，如饲料、肥料等。
8. 控制方式，混合机的控制方式，如手动控制、自动控制等。
9. 设备重量，混合机的重量对于运输和安装都有重要意义。
以上是一些可能的技术参数，具体的参数可能会因不同厂家和型号而有所不同。
在选择和使用混合机时，需要根据实际需要和生产情况来确定最合适的技术参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混合机的种类可谓是多种多样，在生活还有各行各业的生产加工中发挥着自己的作用，混
但是也提高了产量，合机的存在减少了许多劳动力，也就是说减少了经济支出反而增大了产量也就是还为企业创造了更多的经济效益，那么让我们一起了解一下犁刀式混合机的特点以及工作原理吧。
:犁刀式混合机适用范围犁刀式混合机广泛用于干粉砂浆、化工、农药、洗涤剂、颜料
食品、味精、奶粉、食盐、饲料、化学品、陶瓷、塑料、橡胶添加剂等粉料的干燥与混合。
犁刀式混合机性能特点减速机带动轴的旋转速度与桨叶的结构会使物料重力减弱，随着重力的缺乏，各物料存在颗粒大小、比重悬殊的差异在混合过程中被忽略。
激烈的搅拌运动缩短了一次混合的时间，更快速、更高效。
浆叶成一定犁刀式混合机工作原理犁刀式混合机卧式筒体内装
有双轴旋转反向的浆叶，角度将物料沿轴向、径向循环翻搅，使物料迅速混合均匀。
犁刀式混合机适用范围十分广泛。
搅拌主机筒体及搅拌叶片采用的是进口合金耐磨板，高速飞刀采用的是耐磨合金铸件，有极高的耐磨损性能，延长搅拌主机的使用寿命。
犁刀式混合机的用途非常广泛，可以说它是混合机的佼佼者，在
很多方面都可以适用，给人们的生活生产做出了极大的贡献。
