微电子封装技术论文范文(2)微电子封装技术论文范文篇二埋置型叠层微系统封装技术摘要：包含微机电系统(MEMs)混合元器件的埋置型叠层封装，此封装工艺为目前用于微电子封装的挠曲基板上芯片(c0F)工艺的衍生物。
cOF是一种高性能、多芯片封装工艺技术，在此封装中把芯片包入模塑塑料基板中，通过在元器件上形成的薄膜结构构成互连。
研究的激光融除工艺能够使所选择的cOF叠层区域有效融除，而对封装的MBMs器件影响最小。
对用于标准的c0F工艺的融除程序进行分析和特征描述，以便设计一种新的对裸露的MEMs器件热损坏的潜在性最小的程序。
cOF/MEMs封装技术非常适合于诸如微光学及无线射频器件等很多微系统封装的应用。
关键词：挠曲基板上芯片;微电子机械系统：微系统封装1、引言微电子机械系统(MEMS)从航空体系到家用电器提供了非常有潜在性的广阔的应用范围，与功能等效的宏观级系统相比，在微米级构建电子机械系统的能力形成了在尺寸、重量和功耗方面极度地缩小。
保持MEMS微型化的潜在性的关键之一就是高级封装技术。
如果微系统封装不好或不能有效地与微电子集成化，那么MEMS的很多优点就会丧失。
采用功能上和物理上集成MEMS与微电子学的方法有效地封装微系统是一种具有挑战性的任务。
由于MEMS和传统的微电子工艺处理存在差异，在相同的工艺中装配MEMS和微电子是复杂的。
例如，大多数MEMS器件需要移除淀积层以便释放或形成机械结构，通常用于移除淀积材料的这些工艺对互补金属氧化物半导体(CMOS)或别的微电子工艺来说是具有破坏性的。
很多MEMS工艺也采用高温退火以便降低结构层中的残余材料应力。
典型状况下退火温度大约为1000℃，这在CMOS器件中导致不受欢迎的残余物扩散，并可熔化低温导体诸如通常用于微电子处理中的铝。
缓和这些MEMS微电子集成及封装问题的一种选择方案就是使用封装叠层理念。
叠层或埋置芯片工艺已成功地应用于微电子封装。
在基板中埋置芯片考虑当高性能的内芯片互连提供等同于单片集成的电连接时，保护微电子芯片免受MEMS环境影响。
埋置型芯片封装尤其适合于微系统封装诸如元器件必须裸露于外部环境中的微光学器件或天线等。
已证明的几种MEMS封装方法，考虑到埋置型MEMS封装，这些方法在实际封装安装或创造适合于MEMS环境的模块装配期间，采用微电机技术。
本文中描述的埋置型叠层封装方法不同于扩展现存的多芯片及微电子封装工艺。
当允许与微电子高性能集成时，创造适合于MEMS的模块。
MEMS埋置型叠层工艺是为微电子封装研发的挠曲基板上芯片封装的衍生物。
使用COF初始的可行性已证明，那些结果突出了更进一步研究使MEMS器件损坏最小化的工艺的需要。
2、COF/MEMS封装工艺在基本的COF工艺中，当芯片被埋置于如图1所示的塑料基板中时，通过布图的叠层完成电互连。
COF互连叠层在芯片粘附之前预装配，叠层的底层通常为聚酰亚胺薄膜，叠层的顶层也可为聚酰亚胺薄膜。
铜用于使预装配叠层金属化，采用聚酰亚胺或热塑胶粘剂在COF 叠层上面朝下粘附芯片，把芯片压焊到叠层上之后，使用塑料模塑成形工艺诸如传递、压缩或注射模塑在元器件周围形成基板，在基板模塑期间模块温度不超过210℃。
下一步工艺就是芯片与叠层进行电连接，穿过叠层到元器件焊盘，通过激光钻通通路完成电连接。
接着为了形成电互连，把Ti/Cu金属化进行溅射并布图，依据目标应用采用不同类型的顶层金属化。
对MEMS封装而言，通过增加额外的激光融除步骤允许物理通路到MEMS器件(如图1)来增加COF工艺。
也要进行附加的等离子蚀刻使在裸露窗口中积累的聚酰亚胺残余物最小化。
接着在COF叠层移去之后把裸露的MEMS器件释放。
3、改进coF/MEMS激光融除工艺在初始封装分析阶段发现的最严重的问题就是由于激光融除过度的加热造成的MEMS器件翘曲或失效。
最易受过热影响的器件是到基板通路的热损耗弱的长、薄结构的器件，诸如热驱动器。
另外，MEMS芯片的材料特性也可促成热损坏问题。
在350nm状况用连续的氩离子激光完成COF激光融除。
由于与融除有关的热问题较少，短脉冲、高瞬时功率激光是较好的。
然而，在标准的COF工艺中采用的氩离子激光的使用授权对成本和设备进行限制。
在350nm状况下氩离子激光特别会损坏多晶硅试验器件，因为它们实际上吸收那个波长的所有的入射的激光能量。
再者，MEMS芯片上未覆盖的顶部多晶硅层特别对热损坏易受影响，因为在融除期间它是直接裸露于激光束的。
3.1、叠层融除概述如前所述，采用350nm状况下连续不断的氩激光运作完成COF 工艺中的激光融除。
激光的半功率射束宽度(HPWB)标称为9μm。
如图2示出了在融除期间使用的激光扫描图案。
对每个通路而言，在6～12 mm对幅中穿过模块表面进行激光扫描，当认为激光束影响模块表面时，使用快门控制。
在交叉通路的末端，使激光正交步进并颠倒过程使另一通路穿过模块。
正交步进的数量决定通路之间的重叠数。
使用重叠来改进融除的均匀性。
由于功率仅为中心激光束的一半，因此在激光束边缘融除较少的聚酰亚胺薄膜单个通路之后，聚酰亚胺薄膜融除的深度是不一致的。
选择不是太大或不是太小的重叠是关键的，是在先前通路上得不到足够功率的融除区域的又一机会。
大的重叠可产生大量的融除而不足够的重叠将产生不能融除的材料保留于模块上。
图3示出了一排留在大块微机电MEMS芯片上的叠层材料。
通路问的重叠太小不能认为融除是良好的一致性。
扫描率在决定融除工艺特征方面是又一关键性因素，慢扫描率考虑更多的目标时间，将融除更多材料，采用较快的扫描率清除残留的聚酰亚胺薄膜或使过热的目标区域的危险性最小化。
3.2、叠层融除特性为了测量并分析激光融除工艺，对几个COF封装样品进行测试，由于在实验室激光是设定的，只有限定数目的扫描率是可用的，因此选择150Hz(1350μm/s)作为融除大量材料的扫描率，选择600Hz(5400μm/s)用于抛光融除，清除大量融除后残余材料，只有两个变量参数为通路问的叠层和功率等级。
通路问的叠层是调研的第一量，采用改变的叠层融除试验样品来决定哪个叠层将提供最大的一致性。
对试验样品的分析表明相邻通路中心之间的间距为3μm，提供最均匀的融除覆盖，在随后的试验中使用此间距来确定融除深度对激光功率变换的敏感性。
下一步就是测量与功率级有函数关系的融除深度，对此试验采用有60μm厚的叠层COF封装样品。
当大量融除的激光功率从1～4W 变换，融除抛光的功率从1～5W变换时，在试验样品的叠层中融除窗口。
伴随特定功率级每个通路，用表面光度仪测量叠层融除的深度。
图4示出了这些试验的结果。
3.3、改进的叠层融除工序的研究描述了激光融除工艺特征之后，对改进的融除进行调研。
首先对显示MEMS器件损坏的COF/MEMS模块采用1.6W功率进行融除，然而直到激光进入埋置芯片几个微米之内时，功率才下降，因此对采用较低激光功率的新的融除程序和移去叠层的替代法进行研究和开发。
较低功率融除的第一次尝试没有成功，把激光功率设定到1W，希望只是降低功率会降低MEMS器件损坏的潜在性。
然而，在1W(150Hz)状况下融除是缓慢的，并且在几个通路之后出现了过度的残余物，产生了不受欢迎的副作用。
再者，残余物开始变硬，对融除造成了困难，不能用O 2或CF 4/O 2等离子蚀刻移除。
下一个程序就是结合高功率融除移去大部分的叠层，接着当融除继续到更接近芯片时降低功率采用2W(150Hz)的功率融除COF/MEMS模块，直到剩下的材料不到10μm。
采用3W(600Hz)的融除抛光来移除剩余材料。
此程序比移去大部分叠层的先前的尝试效果更好，并且残余物不变硬，但融除抛光不能彻底移去大量融除后剩下的接近10μm的残余物。
虽然采用(CF 4/O 2)的4小时的等离子灰来除去残余叠层物，但是当除去残余物时，等离子灰循环太长引起了在整个模块上方叠层的分层现象，也开始蚀刻MEMS芯片上裸露的多晶硅。
把实际降低融除诱发损坏方案与前面两次尝试相结合，第一次尝试失败，原因在于1W的功率不能足够融除电介质残余物变硬前的材料。
第二程序失败，是由于融除抛光和等离子灰移除之后剩下大量的材料。
第三程序的成功是由于采用了三步融除并伴随短的等离子灰移除，高压水擦洗有助于使每个步骤后剩下的残余物最小化，从而使硬化的可能性最小化，此程序的步骤如表1所示。
第一次融除步骤的目的是移除足够的叠层考虑使用设定的低功率，在2W(150Hz)状况下用3个通路完成这一步骤，该步骤移除了第一层聚酰亚胺薄膜和内层胶粘剂(约30μm)。
第二融除步骤在1W状况下包括5～7通路，此步骤融除底部聚酰亚胺薄膜(约25μm)，并留下仅仅较低的胶粘剂层通过融除抛光移除。
融除抛光(6个通路，3W,600Hz)清除大部分残余物电介质和胶粘剂。
融除之后，使用等离子灰和高压水擦洗，在低功率融除状况下从第二次尝试得到的积极的教训之一就是短的(小于90分钟)等离子灰(CF 4/O 2)在除去融除抛光后留下的残余物方面是非常有效的。
采用低压(约1乇)使封装芯片上氮化物或氧化物蚀刻最小化，最后步骤就是高压水擦洗，为的是除去任何不能保留于MEMS芯片表面上的硅石残余物，在每个融除步骤后也要使用高压擦洗。
3.4、二氧化硅层的热保护在COF封装之前，把MEMS芯片用保护性二氧化硅涂层覆盖，通过激光融除使其上方区域裸露，初始采用300nm到1μm厚的保护性氧化物使裸露表面诸如反射微镜盘上的残余物最小化。
保护性氧化物涂层意外的益处之一就是降低了MEMS器件对激光融除的易损性，即使在1.6W状况下进行融除，氧化物涂层区域中的MEMS器件显示出较少的激光加热损坏的证据。
降低损坏最可能的原因是通过氧化物层提供了热隔离。
COF/MEMS工艺中融除首要的是光热现象。
采用高于1ms脉宽的聚酰亚胺的紫外激光融除已表明是首要的光热反应现象。
在COF/MEMS工艺中采用的激光脉宽可确定为激光束的HPBW覆盖表面上点的时间量。
通过此定义，大量融除和融除抛光步骤的脉宽依次为6.67ms和1.67ms，这显示出光热融除是可预料的。
在350nm聚酰亚胺薄膜的光热融除的温度阈值的最小值为850℃，理论化的聚酰亚胺薄膜的最佳的光热融除发生的温度为1100～1500℃。
结果，接近聚酰亚胺薄膜融除的任何材料，诸如埋置型MEMS芯片，使经受至少850℃的热源，可能高达1500℃，这一数值的温度最易导致多晶硅结构中的失效发生。
二氧化硅的热传导率为1.0～1.4WK -lm -1，大大低于硅的热传导率160WK -lm -1或多晶硅的热传导率30WK -lm -1。
溅射或旋涂玻璃(SOG)氧化物保护层的存在对保护采用顶部多晶硅层的MEMS结构是特别重要的，因为这些器件裸露在表面，否则对融除的热效果没有绝缘作用。
电子封装论文

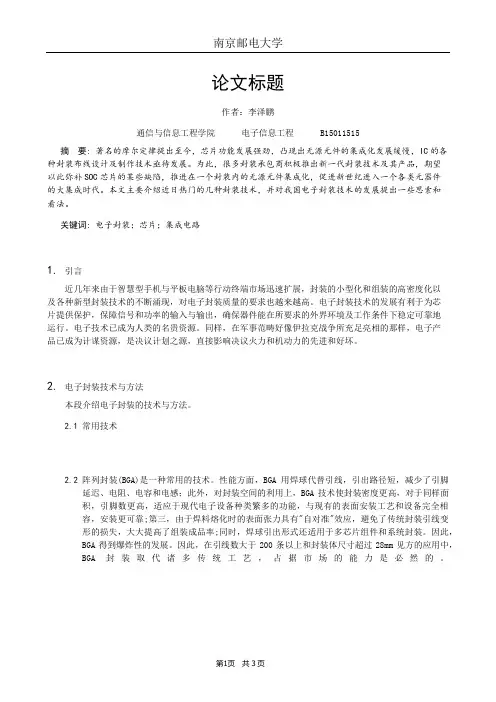

论文标题作者：李泽鹏通信与信息工程学院电子信息工程 B15011515摘要: 著名的摩尔定律提出至今，芯片功能发展强劲，凸现出无源元件的集成化发展缓慢，IC的各种封装布线设计及制作技术亟待发展。
为此，很多封装承包商积极推出新一代封装技术及其产品，期望以此弥补SOC芯片的某些缺陷，推进在一个封装内的无源元件集成化，促进新世纪进入一个各类元器件的大集成时代。
本文主要介绍近日热门的几种封装技术，并对我国电子封装技术的发展提出一些思索和看法。
关键词:电子封装；芯片；集成电路1.引言近几年来由于智慧型手机与平板电脑等行动终端市场迅速扩展，封装的小型化和组装的高密度化以及各种新型封装技术的不断涌现，对电子封装质量的要求也越来越高。
电子封装技术的发展有利于为芯片提供保护，保障信号和功率的输入与输出，确保器件能在所要求的外界环境及工作条件下稳定可靠地运行。
电子技术已成为人类的名贵资源。
同样，在军事范畴好像伊拉克战争所充足亮相的那样，电子产品已成为计谋资源，是决议计划之源，直接影响决议火力和机动力的先进和好坏。
2.电子封装技术与方法本段介绍电子封装的技术与方法。
2.1常用技术2.2阵列封装(BGA)是一种常用的技术。
性能方面，BGA用焊球代替引线，引出路径短，减少了引脚延迟、电阻、电容和电感；此外，对封装空间的利用上，BGA技术使封装密度更高，对于同样面积，引脚数更高，适应于现代电子设备种类繁多的功能，与现有的表面安装工艺和设备完全相容，安装更可靠;第三，由于焊料熔化时的表面张力具有"自对准"效应，避免了传统封装引线变形的损失，大大提高了组装成品率;同时，焊球引出形式还适用于多芯片组件和系统封装。
因此，BGA得到爆炸性的发展。
因此，在引线数大于200条以上和封装体尺寸超过28mm见方的应用中，BGA封装取代诸多传统工艺，占据市场的能力是必然的。
图1 BGA封装芯片图 2 iPhone7所搭载的SIP芯片还有一种技术便是最近盛传被iPhone 7所采用的新型SIP封装方法。
浅谈未来微电子封装技术发展趋势论文
浅谈未来微电子封装技术发展趋势论文浅谈未来微电子封装技术发展趋势论文1概述如今，全球正迎来电子信息时代，这一时代的重要特征是以电脑为核心，以各类集成电路，特别是大规模、超大规模集成电路的飞速发展为物质基础，并由此推动、变革着整个人类社会，极大地改变着人们的生活和工作方式，成为体现一个国家国力强弱的重要标志之一。
因为无论是电子计算机、现代信息产业、汽车电子及消费类电子产业，还是要求更高的航空、航天及军工产业等领域，都越来越要求电子产品具有高性能、多功能、高可靠、小型化、薄型化、轻型化、便携化以及将大众化普及所要求的低成本等特点。
满足这些要求的正式各类集成电路，特别是大规模、超大规模集成电路芯片。
要将这些不同引脚数的集成电路芯片，特别是引脚数高达数百乃至数千个I/O的集成电路芯片封装成各种用途的电子产品，并使其发挥应有的功能，就要采用各种不同的封装形式，如DIP、SOP、QFP、BGA、CSP、MCM 等。
可以看出，微电子封装技术一直在不断地发展着。
现在，集成电路产业中的微电子封装测试已与集成电路设计和集成电路制造一起成为密不可分又相对独立的三大产业。
而往往设计制造出的同一块集成电路芯片却采用各种不同的封装形式和结构。
今后的微电子封装又将如何发展呢？根据集成电路的发展及电子整机和系统所要求的高性能、多功能、高频、高速化、小型化、薄型化、轻型化、便携化及低成本等，必然要求微电子封装提出如下要求：(1)具有的I/O数更多；(2)具有更好的电性能和热性能；(3)更小、更轻、更薄，封装密度更高；(4)更便于安装、使用、返修；(5)可靠性更高；(6)性能价格比更高；2未来微电子技术发展趋势具体来说，在已有先进封装如QFP、BGA、CSP和MCM等基础上，微电子封装将会出现如下几种趋势：DCA（芯片直接安装技术）将成为未来微电子封装的主流形式DCA是基板上芯片直接安装技术，其互联方法有WB、TAB和FCB技术三种，DCA与互联方法结合，就构成板上芯片技术（COB）。
微电子封装工艺的发展
微电子封装工艺的发展微电子封装工艺是指将微型电子元器件及芯片通过一系列工艺步骤封装成具有特定功能的电气产品的过程。
随着微电子技术的发展和应用的广泛性，封装工艺也在不断地演变和更新。
本文将从材料、技术和应用三个方面探讨微电子封装工艺的发展。
首先，材料方面的发展是微电子封装工艺进步的重要因素之一、随着技术的发展，封装材料的性能要求也越来越高，例如高温耐受性、低温反应性、电磁兼容性等。
目前，常用的封装材料包括有机封装材料、无机封装材料和高分子封装材料。
有机封装材料具有重量轻、可塑性好等特点，适用于小尺寸的电子产品封装，但其耐受高温和电流能力较差。
无机封装材料具有良好的导热性和电绝缘性能，适用于高功率电子元器件封装，但制作工艺较为复杂。
高分子封装材料具有耐温性能、机械强度和电气性能较好，适用于高密度封装。
其次，随着技术的进步和创新，微电子封装工艺也在不断发展。
首先是封装技术的减小化趋势。
封装技术不断追求更小的封装尺寸，以适应微电子器件的微型化趋势。
如今，最小的可制造微电子封装尺寸已经达到亚微米级别。
其次是微电子封装技术的多样化。
随着应用领域的扩展，封装技术也在不断更新，包括微型封装、表面贴装封装、无铅封装等。
此外，新型封装技术如3D封装技术和SiP封装技术的出现，进一步推进了封装工艺的发展。
最后，微电子封装工艺的发展也与应用领域的扩展密切相关。
随着智能手机、平板电脑、物联网等新兴应用的兴起，对封装工艺的要求也越来越高，如更小尺寸、更高性能、更低功耗等。
同时，新兴应用也带来了新的封装技术需求，如柔性封装技术、生物医学封装技术等。
微电子封装工艺的不断发展与应用需求的紧密结合，推动了封装工艺的创新和进步。
综上所述，微电子封装工艺的发展是一个不断演进和更新的过程。
材料的发展、技术的进步以及应用领域的扩展是推动封装工艺不断发展的关键因素。
未来，随着新兴技术的不断涌现和应用需求的增加，微电子封装工艺将会继续发展，并在电子产品的微型化、多功能化和高性能化方面发挥重要作用。
微电子器件的封装与热管理研究

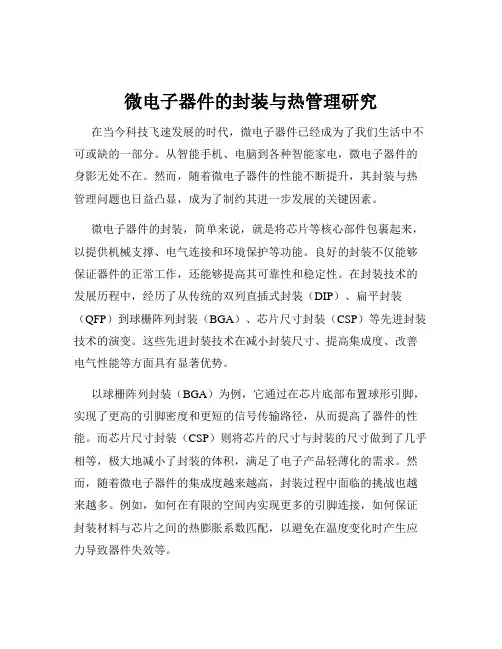

微电子器件的封装与热管理研究在当今科技飞速发展的时代，微电子器件已经成为了我们生活中不可或缺的一部分。
从智能手机、电脑到各种智能家电，微电子器件的身影无处不在。
然而，随着微电子器件的性能不断提升，其封装与热管理问题也日益凸显，成为了制约其进一步发展的关键因素。
微电子器件的封装，简单来说，就是将芯片等核心部件包裹起来，以提供机械支撑、电气连接和环境保护等功能。
良好的封装不仅能够保证器件的正常工作，还能够提高其可靠性和稳定性。
在封装技术的发展历程中，经历了从传统的双列直插式封装（DIP）、扁平封装（QFP）到球栅阵列封装（BGA）、芯片尺寸封装（CSP）等先进封装技术的演变。
这些先进封装技术在减小封装尺寸、提高集成度、改善电气性能等方面具有显著优势。
以球栅阵列封装（BGA）为例，它通过在芯片底部布置球形引脚，实现了更高的引脚密度和更短的信号传输路径，从而提高了器件的性能。
而芯片尺寸封装（CSP）则将芯片的尺寸与封装的尺寸做到了几乎相等，极大地减小了封装的体积，满足了电子产品轻薄化的需求。
然而，随着微电子器件的集成度越来越高，封装过程中面临的挑战也越来越多。
例如，如何在有限的空间内实现更多的引脚连接，如何保证封装材料与芯片之间的热膨胀系数匹配，以避免在温度变化时产生应力导致器件失效等。
与此同时，热管理问题也成为了微电子器件发展中的一个重要瓶颈。
由于微电子器件在工作过程中会产生大量的热量，如果这些热量不能及时有效地散发出去，就会导致器件温度升高，从而影响其性能和可靠性。
高温会导致电子迁移加剧、器件寿命缩短，甚至可能造成器件的永久性损坏。
因此，有效的热管理对于微电子器件的正常运行至关重要。
目前，微电子器件的热管理技术主要包括散热片、风扇、热管、均热板等。
散热片是一种常见的被动散热方式，它通过增大与空气的接触面积来提高散热效率。
风扇则是一种主动散热方式，通过强制对流来加速热量的散发。
热管和均热板则利用了工质的相变传热原理，具有更高的传热效率。
微电子封装技术范文
微电子封装技术范文
一、简介
微电子封装技术是指用于将微电子元件和集成电路封装在一起，作为
一个完整的系统的技术。
它主要用于控制电子元件、模块的显示、操作、
维护、安装等。
该技术的实现，一般是通过把封装后的微电子元件或集成
电路组装成一个模块，并安装到一个安装面板上，使其与外部连接成为一
个完整的系统。
二、特点
1、电子性能好：微电子封装技术一般采用材料的灵活性，能够有效
地改善电子产品的性能，从而满足用户对性能要求。
2、可靠性高：由于微电子封装技术能够改善电子器件的可靠性，因
此可以使得产品的可靠性得到很大的提高。
3、易于操作：由于封装技术能够把电子元件或集成电路组装成完整
的模块，并且这些模块能够很容易地安装在一个安装面板上，使得电子设
备的操作变得非常简单方便，而且能够减少维护和检修的工作量。
4、减少占地面积：由于所有的电子元件可以放在一个封装模块上，
因此减少了电子设备的占地面积，从而能够减少电子设备的安装空间。
三、流程
1、封装结构设计：在这一步中，先根据电路的功能需求，确定封装
的结构形状，包括封装件的结构、位置和定位方式等。
2、封装制造：根据设计的封装结构，使用压力铸造机、电子焊接机、注塑机等机械。
迈向新世纪的微电子封装技术

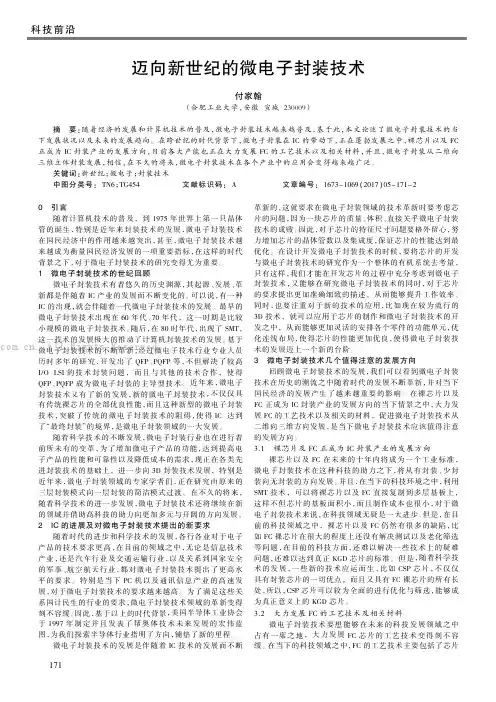

0引言随着计算机技术的普及，到1975年世界上第一只晶体管的诞生，特别是近年来封装技术的发展，微电子封装技术在国民经济中的作用越来越突出，甚至，微电子封装技术越来越成为衡量国民经济发展的一项重要指标，在这样的时代背景之下，对于微电子封装技术的研究变得尤为重要。
