热解气化炉技术
热解气化炉工作原理
热解气化炉工作原理热解气化炉是一种利用高温和压力将固体物质转化为气体的装置。
其工作原理是通过将固体物质加热至高温，并施加一定的压力，使其发生热解反应，从而将固体物质转化为气体。
热解气化炉通常由炉体、加热系统、压力系统、气体分离系统和废气处理系统等组成。
炉体是热解气化炉的主要部分，用于容纳和加热固体物质。
加热系统通过各种方式（如电加热、燃烧等）向炉体提供热量，使固体物质达到热解所需的高温。
压力系统用于控制炉体内的压力，以确保热解反应的进行。
气体分离系统用于将热解产生的气体与固体残渣分离开来，以便进一步处理和利用。
废气处理系统则用于处理热解过程中产生的废气，以减少对环境的污染。
在热解气化炉中，固体物质在高温下发生热解反应，主要包括干馏、热解和气化等过程。
干馏是指在无氧或缺氧条件下，将固体物质加热至一定温度，使其发生裂解，生成液体、气体和固体残渣。
热解是指在有限氧气或水蒸气存在的条件下，将固体物质加热至高温，使其发生裂解，生成气体和固体残渣。
气化是指在有氧气或水蒸气存在的条件下，将固体物质加热至高温，使其发生氧化反应，生成气体和固体残渣。
热解气化炉的工作原理可以通过以下步骤来描述。
首先，将待处理的固体物质投入炉体中，并关闭炉门，确保炉体密封。
然后，通过加热系统向炉体提供足够的热量，使固体物质逐渐升温。
当固体物质达到一定温度时，开始发生热解反应。
在热解过程中，固体物质的分子间键断裂，产生大量的气体和固体残渣。
此时，压力系统会控制炉体内的压力，以确保热解反应的进行。
热解产生的气体通过气体分离系统与固体残渣分离开来。
气体可以进一步处理和利用，而固体残渣则需要进行处理和处理。
热解气化炉是一种利用高温和压力将固体物质转化为气体的装置。
其工作原理是通过将固体物质加热至高温，并施加一定的压力，使其发生热解反应，从而将固体物质转化为气体。
热解气化炉在能源转化和废物处理等领域具有广泛的应用前景，可以有效地利用和处理固体物质，实现资源的循环利用和减少对环境的污染。
气化炉的工艺流程
气化炉工艺流程
1. 原料准备
•收集和预处理生物质原料（例如，木材、农作物残渣、垃圾），以去除杂质和调整水分含量。
2. 气化
•在气化反应器（通常为固定床或流化床）中，将预处理后的原料与控制量的空气进行反应，在高温（800-1000°C）和缺氧条件下进行热解和氧化。
•反应产生合成气，主要成分为一氧化碳（CO）、氢气（H2）、二氧化碳（CO2）和甲烷（CH4）。
3. 气体净化
•合成气中含有杂质（例如，灰分、焦油）、酸性气体和水分。
•使用各种净化技术（例如，旋风分离器、洗涤器、氧化剂、活性炭吸附器）去除杂质，提高合成气质量。
4. 热利用
•气化过程中产生的热量可以用于发电、供暖或其他工业用途。
•热量可以通过热交换器或蒸汽发生器回收。
5. 灰分处理
•气化过程中产生的灰分需要妥善处理和处置。
•灰分可以用于建筑材料、农业或其他用途。
6. 废水处理
•气化过程中产生的少量废水需要进行处理，以满足环境排放标准。
•废水处理可能涉及沉淀、过滤和生物处理。
7. 过程控制和监测
•气化炉的运行需要仔细控制和监测，以确保最佳性能、效率和环境合规性。
•关键参数（例如，温度、氧气流量、合成气成分）由传感器和控制器持续监测。
干馏气化热解炉的工作原理
干馏气化热解炉的工作原理干馏气化热解炉是一种用于处理固体废弃物和生物质的热解设备，通过高温和缺氧环境下的热解过程，将固体废弃物转化为可再生能源和有机肥料。
干馏气化热解炉的工作原理主要包括进料系统、加热系统、热解系统、汽化系统和气体处理系统。
进料系统将固体废弃物或生物质通过物料输送装置输送到热解炉中。
进料过程中，需要对原料进行预处理，包括破碎、干燥等操作，以提高热解效果。
加热系统是热解炉的核心组成部分，主要由燃料供应系统和燃烧系统组成。
燃料供应系统将燃料输送到燃烧系统中进行燃烧，提供热量给热解过程。
燃料可以是固体废弃物的一部分，也可以是其它可燃物质如天然气、木材等。
燃烧系统通过控制燃料的供给和氧气的调节，使得炉内的温度能够保持在适宜的热解温度范围内，一般在500-800摄氏度之间。
热解系统是将原料在高温和缺氧环境下进行热解的部分，它主要由热解区和收集区组成。
热解区是原料加热和分解的区域，高温和缺氧环境下，原料中的挥发性有机物分解为气体、液体和固体三相产物。
收集区是用于收集产生的气体、液体和固体产物的区域，通过不同的收集系统进行分离和收集。
汽化系统是将产生的气体进行进一步处理和利用的部分，其中较高产率的可燃气体可以用作燃料供应系统的一部分，较低产率的气体可以用于发电、热能回收等用途。
汽化系统通常包括气体净化和气体利用两个部分，气体净化主要用于去除气体中的灰尘、有害物质和异味，气体利用主要是对气体进行能源利用。
气体处理系统是对产生的气体进行进一步处理的部分，它主要包括冷凝、脱硫、脱氯等工序，目的是提取出气体中的有价值物质，并去除有害物质，以满足环保和能源利用的要求。
总之，干馏气化热解炉的工作原理是通过高温和缺氧环境下的热解过程，将固体废弃物和生物质转化为可再生能源和有机肥料。
它包括进料系统、加热系统、热解系统、汽化系统和气体处理系统等组成部分。
通过合理的控制和处理，可以实现高效、环保和可持续利用固体废弃物和生物质资源的目标。
甘肃热解气化炉施工方案
甘肃热解气化炉施工方案一、地基挖掘与平整根据气化炉的设计参数和施工图纸，确定地基挖掘的深度和尺寸。
使用挖掘机进行挖掘，确保挖掘过程中不损坏地下管线和其他设施。
挖掘完成后，进行地基平整，确保地基表面水平，无积水、杂物等。
二、钢筋绑扎与浇筑按照施工图纸的要求，在地基上进行钢筋的绑扎。
钢筋的间距、直径、数量等应符合设计要求，确保气化炉的稳定性和安全性。
在钢筋绑扎完成后，进行混凝土的浇筑。
混凝土应搅拌均匀，无杂质，浇筑过程中应注意振捣，确保混凝土密实。
三、气化炉位置确定根据施工图纸和现场实际情况，确定气化炉的安装位置。
确保气化炉位置与周围环境安全距离符合规范要求，避开易燃易爆区域。
四、支架设置与固定根据气化炉的重量和尺寸，选择适当的支架类型和规格。
支架安装应稳定、牢固，确保气化炉在运行过程中不产生晃动或移位。
支架与气化炉之间的连接应紧密、可靠，确保气化炉的安全性。
五、气化炉组装与固定按照气化炉的说明书和施工图纸，进行气化炉的组装。
组装过程中应注意各部件的配合间隙和紧固程度，确保气化炉运行平稳。
气化炉组装完成后，使用支架进行固定，确保气化炉的稳定性。
六、配套设备安装根据气化炉的运行需求，安装相应的配套设备，如输送管道、风机等。
设备安装应符合设计要求，确保设备的正常运行和气化炉的稳定运行。
七、调试与试运行在所有设备安装完成后，进行气化炉的调试和试运行。
调试过程中应检查各部件的运行情况，确保气化炉能够正常运行。
试运行过程中应注意观察气化炉的运行参数和排放情况，确保气化炉的性能达到设计要求。
八、安全事项注意施工过程中应严格遵守安全操作规程，确保施工人员的安全。
施工现场应设置明显的安全警示标志，禁止非施工人员进入施工区域。
施工前应进行安全检查，确保施工设备、工具等安全可靠。
施工过程中应定期进行安全检查和维护，及时发现并处理安全隐患。
以上是甘肃热解气化炉的施工方案，施工过程中应严格按照方案要求进行施工，确保气化炉的安装质量和运行安全。
日产出1-10吨生活垃圾无害化处理热解气化技术方案
日产出1-10吨生活垃圾无害化处理热解气化技术方案一、设计依据和基本设计说明：1.1处理规模及型号处理规模：I-IO吨/日热解炉型号LJRJ-TW系列炉型归类：生活垃圾热解气化炉1.2技术简要说明：1・2.1.生活垃圾热解炉(1)生活垃圾热解炉处理系统：本系统采用热解处理运行方式，采用URJ-TW系列型热解气化炉，以按时定量作为设计原则，处理能力能满足1-10吨/日的处理吨位要求。
(2)进料系统包括输送、粉碎(可选)、进料、密封部分，实现自动进料(3)燃烧系统包括一燃室、二燃室、燃烧空气系统、助燃器等。
本系统的燃烧系统包含一燃室、二燃室、助燃系统等部分组成，其主要实现生活垃圾的热解处理。
其中一燃室及二燃室为系统的核心部件。
本系统中产生的余热用于生活用热水或配备余热锅炉利用蒸汽)。
(4)尾气处理系统包括急冷、除雾、脱酸、多级过滤等工艺。
结合该项目的特点，以及XX在生活垃圾热解工艺上对烟气净化的多年经验，本项目设计中，烟气净化系统采用急冷+脱酸+除雾+多级过滤的工艺。
此法在XX设备上已得到了广泛的应用，且技术非常成熟。
尾气净化处理系统完成烟气的冷却，脱酸和除尘，主要由急冷干燥管、半干式除酸及除雾装置、多级过滤、引风机、烟囱等部分组成。
(5)引风系统应包括引风机、烟囱等。
引风系统包含引风机和烟囱，经尾气净化处理的烟气，通过引风机从烟囱中排入大气。
(6)残渣处理系统采用定期排渣方式。
在确保残渣热灼减率＜5%时，经无害化处理的残渣定期排出。
(7)辅助燃烧装置。
辅助系统为点火助燃系统，其性能描述可参见相关章节。
(8)工艺设备的设计和选型应严格执照《生活垃圾焚烧污染控制标准》(GB18485-2014)的要求进行。
1.3设计主要采用的标准■规范及规程设计、技术、资料、设备,符合最新版本的中华人民共和国国家标准(GB)。
1.4基本设计说明1.4.1基本设计参数生活垃圾混合热值：2500-3500kJ∕kg日运转时间：24h年运行时间：330d设计使用寿命：≥15a一燃室氧化温度：850-1100o C二燃室最高运行温度：HOO o C二燃室出口温度：850℃二燃室气体滞留时间：＞3s处理方式：热解气化废物进料方式：自动进料出渣方式：定期自动排渣热解效率≥99.9%,炉渣热灼减率：≤5%热解炉流程图及效果图1.4.2烟气排放执行标准根据国家最新规范，本设备严格按照《生活垃圾焚烧污染控制标准》(GB18485-2014)作为本设计技术要求的相关内容进行设计，同时作为环保验收标准，有关数周氏于国家标准。

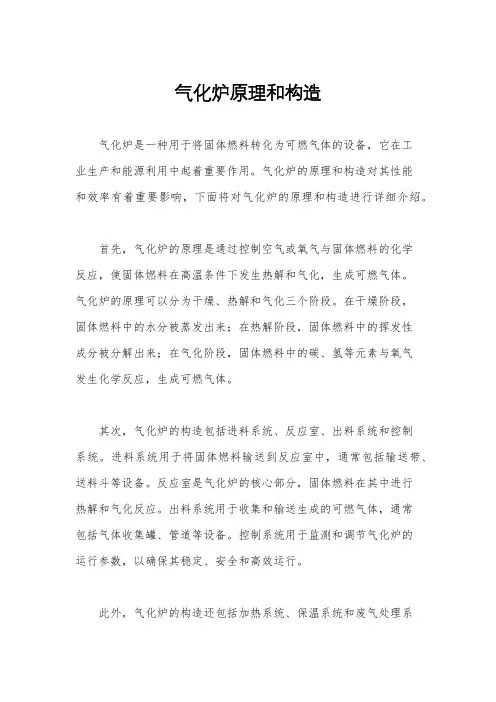

气化炉原理和构造
气化炉原理和构造气化炉是一种用于将固体燃料转化为可燃气体的设备，它在工业生产和能源利用中起着重要作用。
气化炉的原理和构造对其性能和效率有着重要影响，下面将对气化炉的原理和构造进行详细介绍。
首先，气化炉的原理是通过控制空气或氧气与固体燃料的化学反应，使固体燃料在高温条件下发生热解和气化，生成可燃气体。
气化炉的原理可以分为干燥、热解和气化三个阶段。
在干燥阶段，固体燃料中的水分被蒸发出来；在热解阶段，固体燃料中的挥发性成分被分解出来；在气化阶段，固体燃料中的碳、氢等元素与氧气发生化学反应，生成可燃气体。
其次，气化炉的构造包括进料系统、反应室、出料系统和控制系统。
进料系统用于将固体燃料输送到反应室中，通常包括输送带、送料斗等设备。
反应室是气化炉的核心部分，固体燃料在其中进行热解和气化反应。
出料系统用于收集和输送生成的可燃气体，通常包括气体收集罐、管道等设备。
控制系统用于监测和调节气化炉的运行参数，以确保其稳定、安全和高效运行。
此外，气化炉的构造还包括加热系统、保温系统和废气处理系统。
加热系统通常采用燃烧器或电加热器，提供高温条件以促进固体燃料的热解和气化反应。
保温系统用于减少能量损失，提高能源利用效率。
废气处理系统用于处理气化过程中产生的废气，以减少对环境的影响。
总之，气化炉的原理和构造对其性能和效率有着重要影响。
了解气化炉的原理和构造有助于合理选择和使用气化炉，提高工业生产和能源利用的效率，减少对环境的影响。
希望本文对您有所帮助，谢谢阅读！。
生物质热解气化炉系统简介
-- 实现热电炭油液多联产
生物质燃料燃烧CO2零排放
植物生长期吸 收二氧化碳
燃烧排放二氧化碳
生物质燃料 二氧化碳零排放
生物质燃料燃烧排 放的CO2是植物生 长期所吸受的，不 会增加大气中CO2 的总量。国际上称 之为CO2零排放， 也称碳中性。
国内生物质能源产业发展现状
生物质资源丰富
能源。
中国应对气 减缓温室气体排放的重点领域之一是“推进生
6 候变化国家 物质能源的发展，以生物质发电、沼气、生物
方案
质固体成型燃料和液体燃料为重点，大力推进
生物质能源的开发和利用。
生物质气化炉有什么用？
生物质气化炉使用原料
生物质气化炉的种类
气化炉
流化床
固定床
出气形 式分类
干馏
固定床横吸式 固定床下吸式 固定床上吸式
副产品
功率
工作压力 Kpa kw
29.22kw
480-680m3
900-1200m3 1200-1400m3 1600-1800m3 2200-2600m3 2800-3200m3
H2:8-15
CH42-4%
CO2:2-4% N2:40-45%
1300-1500kcal/m3 木本:2-3 m3 草本：1-1.5m3
燃料成本低 自动化程度高 生物质炭等副产品 收入高
气化效率高维护成本低物质热解气化炉性能参数项目总类别
截面积（㎡ ）
分类别
HQ-LX1500
1.77
HQ-LX1800
2.54
HQ-LX2000 HQ-LX2200 HQ-LX2400 HQ-LX2600
3.14
3.8
4.52
秸秆气化炉原理
秸秆气化炉原理
秸秆气化炉是一种利用秸秆等生物质资源进行气化反应，产生可再生能源的设备。
它的原理是通过高温和缺氧的环境，将秸秆等生物质材料转化为可燃气体，从而实现能源的利用和再生。
秸秆气化炉的原理主要包括生物质气化、燃烧和热解等过程。
首先，生物质气化是秸秆气化炉的核心过程。
在气化炉内部，秸秆等生物质材
料首先经过干燥和热解，释放出挥发性有机物。
随后，这些挥发性有机物在高温环境下发生气化反应，生成一种可燃气体，主要成分包括一氧化碳、氢气、甲烷等。
这些可燃气体可以作为燃料，用于发电、供热等用途。
其次，燃烧是秸秆气化炉中的重要过程。
在气化炉内部，可燃气体与氧气进行
燃烧反应，释放出大量的热能。
这些热能可以用于加热气化炉本身，同时也可以用于外部能源利用，比如发电或供热。
燃烧过程也会产生一些废气，需要经过处理后排放，以减少对环境的影响。
最后，热解是秸秆气化炉中的另一个重要过程。
在气化炉内部，高温环境下的
秸秆等生物质材料会发生热解反应，产生固体残渣和液体产物。
固体残渣可以作为肥料或建筑材料，实现资源的综合利用。
液体产物则可以用于化工生产或能源利用。
综上所述，秸秆气化炉的原理是通过生物质气化、燃烧和热解等过程，将秸秆
等生物质材料转化为可再生能源，实现资源的循环利用。
秸秆气化炉不仅可以减少对化石能源的依赖，还可以减少秸秆等生物质资源的浪费，具有重要的环保和经济意义。
在未来的发展中，秸秆气化炉有望成为一种重要的清洁能源设备，为可持续发展做出贡献。
