裸电线伸长率试验机
凯诺 SC-5 型伸长率试验仪说明书
SC-5型伸长率试验仪SC-5型伸长率试验仪是根据新国家标准GB/T4074.3-2008和IDT IEC 60851-3:1997标准中漆包线伸长率试验方法的规定在我厂原生产的SC-3型伸长率试验仪基础上改进的一种新的专用检测装置。
本仪器采用国内先进技术和元器件，具有操作方便、工作稳定，并能将试验结果由数码管直接显示等特点。
主要用于检测漆包圆线的伸长率，对其他金属线材在拉力不超过2000N范围内都可检测其伸长率。
本仪器可供有关生产厂家及科研单位使用。
工作原理及主要结构本仪器由机械传动机构和电气控制及数字显示电路两部分组成。
其基本工作原理为：仪器的机械夹紧装置的活动夹头与固定夹头夹紧试样的两端，同步电机和高效率内循环丝杆部件组成的机械传动系统驱动活动夹头以一定速度产生位移，则夹紧的试样在此拉力作用下逐渐伸长直至拉断，在此过程中，仪器的数字显示部分反映出试样的伸长率百分数。
试样拉断的同时，电动机自动停止，数字计数器显示被测试样的伸长率。
仪器还能够预置伸长率，对试样进行操作，当预置伸长率数据达到时，电动机与计数器可靠停止动作。
主要技术参数1.测试范围：Φ3毫米以下的漆包圆线或扁线及拉力≤2000N的其它金属线材；2.拉伸速度：300±60mm/min；3.最大伸长率测试范围：88%；4.试样起始长度：(200mm或250mm)±1mm两档可调；5.试样伸长率预置：两位拨盘开关；6.试样伸长率显示：三位LED数码管；7.伸长率显示精度：0.1%；8.工作环境：温度0~40℃，相对湿度≤85%；9.输入电源：AC220V±10%、50HZ；10.消耗功率：＜300W；11.外形尺寸：630×400×420mm；12.重量：约45kg。
配置清单仪器主机一台保险管( 5 A ) 二个电源线一根产品检定证书一份产品说明书一份。
电线电缆吸水试验机的原理
电线电缆吸水试验机的原理电线电缆吸水试验机是一种用于测试电线电缆吸水性能的设备。
其原理是通过模拟实际环境下的湿度和温度变化，对电线电缆进行吸湿性能的测试。
本文将详细介绍电线电缆吸水试验机的原理和工作过程。
电线电缆在使用过程中，可能会暴露在高湿度的环境中，长时间暴露在潮湿环境下会导致电线电缆吸水，从而影响其电气性能和安全性。
因此，对电线电缆的吸湿性能进行测试是非常重要的。
电线电缆吸水试验机主要由试验箱、温湿度控制系统、电源系统和数据记录系统等组成。
试验箱是一个密封的容器，用于放置电线电缆样品。
温湿度控制系统可以控制试验箱内的湿度和温度，模拟不同的环境条件。
电源系统为电线电缆提供电源，以模拟实际使用情况。
数据记录系统用于记录试验过程中的温湿度变化和电线电缆的吸水情况。
电线电缆吸水试验机的工作过程如下：首先，将待测试的电线电缆样品放置在试验箱中，并将温湿度控制系统设置为所需的环境条件。
然后，启动电源系统，给电线电缆提供电源。
在整个试验过程中，温湿度控制系统会不断调节试验箱内的湿度和温度，以模拟真实环境中的变化。
同时，数据记录系统会实时记录试验过程中的温湿度变化和电线电缆的吸水情况。
通过对电线电缆吸水试验机的测试，可以获得电线电缆在不同环境条件下的吸水性能数据。
这些数据可以用于评估电线电缆在潮湿环境下的可靠性和安全性。
同时，还可以根据测试结果对电线电缆的材料和结构进行改进，提高其抗湿性能。
总结起来，电线电缆吸水试验机通过模拟实际环境下的湿度和温度变化，对电线电缆的吸湿性能进行测试。
它的原理是通过试验箱、温湿度控制系统、电源系统和数据记录系统等设备的协同工作，对电线电缆进行吸水性能的评估。
这种设备的应用可以帮助电线电缆制造商提高产品的质量和可靠性，确保其在潮湿环境下的安全使用。
铜线延伸率试验机参数
铜线延伸率试验机最近有许多苏州、上海、杭州的朋友都埋怨看不到更多的参数和技术信息，很多厂家给的都不靠谱，下面我将给大家介绍一下昆山海达仪器铜线延伸率试验机的详细参数，供朋友们参考。
【产品简介】本产品测试各种材料、半成品及成品的抗拉强度、抗压强度及伸长量，可做剥离、撕裂、抗弯、抗折、压缩等试验，适合金属、塑料、橡胶、纺织品、合成化学制品、电线电缆、皮革等行业使用。
【依据标准】GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BS EN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M【技术参数】容量：5、50、100、200、500kg（任选）夹具：大变形夹具（测试橡胶、塑胶等材料的延伸率）单位切换：g，kg, N, LB（提供国际标准制、公制、英制三种，自行切换使用）荷重分解度：1/250,000荷重精度：±0.25%最大行程：1000mm（不含夹具）测试速度：0.1～300 mm/min （电脑任意调节）动力系统：日本松下AC伺服电机+驱动传动方式：高精度滚珠丝杆显示装置：全电脑控制（可显示及打印试验次数、测试值、最高值、断裂值、可任意制作客户所需要报表数据等）外型尺寸：（L×W×H） 600×460×1800mm重量：85kg电源：1∮，220V, 15A 或指定配送：拉力夹具一套以上就是铜线延伸率试验机的详细介绍，感谢您的浏览。

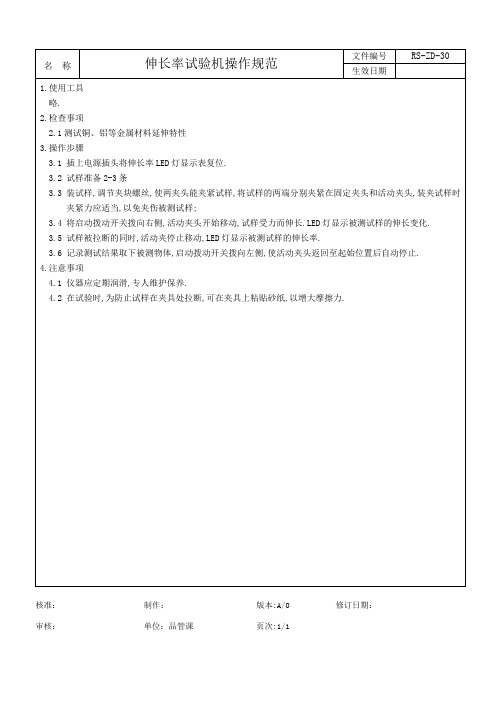

伸长率试验机操作规范
名称伸长率试验机操作规范文件编号RS-ZD-30 生效日期
1.使用工具
略.
2.检查事项
2.1测试铜、铝等金属材料延伸特性
3.操作步骤
3.1 插上电源插头将伸长率LED灯显示表复位.
3.2 试样准备2-3条
3.3 装试样,调节夹块螺丝,使两夹头能夹紧试样,将试样的两端分别夹紧在固定夹头和活动夹头,装夹试样时
夹紧力应适当,以免夹伤被测试样;
3.4 将启动拨动开关拨向右侧,活动夹头开始移动,试样受力而伸长.LED灯显示被测试样的伸长变化.
3.5 试样被拉断的同时,活动夹停止移动,LED灯显示被测试样的伸长率.
3.6 记录测试结果取下被测物体,启动拨动开关拨向左侧,使活动夹头返回至起始位置后自动停止.
4.注意事项
4.1 仪器应定期润滑,专人维护保养.
4.2 在试验时,为防止试样在夹具处拉断,可在夹具上粘贴砂纸,以增大摩擦力.
核准：制作：版本:A/0 修订日期：
审核：单位：品管课页次:1/1。
线材伸长率试验机检定规程
线材伸长率试验机检定规程一、简介线材伸长率试验机是一种用于线材弹性模量、抗张强度、伸长率等物理性能性能检测的仪器，主要用于电力电缆、轨道交通电缆、矿用电缆等线材焊接片伸长率检测。
二、技术要求2.1 检定环境室内温度应符合 GB/T 4981-1997《温度计式示、温湿度计式示值误差允许值范围》的要求；湿度应小于 65%，同时受室外环境影响较小；无振动、无强磁场，地面稳定，无明显倾斜。
2.2 检定工作介质无介质检定，不需要添加任何工作介质。
2.3 检定设备线材伸长率试验机，按照 GB/T 51183-2015《线材伸长率试验机》要求结构设计，功能具备；配备多种容量型号钳口试验夹头，选取规格配备正确；具有精度调整功能，较少耗时。
2.4 检定样品根据相关标准规定，采用相应规格的线材集中焊接片试样作为检定样品，应符合GB/T 16717-2009《轨道交通用电缆》要求，确保标准化、标准化夹持。
2.5 检定过程（1）组装试验机及夹头：安装完成，加拧紧螺母，固定试体。
（2）操作条件设定：根据检定样品的规格以及试验机操作手册设置试验条件，并确认操作模式和检定形式。
（3）启动检定：试验机行程完成启动，伸长率试验过程开始；（4）检定完成：环境线材伸长率试验结束，显示检定结果。
三、检定结果判定3.1机内部精度调整试验机运行完毕后，或设定的试验结束后，根据检定结果需要进行精度调整。
3.2 检定不确定度评定检定结果不确定度应满足 GB/T 4287-2008《综合线材物理性能试验不确定度测定方法》的要求。
四、记录要求检定过程记录应符合 GB/T 6060-1998《温度计式和电子温度电压计式不确定度评定记录》的要求，按照 GB/T 4287-2008的规定，记录检定不确定度评定结果，完整妥善地记录每一次检定结果，每次检定结果需要妥善保存。
五、总结线材伸长率试验机检定规程要求检定环境无强磁场而且地面稳定，检定时需要采用相应规格的线材集中焊接片试样作为检定样品，检定完成后需要对线材伸长率试验机进行精度调整，检定不确定度评定要满足 GB/T 4287-2008的要求，同时记录要求遵循GB/T 6060-1998的记录要求。
电线电缆绝缘抗拉强度试验规范
电线电缆绝缘抗拉强度试验规范（ISO9001-2015）1.0目的确保拉力强度试验的正确和有效性。
2.0适用范围适用于电线电缆绝缘、内外护套的抗拉强度及断裂伸长率的测试。
3.0试验设备和材料3.1拉伸试验机、比重天平、千分尺。
3.2要求：如果是绝缘、内护套和外护套的尺寸允许，则采用切试片机取样，如尺寸较小，则取管状试样即可，双芯和三芯平行线芯扁线的各绝缘线芯，不必分离。
3.3从每根试验电线上截取三个各600mm长的样品，样品分加别取自该电线相距至少1米的三个部位，然而将三个样品截成六个约100mm长的样品并加以标识区分。
试样长度至少2英寸（5.08cm）。
4.0试验步骤4.1每天试验前，检查拉力强度试验机是否正常，如异常，须检修，并作好记录。
4.2测量断裂伸长率，在所有试样(老化和未老化)上作两个测量标记，距离应以试片要求设定。
4.3所有试样应放置在23±2℃下至少3小时。
4.4试验操作时，夹头分离速度为250mm/min ，如果是比重大于0.925g/ml的聚乙烯，则拉伸速率可减至25±5mm/min 。
5. 0结论5.1试样断裂伸长率(%)，根据断裂时测得的测量标记之间的距离和原先测量标记之间的距离计算得出。
计算公式：（显示值-标准值）X100%/标准值。
5.2试样截面指拉伸试验前试样的截面。
5.3对于那些在夹头处直接断裂且具有明显小的测量值的试样，不作试样评价。
5.4至少要进行六次无可非议的拉伸试验，六次试验测出值的平均值为试样的抗拉强度和断裂伸长值。
5.5如果试验结果符合电线标准规定，则试验算通过，如果不符合，则判为NG ，并作好记录，结果告知送检部门负责人，所做试样退回送检部门或报废处理。
（具体参见5.6。
5.6 线材抗拉强度要求参数表:备注伸长率抗拉强度伸长率抗拉强度外被≥1.03N/mm2老化前70%绝缘层(1.05kgf/mm 2)≥7.21N/mm 2外被T12和T15≥10N/mm2老化前80%绝缘层T11和T14≥12.5N/mm2≥8N/mm2参照UL758/1581参照IEC227/811老化前的65%老化前的85%≥150%线材规格型号老化前要求老化后要求≥100%美规线材欧规线材6.0引用文件6.1UL1581电线电缆标准汇编。
电线电缆检测设备技术参数
技术规格书1。
直流数字电阻测试仪实验标准：GB3048。
2、GB3048.4、GB 5013、GB5023、IEC 60245—2、IEC 60227、IEC 60468等要求；适用范围：可用测量单根金属裸电线、多股绞合电线、电缆导体电阻;主要参数：1.量程范围:20 mΩ～2000Ω;2.最小分辨率:≤1μΩ;3.基本误差：≤±（0.05%读值+2字)；4.测量值显示:数显；功能全自动分析：测量电线电缆、接触器、电阻器等直流电阻；测量半导电屏蔽电阻率;测量电线电缆长度；测量电线电缆的高压击穿点位置；测量变压器的直流电阻和相不平衡率、线不平衡率；宽范围测量电阻，测量档位可自动判定转换;测量环境温度和电线电阻温度系数自动换算；对于常用的电线、电缆检测只需输入规格型号,系统自动提供有关检测标准值；直读实际测量值和自动换算后的Ω／km值，自动运算、自动判定检测结果；可正、反向电流测量电阻；数据库可手动添加和查询；具有数据储存、显示、调用、打印功能；配置：512内存、80G硬盘、19寸液晶显示器、电流输出线、电压测试线、温度测试线、测试绝缘棒等。
2.恒温水槽符合标准:GB/T2951.3、UL1581、IEC60811-1-3标准要求；适用范围：为电线电缆试验提供高精度的、受控的、温度均匀的恒定场源；主要参数：一、1、温度范围：常温+5～99℃;2、水温均匀性：≤±１℃,微机温控PID调节;3、内置循环搅拌装置；4、加热器功率：不锈钢护套；5、工作室尺寸：W≥1200mm D≥600mm;H≥1200mm；二、1、温度范围：常温+5～99℃;2、水温均匀性：≤±１℃,微机温控PID调节;3、内置循环搅拌装置；4、加热器功率：不锈钢护套；5、工作室尺寸：15L3。
臭氧老化试验箱实验标准:ASTM D470、D1352、D1373、ISO1431、GB/T2951.5—1997、GB7762-2003、GB/T136421-92、HG/T2869—97、GJB1217-91、IEC 60811—2-1等；适用范围：用于测试橡胶及其制品的耐臭氧老化性能；主要参数：1、臭氧产生装置：静电弧放电；2、温度范围：常温～100℃;3、臭氧浓度:0~300ppm，分辨率：±1ppm；4、系统精度：测量读值≤3%，控制设定≤4%；5、温度均匀度：≤±2℃;6、温度波动度：≤±0。
UL电线生产检验标准
二、中、细伸（伸线半成品检验标准）
类别 检验项目
线径（中伸） 线径（细伸）
温度 浓度 PH值
规 格 及 标准
0.70 ± 0.02、0.80 ± 0.02、0.90 ± 0.02 0.16±0.002、0.185±0.002 中细伸油35~45℃ 中细伸油3~5% 8.0~9.0
使用仪器
千分尺 千分尺 温度计 屈光镜 酸度测定器
UL电线生产检验标准
一、裸铜进料（裸铜进料检验标准）
类别 检验项目
外观 线径 伸长率 抗张强度 扭转数
品质标准
光亮、无生锈、氧化、裂痕、扎伤等 42.6±0.04mm（软、硬） 软20%↑、硬0.86%↑ 软20kg/mm2↑、硬40kg/mm2↑ 软55次↑、硬150次↑
使用仪器
目视 千分尺 拉力机 拉力机 拉力机
使用仪器 目测 色板 电尺 百分尺 针型厚度计或投影仪 针型厚度计或投影仪
目测
使用仪器 目测、手感 4LBS重锤
拉力机 拉力机 老化试验机 老化试验机 加热变形试验机 加热变形试验机 耐寒试验机 垂直耐燃器
类别 检验项目
火花试验
绝缘电阻
规格及标 准
5000V 0.15S 无异声 t ℃ ＜ 15.6 ℃、225MΩ/KFT t ℃ ＞ 15.6 ℃、按电阻公式计算
伸长率
电线规格 22# 18# 20#
品 质标准 15~25%
使用仪器 拉力机
外观 标示
光泽、无氧化、变黑、碰伤等 管制单
△1目测——每轴全检外观。 △2拉力机——每轴抽取3条铜线作伸长率测试。
目测 目测
五、制粒（押粒制程巡检）
类别 检验项目
外观
规格及标准 无气孔及粗糙情形
铜线伸长率测试仪操作规范
铜线伸长率测试仪操作规范一、仪器准备和检查1.检查仪器是否完整，各部件是否齐全，仪器有无损坏或松动的现象，如有损坏应及时进行修复或更换。
2.检查仪器电源是否连接正确，确保电源电压稳定，接地可靠。
3.进行仪器的校准和调零，确保仪器的测量结果准确可靠。
二、样品准备1.选择合适的铜线样品，确保其表面光滑、洁净，并且无明显的损伤或腐蚀。
2.根据实际需要，将铜线样品切割成合适的长度，并进行标记。
3.在测试前，将样品进行处理，如去除表面氧化物等。
三、操作步骤1.打开仪器电源，并确认仪器的各个指示灯是否正常亮起。
2.将样品夹入夹具，确保夹持牢固，并调整样品位置，使之垂直悬挂。
3.根据需要，通过仪器操作面板设置测试参数，如测试时间、采样频率等。
4.按下开始测试按钮，仪器开始自动进行伸长率测试，并显示测试进度和结果。
5.在测试过程中，注意观察仪器运行情况，如有异常应立即停止测试，并检查故障原因。
6.测试完成后，将样品从夹具中取下，记录测试结果，并进行后续处理。
四、安全注意事项1.在操作仪器时，应戴好个人防护设备，如实验手套、护目镜等。
2.严禁将手指、手部或其他物体放入仪器夹具中，以免发生意外伤害。
3.使用仪器时应注意不要将测试结果用于超过仪器标定范围的应用。
五、仪器维护和保养1.每次使用结束后，应将仪器表面和夹具内部清洁干净，并避免水分或化学物质残留。
2.定期对仪器进行检查和维护，发现问题及时处理，确保仪器的正常运行。
3.长时间不使用时，应将仪器储存在干燥、防尘的环境中，避免受潮、污染或腐蚀。
六、仪器质量控制1.为了确保测试结果的准确性和可靠性，可以使用相同样品进行重复测试，以验证结果的一致性。
2.可以与其他仪器进行比较测试，以验证仪器的准确性和精度。
以上是铜线伸长率测试仪的操作规范，通过严格遵守规范，可以确保测试结果的准确性，保障仪器的正常使用和维护。
