发电机轴承绝缘电阻和轴电压测量
轴电压测量及注意事项

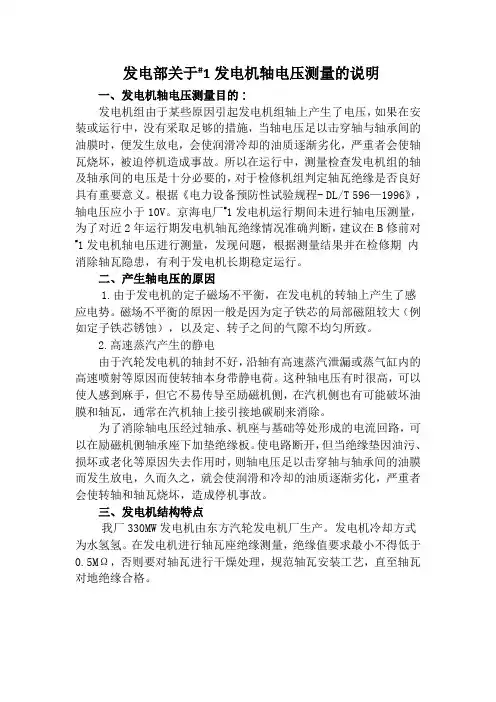

发电部关于#1发电机轴电压测量的说明一、发电机轴电压测量目的：发电机组由于某些原因引起发电机组轴上产生了电压，如果在安装或运行中，没有采取足够的措施，当轴电压足以击穿轴与轴承间的油膜时，便发生放电，会使润滑冷却的油质逐渐劣化，严重者会使轴瓦烧坏，被迫停机造成事故。
所以在运行中，测量检查发电机组的轴及轴承间的电压是十分必要的，对于检修机组判定轴瓦绝缘是否良好具有重要意义。
根据《电力设备预防性试验规程- DL/T 596—1996》，轴电压应小于10V。
京海电厂#1发电机运行期间未进行轴电压测量，为了对近2年运行期发电机轴瓦绝缘情况准确判断，建议在B修前对#1发电机轴电压进行测量，发现问题，根据测量结果并在检修期内消除轴瓦隐患，有利于发电机长期稳定运行。
二、产生轴电压的原因1.由于发电机的定子磁场不平衡，在发电机的转轴上产生了感应电势。
磁场不平衡的原因一般是因为定子铁芯的局部磁阻较大（例如定子铁芯锈蚀），以及定、转子之间的气隙不均匀所致。
2.高速蒸汽产生的静电由于汽轮发电机的轴封不好，沿轴有高速蒸汽泄漏或蒸气缸内的高速喷射等原因而使转轴本身带静电荷。
这种轴电压有时很高，可以使人感到麻手，但它不易传导至励磁机侧，在汽机侧也有可能破坏油膜和轴瓦，通常在汽机轴上接引接地碳刷来消除。
为了消除轴电压经过轴承、机座与基础等处形成的电流回路，可以在励磁机侧轴承座下加垫绝缘板。
使电路断开，但当绝缘垫因油污、损坏或老化等原因失去作用时，则轴电压足以击穿轴与轴承间的油膜而发生放电，久而久之，就会使润滑和冷却的油质逐渐劣化，严重者会使转轴和轴瓦烧坏，造成停机事故。
三、发电机结构特点我厂330MW发电机由东方汽轮发电机厂生产。
发电机冷却方式为水氢氢。
在发电机进行轴瓦座绝缘测量，绝缘值要求最小不得低于0.5MΩ，否则要对轴瓦进行干燥处理，规范轴瓦安装工艺，直至轴瓦对地绝缘合格。
四、轴电压的测量发电机轴承绝缘示意图：图中：U1：汽端轴对地电压U2：大轴电压U3：励端轴对地电压轴电压测量，用电压表交流电压档，使用轴电压测量碳刷，注意测量回路是否接触良好。
发电机转子绕组绝缘电阻测量
转子绕组绝缘电阻测量
周期
1年（小修）
试验仪器
绝缘电阻表（BM21-500V）、接地线、温度计（误差±1℃）、湿度计
300mm以上绝缘手柄的电刷（发电机动态空转测量时）
标准
1、室温下，绝缘电阻一般不小于0.5MΩ
2、室温下，水内冷转子绝缘电阻一般不小于5KΩ
3、
试验步骤
分静态和动态空转两种情况。将兆欧表的火线接于转子滑环上、地线接于转子轴上。
1、静态测量前将滑环短路接地放电，提起碳刷测量。
2、动态空转测量时，断开灭磁开关到碳刷架的励磁母线或电缆，将碳刷提起，测量不同转速下的绝缘电阻。该项目试验结束后发电机加励磁前恢复接线。
Hale Waihona Puke 注意事项1、不宜将兆欧表的地线接在机座或外壳上。
2、动态空转高速测量时绝缘电阻可能会降低很多，应进行综合分析，一般不小于判断依据中规定的数值，就认为试验通过。
安全措施
动态测量时特别注意，不得同时接触两极或一极与接地部分，谨防衣物或其他物品被旋转物挂住。
判断发电机组轴承绝缘的巧妙方法
判断发电机组轴承绝缘的巧妙方法一、观察外观通过观察发电机组轴承的外观，可以发现是否存在磨损、裂纹、锈蚀等现象。
这些现象可能是由于绝缘不良引起的，需要进一步检查和测试。
二、测量电阻测量发电机组轴承的绝缘电阻是判断其绝缘性能的重要方法。
在测量时，应断开轴承与其他部分的连接，并将测量结果与标准值进行比较。
如果绝缘电阻值低于标准值，则说明轴承的绝缘性能存在问题。
三、检测电流通过检测发电机组轴承的电流，可以判断其绝缘性能。
在正常情况下，轴承的电流值应该是很小的。
如果检测到的电流值较大，则说明轴承的绝缘性能存在问题。
四、监听声音通过监听发电机组轴承运行时的声音，可以判断其是否正常。
如果轴承的绝缘性能存在问题，可能会出现异常声音，如嗡嗡声、嘎吱声等。
此时应及时停机检查，避免造成更大的损失。
五、检查油品发电机组轴承的润滑油质量对其绝缘性能也有影响。
如果油品质量差或长期未更换，会导致轴承表面形成油膜，影响其绝缘性能。
因此，定期检查和更换油品是保持轴承绝缘性能的重要措施。
六、分析运行数据通过分析发电机组轴承的运行数据，可以发现其是否存在异常情况。
例如，可以监测轴承的温度、振动、转速等参数，并与正常运行数据进行比较。
如果发现异常数据，则说明轴承的绝缘性能可能存在问题。
七、使用专用仪器使用专用仪器对发电机组轴承进行检测是判断其绝缘性能的最准确方法。
例如，使用电测仪、红外线测温仪等仪器可以对轴承进行全面检测，准确判断其绝缘性能。
在使用专用仪器进行检测时，应遵循操作规程，避免对设备造成损坏。
电动机绝缘电阻标准及测量步骤!!
电动机绝缘电阻标准及测量步骤！！1000伏及其以上的交电机的绝缘电阻最低达到1千欧/伏就可以工作。
1、绝缘电阻是电气设备和电气线路最基本的绝缘指标。
对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5M(对于运行中的设备和线路，绝缘电阻不应低于1M/kV)。
2、低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1M；在比较潮湿的环境不应低于0.5M；二次回路小母线的绝缘电阻不应低于10M。
I类手持电动工具的绝缘电阻不应低于2M。
一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。
使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。
对1000伏以上电压的电动机用2500伏兆欧表测量。
电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。
电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
表针应指向处，再将表上有（线路）和（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向处。
（3）测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
但应注意，表上标有或接地的接线柱，应接到机壳上无绝缘的地方。
发电机轴承绝缘电阻和轴电压测量
发电机绝缘电阻的测试1发电机在起动前或停机后，应测量发电机及励磁回路各部分绝缘电阻值，并记入绝缘登记台帐中。
如果电气回路无工作，且停机时间不超过24小时，起动前可不测绝缘电阻，但停机后必须测量，以便与上一次阻值相比较。
如果阻值出现异常，应立即汇报领导。
2定子绝缘电阻由检修测量。
在定子不通水的情况下，定子绕组绝缘应用2500V摇表进行测量；不同温度所测的绝缘值应换算到75℃时，绝缘电阻R(75℃)≥4.4MΩ，在不同温度下其绝缘电阻可使用下面的公式换算：R1 = R2 ×1.5 (t1－t2) /10R1— t1℃时实测所得的发电机绝缘电阻值(单位是MΩ)；R2—换算成规定温度下的发电机绝缘电阻值(单位是MΩ)；t1—实测时的测量温度(单位是℃)。
t2—规定的换算温度(单位是℃)。
3在定子通水状态下，用水内冷电机绝缘电阻测定仪测量，其值不做具体规定，但必须与上次的测量值进行比较，在相同的情况下应不低于上次的1/5～1/3，最低不低于每千伏1兆欧，即：20 MΩ。
4发电机转子绕组绝缘电阻应由检修用500V摇表测量，在25℃时不应小于10MΩ。
5 无刷励磁系统的绝缘电阻测定：断开F10、F20、Q10、Q20，退出主励磁机磁场接地检测装置和发电机磁场接地检测装置。
用500V摇表进行测量，其绝缘电阻规定如下：(1).副励磁机定子线圈对地绝缘电阻不低于0.5 MΩ。
(2).主励磁机定子励磁线圈对地绝缘电阻不低于0.5 MΩ。
(3).旋转部分(包括发电机转子励磁线圈、旋转整流盘、主励磁机转子线圈及引线)的对地绝缘电阻不低于0.5 MΩ。
6发电机集电环绝缘电阻用500V摇表测量，在25℃时不应小于10MΩ。
7机械系统的绝缘电阻测定：用1000V摇表进行测量发电机、主励磁机轴承座对地绝缘电阻及进出油管道、拾振装置、测温装置等设备对轴承座绝缘电阻不低于1.0 MΩ。
8定子绕组绝缘吸收比R60〞／R15〞≥1.3 ，阻值与上次比较不应低于上次的1/5～1/3。
发电机绝缘电阻测试
1.发电机结构定子绕组a.设计定子线棒为水冷却、相间连接线及主出线套管为氢气冷却。
为了最大程度降低杂散损耗，线棒由单独绝缘的多股导线组成，导线在槽区内进行540°换位，并在线模中进行热压固化。
当线棒弯曲成型后，采用烘干固化端部线匝。
线棒断面上由多股空心不锈钢冷却管和实心铜导线组成，以保证良好的散热性。
在线棒端部，实心导线钎焊至铜接头上，空心不锈钢冷却管钎焊至水盒上，水盒通过聚四氟乙烯（PTFE）绝缘软管与总汇水管相连。
上层线棒和下层线棒之间的电气连接通过铜接头用螺栓进行电连接。
汇水总管与定子机座绝缘，从而可在不进行气体置换的情况下即可测量绕组的绝缘电阻。
在运行期间应将总汇水管接地。
b.Micalastic高压绝缘定子线棒的高压绝缘采用成熟的Micalastic系统。
在该系统中线棒上半迭包有若干层云母带。
云母带有一层很薄的高强度衬底材料，云母带通过少量的环氧树脂粘结在衬底材料上。
云母带的层数及相应的绝缘厚度取决于发电机的电压。
缠上云母带后，线棒进行真空干燥并采用低粘度、高渗透性的环氧树脂进行浸渍。
在浸渍过程的第二阶段，用氮气对线棒加压，以完成真空压力浸渍（VPI）过程。
然后环氧树脂浸渍过的线棒被放入模具成形，并在高温烘箱中进行固化。
经过处理后的线棒除了能完全防水和耐油外，同时还具有优良的电气、机械和热性能，从而获得无空隙的高压绝缘。
为将绝缘材料和槽壁之间的电晕放电减小到最小，在所有线棒槽部分的表面涂一层半导体漆。
此外所有线棒都带有端部电晕保护，以控制线棒槽部分至端部绕组的过渡电场，防止出现电晕。
c. 线棒支撑系统为保护定子绕组不受负荷变化引起的磁力影响，并确保在运行过程中线棒牢固地固定在槽中，线棒安装有侧面波纹板、槽底垫条以及位于槽楔下方的顶部波纹板。
定子端部绕组线棒间的间隙在安装之后填充了绝缘材料并进行固化。
使线棒端部形成了锥形整体端部绕组结构。
另外，端部绕组被固定在一个由环氧玻璃丝绕绕制并完全由定子机座支撑的刚性锥环上，以进行径向支撑。
发电机试验中的绝缘电阻测量与评估方法
发电机试验中的绝缘电阻测量与评估方法绝缘电阻是电气设备中重要的电性指标之一，特别是在发电机试验中。
本文将介绍发电机试验中的绝缘电阻测量与评估方法，以确保发电机的正常运行和安全性。
一、绝缘电阻的概念和重要性绝缘电阻是指两个电极之间电流通过绝缘材料的能力。
它反映了绝缘材料的性能，直接影响到电气设备的稳定性和安全性。
在发电机试验中，绝缘电阻的准确测量和评估至关重要，可以帮助检测潜在的故障和隐患。
二、绝缘电阻测量的方法1. 直流低电压法直流低电压法是一种常用的绝缘电阻测量方法。
在发电机试验中，可以通过施加低电压（通常为500伏以下）并测量绝缘材料之间的电流，从而计算出绝缘电阻的大小。
2. 直流高电压法直流高电压法适用于高电压绝缘电阻的测量。
在发电机试验中，可以通过施加高电压（通常为500伏以上）并测量绝缘材料之间的电流，从而计算出绝缘电阻的大小。
3. 交流电压法交流电压法是一种综合考虑了直流低电压法和直流高电压法的绝缘电阻测量方法。
在发电机试验中，可以通过施加一定频率和电压的交流电并测量绝缘材料之间的电流，从而计算出绝缘电阻的大小。
三、绝缘电阻的评估方法1. 标准值比较法标准值比较法是常用的绝缘电阻评估方法之一。
通过与已知正常发电机的绝缘电阻进行比较，可以评估待测发电机的绝缘电阻是否达到标准要求。
2. 成组值比较法成组值比较法是一种将发电机分成多个组别进行比较的评估方法。
在发电机试验中，可以将各相绝缘电阻值按组别进行比较，从而评估发电机的绝缘电阻是否均匀。
3. 历史数据对比法历史数据对比法是一种将当前发电机的绝缘电阻与历史记录进行对比的评估方法。
通过比较历史数据，可以评估发电机绝缘电阻的变化趋势，及时发现潜在问题。
四、绝缘电阻测量与评估注意事项1. 测量环境要求绝缘电阻测量需要在干燥、无湿度、无分布性导电物质的环境中进行，以避免误差的产生。
2. 测量工具准确性选择合适的绝缘电阻仪器和工具，并确保其准确性和可靠性，以获得正确的测量结果。
发电机轴承绝缘电阻和轴电压测量
发电机轴承绝缘电阻和轴电压测量发电机组的轴承绝缘电阻和轴电压测量【摘要】介绍了轴电压的形成，用系统图分析轴电压的测量法，介绍了轴承座绝缘电阻的作用和测量方法。
【关键词】发电机轴承绝缘轴电压接地保护大轴接地发电机组在运行中，因磁通不平衡导致沿转子轴向感应出轴电动势。
这种磁通不平衡是由于定子与转子气隙不均匀;定子铁心局部导磁不良(铁心的锈蚀、分瓣铁心组装时接合不好);电枢反应不均匀等原因引起的。
轴电动势将沿着转子轴、轴承、机座形成闭合回路，在回路中产生轴电流。
轴电流通过轴承使轴瓦发热，润滑油质劣化，甚至会烧坏轴瓦，迫使停机，造成事故。
所以，发电机转子一端轴承与机座加一绝缘，阻止轴电流流动。
因此，机组在安装和运行中，应检测发电机轴承对机座电阻或轴承对机座的轴电压，以判断机座轴承性能。
(1)测量发电机和励磁机轴承电阻时用1000V兆欧表。
汽轮发电机的轴承绝缘在安装好油管后进行测量。
汽轮发电机组的轴承绝缘电阻不得低于0(5MΩ，立式水轮发电机组的推力轴承每一轴瓦不得低于100 MΩ，油槽冲油并顶起转子时，不得低于0(3MΩ，所有类型的水轮发电机，凡有绝缘的导轴瓦，油槽冲油前，每一轴瓦不得低于100 MΩ。
(2)轴电压是指发电机在全速旋转时，在发电机转子两侧形成的电位差。
理清楚轴电压、转子一点接地保护与大轴接地的关系，对于分析转子一点接地保护动作的原因及分析发电机轴承油膜压降，避免发电机因轴承油膜击穿而导致轴瓦烧坏事故的发生，都有一定的帮助。
1 轴电压的测量轴电压的测量应分为满载、半载和空载三种状态下进行，分别测量转轴两端以及轴承与底座之间的电压值。
测量发电机轴电压时，简易的轴系统见图1。
在测量轴电压时，可将轴电压理解成一电势E，将油膜理解成等值可变电阻R(励L侧)和R(汽侧)，将轴瓦对地绝缘理解成绝缘电阻R，则测量轴电压的等效电CJ 路图如图1(b)。
1(1 测量方法(1)用高内阻电压表测量轴两端电压即bc点电压，得发电机转子轴电压U。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

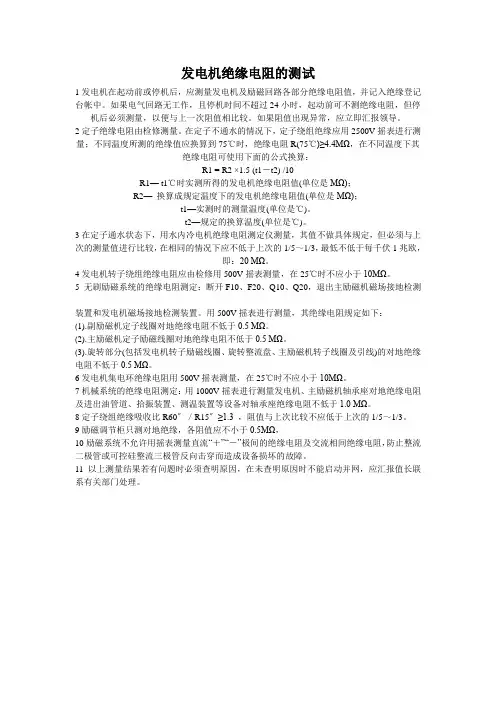

发电机绝缘电阻的测试
1发电机在起动前或停机后，应测量发电机及励磁回路各部分绝缘电阻值，并记入绝缘登记台帐中。
如果电气回路无工作，且停机时间不超过24小时，起动前可不测绝缘电阻，但停机后必须测量，以便与上一次阻值相比较。
如果阻值出现异常，应立即汇报领导。
2定子绝缘电阻由检修测量。
在定子不通水的情况下，定子绕组绝缘应用2500V摇表进行测量；不同温度所测的绝缘值应换算到75℃时，绝缘电阻R(75℃)≥4.4MΩ，在不同温度下其
绝缘电阻可使用下面的公式换算：
R1 = R2 ×1.5 (t1－t2) /10
R1— t1℃时实测所得的发电机绝缘电阻值(单位是MΩ)；
R2—换算成规定温度下的发电机绝缘电阻值(单位是MΩ)；
t1—实测时的测量温度(单位是℃)。
t2—规定的换算温度(单位是℃)。
3在定子通水状态下，用水内冷电机绝缘电阻测定仪测量，其值不做具体规定，但必须与上次的测量值进行比较，在相同的情况下应不低于上次的1/5～1/3，最低不低于每千伏1兆欧，
即：20 MΩ。
4发电机转子绕组绝缘电阻应由检修用500V摇表测量，在25℃时不应小于10MΩ。
5 无刷励磁系统的绝缘电阻测定：断开F10、F20、Q10、Q20，退出主励磁机磁场接地检测
装置和发电机磁场接地检测装置。
用500V摇表进行测量，其绝缘电阻规定如下：
(1).副励磁机定子线圈对地绝缘电阻不低于0.5 MΩ。
(2).主励磁机定子励磁线圈对地绝缘电阻不低于0.5 MΩ。
(3).旋转部分(包括发电机转子励磁线圈、旋转整流盘、主励磁机转子线圈及引线)的对地绝缘电阻不低于0.5 MΩ。
6发电机集电环绝缘电阻用500V摇表测量，在25℃时不应小于10MΩ。
7机械系统的绝缘电阻测定：用1000V摇表进行测量发电机、主励磁机轴承座对地绝缘电阻及进出油管道、拾振装置、测温装置等设备对轴承座绝缘电阻不低于1.0 MΩ。
8定子绕组绝缘吸收比R60〞／R15〞≥1.3 ，阻值与上次比较不应低于上次的1/5～1/3。
9励磁调节柜只测对地绝缘，各阻值应不小于0.5MΩ，
10励磁系统不允许用摇表测量直流“＋”“－”极间的绝缘电阻及交流相间绝缘电阻，防止整流二极管或可控硅整流三极管反向击穿而造成设备损坏的故障。
11以上测量结果若有问题时必须查明原因，在未查明原因时不能启动并网，应汇报值长联系有关部门处理。
