HR-150A型洛氏硬度计操作规程
HR-150A型维氏硬度计操作规程
HR-150A型维氏硬度计操作规程1. 引言本操作规程适用于HR-150A型维氏硬度计使用，旨在提供正确的操作指导，确保测试结果的准确性。
操作人员在使用HR-150A 型维氏硬度计前，应详细了解并严格遵守以下规程。
2. 准备工作在进行硬度测试之前，进行以下准备工作：- 确保HR-150A型维氏硬度计已正确连接电源，并开启电源开关。
- 在硬度计上安装合适的硬度计头。
- 清洁被测试物体的表面，确保表面无油污和其他杂质。
- 将被测试物体放置在平整、稳定的测试台上。
3. 操作步骤按照以下步骤进行硬度测试：1. 打开HR-150A型维氏硬度计的测速开关，使之处于工作状态。
2. 选择合适的测试力大小（例如HRA、HRB或HRC）。
3. 将硬度计头轻轻放置在被测试物体的表面上，确保与表面接触，并保持一定的测试时间（通常为几秒钟）。
4. 释放测试力，使硬度计头离开被测试物体表面。
5. 观察硬度计显示屏上的测量结果，记录测试值。
6. 按照需要，可以进行多次测试并取平均值。
4. 注意事项在使用HR-150A型维氏硬度计时，需要注意以下事项：- 避免使用过大的测试力，以免对被测试物体造成损伤。
- 在测试过程中，确保硬度计头与被测试物体的表面保持良好的接触。
- 在每次测试之前，检查硬度计头的磨损情况，如有损坏或磨损应及时更换。
- 在使用完毕后，关闭HR-150A型维氏硬度计的电源开关，并做好仪器的保养工作。
5. 结论本操作规程详细介绍了HR-150A型维氏硬度计的使用方法和注意事项，操作人员在进行硬度测试时应严格按照规程进行，以确保测试结果的准确性和仪器的正常运行。
如有任何疑问或问题，应及时咨询相关专业人员。
时代之峰HR-150A洛氏硬度计 说明书
HR-150A洛氏硬度计使用说明书深圳市恒信科技测量有限公司中国制造一．使用范围试验时请根据下列的图表选择压头和总试验力。
刻度符号压头总试验力N (kgf)允许测量范围B ∮1.588毫米钢球压头980.7(100) HRB 20-100C 120°金刚石压头1471(150) HRC 20-70 A 120°金刚石压头588.4(60) HRA 20-80 标尺A：用来测定金属硬度的，并且它的硬度高于HRC 70度(像钨、碳化物、硬质合金及其他等等), 也可以用来测定比较薄、较坚硬材料和表面层淬硬的材料的硬度。
标尺C：用来测定经过热处理钢制品硬度。
标尺B：用来测定较软的或中等硬度的金属以及未淬硬的钢制口。
二．主要技术参数1.初试验力.........................................................................98.07N(10kgf)2.总试验力....................588.4N(60kgf),980.7N(100kgf),1471N(150kgf)3.指示器刻度...............................................................C:0-100; B:30-1304.试样允许最大高度........................................有防尘罩的100mm没有防尘罩的170mm5.压头中心至机壁距离................................................................135mm6.外形尺寸................................................................466×238×630mm7.硬度计净重.....................................................................................65kg三．机构性能简述本硬度计由机身、加荷机构、测量指示机构及试件支持机构等部分组成（见图1）。

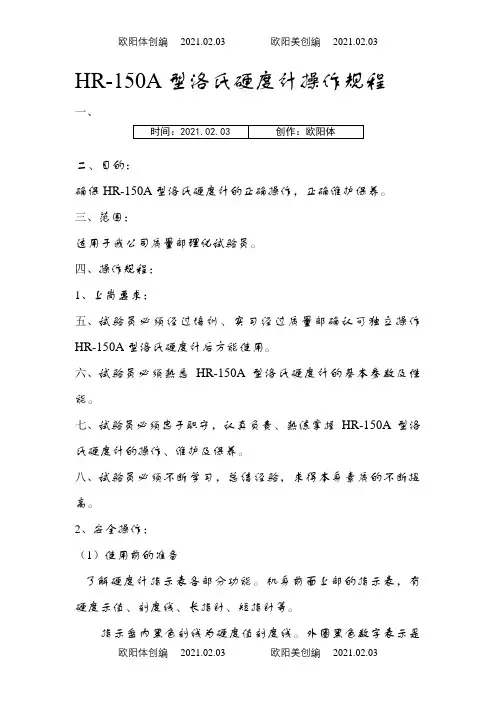

洛氏硬度计操作规程之欧阳体创编
HR-150A型洛氏硬度计操作规程一、二、目的：确保HR-150A型洛氏硬度计的正确操作，正确维护保养。
三、范围：适用于我公司质量部理化试验员。
四、操作规程：1、上岗要求：五、试验员必须经过培训、实习经过质量部确认可独立操作HR-150A型洛氏硬度计后方能使用。
六、试验员必须熟悉HR-150A型洛氏硬度计的基本参数及性能。
七、试验员必须忠于职守，认真负责、熟练掌握HR-150A型洛氏硬度计的操作、维护及保养。
八、试验员必须不断学习，总结经验，求得本身素质的不断提高。
2、安全操作：（1）使用前的准备了解硬度计指示表各部分功能。
机身前面上部的指示表，有硬度示值、刻度线、长指针、短指针等。
指示盘内黑色刻线为硬度值刻度线。
外圈黑色数字表示是A、C标尺适用的硬度值，内圈红色数字是表示用B标尺适用的硬度值。
通过变换压头及砝码可组合不同的标尺（参考表1洛氏硬度常用标尺），以进行测试试验。
表1洛氏硬度常用标尺短指针指示初试验加载情况。
长指针指示试样的硬度值。
字母B、C是标尺符号。
字母C的位置是C或A标尺刻度值零点位置，字母B是B标尺刻度值30的位置。
（1）调整主试验力的加荷速度检查卸荷手柄应处于卸荷位置，否则请按卸荷标牌的卸力方向，使之缓慢（2-3秒2左右）旋转到卸荷位置。
旋转变荷手柄至150公斤力的位置（使手柄的150数值与红点标记对齐）。
将40-50HRC的标准硬度块放在工作台。
旋转手轮使硬度块顶起压头，直到短指针旋转到红点位置，加上初试验力。
按照加荷标牌的加力方向，向硬度计机身前面方向缓慢（4秒左右）拉动加荷手柄至极限位置，加上主试验力。
观察指示表长指针，从开始转动到停止的时间应在4-8秒范围内，如不符，可转动油针进行调整。
首先松开缓冲器上背帽。
（2）试验力的选择转动变荷手柄，使所用的试验力数值对准红点。
必须注意：变换试验力时，卸荷手柄必须置于卸荷状态（即右侧极限位置），以免造成硬度计损坏。
（3）安装压头装上压头，并用螺钉轻轻顶紧。
HR-150A型洛氏硬度计操作指南
HR-150A型洛氏硬度计操作指南
1. 简介
HR-150A型洛氏硬度计是一种常用的硬度测量仪器，用于测量材料的硬度。
本操作指南将介绍HR-150A型洛氏硬度计的基本操作步骤。
2. 操作步骤
步骤1：准备工作
1. 将洛氏硬度计放置在稳定的水平台上。
2. 将测试样品放置在硬度计的测试台上，确保样品与测试台接触紧密。
步骤2：调节刻度盘
1. 轻轻旋转刻度盘，将示值指针调整到刻度盘的初始位置。
2. 根据测试的要求，调整刻度盘以使示值指针达到所需的测试范围。
步骤3：进行测试
1. 使用测试杆轻轻按下测试样品表面，确保测试杆与样品的表面垂直。
2. 小心观察示值指针，待示值稳定后记录下当前示值。
3. 根据需要，可以重复测试以确保准确性。
3. 注意事项
- 在操作洛氏硬度计时，应遵循以下注意事项：
- 确保测试样品表面清洁，免除杂质对测试结果的影响。
- 确保测试杆与测试样品的表面垂直接触。
- 注意示值指针的稳定性，等待示值稳定后再记录。
- 避免过大或过小的测试力，以免影响测试结果的准确性。
- 定期检查和校准洛氏硬度计，以确保其准确性。
4. 总结
通过本操作指南，您应该能够熟练地操作HR-150A型洛氏硬度计。
请务必遵循注意事项，并遵守正确的操作步骤，以获得准确的测试结果。
HR-150A型布氏硬度计操作规程
HR-150A型布氏硬度计操作规程1. 引言本操作规程是为了确保使用HR-150A型布氏硬度计时的准确性和安全性而制定的。
本规程适用于所有使用HR-150A型布氏硬度计进行硬度测试的工作人员。
2. 器材准备在进行硬度测试之前，需要确保以下器材齐全和正常运行：- HR-150A型布氏硬度计- 布氏硬度计压头（钨球压头、钢球压头等）- 布氏硬度计样品台- 硬度计读数镜- 清洁布或纸张3. 操作步骤步骤1：准备工作1. 确保HR-150A型布氏硬度计处于平稳的工作台面上，并连接电源。
2. 检查压头和样品台的清洁度，并确保其表面没有严重磨损或腐蚀。
步骤2：选择合适的压头1. 根据样品的硬度范围选择合适的压头。
一般情况下，较硬的样品使用较小直径的压头，而较软的样品使用较大直径的压头。
2. 将选好的压头安装到HR-150A型布氏硬度计上。
步骤3：测试准备1. 将待测样品放置在样品台上，确保其表面光滑，并与压头接触稳定。
2. 用清洁布或纸张轻轻擦拭样品和压头，以确保表面干净。
步骤4：进行硬度测试1. 按下HR-150A型布氏硬度计上的测试按钮，压头将以恒定的力量对样品施加压力。
2. 观察读数镜中的刻度并记录读数。
3. 释放测试按钮，压头将返回初始位置。
4. 多次进行硬度测试，以获得更准确的结果，通常进行3次或以上的测试。
步骤5：整理和记录1. 清理并恢复样品台的原状。
2. 将测试结果记录在指定的测试记录表中。
3. 将HR-150A型布氏硬度计关闭，断开电源。
4. 安全事项在使用HR-150A型布氏硬度计时，请注意以下安全事项：- 使用手套和眼睛保护设备，以防止意外伤害。
- 在更换压头或进行其他维护操作之前，务必断开电源。
- 使用符合安全标准的电源插座和电源线。
- 严禁擅自拆卸或修理HR-150A型布氏硬度计。
5. 维护保养为确保HR-150A型布氏硬度计的长期稳定性和性能，请按照以下维护保养步骤进行操作：1. 定期清洁压头和样品台，以保持其表面清洁。

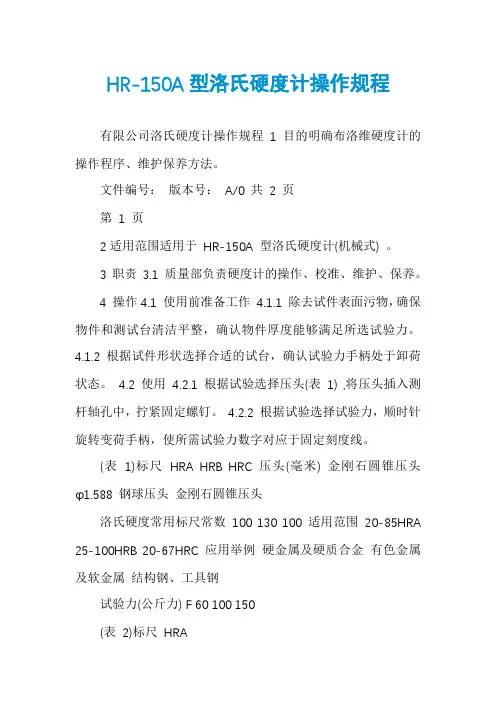

HR-150A型洛氏硬度计操作规程
HR-150A型洛氏硬度计操作规程有限公司洛氏硬度计操作规程1目的明确布洛维硬度计的操作程序、维护保养方法。
文件编号：版本号：A/0 共2 页第1 页2适用范围适用于HR-150A 型洛氏硬度计(机械式) 。
3职责3.1 质量部负责硬度计的操作、校准、维护、保养。
4 操作4.1 使用前准备工作4.1.1 除去试件表面污物，确保物件和测试台清洁平整，确认物件厚度能够满足所选试验力。
4.1.2 根据试件形状选择合适的试台，确认试验力手柄处于卸荷状态。
4.2 使用 4.2.1 根据试验选择压头(表1) ,将压头插入测杆轴孔中，拧紧固定螺钉。
4.2.2 根据试验选择试验力，顺时针旋转变荷手柄，使所需试验力数字对应于固定刻度线。
(表1)标尺HRA HRB HRC 压头(毫米) 金刚石圆锥压头φ1.588 钢球压头金刚石圆锥压头洛氏硬度常用标尺常数100 130 100 适用范围20-85HRA 25-100HRB 20-67HRC 应用举例硬金属及硬质合金有色金属及软金属结构钢、工具钢试验力(公斤力) F 60 100 150(表2)标尺HRA标准硬度块评定值示值允许误差±2 HRA ±1.5 HRA ±4 HRB ±3 HRB ±2 HRB ±1.5 HRC硬度范围20HRA~≤75HRA 75HRA~≤88HRA 20HRB~≤45HRBHRB45HR B~≤80HRB 80HRB~≤100HRBHRC20HRC~≤70HRC有限公司洛氏硬度计操作规程文件编号：版本号：A/0 共2 页第2 页4.2.3 将相应标尺的标准硬度块规放在工作台上(如需要测试的工件为HRC, 则将HRC 的标准硬度块放在工作台上) ,旋转手轮使硬度块顶起主轴，并顶起压头，直到短指针旋转到红点位置(加初试验力) ,然后缓缓旋转手轮，将长指针指上刻有“B、C”刻度线重叠。
HR-150A型洛氏硬度计操作规程
HR-150A型洛氏硬度计操作规程一、目的：指导作业者正确操作，确保设备正确使用，从而准确的对于来料质量的硬度性能进行有效的评定。
二、适用范围适用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度检测，可广泛应用于计量、机械制造、冶金、建材等行业的检测、科研与生产。
三、操作规程：1、上岗要求：（1）试验员必须经过培训确认可独立操作HR-150A型洛氏硬度计后方能使用。
（2）试验员必须熟悉HR-150A型洛氏硬度计的基本技术参数及性能指标。
（3）试验员必须忠于职守，认真负责、熟练掌握HR-150A型洛氏硬度计的操作、维护及保养。
2、安全操作：（1）使用前的准备了解硬度计指示表各部分功能。
机身前面上部的指示表，有硬度示值、刻度线、长指针、短指针等。
指示表盘内黑色刻线为硬度值刻度线。
外圈黑色数字表示是A、C标尺适用的硬度值，内圈红色数字是表示用B标尺适用的硬度值。
通过变换压头及砝码可组合成不同的标尺（参考表1洛式硬度常用标尺），以进行测试试验。
表1洛式硬度常用标尺洛氏硬度标尺硬度符号压头类型初试验力F0（N）主试验力F1（N）总试验力F0+F1（N）适用范围A HRA 120°金刚石圆锥98.07 490.3 588.4（60kgf）（20～88）HRAB HRB 1.5875mm钢球98.07 882.6 980.7(100kgf) （20～100）HRBC HRC 120°金刚石圆锥98.07 1373 1471(150kgf) （20～70）HRC短指针指示初试验力加载情况。
长指针指示试样的硬度值。
字母B、C是标尺符号。
字母C的位置是C或A标尺刻度值零点位置，字母B是B标尺刻度值30的位置。
①调整主试验力的加荷速度检查卸荷手柄应处于卸荷位置，否则请按卸荷标牌的卸力方向，使之缓慢（2-3秒左右）旋转到卸荷位置。
旋转变荷手柄至150公斤力的位置（使手柄的150数值与红点标记对齐）。
HR-150A洛氏硬度计操作规程
1．目的1.1更方便、准确的操作本设备。
1.2确保测试设备处于良好的工作状态与试验结果准确。
2．范围1本标准适用于锦州万得机械装备有限公司（下称公司）的检查室质量体系、设施、人员和相关活动的管理。
2适用检测所有金属材料或经过热处理的零部件洛氏硬度。
3．职责质管部为本程序归口管理部门，质量检查员为责任人。
4.注意事项：4.1 制备试样时，使过热或冷加工待因素对试样表面性能的影响减至最小。
4.2试样的表面应平整光洁，不得带有污物、氧化皮、裂缝、凹坑及显著的加工痕迹。
表面粗糙度参数Ra一般不大于0.8。
试样支承面平整并与试验面平行，牢固地放置在试验台上，保证在试验过程中不发生位移。
4.3 试样或试验层的厚度应不小于压痕深度残余增量e的10倍，并且试验后试样背面不得有肉眼可见变形痕迹。
4.4 试验一般在10°C-35°C室温下进行。
对于温度要求较高的试验，室温应控制在为23°C±5°C。
4.5 任何情况下不允许压头与试验台及支座触碰，试样支承面、支座和试台工作面上均不得有压痕。
4.6 试验前应先对试验的工作状态进行检查，应使用与试样硬度值相近的标准洛氏硬度块对硬度计进行校验，硬度计应符合国家计量部门规定要求。
4.7 在试验过程中，试验装置不应受到冲击和震动。
4.8 在洛氏硬度试验中两压痕中心间距离应至少为压痕直径的4倍，但不得小于2mm，任一压痕中心距试样边缘距离至少应为压痕平均直径的2.5倍，但不得小于1mm。
4.9 洛氏硬度试验应精确至0.5个洛氏单位，在每个试样上的测试点数不少于4点(第1点不记)。
对大批量试样的检验,点数可适当减少。
4.10洛氏硬度试验可以在试件的曲面上进行，但一般测试的曲面曲率半径应大于15mm，若曲率半径小于15mm时，被测试件的硬度值要进行修正，修正值均为正值。
5.操作步骤5.1 将与试样匹配的压头安装在主轴孔内。
5.2根据试样的形状、来选择合适的试台安装在升降螺杆孔内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HR-150A型洛氏硬度计操作规程
1．使用范围
试验时立按下表选用压头和总试验力：
洛氏硬度
标尺硬度符号压头类型
初试验力
F0（N）
主试验力
F1（N）
总试验力
F0+F1（N）
适用范围
A HRA 120°金刚石圆锥98.07 490.3 588.4 20～88HRA
B HRB 1.5875mm钢球98.07 882.6 980.7 20～100HRB
C HRC 120°金刚石圆锥98.07 1373 1471 20～70HRC
D HRD 120°金刚石圆锥98.07 882.6 980.7 40～77HRD
E HRE 3.175mm钢球98.07 882.6 980.7 70～100HRE
F HRF 1.5875mm钢球98.07 490.3 588.4 60～100HRF
G HRG 1.5875mm钢球98.07 1373 1471 30～94HRG
H HRH 3.175mm钢球98.07 490.3 588.4 80～100HRH
K HRK 3.175mm钢球98.07 1373 1471 40～100HRK 2．操作使用方法
2.1试验前的准备工作
2.1.1调整主试验力的加荷速度：
手柄置于卸荷位置，手把转到1471N的位置，将35-55HRC的标准硬度块放在工作台上，旋转手轮使硬度块顶起主轴，加上驭试验力，拉动手柄加主试验力，观察指示表大指针，从开始转动到停止的时间应在4~8秒范围内，如不符，可转动油针进行调整，反复进行，直到合适为止.
2.2试验力的选择：
转动手把使所选用的试验力对准红点，但必须注意变换试验力时，手柄必须置于卸荷状态即后极限位置2.3安装压头：
安装压头时应注意消除压头与主轴端面的间隙.消除方法是：裝上压头，并用螺丝钉轻轻固定，然后将标准块或试验件放在工作台上，旋转手轮加上初试验力，拉动手柄使主试验力加于压头上，再将螺钉拧紧，即可消除主轴与压头间的间隙。
3．试验程序
3.1将丝杠顶面及被选用的工作台上下端面擦干净，将工作台置于丝杠上.
3.2将试件支撑面擦干净，放在工作台上，旋转手轮使工作台缓慢上升，并顶起压头，到小指针指着红点，大指针旋转三圈垂直向上为止允许相差±5个刻度，若超过5个刻度，则此点应作废，重新试验
3.3旋转指示器外壳，使C，B之间长刻线与大指针对正顺.逆时针旋转均可.
3.4拉动加荷手柄，施加主试验力，这时指示器的大指针按逆时针方向转动.
3.5当指示器指针的转动显著地停顿下来后，即可将卸荷手柄推回，卸除主试验力.注意：主试验力的施加与卸除，均需缓慢进行.
3.6从指示器上相应的标尺读数：采用金刚石压头试验时，按表盘外圈的黑体字读取;采用钢球压头试验时，按表盘内圈的红字读取。
3.7转动手轮使试件下降，再轻轻移动试件后，按上述2-6过程进行新的试验.
3.8丝杠保护套是为了保护丝杠不受灰尘侵袭而制设的.当硬度计不使用时或试件高度小于100mm时，将其套在丝杠外面.当试件高度大于100mm时，必须将其拿掉，以免将工作台顶起，造成试验无效.
4．日常维护
4.1硬度计长时间不用时，应用防尘罩将机器盖好.
4.2定期在丝杠与手轮的接触面注入少量缝纫机油.
4.3硬度计使用前，应将丝杠顶面和工作台上端面擦净.
4.4如发现硬度计示值误差较大：1可拿下工作台，捡查其与絲杠接触面是否清洁;2捡查丝杠保护套是否顶起工作台;3捡查压头是否损坏.
4.5若施加主试验力时，指示器指针开始转动很快，然后缓慢转动，说明缓冲器内机油太少了，此时可掀起缓冲器[7]上端的毡垫，缓慢地注入清洁的20#机油.同时多次拉推手柄[15]，[16]，使活塞上下移动多次，将缓冲器内的空气全部排除，直到活塞沉到底时有油从上面溢出为止.
4.6、用标准硬度块定期捡查硬度块精确度.
4.6.1将工作台及标准硬度块擦干净，在硬度块工作面[有针眼的一面]进行试验，决不允许在支承面试验. 4.6.2若示值误差较大，除按夲节第四项捡查外，应捡查标准硬度块支承面是否有毛刺，若有毛刺应用油石打光.
4.6.3在标准硬度块不同位置试验时，硬度块应在工作台上拖动，而不应拿离工作台.。
