广东海洋大学机械设计题A
使用班级：机制1041～1046，工业工程1041～1042
一、单项选择题：
1、在链传动中，链条的节数应尽量取为（）。
A、标准值
B、偶数
C、奇数
D、5的整数倍
2、螺纹的公称直径是其（）。
A、大径
B、中径
C、小径
D、分度圆直径
3、在设计齿轮传动时，若中心距a保持不变，而增大模数m，
将可以使（）。
A、齿面接触强度提高
B、齿根弯曲强度提高
C、接触与弯曲强度都提高
D、接触与弯曲强度都不变
4、只承受扭矩而不承受弯矩的轴称为（）。
A、转轴
B、心轴
C、传动轴
D、曲轴
5、下列材料中，（）一般不能用作轴的材料。
A、Q235
B、45
C、40Cr
D、HT200
6、选择键的截面尺寸b×h是按（）查标准选定。
A、强度
B、轴径
C、转速
D、转矩
7、在下列的叙述中，（）不是常用的滑动轴承的优点。
A、起动阻力小
B、抗冲击、振动能力很强
C、径向尺寸小
D、承载能力很高
8、某型号滚动轴承的基本额定寿命为1000小时，那么该型号的
一个轴承在承受基本额定动载荷的情况下，其实际使用寿命（）达到5000小时。
A、不可能
B、可能
C、一定能
二、填空题：
1、代号为30203的滚动轴承的类型是，内径是 mm。
2、在链传动中，链节距p越大，冲击越；小链轮齿数
z1越少，冲击越。
3、在齿轮传动强度计算中，齿根弯曲疲劳强度计算所针对的失
效形式是，齿面接触疲劳强度计算所针对的失效形式是。
4、按分度圆直径从小到大，齿轮的结构形式采用、
、腹板式结构、四种。
5、若已知不完全液体润滑径向滑动轴承的径向载荷F（N）、轴
颈转速n（r／min）、轴颈直径d（mm）、轴承宽度B（mm），则轴承工作能力的验算公式是、
、。
6、联轴器所联两轴的相对位移形式一般分为4种，分别
是、、和综合位移。
7、花键的齿形分为、两类。
8、若蜗杆的头数z1＝2，模数m＝8 mm，直径系数q＝10，则蜗
杆的分度圆直径d＝ mm。
9、蜗杆的材料一般为，常用的蜗轮材料则
为。
10、在带传动类型中应用最广的是带传动；结构最简单、
在传动中心距较大的情况下应用较多的是带传动。
三、计算分析题：
1、如下图所示联轴器采用普通螺栓联接。
已知转矩T＝1000 Nm，螺栓（z＝8个）分布在直径D＝200 mm的圆周上，两半联轴器接合面间摩擦系数f＝0.12，取防滑系数K S＝1.2，螺栓材料的许用拉伸应力[σ]＝100 Mpa。
试求所需螺栓的小径d1。
（14分）
2、作出带传动工作时带的应力分布情况示意图。
要求在图上用文字标出各种应力的名称，并且要基本表达出各种应力分布的位置和大小情况。
（图在下页，注意题目要求）
3、某一轴选用轴承6211（基本额定动载荷C＝33.5 kN）支承。
已知单个轴承受纯径向载荷F r＝20 kN，转速n＝65 r/min，载荷平稳（取载荷系数f P＝1）。
试求轴承的寿命。
四、结构改错题：如图所示为一蜗杆蜗轮减速器的部分结构。
在错误处旁边注上数字编号1、2、3、……（相同类型错误只算一处），并说明错误原因（或者改正方法）。
正确指出并说明8处错误就可得满分，将正确之处指错1处则倒扣1分。
09-b答案机械设计基础考试样题2009_2
第 4 页 共 13 页
顶圆直径 da1 和 da2；齿根圆直径 df1 和 df2；全齿高 h 及分度圆齿厚 s 及齿槽宽 e。（15 分） 解：
a
1 2
m( z1
z2
)
350mm和i12
z2 z1
9 5
z1 50, z2 90 d1 mz1 250mm, d 2 450mm
A.防止因压力过大而发热；B.防止润滑油挤出，轴瓦过渡磨损；
C.防止因摩擦力矩大而起动难。
9、在下列用于轴上零件的固定方法中，（ D ）不能承受较大的轴向载荷。
A．轴肩
B．圆螺母
C．套筒
D．弹性挡圈
10、下列安全离合器，过载引起离合器分离后 ，( B )必须更件才能恢复连接。
5
1
第 1 页 共 13 页
页
6.滚动轴承的基本额定寿命是指在一批同类轴承中，有（ B ）轴承已出现疲劳点
蚀后的总转数表示的。
加 白
A.90%
B.10%
C.80% D.5%
纸
7、既传递转矩，又传递弯矩的轴称为（ B ）。
A．心轴
B. 转轴
C. 传动轴 D.一般轴
张
8、非液体摩檫滑动轴承设计中，限制压强 p [ p] 的目的是（ B ）。
第 8 页 共 13 页
第 9 页 共 13 页
第 10 页 共 13 页
2009—2010 学年下学期《机械基础》期末试题
班级：
姓名
一、选择题（共 16 小题，每小题 2 分，共 32 分）
1、铰链四杆机构中与机架相连，并能实现 360°旋转的构件是—————。
【】
机械设计制造及其自动化专业《机械设计基础》期末考试真题及答案(二)
2023下半年期末机械设计基础一、单选题（每题2分，共25道小题，总分值50分）1、蜗轮轮缘与轮毂采用不同材料的目的是（）。
（2分）A、加工方便B、提高精度C、节约有色金属D、减轻重量纠错正确答案C2、螺纹连接防松的根本问题在于（）。
（2分）A、增加螺纹连接的轴向力B、增加螺纹连接的横向力C、防止螺纹副的相对转动D、增加螺纹连接的刚度正确答案C3、心轴工作时主要承受（）。
（2分）A、转矩B、摩擦力矩C、转矩和弯矩D、弯矩正确答案D4、齿面硬度小于等于350HBS的闭式钢制齿轮传动中，主要失效形式为（）。
（2分）A、齿面磨损B、齿面点蚀C、齿面胶合D、轮齿折断正确答案B5、对于齿面硬度HBS≤350的闭式齿轮传动，设计时一般（）。
（2分）A、先按接触强度条件计算B、先按弯曲强度条件计算C、先按磨损条件计算D、先按胶合条件计算正确答案A6、（）对轴的强度的削弱最大。
（2分）A、平键B、半圆键C、楔键D、花键正确答案B7、在各种带传动中，（）应用最为广泛。
（2分）A、平带B、V带C、多楔带D、圆带正确答案B8、滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示（）。
（2分）A、轴承的类型、结构和尺寸B、轴承内部结构的变化和轴承公差等级C、轴承组件D、轴承游隙和配置正确答案A9、转轴工作时承受（）。
（2分）A、转矩B、摩擦力矩C、弯矩D、转矩和弯矩正确答案D10、机构的活动件个数为3，低副个数为4，该机构要想有确定运动的条件是（）。
（2分）A、主动件的个数为1B、主动件的个数为2C、主动件的个数为3D、主动件的个数为4正确答案A11、蜗杆直径系数q值的标准化，是为了（）。
（2分）A、保证蜗杆有足够的刚度B、提高蜗轮的传动效率C、利于蜗轮滚刀的标准化D、便于蜗杆刀具的标准化正确答案C12、一对齿轮连续传动的条件是（）。
（2分）A、模数和压力角分别相等B、重合度大于1C、压力角相等D、传动比恒定正确答案B13、普通平键连接传递动力矩靠的是（）。

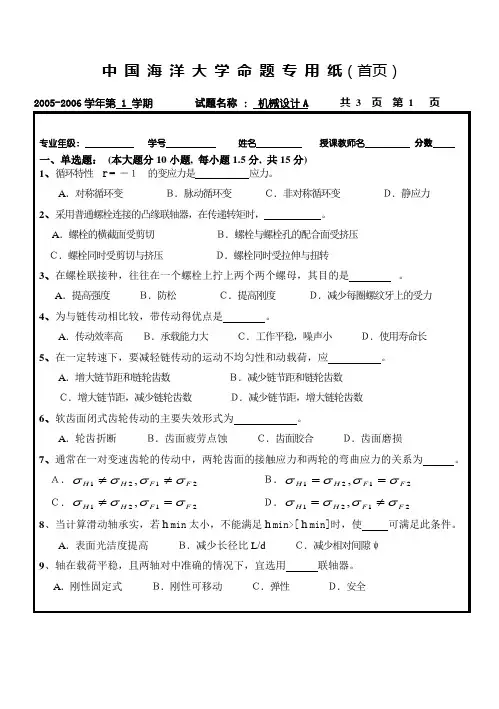

中国海洋大学机械设计题(A)
院系负责人
签 字
年 月 日
中国海洋大学命题专用纸（附页）
2005-2006学年第1学期试题名称：机械设计共3页第2页
10、套筒滚子链传动中，大链轮的齿数z2不能过大，若z2过大，则会造成。
A．链传动的动载荷增大Ｂ．容易发生脱链或跳齿现象
Ｃ．传递的功率减少Ｄ．链条上应力的循环次数增加
二、解答下列问题(本大题分6小题,每小题8*5+5分,共45分)
1在图上标出派生轴向力Fd1、Fd2的方向
2、计算轴承的轴向力Fa1、Fa2。
3、计算轴承的当量动负荷P1、P2（当量动负荷的径向系数X、轴向系数Y见表）。
4、若轴承的预期工作寿命Lh´=4000小时，轴承的基本额定动载荷C至少为何？
[取负荷系数fp=1，Lh=（106/60n）（C/P）ε]
5、此轴是哪种类型的轴？（心轴；转轴；传动轴）
5、在一定转速下，要减轻链传动的运动不均匀性和动载荷，应。
A．增大链节距和链轮齿数Ｂ．减少链节距和链轮齿数
Ｃ．增大链节距，减少链轮齿数 Ｄ．减少链节距，增大链轮齿数
6、软齿面闭式齿轮传动的主要失效形式为。
A．轮齿折断Ｂ．齿面疲劳点蚀Ｃ．齿面胶合 Ｄ．齿面磨损
7、通常在一对变速齿轮的传动中，两轮齿面的接触应力和两轮的弯曲应力的关系为。
径向载荷系数X；轴向载荷系数Y
e
Fa/Fr＞e
Fa/Fr≤e
X
Y
X
Y
0.68
0.41
0.87
1
0
派生轴向力Fd=0.68Fr
五、（10分）
钢制液压油缸如图所示。油压p=1 N/mm2，油缸内D1=160mm。缸筒与缸盖采用8个螺栓均布联接，螺栓联接的相对刚度系数 ，预紧力F0=2.5F（F为螺栓的工作载荷），螺栓的许用应力[]=120N/mm2，试求：
广东海洋大学2010~2011机设基础答案A
机械设计基础2010 —— 2011学年第1学期A 卷参考答案一、选择题（共10分）1B 2A 3CB 4B 5C 6D 7C 8C 9D 10B二、填空题（共16分）1、飞轮 调速器2、凸轮机构 齿轮机构 连杆机构 间隙运动机构3、心轴、4、润滑脂、 粘度5、轴肩 轴环 弹性挡圈 套筒6、动压7、弹簧垫圈 双螺母三、计算题（共14分）解：B 处局部自由度（2分）、G 处虚约束（2分）、n=6 （1分） P L =8 （1分） P H =1（1分）F=3n-2 P L - P H （3分）=3*6-2*8-1=1 （3分）机构的原动件数等于机构的自由度数F 、且F 大于零，所以机构有确定的运动。
（1分）四、计算题（共10分）解：A 型平键：ls=L-2R=L-b=90-16=74(mm) （3分）挤压应力 σp=2F t /hl s （2分）=2×4500/10×74=12.162(MPa) （5分）五、计算题（共20分）在图中标出各轮的转向（10分）78.577181152052403050'4'3'21543215=⨯⨯⨯⨯⨯⨯==Z Z Z Z Z Z Z Z i （10分）六、计算题（共15分）解：da=d+2ha =m(z+2) m=da/(z+2)=5 mm （3分） 分度圆直径：d=mz=5*25=125mm （3分） 齿根圆直径：mm m d d f 5.1125*25.1*2125)25.1(*2=-=-= (3分) 齿距： mm m p 7.15514.3=⨯≈=π （3分）mm m p s e 85.72/7.152/2/=====π（3分）七、计算题（共15分）解： 轴径d=60mm 所以初选N212或N312 （4分）（1）计算当量动载荷轴径受纯径向载荷，所以得X=1，Y=0 (2分) 故kN Fr YFa XFr P 20==+= (2分)（2）计算必须的额定载荷kN f nL P C P h 76.48116667125026020166673103=⨯⨯⨯==kN C kN 6441<<（5分）故所选择的轴承型号是N312。
机械原理第八版试卷及答案-广东海洋大学
广东海洋大学2014——2015学年第二学期《 机械原理 》课程试题课程号：□√ 考试□√ A 卷□√ 闭卷□ 考查□ B 卷□ 开卷一、单项选择题（2分×8题＝16分）1．滚子从动件凸轮机构的滚子半径应 B 凸轮理论廓线外凸部分的最小曲率半径。
A 、大于B 、小于C 、等于2．斜齿圆柱齿轮的标准模数和标准压力角在 B 上,计算几何尺寸需按 A参数进行计算. A 、端面 B 、法面 C 、中间平面3．一对渐开线直齿圆柱齿轮的连续运动条件是 D .A 、理论啮合线长度大于齿距B 、理论啮合线长度大于基圆齿距C 、啮合弧长度大于基圆齿距D 、实际啮合线长度大于基圆齿距4．标准齿轮限制最少齿数的原因是 C 。
A 、避免尺寸过大B 、避免加工困难C 、避免发生根切D 、避免强度不足 5．在由若干机器串联构成的机组中，若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax 和ηmin ，则机组的总效率η必有如下关系： A 。
A 、η＜ηminB 、η＞ηmaxC 、ηmin ≤η≤ηmaxD 、ηmin ＜η＜ηmax 。
7．曲柄滑块机构利用 D 可演化为偏心轮机构。
A 、机架变换B 、改变构件相对长度C 、移动副取代回转副D 、扩大回转副 8．齿顶圆压力角αa 。
A 、小于B 、等于C 、大于D 、不能确定其大小班级：姓名： 学号：试题共 6 页加白纸1张密 封线GDOU-B-11-3029.渐开线直齿圆柱齿轮传动的可分性是指___A___不受中心距变化的影响。
A传动比B啮合角C节圆半径10.反行程自锁机构,行程效率η1 C 反行程效率η2 DA、η＜0B、等于η＞0C、0＜η＜1D、η≤0因为反行程效率是≤0的，而正行程的是恒大于零的！(记住具有自锁性质的机构指的是反行程自锁！二、填空题（6、7、8题每空2分，其余每空1分，共22分）1．速度和加速度影响原理只适合于构件的速度和加速度的求解问题。

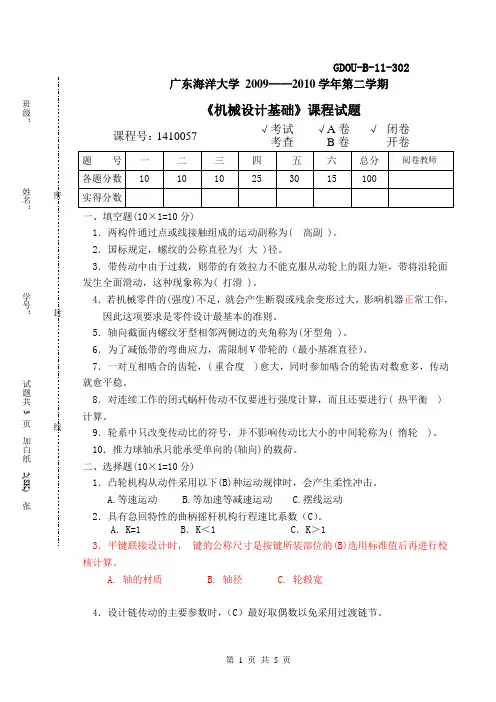

机设设计试卷09-10A
广东海洋大学 2009——2010学年第二学期 《机械设计基础》课程试题 课程号： 1410057 √ 考试 √ A 卷 √ 闭卷一、填空题(10×1=10分) 1．两构件通过点或线接触组成的运动副称为( 高副 )。
2．国标规定，螺纹的公称直径为( 大 )径。
3．带传动中由于过载，则带的有效拉力不能克服从动轮上的阻力矩，带将沿轮面发生全面滑动，这种现象称为( 打滑 )。
4．若机械零件的(强度)不足，就会产生断裂或残余变形过大，影响机器正常工作， 因此这项要求是零件设计最基本的准则。
5．轴向截面内螺纹牙型相邻两侧边的夹角称为(牙型角 )。
6．为了减低带的弯曲应力，需限制V 带轮的（最小基准直径）。
7．一对互相啮合的齿轮，( 重合度 )愈大，同时参加啮合的轮齿对数愈多，传动就愈平稳。
8．对连续工作的闭式蜗杆传动不仅要进行强度计算，而且还要进行( 热平衡 )计算。
9．轮系中只改变传动比的符号，并不影响传动比大小的中间轮称为( 惰轮 )。
10．推力球轴承只能承受单向的(轴向)的载荷。
二、选择题(10×1=10分) 1．凸轮机构从动件采用以下(B)种运动规律时，会产生柔性冲击。
A.等速运动 B.等加速等减速运动 C.摆线运动 2．具有急回特性的曲柄摇杆机构行程速比系数（C ）。
A ．K=1B ．K ＜1C ．K ＞13．平键联接设计时， 键的公称尺寸是按键所装部位的(B)选用标准值后再进行校核计算。
A. 轴的材质B. 轴径C. 轮毂宽4．设计链传动的主要参数时，（C ）最好取偶数以免采用过渡链节。
班级：姓名： 学号： 试题共 3 页 加白纸2(8K)张 密封线GDOU-B-11-302A.中心距B.节距C.链条长度5．为便于设计、制造和检验，将齿轮分度圆上的齿距p与π的比值人为规定为一些简单的数值，并将此比值以m来表示，称为(C)。
A. 压力角B.齿厚C.模数6．带传动中，ひ1为主动轮圆周速度，ひ2为从动轮圆周速度，ひ为带速，则三者之间的关系为 B 。
制造装备设计试题(A卷)
广东海洋大学 2005——2006学年第二学期 《机械制造装备设计》课程试题 课程号： 1410065 √ 考试 √ A 卷 闭卷答卷注意： 1．采用兰色或黑色墨水笔书写答案，字迹要工整，字迹辨认不清的按回答错误计； 2．填空、判断和选择题按要求在题目上作答案，其他题在题目下方的空白处作答案，不按上述要求的地方作答案视为无效； 3．不可将装订好的试卷拆开，后面无题目的空白纸为演算草稿纸，书写答案无效，随试卷上交。
4．必须在规定的地方填写清楚班级、姓名和学号，否则试卷作废。
一、填空（每空1分，共14分） 1．当机床支承件主要承受扭矩时，其截面形状应为______。
当它承受的弯矩在一个方向上比另一个方向上的大时，截面形状应为______。
2．在机床支承件内部加肋板（隔板）是为了_________，加肋条是为了__________和_________。
班级：姓名： 学号： 试题共 8 页 加白纸2(16K)张 密封线GDOU-B-11-3023．双矩形导轨的侧向间隙一般用___________调整。
4．一般机床的三角形导轨，其三角形的顶角为________，对于重型机床，三角形的顶角一般为_________，对于精密机床，三角形的顶角为________。
5．形成表面所需的成形运动，就是形成其__ ___及_____ 所需要的成形运动。
6．组合夹具可分为_______和_______两大类。
7．钻床夹具中钻头的导向是采用________完成的。
二、判断题（认为正确的在后面括号中画√，错误的画×，每小题1分，共10分）1．双矩形导轨采用窄导向比较好。
（）2．直线进给系统工作的载荷特点为恒功率工作。
（）3．机床的空载功率是指切削力引起的传动件摩擦功率。
（）4．设计大型机床的有级主传动系时，一般应选用较小的的公比Ф。
（）5．机床主轴在外径不变的条件下，制成空心的有利于提高主轴组件的刚度。
（）6．几何精度是指机床在以工作速度运行时主要零部件的几何位置精度。
广东海洋大学(已有09试题)
广东海洋大学政治与行政学院马克思主义哲学原理2008-2009哲学原理2007政治经济学2007——2008-2009工程学院机械设计2008-2009工程热力学2004，2007传热学2002——2005，2008-2009食品科技学院食品化学2007——2008-2009生物化学2002——2005，2007——2008-2009有机化学2003——2005高等数学2002——2005化学2002——2005化学（农学门类联考试卷）2008-2009食品工程原理和食品技术原理2008-2009细胞生物学2002——2005遗传学2002——2005微生物学2004——2005农学院高等数学2002——2005化学2002——2005化学（农学门类联考试卷）2008-2009植物学2002——2005植物生理学2002——2005植物生理生化2004——2005植物生理学与生物化学（农学门类联考试卷）2008-2009 动物生理学与生物化学（农学门类联考）2008-2009动物生理生化2002——2005动物生理学2004——2005普通动物学2002——2005细胞生物学2002——2005遗传学2002——2005微生物学2004——2005药理学2002——2005天然药物化学2005水产学院海洋科学导论2007——2008-2009海洋生物学基础2007——2008-2009 海洋生物学2004——2005海洋生态学2004——2005普通生态学与普通动物学2008-2009 普通生态学和鱼类学2008-2009高等数学2002——2005化学2002——2005化学（农学门类联考试卷）2008-2009 鱼类学2004——2005水化学2004——2005经济管理学院经济学基础课2007——2008-2009经济学专业基础课2004——2005管理学2007——2008-2009行政管理学2007——2008-2009。
机械制造技术基础期末试卷10
广东海洋大学 —— 学年第 2 学期 《机械制造技术基础》课程试题 课程号： 1410063 √ 考试 √ A 卷 √ 闭卷 □ 考查 □ B 卷 □ 开卷 题 号 一 二 三 四 五 总分 阅卷教师 各题分数 实得分数 一、填空题：（每题1分，计 10 分） 1. 前角的增大，使切削力_____________，后角的增大，使刀具的后刀面与工件过渡表面间的摩擦_____________。
2. Ｃ6132机床：Ｃ表示_______，６表示 ________，１表示_______，32表示床身上最大工件回转直径为___________。
3. 在刀具的标注角度中，影响排屑方向的标注角度主要是__________。
4. 车床钻孔与钻床钻孔产生的“引偏”，______ 易纠正。
5. 剃齿加工过程相当于一对斜齿轮副的啮合过程，能进行剃齿切削的必要条件是 _________ 。
6. 选用你认为最合适的刀具材料。
低速精车用____________；高速铣削平面的端铣刀用____________。
7. 你认为缩短基本工艺时间可采用的工艺措施（一个）:________________________。
8. 切削用量对切削力的影响程度由小到大的顺序是________________________。
9. 钻孔防止钻偏的措施有：_______和_______。
10. 互换性表现为对产品零、部件在装配过程中三个不同阶段的要求，即装配前不需______ ；装配时不需____________；装配后可以满足____________。
二、选择题：（每题1分，计 5 分） 11. 下列加工工序中（ ）不是自为基准加工的。
A.浮动镗刀镗孔 B.无心磨床磨外圆 C.齿轮淬火后磨齿面 D.浮动铰刀铰孔12. 在机械加工工艺过程中安排零件表面加工顺序时，要“基准先行”的目的是（ ）A.避免孔加工时轴线偏斜B.避免加工表面产生加工硬化C.消除工件残余应力班级：姓名： 学号：试题共页加白纸1张密封线GDOU-B-11-302D.使后续工序有精确的定位基面13. 切削塑性材料时，切削区温度最高点位于（）。
2013年广东海洋大学机械设计考研真题B卷
2013年广东海洋大学机械设计考研真题B卷（请将答案写在答题纸上，写在试卷上不给分。
本科目满分150分）一、填空（20分，每空1分）1、带的工作应力有三种，分别是、和。
2、受预紧力和轴向工作载荷的螺栓，其总拉力为与之和。
3、代号为7210的滚动轴承类型名称是，其内径尺寸为 mm。
4、用双键时，两个平键应布置在，但在强度校核时应按个键计算。
5、设计一般使用的齿轮传动时，通常按保证强度及保证强度两准则进行设计。
6、若带传动的带轮直径过小，将会导致；若带的根数过多，将会导致。
7、提高蜗杆传动散热能力的措施通常采取①②③。
8、取30个某种型号的滚动轴承进行寿命试验，若所加的载荷恰好等于该轴承的基本额定动载荷，则该批轴承的寿命就是 r（转）；若轴承运转到上述转数时停止试验，此时未失效的轴承数应该还有个。
9、一般连接螺纹常用，最常用的传动螺纹是。
二、选择题（20分，每小题2分）1、在滑动轴承的计算中，验算pv≤[pv]目的是限制（）。
A、温升B、磨损C、点蚀D、塑性变形2、大尺寸的蜗轮通常采用组合结构，其目的是（）。
A、提高传动效率B、降低成本C、提高刚度D、提高强度3、选择键的截面尺寸b×h是按（）查标准选定。
A、强度B、转矩C、转速D、轴径4、按转矩T估算轴的直径，求出的结果应当作为承受转矩作用轴段的（）。
A、最大直径B、平均直径C、最小直径D、危险直径5、p表示链条节距，z表示链轮齿数，当转速一定时，若要减少链传动的运动不均匀性和动载荷，应采取的措施是（）。
A、增大p和增大zB、减小p和减小zC、减小p和增大zD、增大p和减小z6、在链传动中，滚子链条节数应尽量取为偶数，这是为了（）。
A、减小动载荷B、减小磨损C、方便首尾连接D、符合习惯用法7、只承受扭矩而不承受弯矩的轴称为（）。
A、转轴B、传动轴C、心轴D、曲轴8、螺纹的公称直径是其（）。
A、大径B、中径C、小径D、分度圆直径9、在带传动中，设v1为主动轮圆周速度，v2为从动轮圆周速度，v为带速，则有如下关系（）。
