水力控制阀的结构与工作原理
水力控制阀：工作原理与结构分析
水力控制阀：工作原理与结构分析在现代工业和民用建筑中，水力控制阀扮演着至关重要的角色。
它们不仅用于调节流体的流动，还确保了系统的安全和效率。
北高科阀门将在本文探讨一下水力控制阀的工作原理和结构，以帮助大家更好地理解这一关键组件。
水力控制阀是流体控制系统中不可或缺的部分，它们用于调节、控制和保护流体系统。
一、水力控制阀的工作原理水力控制阀的核心工作原理是通过改变阀门的开启程度来调节流体的流量。
二、水力控制阀的结构分析水力控制阀的结构设计对其性能至关重要。
一个典型的水力控制阀由以下几个主要部分组成：阀体阀体是阀门的外壳，它提供了流体流动的通道。
阀体的设计必须能够承受流体的压力和温度，同时保证阀门的密封性。
阀座阀座是流体通过阀门时接触的部分。
它通常由耐磨材料制成，以确保阀门的耐用性和密封性。
阀瓣阀瓣是控制流体流动的关键部件。
它通过上下移动来改变流体通过阀门的开口大小。
执行机构执行机构负责驱动阀瓣的移动。
它可以是手动的，也可以是自动的，如电动或气动。
控制元件控制元件包括传感器、控制器和信号转换器等，它们负责接收外部信号并将其转换为执行机构的动作。
三、水力控制阀的类型水力控制阀有多种类型，每种类型都有其特定的应用场景和功能。
闸阀闸阀通过升降阀瓣来控制流体的流动。
它们适用于需要完全切断或调节流体流量的场合。
蝶阀蝶阀通过旋转阀瓣来控制流体的流动。
它们在需要快速开关或调节大流量的场合中非常有效。
球阀球阀通过旋转一个带孔的球体来控制流体的流动。
它们在需要快速开关和紧凑设计的应用中非常受欢迎。
止回阀止回阀用于防止流体反向流动。
它们在保护泵和防止流体倒流的场合中非常重要。
四、水力控制阀的应用水力控制阀在多个行业中有着广泛的应用，包括：工业流程控制在化工、石油和天然气等行业中，水力控制阀用于精确控制流体的流量和压力，以保证生产过程的稳定性和效率。
水处理在水处理厂，水力控制阀用于调节水流，确保水质的清洁和安全。
建筑服务在建筑系统中，水力控制阀用于调节供暖、通风和空调（HVAC）系统的水流，以提供舒适的室内环境。
水力控制阀工作原理
水力控制阀工作原理水力控制阀是一种常用于水力系统中的控制装置，用于控制介质（一般为液体）的流量、压力和流向。
它根据介质的压力或流量变化，调节阀门的开度，从而实现对流体的控制。
水力控制阀的工作原理可以总结为以下几个方面：1. 压力平衡原理：水力控制阀内部一般有称为调节器的控制元件，它能感知介质的压力变化，并通过内部的调节机构调节阀门的开度。
当进出口压力不平衡时，压力差作用于调节器，使其调节阀门的开度，从而达到压力平衡。
2. 流量调节原理：水力控制阀的开度决定了介质通过阀门的流量。
通过调节阀门的开度，可以控制介质流量的大小。
一般来讲，阀门开度越大，流量越大；阀门开度越小，流量越小。
3. 流向控制原理：水力控制阀可以控制介质的流向。
一般情况下，阀门的开度决定了流体通过阀门的方向。
当阀门关闭或部分关闭时，介质无法通过阀门，实现了关闭或切换流向的功能。
4. 自动控制原理：水力控制阀有时会结合传感器、执行器和控制器等组成自动控制系统。
传感器用于感知系统的参数，如压力、温度等；执行器用于根据控制信号使阀门的开度发生变化；控制器用于处理传感器信号，并根据设定的控制策略生成控制信号。
通过自动控制，可以实现系统参数的精确调节和流程的自动化。
总结起来，水力控制阀通过调节阀门的开度，实现对介质的流量、压力和流向的控制。
其工作原理主要体现在压力平衡、流量调节、流向控制和自动控制等方面。
通过这些原理，水力控制阀能够在各种水力系统中发挥重要作用，如供水系统、排水系统、加热系统等。
随着技术的不断发展，水力控制阀的性能和控制精度也在不断提升，使得其在工程应用中具有广泛的前景。

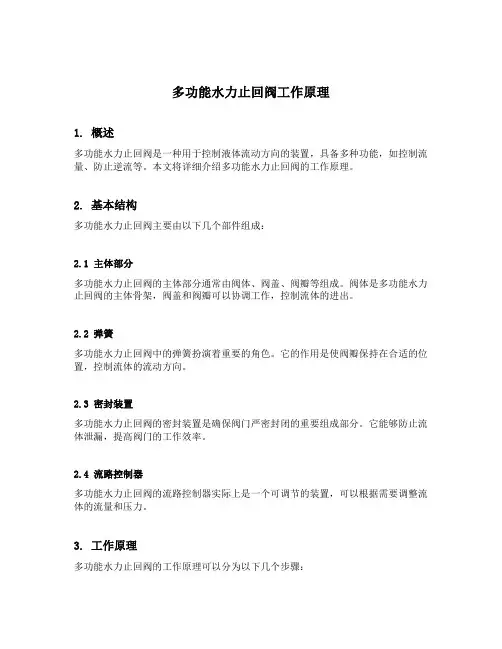

多功能水力止回阀工作原理
多功能水力止回阀工作原理1. 概述多功能水力止回阀是一种用于控制液体流动方向的装置，具备多种功能，如控制流量、防止逆流等。
本文将详细介绍多功能水力止回阀的工作原理。
2. 基本结构多功能水力止回阀主要由以下几个部件组成：2.1 主体部分多功能水力止回阀的主体部分通常由阀体、阀盖、阀瓣等组成。
阀体是多功能水力止回阀的主体骨架，阀盖和阀瓣可以协调工作，控制流体的进出。
2.2 弹簧多功能水力止回阀中的弹簧扮演着重要的角色。
它的作用是使阀瓣保持在合适的位置，控制流体的流动方向。
2.3 密封装置多功能水力止回阀的密封装置是确保阀门严密封闭的重要组成部分。
它能够防止流体泄漏，提高阀门的工作效率。
2.4 流路控制器多功能水力止回阀的流路控制器实际上是一个可调节的装置，可以根据需要调整流体的流量和压力。
3. 工作原理多功能水力止回阀的工作原理可以分为以下几个步骤：3.1 进水状态当多功能水力止回阀处于进水状态时，流体从被控制的管道进入阀体内部。
此时，阀瓣会受到流体的压力作用，打开以允许流体通过。
3.2 流量控制在流体通过多功能水力止回阀时，流路控制器起到调节流量的作用。
通过调整流路控制器的开口大小，可以控制流体的流量。
3.3 防止逆流当流体从多功能水力止回阀的一侧流向另一侧时，多功能水力止回阀会自动关闭，从而实现了防止逆流的功能。
阀瓣会受到逆流的压力作用，将阀瓣关闭，阻止流体逆流。
3.4 压力调节多功能水力止回阀还可以用于调节流体的压力。
通过调整流路控制器，可以改变流体通过多功能水力止回阀时的压力大小。
4. 应用领域多功能水力止回阀广泛应用于各个工业领域，如给排水系统、石油化工、电力等。
它们的主要功能是控制流体的流向和压力，保证系统的正常运行。
5. 优缺点多功能水力止回阀的优点包括：•防止逆流，避免管道的液体倒流，保护系统的安全性。
•控制流量，保持流体的稳定流动。
•调节压力，适应不同系统对压力的需求。
而多功能水力止回阀的缺点主要包括：•耗能较大，因为需要弹簧等部件来维持工作状态。
给排水相关知识：多功能水泵控制阀的结构及工作原理.doc
给排水相关知识：多功能水泵控制阀的结构及工作原理结构
多功能水泵控制阀结构参见图1，由主阀及外装附件组成。
主阀包括阀体、主阀板、缓闭阀板、阀杆、阀座以及膜片控制器（含阀盖、膜片座、膜片、膜片压板）：外装附件有控制阀、过滤器、排空阀、微阻止回阀。
其中微阻止回阀是特制配件，在其止回方向设有限流孔。
安装形式参见图2。
工作原理
水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔则与阀门进口端的低压相通。
水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔，实现主阀板的缓慢开启，开启速度可通过控制阀进行调节。
水泵停机，阀门进口的压力降低，当接近零流量时，主阀板在自身重力作用下迅速关闭。
因阀门进口端压力降低，阀门出口端的压力水通过连接管进入膜片控制器上腔，下腔水通过阀门进口端的连接管压回至阀门进口端，缓闭阀板缓慢关闭，慢关时间可通过控制阀进行调节。
主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律，能有效地消除水锤。

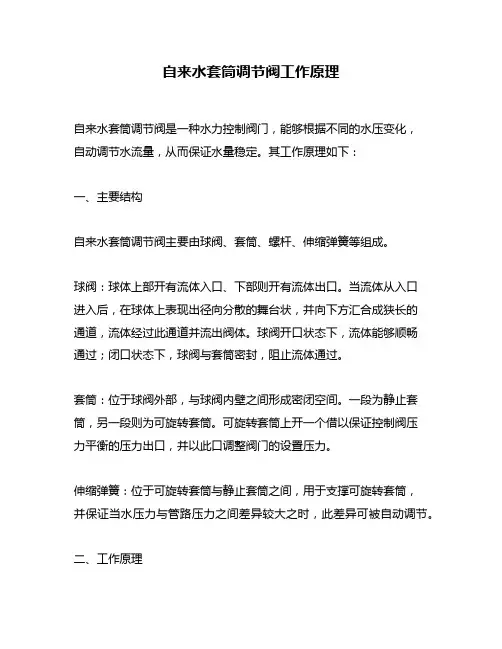

自来水套筒调节阀工作原理
自来水套筒调节阀工作原理自来水套筒调节阀是一种水力控制阀门，能够根据不同的水压变化，自动调节水流量，从而保证水量稳定。
其工作原理如下：一、主要结构自来水套筒调节阀主要由球阀、套筒、螺杆、伸缩弹簧等组成。
球阀：球体上部开有流体入口、下部则开有流体出口。
当流体从入口进入后，在球体上表现出径向分散的舞台状，并向下方汇合成狭长的通道，流体经过此通道并流出阀体。
球阀开口状态下，流体能够顺畅通过；闭口状态下，球阀与套筒密封，阻止流体通过。
套筒：位于球阀外部，与球阀内壁之间形成密闭空间。
一段为静止套筒，另一段则为可旋转套筒。
可旋转套筒上开一个借以保证控制阀压力平衡的压力出口，并以此口调整阀门的设置压力。
伸缩弹簧：位于可旋转套筒与静止套筒之间，用于支撑可旋转套筒，并保证当水压力与管路压力之间差异较大之时，此差异可被自动调节。
二、工作原理当阀门处于开启状态时，流体从水管进入球阀，并顺畅通过。
当阀门处于关闭状态时，球阀与套筒通过密封实现关闭，阻止流体通过。
此时，可旋转套筒会逐渐向上转动，压缩伸缩弹簧，产生一个回弹反力。
当工作环境压力变化时，套筒上开的压力出口能够操作旋转套筒的位置，使球阀在阀门关闭的情况下能够自动调节水流量大小，从而实现对水流量的控制。
三、适用范围自来水套筒调节阀是一种广泛使用于自来水管网传输与分发中的设备。
其适用特点在于能够实现根据不同管径与水位压力的变化，减少或增加水流量，达到控制自来水流量的目的。
自来水套筒调节阀广泛运用于城市自来水供应管网中，能够保证水流量在合理的范围内，从而保证城市自来水供应的稳定性。
总之，自来水套筒调节阀通过其精密的结构设计与精彩的工作原理，实现了对自来水流动的控制与稳定调节。
其广泛应用将带来更加舒适的生活用水与工业用水体验。
水力控制阀有什么工作原理
力控制阀水力控制阀型号与安装水力控制阀大致分为浮 球阀（100X）、减压阀（200X）、缓闭止回阀（300X）、 流量控制阀（400X）、泄压持
压阀（500X）、电动控制阀（600X）、水泵控制阀 （700X）、压差旁通控制阀（800X）和紧急关闭阀 （900X）等。根据它的结构类型，又
阀体类似截止阀，阀门全开时，其压力损失比其他阀门 要大得多，且各个开度损失系数越是与全闭状态接近， 越是剧增，阀门口径越大就越显著。具有上述特性
的阀门，在接近阀瓣的动作加速，易发生水锤的冲击， 接近全闭时，阀门动作越缓慢越好，于是可在阀瓣上设 置节流装置。另外先导阀的节流和动作部分要尽量
避免设置特小口径的孔口，以免堵塞。必要时要加过滤 网，定期检修及设置旁通管路。水力控制阀分隔膜型和 活塞型两类，工作原理相同，都是以上下游压力差
求的产品。水力控制阀水力控制阀工作原理水力控制阀 是以管道介质压力为动力，进行启闭、调节的阀门。它 由一个主阀和附设的导管、针阀、球阀和压力表等
组成、根据使用的目的、功能场所的不同，可演变成遥 控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、 水力电动控制阀阀种类很多，可以 单独使用或几个组合使用，就可以使主阀获得对水位和 水压及流量等进行单独和复合调节的功能。但主阀
为动力，有导阀控制，使隔膜（活塞）液压式差动操作， 完全由水力自动调节，从而使主阀阀瓣完全开启或完全 关闭或处于调节状态。
全文完！谢谢欣赏 再见！
团建 /
备厂用减压阀。用于热水供应工程的减压阀，应采用热 水型减压阀。采用干管干管循环方式（半循环方式）的 热水供应工程，减压阀设置要求应与冷水工程相同
水利控制阀门原理
水利控制阀门原理水利控制阀门原理水利控制阀门是水利工程中不可或缺的关键部件，它的作用是控制水流的流量和方向，以确保水利工程的正常运转。
那么，水利控制阀门是如何工作的呢？接下来，本文将从原理的角度对水利控制阀门进行介绍。
一、阀门的基本构造水利控制阀门由阀体、阀瓣、驱动装置、密封装置等组成。
阀体是阀门的外壳，它的内部有一个由阀瓣和密封装置组成的阀门装置。
阀瓣和阀座组合而成，能够控制阀门的开关。
当阀瓣与阀座贴合时，阀门关闭，反之则打开。
驱动装置可以控制阀瓣的运动，以控制水流的流量和方向。
密封装置可以防止水流的泄露，从而保证水利工程的运行安全。
二、水利控制阀门的原理水利控制阀门的主要原理是依靠阀瓣的运动来控制水流的流量。
当驱动装置向阀瓣施加力量时，阀瓣会从阀座上升或向下移动，从而使水流的通路发生变化。
当阀瓣与阀座接触时，形成密封。
这种密封结构可以有效地防止水流泄漏，保证水利工程的正常运转。
水利控制阀门的流量控制原理是根据孔口的形状和面积来控制水流的流量。
当孔口的截面积较小时，水流的流量会减小；当孔口的截面积较大时，水流的流量会增加。
水利控制阀门通过改变孔口的形状和面积，来实现水流的流量控制。
这种流量控制方法简单可靠，广泛应用于各种水利工程中。
此外，水利控制阀门还有一种根据阀瓣位置来实现流量控制的原理。
通常情况下，水利控制阀门的阀瓣分为全开、全闭、部分开三种状态。
当阀瓣全开时，水流的流量最大，当阀瓣全闭时，水流的流量最小。
当阀瓣部分开时，水流的流量取决于开口面积的大小。
水利控制阀门通过控制阀瓣的位置来实现水流的流量控制。
三、结论水利控制阀门在水利工程中扮演着不可替代的重要角色。
它以阀瓣的运动为基础，来控制水流的流量和方向。
其工作原理简单可靠，根据孔口的形状和面积或根据阀瓣位置来控制水流的流量。
正是由于水利控制阀门的卓越性能，使得许多水利工程得以更好地运行。
01y型双腔水力控制阀概述及主阀体
Y 型双腔水力控制阀概述及主阀体一、 概述利用通过阀门的介质的压力来控制阀门启闭及开启度的阀门叫做水力控制阀。
水力控制阀是由一个共同的主阀体和不同的辅阀组成。
二、种类主阀体相同，辅阀各不相同。
三、 主阀体1、主阀体的构造及材质2、主阀体原理主 阀 体 + 浮球导阀减压导阀 止回导阀 流量导阀 液压传感浮球阀—DY100X… 雨淋导阀 电磁导阀 泄压导阀 减压稳压阀—DY200X缓开缓闭止回阀—DY300(A)X 流量控制阀—DY400X 泄压/持压阀—DY500X电磁控制阀—DY600X 雨淋报警阀—DY609X…→ → → → → → → → →手动两位三通阀消防快速启闭阀—DY700X结论：以小控大，以弱控强（1个小小的球阀就可以控制DN50-900的阀门）3、三种水控阀主阀体对比半流线型，压损小 转三个90°弯，压损大 压损较大 比一般单腔阀高25% 缩径，支架使过流量小 缩口到80%以下，过流量小 单控制腔，功能有限 单腔，功能有限先慢关，后快关，有水锤 先慢关，后快关，有水锤无污物缠绕。
不可能加装V 型口节流塞。
针阀 1mm 左右F2=P2*S2球阀关闭球阀关→(P2=P1，S2=4S1）→（F2=4P1*S1=4F1）→F2>F1→主阀关 球阀开→(P2=0）→（F2=0）→F2<F1→主阀开F1=P1*S1F2P1S1 S213mmF1球阀开启平面结构立体网状结构a、以小控大，以弱控强（1个小小的球阀就可以控制DN50-900的阀门）b、水损小，过流面积大（水损在0.01MPa以内）c、不易被卡阻，流道无支架d、功能多种（可随意配置各种水控阀）e、性能优越（针对一般单腔阀和简易水控阀而言。
加V型节流塞，不堵塞）f、使用寿命长（采用进口膜片）四、练习题1、请用十笔画出Y型双腔水力控制阀的主阀体，并说明其构造和材质。
2、阐述主阀体的工作原理和结论。
3、列表说明大禹Y型双腔阀和一般单腔阀、简易水控阀有何区别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水力控制阀的结构与工作原理
水力控制阀是人们日常生活中极为常见的阀门之一,与人们的生活息息相关。
水力阀广泛地应用于楼宇管道、工业供水、消防设施、暖通空调和灌溉系统等各个方面,一般作为减压,持压,泄压,调节流量,控制水位和预防水锤等之用。
水力控制阀是一种靠液压动力和隔膜驱动的控制阀,主阀一般由基本阀体和驱动装置组成。
水力阀的主阀有单腔式和双腔式两种。
单腔式主阀(图1)由隔膜将驱动装置分为上、下两个控制腔,上控制腔通过配管与上游连接,下控制腔即下游。
阀门主要靠上、下腔的压差操作隔膜的运动(图2) 。
1 阀盖
2 阀盖导套
3 弹簧
4 导杆
5 膜片上压板
6 隔膜片
7 支架(阀瓣)
8 阀体
9 支架(阀瓣) 10 密封圈11 导向压板12 阀座13 O形圈
图1 单腔式主阀
( a)当进口端压力进入上腔,同时球阀关闭时,主阀处于全关位置
( b)当调节球阀之开度,使流经针阀和流经球阀的水流达到平衡,主阀处于浮动
状态
( c)当球阀全开,上腔的压力释放到大气中,主阀处于全开位置
图2 单腔式主阀工作原理
双腔式主阀(图3)是在密封阀瓣与隔膜之间添加一块隔离盘,这样就有上、中、下三个控制腔,上控制腔通过配管与上游连接,中控制腔可以任意连接动力源,下控制腔仍连接下游。
阀门主要靠上、中腔的压差操作隔膜的运动。
1 阀盖
2 阀盖导套
3 弹簧
4 导杆
5 膜片上压板
6 隔膜片
7 膜片下压板
8 中间体
9 中间体导套10 阀体11 阀瓣 12 密封圈13 导向压板
14 阀座15 O形圈
图3 双腔式主阀
水力阀常见的连接形式是法兰型和螺纹型,也有少量是榫槽型和对夹型。
水力阀主要部件用材料见表1。
