7---AD6-元件封装及库的制作
AD6三维元件库建模教程
第二种就是我们现在介绍 3D Body 显示方式，就是虚拟 3D 显示技术，这种显示方式弹性较大，特别在 AD6.9 版本可直接在 PCB 编辑环境下定义 3D Body 或 STEP 模型，可自由编辑模型。达到所需要效果后，直接输出 STEP 模型文件到专业三维软件中与外观进行配合。可有效降低工作量，提供工作效率。这种虚拟三维显示需要有独立 显卡的支持，还必须支持 DirectX9.0c。也就是最少也要 Gefoce5200 级ห้องสมุดไป่ตู้的显卡才能用此功能。同时在 AD6.8 版 本开始对 NVIDIA 的 SHARE3.0 技术的支持
在 PCB 封装旁绘制一个 1mm 的正方形闭合图形。
然后单击“Tools- Menage 3D Bodies For Current Components 来建立刚才绘制的正方形闭合图形的 3D Body。
返回 PCB 编辑环境，我们可以看到正方形的图形内部已经添加了对应 3d body。 双击 3d body，设置高度和显示颜色
放置好一个简易三维元件体， 设置元件体支架高度和颜色
然后切换到三维显示方式。 必须在 View Configurations 下的
这个两项勾选。 显示的效果如下
2，电解电容体的建立方法 3D Body 并不直接支持圆的绘制功能，用鼠标画一个标准的圆还是有一点难度的。所以这里我使用“Tools-Menage 3D Bodies For Components On Board…”使用元件封闭的圆弧图形来直接生成 3D Body，打开“3D Body Menageer” 选项面板，选中一个电解电容。在“Intetactive(交互式)选项下，选择“Polyonal Shape Created Form Primitives on ****(当前元件丝印所在层)。单击 Add To ***（元件编号），并设定支架高度和整体高度以及元件体颜色。
第7章创建元器件库及元器件封装
7.1.8 绘制椭圆
• 单击“放置”→“绘图工具”→“椭圆”菜单命令，或者 单击“应用工具”工具栏中的“实用工具”按钮下拉菜单 中的（椭圆）按钮，这时鼠标变成十字形状，并带有一个 椭圆图形。
7.1.9 添加文本字符串
• 单击“放置”→“文本字符串”菜单命令，或者单击工具 条的按钮，这时鼠标变成十字形状，并带有一个文本字符 串“Text”标志。
7.1.2 绘制直线
• 单击“放置”→“绘图工具”→“线”菜单命令，或者单 击“应用工具”工具栏中的“实用工具”按钮下拉菜单中 的（放置线）按钮，这时鼠标变成十字形状。
7.1.3 绘制多边形
• 单击“放置”→“绘图工具”→“多边形”菜单命令，或者 单击“应用工具”工具栏中的“实用工具”按钮下拉菜单中 的（放置多边形）按钮，这时鼠标变成十字形状。
7.2.5 绘制库元件
• 1．绘制库元器件的原理图符号。 • 2．放置管脚。
• 3．编辑元器件属性。
设置好属性的管脚
放置全部管脚
“C8051F320”的原理图符号 “Properties（属性）”面板 “Pins（管脚）”选项卡 “Properties（属性）”面板
7.3 创建PCB元器件库及封装
• 2．变压器元件就创建完成了
7.5.3 制作七段数码管元件
1．选择“File（文件）”→“新的”→“Library （库）”→“原理图库”菜单命令。
2．从“SCH Library（原理图库）”面板里元件列 表中选择元件，然后单击“Edit（编辑）”按钮
• 3．绘制数码管外形。 4．绘制七段发光二极管。 • 5．绘制小数点。 6．放置数码管的标注。
• 7．放置数码管的管脚。 • 8．单击“保存”按钮保存所做的工作。 • 9．编辑元器件属性。
电子线路CAD的设计第六篇使用Altium Designer 6的设计元件图形及其封装 的项目2 制作PCB元件 共39页
EXIT
第六篇 使用Altium Designer 6设计元件电图气形工及程制其图封与装CAD
Enjoy Study
项目2 制作PCB元件
2.1 学习目标
最终目标：
•会用Altium Designer 6软件创建PCB元件。
促成目标：
1）会创建PCB元件库文件； 2）会利用创建向导以及手动创建两种形式进行元件封装设计； 3）会制作常用的直插型及表面贴装型元件封装； 4）会调用自制的PCB元器件封装。
图6-2-2 PCB元件库编辑器重命名
EXIT
第六篇 使用Altium Designer 6设计元件电图气形工及程制其图封与装CAD
Enjoy Study
项目2 制作PCB元件
2.3 知识准备
2.3.3 PCB元件库编辑器设计界面
在图6-2-1中，可以看到整个PCB元件库编辑器大体上可以分成以下几个 部分：主菜单、元件库编辑浏览器、主工具栏、PCB元件库放置工具栏、状 态栏与命令行，下面分别对各部分进行介绍。
① 与File命令有关的为： A. ：打开（Open）一个文件；
② 与Edit命令有关的为： A. ：剪切（Cut）所选取的元器件；
B. ：保存（Save）当前文件；
B. 拷贝（copy）所选取的元器件；
C. ：打印（Print）当前文件；
C. ：粘贴（Paste）所选取的元器件；
D. ：打开器件阅览页。
EXIT
图6-2-3 PCB元件库编辑器的主菜单
第六篇 使用Altium Designer 6设计元件电图气形工及程制其图封与装CAD
Enjoy Study
项目2 制作PCB元件
2.3 知识准备
2.3.3 PCB元件库编辑器设计界面
AD集成库及懒人封装法总结
AD集成库及元器件封装方法一、AD集成库的创建集成库(.libpkg)由元件库和封装库组成，每个元件库（.schlib）中可有多个元件，每个封装库（.pcblib）中可有多个元件封装。
这样子的话，就可以从画硬件开始就自建一个集成库，以后有好的封装啥的往里面放就好啦！1 建立一个集成库工程，保存工程，并给工程添加原理图库和PCB库文件2.进入原件原理图库编辑界面，绘制如下的器件原理图，点击蓝色圈（右下角）部分SCH选择“sch library”进入如下界面：点击蓝色圈中的“编辑”，可以看到如下界面：如果此时再在元器件库中添加元件，则在上上图“编辑”命令旁边点击“添加”，可以再画一个元件。
4. 画原理图封装手动画需要事先知道封装尺寸blablabla。
下面讲一下自动导入：4.1 比较简单，如电容，dip封装等啊工具--元器件向导，选择需要的封装形式跟着向导走就好了4.2 复杂一点的如sot223封装之类的工具---IPC封装向导，选择需要的封装形式跟着向导走就OK了如果需要在同一个封装库（.pcblib）中画多个封装，则先点击AD界面右下角“pcb”选择pcb library进入如下界面：在此界面下右键添加“组件”，再按照规则画封装即可。
5. 对元件进行封装首先要编译整个集成库，再在对应的元器件原理图下选择“add footprint”后路径选择“any”点击“browse”最后编译集成库就可以用里面的元件和封装了。
二、如何从别人那里“取”自己想要的元器件封装2.1 别人的是单个元件，如买个陀螺仪，卖家把元件图和元件封装图都给你了直接在AD中打开，放在自己的集成库下，编译整个集成库（一定要编译啊！！！！）然后拷贝（在工具/编辑菜单下面）其中的期间添加到自己的pcblib中，添加方法如上面自己画的时候是一样的，在粘贴的时候一定是在蓝色所示的区域内右键--粘贴器件2.2 如果你得到了人家PCB板图，怎么得到板上你想要的封装呢？比如：打开别人画好的板子---稳压模块，我想要摘取其中的LM1117稳压芯片的封装点击设计---生成PCB库后可以看到软件界面左侧出现新的封装库（蓝色圈部分）先左键选中蓝色圈部分，再点击AD界面右下角“pcb”选择pcb library进入如下界面：之后再拷贝啥的放在自己的集成库中就OK啦（拷贝前的操作2.1雷同）2016.7唐艳秋。
AD元件库制作
引脚：即元器件的引脚，例如普通电阻具备两个引脚。元件的 引脚添加在这里选择。
这些形状都可以用来描绘元件的电路图形状，例如电阻我们可以选择 矩形，电容可以选择线。
因为是画电阻，我们这里先选择矩形！
在十字架中心点击左键，然后晃动 鼠标可以看到图形的变化。变动到 想要的形状时，再点击左键即可。
放好后我 们开始放 置引脚
说明该步骤可前可后！
回头想想哪些步骤可以交换呢？
这就是我们要放置的引脚，先按Tab键
在需要放置的地方放置引脚，点击 左键即放置
此时我放好了两个引脚，调整栅格大小可以把 引脚放置到正中间！输入法切换到英文模式， 按g即可调整大小。
一开始默认值为10，按G后可以看到它的改变！
引脚放置到了中间，但是感觉引脚偏长，双击 引脚，修改长度。
现在调整为了1 ！
现在调整为了10 ！
ห้องสมุดไป่ตู้
调整后的效果，接下来可以尝试改变中间矩形的颜色 双击矩形框
这里进行调节边框宽度
选择好后点击确定 调节下边框宽度点击确定
1号引脚挪动到原点处
电阻电容电感等元件还会有一个值（电阻阻值，电容容值等） 下面开始添加该参数！
注意是可见的 点击确定
我们以添加一个电容为例，下面只展示过程，具体说明和 前文电阻类似，以下不在赘述。
当集成库工程中没有元件库时，我们先 新建一个元件库文件。若已存在元件库 文件，那么直接在原件库文件中增加元 件即可。方法请参照下文。
双击Component_1
通配符---------------------如电阻R？,电容C？）
元件描述 元件名称
对左边三个 框内填写相 关信息
点击ok
现在开始画电阻的电路图外形
AD6入门必懂!

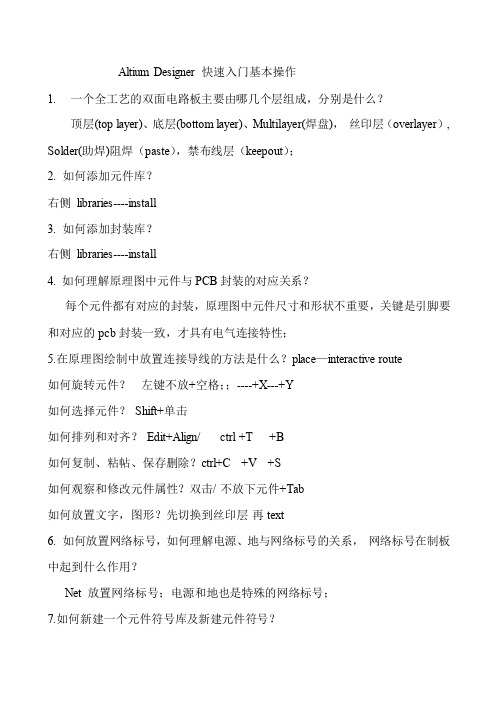

Altium Designer 快速入门基本操作1.一个全工艺的双面电路板主要由哪几个层组成，分别是什么？顶层(top layer)、底层(bottom layer)、Multilayer(焊盘)，丝印层（overlayer）, Solder(助焊)阻焊（paste），禁布线层（keepout）；2.如何添加元件库？右侧libraries----install3.如何添加封装库？右侧libraries----install4. 如何理解原理图中元件与PCB封装的对应关系？每个元件都有对应的封装，原理图中元件尺寸和形状不重要，关键是引脚要和对应的pcb封装一致，才具有电气连接特性；5.在原理图绘制中放置连接导线的方法是什么？place—interactive route如何旋转元件？左键不放+空格；；----+X---+Y如何选择元件？ Shift+单击如何排列和对齐？ Edit+Align/ ctrl +T +B如何复制、粘帖、保存删除？ctrl+C +V +S如何观察和修改元件属性？双击/ 不放下元件+Tab如何放置文字，图形？先切换到丝印层再text6. 如何放置网络标号，如何理解电源、地与网络标号的关系，网络标号在制板中起到什么作用？Net 放置网络标号；电源和地也是特殊的网络标号；7.如何新建一个元件符号库及新建元件符号？执行file—new—schematic library,在新出来的页面可以放置引脚和矩形框（rectangular）完成元件符号库的建立，保存并添加封转，然后命名即可；8. 手工绘制元件符号，元件管脚需要注意什么？方向，标号9. 原理图中如何更新元件流水号？Tools---Annotate10. 如何确认原理图中元件符号与即将转化的PCB中的封装是否对应？元件管脚与封装数目不一样；元件封装未找到11. 准备好原理图后，如何进行PCB 的转化，需要注意的有哪些？Design----Update PCB Document13. 如何制作元件封装库及元件封装？封装制作中容易导致PCB 中出问题的原因有哪些？执行file—new—library—pcb library；在pcb编辑窗口，执行放置焊盘和边框完成pcb封装制作；14 . 如何在PCB 板中规划电路板边界？首先，切换当前层到keepout layer，用line，绘制边界；15. 什么是飞线？是指在原理图中电气连接关系转换到pcb中的预拉线，具有电气连接特性；16. 如何在PCB 板中旋转，移动，选择，复制，删除，粘贴，修改元件属性？排列对齐？旋转：选中，左键不放+space;移动：左键选中拖动；复制：ctrl+c—ctrl v；删除：选中，delete；修改属性：双击，再出来的对话框中可以修改；排列对齐:选中右击，align17. 如何设置PCB 的原点以及如何设置PCB封装中的原点？设置圆点:Edit—origin—set；edit—set reference；18. 如何在PCB 板中合理布局元件？主要从电路工作原理上要合理，如：容易消耗的元件要方便更换，需散热元件要留足够空间等；19. 在PCB中如何查看和修改元件及组成的属性？双击在property对话框中修改；20. 如何自动布线？手动布线的基本操作是什么？自动布线：atuoroute—all—route all；手动布线：interactively route 交互式布线，并且注意层的切换；21 . 如何自动拆除已布导线？Tools—un-route；22.手动布线中换层时如何自动添加过孔，如何快速切换层？Shift+ctrl+鼠标滑轮，23. 手动布线时如何改变走线的角度？Shift+space;24．如何改变系统显示的单位制式？Shift+q;25. 如何测量间距？Ctrl+m;26. 如何补泪滴？补泪滴的作用是什么？Tools-----teardrops;27. 为何要铺铜？铺铜的基本操作有哪些？作用：减小地线阻抗，提高抗干扰能力，降低压降，提高电源效率；Place—polygon pour可以覆铜；24. 为何要设置线宽的规则？如何设置？Design—rules—width；主要设置电源线宽，提高过电流能力；285. 如何进行DRC校验？Tools—design rules check；29. 如果在原理图进行了改动如何实现修改PCB？design—update pcb document ；30. 如何快速查找原理图与PCB中某个元件？Shift+f；31. 如何单独显示某个层？如何隐藏某个层？，如何高亮显示某根线？答：在层所在栏上，右键可以出现显示隐藏某个层；Ctrl加鼠标单击可以高亮显示某根线；。
元件封装及元件库的制作
设置元件引脚数量
选择Next
⑦ 单击 Next按钮，弹出设置元件封装名称对话框，如图对话框 。这里设置为 DIP8_2。
设置元件封装名称
选择Next
⑧ 单击Next按钮，系统弹出完成对话框，单击Finish按钮，生 成的新元件封装如图所示。
任务四
任务五
复习常见封装
⑴Resistors（电阻） 电阻只有两个管脚，有插针式
241PCB元件封装及元件库 的制作
任务四 PCB元件封装及元件库的制作
• 知识要求
– 掌握PCB元器件库编辑器的基本操作。 – 掌握用PCB元器件库编辑器绘制元器件封装。
• 技能
– 学会创建PCB新元件。 – 学会创建PCB元件库。
复习
• 元件的封装由元件的投影轮廓、管脚对应的 焊盘、元件标号和标注字符等组成。
封装形式也有插针式封装和贴片式封装两种。一般而言，电容的体 积与耐压值和容量成正比。
⑷DIP（双列直插封装） DIP为目前常见的IC封装形式，制作时应注意管脚数、同一列
管脚的间距及两排管脚间的间距等。
⑸SOP（双列小贴片封装） SOP是一种贴片的双列封装形式，几乎 每一种DIP封装的芯片均有对应的SOP封装，与DIP封装相比， SOP封装的芯片体积大大减少。
工作1 做一个DIP-8的封装
DC/DC 变换器控制电路— MC34063
尺寸
焊盘的垂直间距100mil， 水平间距300mil，外形轮 廓框长400mil，宽200mil ，距焊盘50mil，圆弧半 径25mil。 焊盘外径62 mil，孔 35mil，默认线宽10mil。
1Mil=千分之一英寸,约等 于0.00254厘米=0.0254毫 米
m TO-220（三极管类
ad集成元件库的制作流程
ad集成元件库的制作流程
AD集成元件库的制作流程是一个比较复杂的过程，需要经过多个步骤才能完成。
下面我们来一步一步地详细介绍AD集成元件库的制作流程。
第一步：准备工作
在制作元件库之前，需要先准备好以下器材和软件：
1、AD原型软件
2、元件库编辑工具
3、电路图纸
4、器件规格书
第二步：建立元件库
在AD原型软件中新建一个元件库，并给其命名，进入元件库编辑模式。
第三步：导入器件
在元件库编辑模式下，我们需要导入一些想要在元件库中使用的器件。
这些器件可以是从其他元件库中导入的，也可以是我们自己制作的。
第四步：建立元件链接
在元件库中选中一个器件，选择编辑链接，在弹出的编辑链接窗口中选择每个引脚应该连接到的对象。
这些对象可能是AD原型中已有的器件，也可能是新建的器件。
第五步：定义元件属性
在元件库编辑模式下，选择元件属性并填写相关信息，比如元件名称，器件类型，生产厂商信息等等。
第六步：保存元件库
在元件库编辑模式下，选择保存，并将元件库保存到固定的位置。
第七步：测试元件库
在AD原型软件中新建一个电路图纸并在其中使用自己制作的元
件库。
在使用元件的过程中进行测试，确保元件库正常工作。
以上就是AD集成元件库的制作流程。
需要注意的是，在制作元件库的过程中，需要按照标准的规范进行操作，严格遵循AD原型软件的要求，才能保证元件库的正常使用。
创建元件库及元件封装
• “Model”模型栏 添加：为选定元件添加相关模型 删除：删除选定的模型 编辑：编辑选定模型的属性
一、创建原理图元件库
1.3 元件符号编辑界面及参数设置
―设置库编辑器工作区参数
• 执行“工具”|“文档选项”菜单命令打开 • 右键|“选项”|“文档选项”打开 • 双击边框打开
一、创建原理图元件库
一、创建原理图元件库
1.6 元件的检错与报表
―元件符号库信息报表
• 单击“报告”|“库列表”命令自动弹出元件符号库 的信息报表
1.4 单部件元件符号的绘制
第五步 放置引脚及其属性设置
―单击工具栏中的快捷按钮，鼠标变成十字形并 附着着一个引脚符号 ―移动鼠标到合适的位置，单击鼠标完成放置 ―点击右键或者按ESC退出放置状态
1.4 单部件元件符号的绘制
第五步 放置引脚及其属性设置
―放置引脚时，一端会出现一个“X”表示引脚 的电气特性，元件有电气特性的这一端要朝外 放置，用于连接走线 ―放置的过程中可以通过“空格”键来调整方向
第五步 放置引脚及其属性设置
―“内边沿”下拉菜单
• 只有一种符号Clock，表示该引脚为时钟引脚
―“外边沿”下拉菜单
• Dot：圆点符号引脚，用于负逻辑工作场合 • Active Low Input：低电平有效输入 • Active Low Output：低电平有效输出
1.4 单部件元件符号的绘制
一、创建原理图元件库
1.1 元件符号概述
―元件符号是元件在原理图上的表现形式，主要 由元件边框和引脚组成 ―通过引脚来建立电气连接关系 ―元件符号中的引脚、元件封装中的焊盘和实际 元件引脚是一一对应的
1.1 元件符号概述
元件库和封装库的制作原则doc完整
元件库和封装库的制作原则doc完整文档资料可直接使用，可编辑，欢迎下载PCB元件库和封装库的制作Protel99se建库规则1 、框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1 依据元器件种类，原理图元件库包括以下16个库：单片机集成电路TTL74系列COMS系列二极管、整流器件晶体管：包括三极管、场效应管等晶振电感、变压器件光电器件：包括发光二极管、数码管等接插件：包括排针、条型连接器、防水插头插座等电解电容钽电容无极性电容SMD电阻其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等其他元器件：包括蜂鸣器、电源模块、继电器、电池等1.2 依据元器件种类及封装，PCB元件封装库包括以下11个库：集成电路（直插）集成电路（贴片）电感电容电阻二极管整流器件光电器件接插件晶体管晶振其他元器件2 PCB元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm2.3 电阻SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装2.4 电容无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41482.6 晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7 晶振HC-49S,HC-49U为表贴封装，A T26,A T38为圆柱封装，数字表规格尺寸如：A T26表示外径为2mm，长度为8mm的圆柱封装2.8 电感、变压器件电感封封装采用TDK公司封装2.9 光电器件贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管数码管使用器件自有名称命名2.10 接插件SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针其他接插件均按E3命名2.11 其他元器件详见《Protel99se元件库清单》3 SCH元件库命名规则3.1 单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2 TTL74系列和COMS系列是从网上找的元件库，封装和编码需要在画原理图时重新设定3.3 电阻SMD电阻用阻值命名，后缀加-F表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812表示的是精度为1%，封装为1812，阻值为3.3欧的电阻碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150表示的是功率为2W，阻值为150欧的碳膜电阻水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100表示的是功率为5W，阻值为100欧的水泥电阻保险丝命名方法为：FUSE-规格型号，规格型号后面加G则表示保险管如：FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4 电容无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7章Altium Designer 元件封装及库的建立
7.1实验目的
1、掌握Altium Designer 元件封装及库的制作和建立方法；
2、掌握Altium Designer手动绘制元件封装的方法；
3、掌握Altium Designer 利用封装向导建立元件封装的方法。
7.2实验原理
绘制一个TO-92的三极管封装，以掌握新建封装库，和手动绘制元件封装的基本操作方法。
7.3实验内容
绘制一个元件TO-92封装，如图所示
7.4实验步骤
（一）建立TO-92封装
1、新建元件库
执行菜单命令【File】/【New】/【Library】/【PCB Library】,即可新建一个新的PCB封装库文件。
2、单击系统工具栏上的保存按钮，将上述新建的封装库保存为mypcblib.pcblib ；
3、打开新建库，进入PCB Library编辑界面。
此时新建库中默认有一个空白的封装（默认封装名称为“PCBComponent_1”），如下图所示。
4、重命名元件封装
双击封装名称，或右键选择Component Properties打开元件属性对话框；
弹出对话框如下图所示，在对话框中的Name中，将封装名称命名为“TO-92”
5、在右边的封装绘制界面开始进行元件封装的绘制，首先放置焊盘(以第一个焊盘为例)。
单击
画图工具栏中的放置焊盘按钮，进入放置焊盘状态；。
设置焊盘属性。
在还未放置落定焊盘时（或放置好后，双击焊盘）按下Tab键进入焊盘属性对话框。
修改对话框中左上方的【Hole Size】为“35mil”然后修改【Size and Shape】栏中的【X-Size】和【Y-Size】大小为“78.74mil”和“39.37mil”，【Shape】选为“Round”,【Designator】修改为“1”，其他参数保持为默认设置。
单击OK按钮退出对话框。
同样方法可在图纸上放置其余2个焊盘，【Designator】分别为“2”和“3”
注意：如果需要切换到公制单位体系可以按下“Q”进行切换。
6、调整焊盘位置。
执行菜单命令【Edit】/【Set Reference】/【Pin1】,将参考点设置为引脚1为
中心，然后将引脚2和引脚3的坐标分别设置为（0，-50），（0，-100）结果如下图所示
7、绘制元器件边框。
首先切换工作层面，将当前层切换为顶层丝印层。
然后单
击绘图工具栏中的画圆弧按钮。
以2脚为中心绘制一个圆弧。
8、单击绘制直线按钮，在圆弧缺口处绘制一段线段，即可完成三极管TO-92封转的绘制。
7.5提高题
1 利用已有元件封装，修改得到所需的封装。
简要步骤：
1）打开系统库文件”C：\program File\Altium Designer winter09\Library\PCB\ Miscellaneous Devices PCB.PcbLib”找到电容封装”RB7.6-1.5”进行复制。
2）将刚才复制的元件封装粘贴到前文所所建的封装库（mypcblib.pcblib）中
粘贴完后，将封装修改成如下形式
其中焊盘修改成孔为30mil, X,Y Size均为70mil
3) 重命名该封装为470uF/250V.
2 在上述的库中，利用封装向导绘制一个DIP16的元件封装（【Tools】/【Component Wizards】）
要求相邻焊盘间距100mil , 两排焊盘间距为300mil, 焊盘孔径35.433mil,, 外径为59.055mil.
思考题
1、封装焊盘编号与原理图中元件符号管脚号之间是否必须保持一致？
2、封装绘制中，参考点的重要性有哪些？。
