泡沫玻璃
现浇泡沫混凝土材料特点：
1、轻质高强
泡沫混凝土常用密度等级为260～1200㎏/m3，抗压强度0.20~7.50Mpa，可根据设计需要生产出不同密度、强度的产品。
这一特性决定了HT泡沫混凝土材料可广泛应用于建筑、道路、桥梁、水利水电工程等多种轻质、减荷、填充领域。
2、保温隔热
由于泡沫混凝土材料中含有大量封闭的细小气孔，热阻大，常用密度等级的导热系数在0.06-0.3w/m？k之间。
一般密度≤500㎏/m3的泡沫混凝土材料常被用于屋面保温、地暖隔热、外墙保温等节能领域。
3、隔音
泡沫混凝土属多孔材料，浮筑楼板撞击声隔声性能达到住宅、医院、旅馆建筑二、三级标准，具有良好的隔音性能，在建筑楼地面隔音层、高速公路隔音屏障、地下建筑顶层等领域，均可采用HT泡沫混凝土作为隔音材料。
4、低弹抗震
泡沫混凝土的多孔性决定其具有较低的弹性模量，从而对冲击荷载具有良好的吸收和分散作用，并可有效降低建筑物荷载。
建筑物荷载越小，抗震能力越强。
5、安全、防火、耐久性能佳
泡沫混凝土是水泥基材料，与建筑物基层材质相同，抗风压、耐冲击、耐候性好；不燃，防火性能极佳；性能稳定、寿命长，保质期与建筑主体寿命基本相同。
目前建筑外墙防火隔离带多采用该材料。
6、生产便利，施工速度快
现浇泡沫混凝土生产，在施工现场采用自动化设备现场发泡制作、机械化泵送到作业面，直接浇注，自然养护成型。
省工、省时、省料、成本低。
泡沫混凝土是一种利废、环保、节能、低廉的新型节能材料，其拥有特殊的多孔结构、优良的保温性能和广阔的应用前景。
该材料的生产可大量利用粉煤灰、矿渣、石粉等工业废料，减少了废物排放，可有效改善生态条件，保护生态环境。
泡沫玻璃保温颗粒,将回收的旧玻璃制品进行安全洁净处理,之后将玻璃磨成粉,加入含有矿物活化剂的掺加料,并将混合粉末加入到900 ℃的回转式烤炉中,混合粉末会象蛋糕一样膨胀,最后经过急速冷却后,这块“大蛋糕”就自动分裂成边长3～5 cm 颗粒。
玻璃泡沫颗粒是一种有发展前景,保温性能好,轻质,环保,施工便捷的新型保温原材料。
玻璃泡沫颗粒是一种环保的保温材料,其用途相当广泛。
可用于墙壁,屋顶,游泳池的底部,停车库房的地基和停车场的顶棚；用于正在修建或改造中的建筑物；用于斜坡加固,坡度可达45°,同时可以美化景观；用于车行道和人行道；用于低耗能的住宅建筑和有环保要求的建筑物。
2 玻璃泡沫颗粒的性能和优点
2.1 保温性
密封的气泡结构和玻璃材质的特性成就了这种材料的防老化,防雾以及不受一些化学物资和生物的影响,保温性能优异。
2.2 耐久性
抗老化性能较好,拥有极高的体积稳定性,抗疲劳,抗霜冻,耐化学腐蚀,可以延长工程的使用寿命。
2.3 耐压性
玻璃泡沫颗粒的结构与木材相似,且单位面积相当高数量的毛细孔构成了超高的压力,玻璃泡沫颗粒在这方面的性能是独一无二的。
2.4 抗火性
玻璃的物理性能和气泡的闭孔结构加强其抗火性和抗热性。
软化点远远超过600 ℃。
抗火性,按欧洲标准分级为A1[2]。
2.5 排水性
因玻璃泡沫颗粒的尺寸和无序方向,加上没有相通的细毛孔,可达到最大限度的排水效果,以整体排水效果尤佳。
2.6 环保
回收的玻璃制品不采用蒸发和辐射的方法处理,对于人类和动物都无害和无危险。
这种产品给人们带来了健康的生活环境,同时长期减少了二氧化碳的释放。
2.7 质量轻
玻璃泡沫颗粒的质量较轻,其密度在100～400 kg/m3。
2.8 施工便捷
施工,运输方便,大袋或散装都可以。
可以用于改造没有保温措施的建筑,对建筑物的基层表面没有特别严格的要求,施工时不影响住户的正常生活,施工效率高。
泡沫玻璃,又称多孔玻璃,是一种以玻璃为主要原料,经过细磨粉碎后加入适量的发泡剂,放在特定的磨具中经过预热,熔融,发泡,冷却,退火后而制成的一种内部充满无数均匀气孔的新型多孔轻质材料。
它保留了无机玻璃的良好化学稳定性,机械强度高,膨胀系数小,体型稳定性好等优良性能。
同时,它作为一种绝热材料,又具有密度小,导热系数低,保温隔热的性能。
其广泛应用于石油,化工,大型天然气等设备与管道的绝热领域,同时也被应用在建筑的保暖隔热方面,被国内外誉为是一种不需要更换的永久性绝热材料。
泡沫玻璃保温颗粒,将回收的旧玻璃制品进行安全洁净处理,之后将玻璃磨成粉,加入含有矿物活化剂的掺加料,并将混合粉末加入到900 ℃的回转式烤炉中,混合粉末会象蛋糕一样膨胀,最后经过急速冷却后,这块“大蛋糕”就自动分裂成边长3～5 cm 颗粒。
玻璃泡沫颗粒是一种有发展前景,保温性能好,轻质,环保,施工便捷的新型保温原材料。
水玻璃：即硅酸钠，与玻璃粉料混合并加热到850℃左右时，与玻璃反应并放出大量气体，同时能加强材料抗压和抗拉强度，主要作为制备泡沫玻璃的发泡剂使用。
使用铝粉膏还可以使加气混凝土砌块具有以下效果。
1.隔音效果
因其具有特有的多孔结构，内部结构像面包一样，均匀地分布着大量的封闭气孔，因而具有一定的吸声能力。
10mm厚墙体可达到41分贝。
2.抗震能力强
加气混凝土砌块容量轻、整体性能好、地震是的惯性小，所以具有一定的抗震能力。
3.保温效果。
由于加气混凝土砌块内部具有大量的气孔和微孔，因而有良好的保温隔热性能。
导热系数为0.11-0.16W/MK，是粘土砖的1/4-1/5。
通常20cm厚的加气混凝土墙的保温隔热效果，相当于49cm厚的普通实心粘土砖墙。
4.抗渗效果。
因加气混凝土砌块由许多独立的小气孔组成，吸水导湿缓慢，同体积吸水至饱和所需时间是粘土砖的5倍。
用于卫生间时，墙面进行界面处理后即可直接粘贴瓷砖。
泡沫玻璃foamglass
廊坊晟超保温材料有限公司
4.应用领域
泡沫玻璃隔热材料
屋顶保温型泡沫玻璃板
泡沫玻璃量的不断提高,已有部分产品达到美国标准,并且 在石油化工行业得到了成功的应用,如大庆、燕山石化、齐鲁石化、扬子石化、辽 河油田、锦西石化等地,各行各业开始并乐于接受泡沫玻璃。截止到现在国内泡沫 玻璃产量约为3. 5 万立方米,而国内石化和其他行业对泡沫玻璃的年需求量在5～8 万立方米,存在着较大的市场空缺,国内使用此种材料仍需从美国进口。鉴于国内 对泡沫玻璃巨大需求量与我国泡沫玻璃年生产能力之间存在较大的需求矛盾,因此, 急需建设质量达标、价格适中且具有一定生产规模的生产厂家。目前,随着基础设 施的建设,建筑保温节能技术的推广,石油化工及地下工程的发展,每年将需求大约 数十万立方米泡沫玻璃。
泡沫玻璃是一种新型环保材料,这是因为泡沫玻璃的原料是废弃物。既可 以采用废弃玻璃,又可以采用工业废弃物为辅助原料,如炉渣、粉煤灰等,也可 以利用天然矿物为原料,如火山灰、云母、浮石、珍珠岩。所以,泡沫玻璃的原 料非常廉价,因而有很好的经济效益,可以变废为宝、改善环境。
生产工艺过程
3.性能
⑴不吸湿、不吸水、不会因长年使用降低隔热保冷效 果; ⑵具有良好的隔热性能,不燃烧,能在- 268～482 ℃广 阔温度范围内使用; ⑶具有良好的吸声性能; ⑷有较高的机械强度,且易于加工、切割或粘拼成各种 形状的制品; ⑸不风化、不老化、本身无毒、无放射性和腐蚀性; ⑹不受鼠啮虫咬和微生物腐蚀; ⑺具有良好的化学稳定性,耐除氢氟酸以外的所有的化 学侵蚀。
高性能泡沫玻璃的疲劳性能评估及改进方法

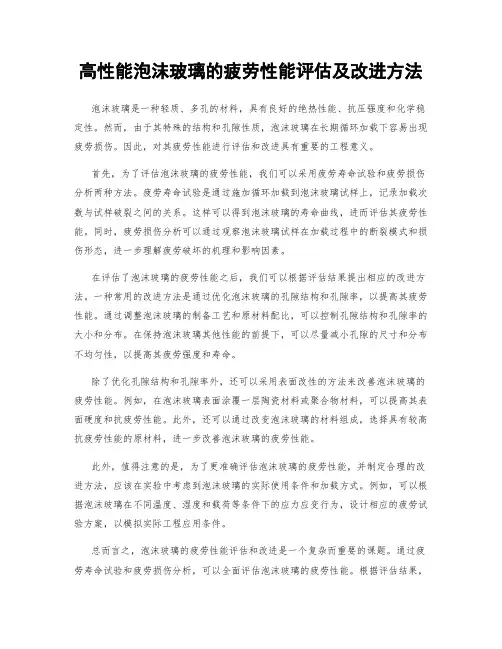

高性能泡沫玻璃的疲劳性能评估及改进方法泡沫玻璃是一种轻质、多孔的材料，具有良好的绝热性能、抗压强度和化学稳定性。
然而，由于其特殊的结构和孔隙性质，泡沫玻璃在长期循环加载下容易出现疲劳损伤。
因此，对其疲劳性能进行评估和改进具有重要的工程意义。
首先，为了评估泡沫玻璃的疲劳性能，我们可以采用疲劳寿命试验和疲劳损伤分析两种方法。
疲劳寿命试验是通过施加循环加载到泡沫玻璃试样上，记录加载次数与试样破裂之间的关系。
这样可以得到泡沫玻璃的寿命曲线，进而评估其疲劳性能。
同时，疲劳损伤分析可以通过观察泡沫玻璃试样在加载过程中的断裂模式和损伤形态，进一步理解疲劳破坏的机理和影响因素。
在评估了泡沫玻璃的疲劳性能之后，我们可以根据评估结果提出相应的改进方法。
一种常用的改进方法是通过优化泡沫玻璃的孔隙结构和孔隙率，以提高其疲劳性能。
通过调整泡沫玻璃的制备工艺和原材料配比，可以控制孔隙结构和孔隙率的大小和分布。
在保持泡沫玻璃其他性能的前提下，可以尽量减小孔隙的尺寸和分布不均匀性，以提高其疲劳强度和寿命。
除了优化孔隙结构和孔隙率外，还可以采用表面改性的方法来改善泡沫玻璃的疲劳性能。
例如，在泡沫玻璃表面涂覆一层陶瓷材料或聚合物材料，可以提高其表面硬度和抗疲劳性能。
此外，还可以通过改变泡沫玻璃的材料组成，选择具有较高抗疲劳性能的原材料，进一步改善泡沫玻璃的疲劳性能。
此外，值得注意的是，为了更准确评估泡沫玻璃的疲劳性能，并制定合理的改进方法，应该在实验中考虑到泡沫玻璃的实际使用条件和加载方式。
例如，可以根据泡沫玻璃在不同温度、湿度和载荷等条件下的应力应变行为，设计相应的疲劳试验方案，以模拟实际工程应用条件。
总而言之，泡沫玻璃的疲劳性能评估和改进是一个复杂而重要的课题。
通过疲劳寿命试验和疲劳损伤分析，可以全面评估泡沫玻璃的疲劳性能。
根据评估结果，可以通过优化孔隙结构和孔隙率、表面改性和选择合适的原材料等方法，改善泡沫玻璃的疲劳性能。
然而，需要注意实验中应该考虑到实际使用条件和加载方式，以保证评估结果和改进方法的准确性和可靠性。
泡沫玻璃体积密度

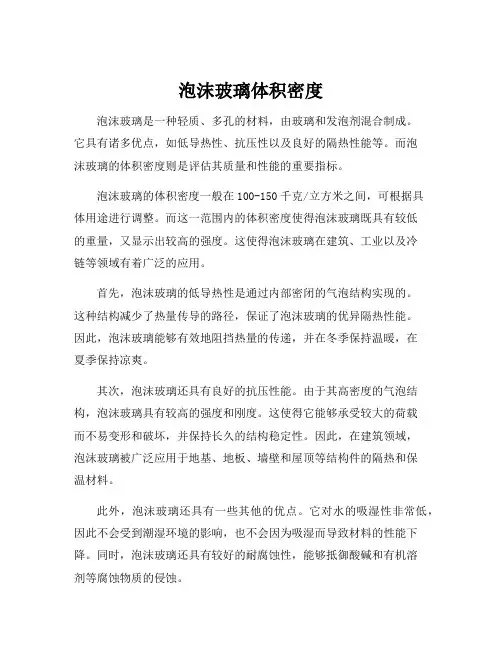

泡沫玻璃体积密度泡沫玻璃是一种轻质、多孔的材料，由玻璃和发泡剂混合制成。
它具有诸多优点，如低导热性、抗压性以及良好的隔热性能等。
而泡沫玻璃的体积密度则是评估其质量和性能的重要指标。
泡沫玻璃的体积密度一般在100-150千克/立方米之间，可根据具体用途进行调整。
而这一范围内的体积密度使得泡沫玻璃既具有较低的重量，又显示出较高的强度。
这使得泡沫玻璃在建筑、工业以及冷链等领域有着广泛的应用。
首先，泡沫玻璃的低导热性是通过内部密闭的气泡结构实现的。
这种结构减少了热量传导的路径，保证了泡沫玻璃的优异隔热性能。
因此，泡沫玻璃能够有效地阻挡热量的传递，并在冬季保持温暖，在夏季保持凉爽。
其次，泡沫玻璃还具有良好的抗压性能。
由于其高密度的气泡结构，泡沫玻璃具有较高的强度和刚度。
这使得它能够承受较大的荷载而不易变形和破坏，并保持长久的结构稳定性。
因此，在建筑领域，泡沫玻璃被广泛应用于地基、地板、墙壁和屋顶等结构件的隔热和保温材料。
此外，泡沫玻璃还具有一些其他的优点。
它对水的吸湿性非常低，因此不会受到潮湿环境的影响，也不会因为吸湿而导致材料的性能下降。
同时，泡沫玻璃还具有较好的耐腐蚀性，能够抵御酸碱和有机溶剂等腐蚀物质的侵蚀。
要想根据具体需求选择合适的泡沫玻璃产品，除了考虑体积密度外，还应考虑其他因素。
例如，需要考虑环境温度、所需的隔热性能、承载能力以及所处的工作条件等。
只有在综合考虑这些因素后，才能选购到最适合的泡沫玻璃产品。
总的来说，泡沫玻璃的体积密度是评价其质量和性能的重要指标。
其低导热性、良好的抗压性能以及其他优点使得泡沫玻璃在建筑和工业等领域有着广泛的使用。
在选择泡沫玻璃产品时，应根据具体要求综合考虑各种因素，确保选择到最适合的产品。
最后，泡沫玻璃的应用将进一步推动可持续发展，为我们创造更加舒适和环保的生活环境。
泡沫玻璃材料
读书笔记新型建筑材料与施工技术问答丛书建筑保温隔热材料张德信主编化学工业出版社2006年3月第1版一、泡沫玻璃材料1、什么是泡沫玻璃泡沫玻璃（foam glass）是以废玻璃、粉煤灰及富含玻璃相得物质为主要原料，在其中添加发泡剂、改性剂和促进剂等物质，经过破粉碎，均匀混合，形成配合料，将其放到耐热的模具中，再经过预热、熔融、发泡、退火等工艺制成的多孔状玻璃材料。
泡沫玻璃由大量Φ0.1~3mm的均匀气泡所组成，气泡的体积占总体积的80%~95%，容重通常在120~350kg/m3范围内。
2、泡沫玻璃生产的化学反应机理是什么当玻璃质原料在加热时，达到其软化点以上温度，玻璃开始软化形成黏弹体，具有一定黏性和弹性，在此阶段发泡剂开始释放出气体使玻璃体发生膨胀，然后快速冷却下来，使玻璃体固化，把气体包裹在玻璃内部，形成泡沫玻璃。
按泡沫玻璃生产工艺特点，其反应机理归纳为两个方面：氧化型和分解型反应。
氧化型反应机理：炭黑是氧化型发泡剂的典型代表，机理是碳元素与玻璃中的某些携氧体（M x O y）、氧气、水分等进行氧化反应，产生大量气体，主要有：CO2、CO、SO2、H2S等，其化学反应方程式如下：C+O2===CO2↑C+H2O===H2↑+CO↑CO2+C===2CO↑C+ M x O y===xMO+CO(y-x)↑分解型反应机理：分解型反应的发泡剂主要是碳酸盐、硫酸盐及硝酸盐，当其被加热到高温时，发生分解反应释放出CO2或SO2气体，其典型代表是碳酸钙，其化学反应方程式如下：CaCO3====CaO+CO2↑CaCO3+SiO2====CaSiO3+CO2↑3、如何能产生气孔结构均匀的泡沫玻璃气孔结构的形成关键在于玻璃基料的黏度变化与发泡剂的气体释放速度之间的协调关系。
如果要获得均匀、大量、互相不连通的气孔结构，就需要发泡剂释放气温度刚好位于玻璃软化温度区间，放气数量应能保证产生足够的气体压力，以克服玻璃黏弹体的黏滞阻力，同时又不使气泡破裂、合并或溢出。
泡沫玻璃的主要成分

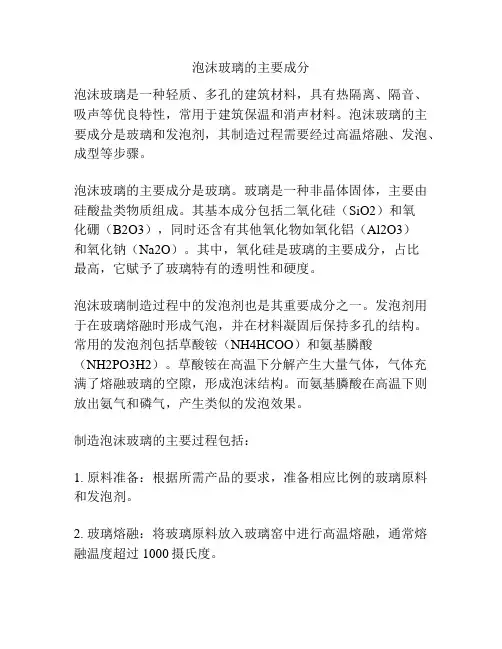

泡沫玻璃的主要成分泡沫玻璃是一种轻质、多孔的建筑材料，具有热隔离、隔音、吸声等优良特性，常用于建筑保温和消声材料。
泡沫玻璃的主要成分是玻璃和发泡剂，其制造过程需要经过高温熔融、发泡、成型等步骤。
泡沫玻璃的主要成分是玻璃。
玻璃是一种非晶体固体，主要由硅酸盐类物质组成。
其基本成分包括二氧化硅（SiO2）和氧化硼（B2O3），同时还含有其他氧化物如氧化铝（Al2O3）和氧化钠（Na2O）。
其中，氧化硅是玻璃的主要成分，占比最高，它赋予了玻璃特有的透明性和硬度。
泡沫玻璃制造过程中的发泡剂也是其重要成分之一。
发泡剂用于在玻璃熔融时形成气泡，并在材料凝固后保持多孔的结构。
常用的发泡剂包括草酸铵（NH4HCOO）和氨基膦酸（NH2PO3H2）。
草酸铵在高温下分解产生大量气体，气体充满了熔融玻璃的空隙，形成泡沫结构。
而氨基膦酸在高温下则放出氨气和磷气，产生类似的发泡效果。
制造泡沫玻璃的主要过程包括：1. 原料准备：根据所需产品的要求，准备相应比例的玻璃原料和发泡剂。
2. 玻璃熔融：将玻璃原料放入玻璃窑中进行高温熔融，通常熔融温度超过1000摄氏度。
3. 发泡：在熔融玻璃中加入发泡剂，并通过搅拌和加热使其均匀分布，促使发泡剂分解释放气体，形成气泡。
4. 结晶：将含有气泡的熔融玻璃迅速冷却，使其结晶成固体泡沫。
5. 成型：通过切割、打磨等工艺将泡沫玻璃制成所需形状和尺寸。
总结而言，泡沫玻璃的主要成分是玻璃和发泡剂。
玻璃是由硅酸盐类物质组成，发泡剂用于在玻璃熔融时形成气泡，并保持材料多孔的结构。
制造泡沫玻璃的过程包括玻璃熔融、发泡、结晶和成型等步骤。
泡沫玻璃的特殊结构和材料性质，使其在建筑保温和消声方面具有独特优势。
泡沫玻璃检测方法
泡沫玻璃检测方法
泡沫玻璃又称多孔玻璃。
是一种气孔率在90%以上，由均匀的气孔组成的隔热玻璃。
由于它的气孔结构具有硼硅酸盐的物理性质，用作隔热材料具有不透气、不燃烧、不变形、不变质、不污染食品等特点，因此，不仅用作室内外的不燃性隔热材料，还用于食品冷冻发酵和酿造设备、液面计的浮标等。
测量步骤：
1、放测量台上，按保存键记忆干燥空气中重量；
2、（真空法、煮沸法、封蜡法等）处理后样品放于测量台上，按保存记忆饱和空重；
3、饱和处理后样品放水中吊篮上，按保存键密度、体积、吸水率%、孔隙率%直接显示。
泡沫玻璃的生产方法
泡沫玻璃是一种轻质、绝热性能优良的材料，通常用于建筑和工业领域。
它的生产方法可以简单地概括为以下几个步骤：
1. 原料准备：泡沫玻璃的主要原料是玻璃粉（或废玻璃）、发泡剂、增强剂等。
这些原料在一定比例下进行混合，确保制成的泡沫玻璃拥有所需的物理性能和质量。
2. 预加热：将混合好的原料加热至一定温度，通常在800摄氏度左右，使得原料中的发泡剂开始发挥作用，使玻璃开始膨胀。
3. 发泡：加热后的原料在一定的模具中继续加热，使其膨胀，形成带有许多小气泡的泡沫状玻璃结构。
4. 固化：继续保持适当的温度，使泡沫玻璃结构得以固化，并确保其稳定性和强度。
5. 冷却：待泡沫玻璃结构固化后，将其冷却至室温。
6. 切割和加工：将泡沫玻璃板切割成所需尺寸，然后进行必要的加工，如打孔、磨边等，以适应具体的应用需求。
需要注意的是，不同的生产厂家可能会有一些细微的变化和优化，但以上步骤是
泡沫玻璃生产过程的一般概括。
泡沫玻璃的生产工艺要求严格，以确保最终产品的质量和性能。
泡沫玻璃(foam glass)
泡沫玻璃(foam glass)泡沫玻璃（Foamglas）是以玻璃粉为基料，与加入的添加剂一起粉碎、装模，在炉窑中预热、高温熔化发泡、稳定、退火、整形生成产品。
其特征在于：将玻璃原料和同时加入的添加剂（碳酸钙、碳酸钠、碳酸钡、硅酸钠、碳黑）放在球磨机内磨成粉状，其细度达到100～200目；在炉窑内预热温度630～730℃，时间为20～25分钟；发泡温度为800～880 ℃，时间50～60分钟；稳定温度700～780℃，时间为20～30分钟；最后进入常温退火炉窑中退火，退火时间为15～32小时。
物理数据见下表：泡沫玻璃是高级保温隔热的多孔无机非金属材料。
具有质轻、防火、防水，无毒、耐腐蚀、防蛀，不老化、不受鼠咬；无放射性、绝缘，防磁波、防静电，机械强度高、抗低温骤变；还具有无污染、不燃烧、寿命长（与建筑同样长寿命）；与各类泥浆粘结性好等特点。
它既是保冷材料又是保温材料，能适应深冷到较高温度范围等特点。
同时它的重要价值不仅在于长年使用不会变质，而且本身又起到防火、防震作用。
在低温深冷、地下工程、易燃易爆、潮湿以及化学侵蚀苛刻环境下使用时，不但安全可靠，而且经久耐用，被誉为“不须更换的永久性隔热材料”。
所以被广泛应用于石油、化工、地下工程、造船、国防军工的隔热、保冷、隔音、保温、防水。
如：⑴低温管道、设备和储槽（储罐）；⑵烃加工中低温系统；⑶冷库及冷藏建筑；⑷制药中低温绝热系统；⑸钢铁液氧、液氮储槽及管道。
据介绍，泡沫玻璃还可以运用于烟道、窑炉和冷库的保温工程，各种气、液、油输送管道的隔热、防水、防火工程，地铁、图书馆、写字楼、歌剧院、影院等各种需要隔音、隔热设备的场所，基础设施建设的隔离、隔音工程，河渠、护栏、堤坝的防漏、防蛀工程等多种领域。
甚至还具有用于家庭清洁、保健的功能。
用泡沫玻璃保护暖气输送管道与传统保护材料相比，可减少热损耗约25%。
由于泡沫玻璃加之人类生存环境保护要求越来越高，泡沫玻璃将成为城市民用建筑理想的高级墙体绝热材料和屋面绝热材料。
泡沫玻璃资料
1．泡沫玻璃简单介绍泡沫玻璃是采用玻璃粉为基料，加入外加剂，通过隧道窑炉加热焙烧发泡和退火冷却加工而成，是高级保温隔热材料，具有如下特点：①容重轻，在150kg/ m3左右；②导热系数小，在0.060W/m.k （38C）以下，导热性能稳定；③不透湿；④吸水率小，0.2％左右；⑤不燃烧；⑥不霉变、腐蚀、不受鼠咬；⑦强度高，抗压强度＞0.7MPa抗折强度＞0.5Mpa⑧能耐酸性腐蚀（氟化氢除外）；⑨本身无毒，不含CFC （氟氯化炭）和HCFC （氢氟氯酸）；⑩物理化学性能稳定，尺寸稳定。
它既是保冷材料又是保温材料，能适应深冷到较高温度范围等特点。
同时它的重要价值不仅在于长年使用不会变质，而且本身又起到防火、防震作用。
在低温深冷、地下工程、易燃易爆、潮湿以及化学侵蚀苛刻环境下使用时，不但安全可靠，而且经久耐用，被誉为“不须更换的永久性隔热材料”。
所以被广泛应用于石油、化工、地下工程、造船、国防军工的隔热保温保冷：①低温管道、设备和储槽（储罐）；②烃加工中低温系统；③冷库及冷藏建筑；④制药中低温绝热系统；⑤钢铁液氧、液氮储槽及管道。
浙江嘉兴是国内泡沫玻璃的主要产地，国内能生产这种产品的企业仅有7家（？），浙江嘉兴王店就占了4家，国内70％以上的泡沫玻璃产品都是王店生产的。
2．国内主要生产厂家①嘉兴市德和绝热材料有限公司公司创建于一九七六年，占地面积52000 平方米是开发、制造、安装保冷绝热材料的专业企业，是我国最早生产泡沫玻璃等保冷材料的专业公司。
目前嘉兴市德和绝热材料有限公司和浙江大学合作开发高性能泡沫玻璃，并投资1000 万建设一条年产10000m3高新性能泡沫玻璃生产流水线。
性能指标将达到国际泡沫玻璃制品技术标准。
②浙江嘉兴市振申绝热材料厂企业现有泡沫玻璃年生产能力50000m3，2004 年度振申绝热投资4000 万元在新厂区内新建的三条年产共37000m3的泡沫玻璃生产流水线，已于2004年8月底全面投产。
泡沫玻璃板密度4.22
泡沫玻璃板密度/厚度/参数产品简介：1、泡沫玻璃是由碎玻璃、发泡剂、改性添加剂和发泡促进剂等，经过细粉碎和均匀混合，再经过高温熔化发泡、退火而制成的无机非金属玻璃材料。
2、产品特性：①容重轻,在150kg/m3左右;②导热系数小,在0.060 W/m.k(38℃)以下，导热性能稳定;③不透湿;④吸水率小,0.2%左右;⑤不燃烧;⑥不霉变、腐蚀、不受鼠咬;⑦强度高,抗压强度≥0.7MPa,抗折强度≥0.5Mpa;⑧能耐酸性腐蚀(氟化氢除外);⑨本身无毒,不含CFC(氟氯化炭)和HCFC(氢氟氯酸);⑩物理化学性能稳定,尺寸稳定。
3、泡沫玻璃物理性质项目计量单位数值(标准/实测) 项目计量单位数值(标准/实测)密度Kg/m3 ≤160/147 抗压强度Mpa ≥0.3/0.8导热系数(25℃)W/m.k(0℃)W/m.k ≤0.052/0.0500.0466 抗折强度Mpa 0.3/0.8使用温度℃-200~450 吸湿率% 0.00体积吸水率% ≤0.5/0.2 线胀系数cm/cmc 9×10-6/8.5×10-6玻璃棉的粘贴方法1、将玻璃棉后部周边涂抹上一定宽度与厚度的粘结砂浆，再在中间轻轻涂抹一定数量和厚度、直径在100毫米左右的圆形粘结点，总粘贴面积要大于百分之四十，建筑物如果很高是，粘贴面积最好也随之增长。
2、涂抹好粘结砂浆后依法铺贴，岩棉板长边沿水平的方向粘贴，竖缝应逐行错缝板长的1/2或者是≥二十毫米。
3、墙角两边的岩棉板要错茬搭接，要确保墙角的垂直。
4、洞口角处要使用整块岩棉板切割成型，不可以进行拼接，玻璃棉的接缝距洞口四角，距离要不小于两百毫米，洞口四边的岩棉板宽度要≥两百毫米。
