屋盖保温与隔热

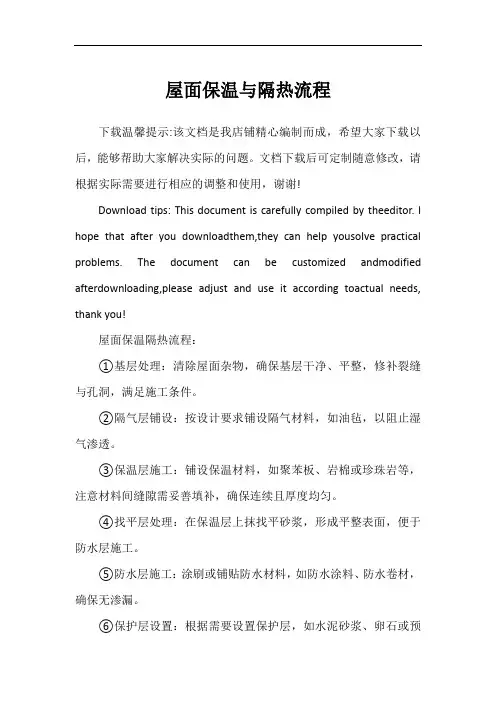

屋面保温与隔热流程
屋面保温与隔热流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!屋面保温隔热流程：①基层处理：清除屋面杂物，确保基层干净、平整，修补裂缝与孔洞，满足施工条件。
②隔气层铺设：按设计要求铺设隔气材料，如油毡，以阻止湿气渗透。
③保温层施工：铺设保温材料，如聚苯板、岩棉或珍珠岩等，注意材料间缝隙需妥善填补，确保连续且厚度均匀。
④找平层处理：在保温层上抹找平砂浆，形成平整表面，便于防水层施工。
⑤防水层施工：涂刷或铺贴防水材料，如防水涂料、防水卷材，确保无渗漏。
⑥保护层设置：根据需要设置保护层，如水泥砂浆、卵石或预制隔热板，增强耐用性。
⑦排气排水：设置排气孔与排水系统，避免保温层内积水，保持空气流通。
⑧绿化或遮阳：可选方式，如铺设植被、安装遮阳设施，进一步增强隔热效果。
⑨质量检查：施工各阶段需进行质量检查，确保每道工序符合规范与设计要求。
⑩验收交付：最终验收屋面保温隔热工程，确保功能达标，交付使用。
屋顶的保温与隔热
屋顶的保温与隔热屋顶像外墙⼀样属于房屋的外围护结构，不但要有遮风蔽⾬的功能，还应有保温与隔热的功能。
⼀、屋顶保温在寒冷地区或装有空调设备的建筑中，屋顶应设计成保温屋顶。
保温屋顶按稳定传热原理来考虑热⼯问题，在墙体中，防⽌室内热损失的主要措施是提⾼墙体的热阻。
这⼀原则同样适⽤于屋顶的保温，为了提⾼屋顶的热阻，需要在屋顶中增加保温层。
1．保温材料的类型保温材料应具有吸⽔率低、导热系数较⼩并具有分为三种类型：①松散保温材料。
常⽤的有膨胀蛭⽯(粒径3～15mm，堆积密度应⼩于300kN/m3；导热系数应⼩于0.14W/(m·K))、膨胀珍珠岩、炉渣和⽔渣(粒径为5～40mm)、矿棉等。
②整体保温层材料。
如加⽓混凝⼟板、泡沫混凝⼟板、膨胀珍珠岩板、膨胀蛭⽯板、矿棉板、岩棉板、泡沫塑料板、⽊丝板、刨花板、⽢蔗板等。
其中最常⽤的是加⽓混凝⼟板和泡沫混凝⼟板。
泡沫塑料板价格较贵，只在⾼级⼯程中采⽤。
植物纤维板只有在通风条件良好、不易腐烂的情况下采⽤才⽐较适宜。
③板状保温材料：如加⽓混凝⼟板、泡沫混凝⼟板、膨胀珍珠岩板、膨胀蛭⽯板、矿棉板、岩棉板、泡沫塑料板、⽊丝板、刨花板、⽢蔗板等。
2．平屋顶的保温层构造⼆、屋顶隔热在夏季太阳辐射和室外⽓温的综合作⽤下．从屋顶传⼈室内的热员要⽐从墙体传⼊室内的热量多得多。
在多层建筑中，顶层房间占有很⼤⽐例，屋顶的隔热问题应予以认真考虑，我国南⽅地区的建筑屋⾯隔热尤为重要，应采取适当的构造措施解决屋顶的降温和隔热问题。
屋顶隔热降温的基本原理是：减少直接作⽤于屋顶表⾯的太阳辐射热量。
顶层通风隔热、屋顶蓄⽔隔热、屋顶植被隔热、屋顶反射阳光阴热等。
(1) 屋顶通风隔热通风隔热就是在屋顶设置架空通风向层，使其上层表⾯遮挡阳光辐射，同时利⽤风压和热压作⽤把间层中的热空⽓不断带⾛，使通过屋⾯板传⼊室内的热量⼤为减少，从⽽达到隔热降温的⽬的。
通风间层的设置通常有两种⽅式⼴种是在屋⾯上做架空通风隔热间层，另⼀种是利⽤吊顶棚内的空间做通风间层。
房屋屋顶的保温与隔热
用心专注、服务专业房屋屋顶的保温与隔热1。
保温层的设置平屋顶因屋面坡度平缓，适合将保温层设置在屋面结构层上，保温层的位置有两种处理方式。
但因为刚性防水屋面防水层容易开裂渗漏，造成正置式保温层受潮失去保温作用，所以一般不设保温层，而只在卷材防水或涂膜防水屋面上应用。
①将保湿层放在结构层之上，防水层之下，成为封闭状态，行业上称为正置式保温，有的也称为屋面内保温。
它与未保温屋面的不同点就是增加了保温层和保温层上午的找平层及隔气层。
②保温层设在防水层之上，成为外露的保温状态，这种方式通常稳为倒置式保温，或外置式保温。
但是，在施工的时候，由于积存在保温材料中的水分逐渐转化为蒸汽而会产生体积膨胀，导致卷材防水层起鼓，因此，正置式保温层下应用一布二油铺设隔气层。
隔气层的铺设，使保温层成为了封闭状态，为了保证施工时保温层和找平层中残留的水分排出，还应在保温层中设置排气道。
排气道应在整个屋面纵横贯通，并与连接大气的排气孔相通。
排气孔的数量应按基层的潮湿程度来确定，一般每30㎡设置一个。
2．平屋顶的隔热①屋顶通风隔热层。
屋顶的通风隔热就是在屋顶设置架空通风用心专注、服务专业层。
架空通风隔热层设于防水层上，架空层间的空气可以自由流通。
架空通风层通常用混凝土隔热板、砖、瓦等材料。
在农村还可以利用吊顶的顶棚与屋面间的空间做通风隔热层，也可以起到同等的隔热通风效果。
②蓄水隔热屋面。
在平屋顶的房屋上，采用屋面蓄水的方法达到隔热的效果，这在南方地区部分农村已经买现。
蓄水隔热屋面具有既能隔熟又可保温的双重功效，既能减少防水层的老化开裂，又能延长其使用寿命等优点。
③植被屋面。
植被屋面又称种植屋面。
这种屋面是根据栽培介质层构造方式的不同可分为一般种植隔热和蓄水种植隔热两大类。
④反射屋面。
反射屋面是利用材料的颜色和平整光滑的表面对热辐射的反射作用达到隔热效果。
如在屋面上采用浅颜色的砾石、混凝土做屋面，也可在屋面上涂刷白色涂料，或采用带铝箔的防水卷材，都能起到反射的作用。
屋顶—平屋顶保温与隔热(建筑构造)
b、室内屋面下方做隔热吊顶棚
（2）蓄水隔热屋面 在屋顶上设置蓄水池，利用其所积蓄的水来达到屋
顶隔热的目的。 （3）种植隔热屋面
采用在屋顶中种植植物，利用植物的光合作用吸收热量， 降低屋面的温度，这种屋面不仅能有效地起到隔热作用， 还可以美化环境
（4）反射隔热屋面 利用材料对阳光的反射作用，减少屋面所接收的热
辐射整体保温材料： 是指以松散保温材作骨料，掺入一定量的胶结材料，现场 整体浇筑在需保温的部位，如沥青膨胀珍珠岩、水泥膨胀珍珠岩、水泥蛭石、水 泥炉渣等。
板状保温材料 ：是指由工厂制作而成的板块状材料，如加气混凝土板、泡 沫混凝土板、矿棉板、泡沫塑料板、岩棉板等。
膨胀珍珠岩
膨胀蛭石
6.4.1 屋顶的保温与隔热 1、平屋顶的保温
寒冷地区或装有空调设备 的建筑，为了减少室内热能从 屋顶的损失，节约能源，其屋 顶应设置保温层。
（1）屋顶保温材料的类型
保温材料应具有吸水率低，导热系数较小并具有一定的强度的性能。屋面保温 材料一般为轻质多孔材料，分为三种类型： 松散保温材料： 常用的松散保温材料有膨胀珍珠岩、膨胀蛭石、矿棉、岩棉 、玻璃棉、炉渣等。
炎热地区夏季太阳辐射大， 会使屋顶温度急剧升高，为了减 轻高温对室内的影响，平屋顶须 设隔热层或采取降温措施。屋顶 隔热降温主要通过通风降温、蓄 水、种植植物和反射阳光等方法。
（1）通风隔热屋面
通风隔热屋面在屋顶设置空气能够流动的间隔层，一方面利用上层表面起 到遮挡阳光的作用，另一方面利用风压和热压不断带走间隔层热空气，以减 少传到室内的热量，从而达到隔热降温的目的。
矿棉
（2）保温层的设置
平屋顶因其屋面坡度平缓，宜 于在结构层之上放置保温层。
屋顶保温隔热原理
屋顶保温隔热原理
屋顶保温隔热是为了减少屋顶对外界温度的传导，以提高室内的保温效果。
其原理主要包括以下几个方面：
1. 热传导阻力：通过在屋顶表面增加隔热材料，可以增加热传导的阻力，减少热量的传导速度。
常用的隔热材料有岩棉、聚苯板、聚氨酯泡沫等。
这些材料具有较低的导热系数，能够有效减缓热量在屋顶中的传播速度。
2. 辐射热阻：屋顶保温隔热材料还可以降低屋顶对太阳辐射的吸收和重新辐射，起到抵挡热辐射的作用。
这些隔热材料一般都具有较高的反射率，能够反射大部分的太阳辐射，减少受热面积，从而降低热量的吸收。
3. 防风保温：通过在屋顶内部形成一层隔风层，可以减少风的穿过屋顶材料的速度，降低风对屋顶的冷却效应。
常见的隔风层材料有防水薄膜、防风布等，能够有效减少大风对屋顶的效应，提高保温效果。
4. 隔热空腔：在屋顶内部设计隔热空腔，可以形成热阻，减少热量的传导。
采用层间通风的方式，可以在隔热空腔中形成对流循环，加强隔热效果。
综上所述，屋顶保温隔热利用热传导阻力、辐射热阻、防风保温和隔热空腔等原理，减少屋顶对外界温度的传导，提高室内的保温效果，以达到节能和舒适的目的。

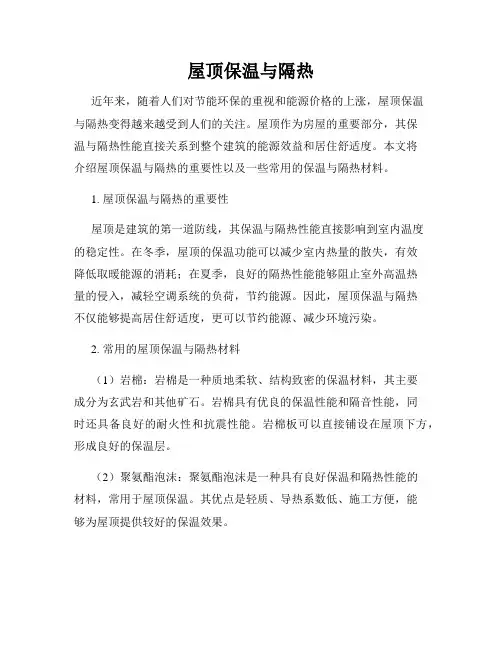

屋顶保温与隔热
屋顶保温与隔热近年来，随着人们对节能环保的重视和能源价格的上涨，屋顶保温与隔热变得越来越受到人们的关注。
屋顶作为房屋的重要部分，其保温与隔热性能直接关系到整个建筑的能源效益和居住舒适度。
本文将介绍屋顶保温与隔热的重要性以及一些常用的保温与隔热材料。
1. 屋顶保温与隔热的重要性屋顶是建筑的第一道防线，其保温与隔热性能直接影响到室内温度的稳定性。
在冬季，屋顶的保温功能可以减少室内热量的散失，有效降低取暖能源的消耗；在夏季，良好的隔热性能能够阻止室外高温热量的侵入，减轻空调系统的负荷，节约能源。
因此，屋顶保温与隔热不仅能够提高居住舒适度，更可以节约能源、减少环境污染。
2. 常用的屋顶保温与隔热材料（1）岩棉：岩棉是一种质地柔软、结构致密的保温材料，其主要成分为玄武岩和其他矿石。
岩棉具有优良的保温性能和隔音性能，同时还具备良好的耐火性和抗震性能。
岩棉板可以直接铺设在屋顶下方，形成良好的保温层。
（2）聚氨酯泡沫：聚氨酯泡沫是一种具有良好保温和隔热性能的材料，常用于屋顶保温。
其优点是轻质、导热系数低、施工方便，能够为屋顶提供较好的保温效果。
（3）挤塑聚苯乙烯板：挤塑聚苯乙烯板是一种蜂窝状结构的保温材料，具有较低的导热系数和良好的抗压强度。
这种材料适用于各类屋顶的保温与隔热。
3. 提高屋顶保温与隔热效果的方法除了选择合适的保温与隔热材料外，还可以采取其他措施来提高屋顶的保温与隔热效果。
（1）采用反射隔热材料：反射隔热材料能够反射太阳辐射，减少热量的吸收。
例如，在屋顶上喷涂一层反射性涂料，可以显著降低室内的温度。
（2）利用绿色屋顶：绿色屋顶是一种将植物种植在屋顶上的保温隔热方式。
植物的生长可以通过蒸腾作用降低屋顶温度，起到保温隔热的效果。
同时，绿色屋顶还能够吸收雨水和净化空气。
（3）增加屋顶的通风量：通过合理设计通风系统，可以将屋顶下方的热空气排出，降低室内温度。
4. 屋顶保温与隔热的案例分析为了更好地了解屋顶保温与隔热的效果，我们将以某大型商业综合体为例进行案例分析。
建筑工程中的隔热与保温技术
建筑工程中的隔热与保温技术随着人们对节能环保的重视程度日益提高，建筑工程中的隔热与保温技术也变得越来越重要。
隔热与保温技术能够有效地减少能源的消耗，改善室内舒适度，提高建筑的可持续性。
本文将介绍建筑工程中常用的隔热与保温技术，以及它们的原理和应用。
一、外墙隔热与保温技术1.外墙外保温系统外墙外保温系统是一种常见的隔热与保温技术，它通过在建筑外墙表面覆盖保温材料来减少能量损失。
这种系统通常包括保温材料、保温层、保护层和装饰层。
保温材料的选择要考虑其隔热性能、耐候性和环境友好性。
2.外墙内外保温系统外墙内外保温系统是另一种常用的隔热与保温技术，它在建筑外墙内外各增加一层保温层。
这种系统可以提高墙体的整体隔热性能，进一步减少能量损失。
同时，由于墙体内外保温层的存在，可以有效地防止冷热桥的发生。
二、屋面隔热与保温技术1.屋面保温板屋面保温板是屋面隔热与保温的主要材料之一。
它具有良好的抗压性能和隔热性能，可有效阻止热量的传输。
屋面保温板的材料一般有挤塑聚苯板、聚氨酯泡沫板等。
2.屋顶绿化屋顶绿化是一种新兴的屋面隔热与保温技术，通过在屋顶覆盖植物来达到保温的效果。
屋顶绿化可以吸收太阳辐射，减少热量的传输，同时增加了屋顶的防水性能和美观度。
此外，屋顶绿化还能够提供生态环境和改善空气质量。
三、窗户隔热与保温技术1.隔热窗隔热窗是一种常用的窗户隔热与保温技术，它通过采用双层或三层玻璃、中间充填气体以及一些其他的隔热材料来减少热量的传输。
隔热窗具有良好的隔热性能，能够有效地减少能源的消耗。
2.窗帘与窗户密封窗帘与窗户密封是另一种常见的窗户隔热与保温技术，它通过使用防尘、防护等功能的窗帘和窗户密封条来减少热量的传输和外界气流的进入。
这种技术简单实用，成本较低，能够有效提高室内的舒适度。
四、地面隔热与保温技术1.地面保温材料地面保温材料是一种常用的地面隔热与保温技术，它通过在建筑地面下铺设保温材料来减少地热的传输。
地面保温材料的选择要考虑其隔热性能和抗压性能，以及是否能够有效阻止湿气的渗透。
屋顶—平屋顶的保温与隔热构造(建筑构造)
倒置式屋面将导热系数小的材料（保温材料） 敷设在低温一侧，符合热工原理，增加了屋面 的保温和节能效果。
倒置式屋面保温层应符合下列规定：
（1）倒置式屋面工程防水等级应为 Ⅰ 级。防水层合理使用年限 不得少于20年。 （2）倒置式屋面的坡度宜为3%。坡度太大会造成保温材料下滑， 太小不利于屋面排水。
正置式屋面：
倒置式屋面 是将保温层设置在防水层之上的屋面。 倒置式屋面基本构造宜由结构层、找坡层、找平层、防世纪60年代开始在德国和美国被采用。
倒置式保温屋面是将憎水性保温材料设置在防水层上面，对 防水层起到一个屏蔽和防护的作用，使之不受阳光和气候变 化的影响而温度变形较小，也不易受到来自外界的机械损伤；
喷涂硬泡聚氨酯，现浇泡沫混凝土
保温层设计应符合下列规定：
（1）保温层宜选用吸水率低、密度和导热系数小，并有一定强 度的保温材料； （2）保温层厚度应根据所在地区现行建筑节能设计标准，经计 算确定；
保温层设计应符合下列规定：
（3）保温层的含水率，应相当于该材料在当地自然风干状态下 的平衡含水率； （4）屋面为停车场等高荷载情况时，应根据计算确定保温材料 的强度；
PART01
保温层应根据屋面所需传热系数或热阻选择轻质、高效的保温材料， 保温层及其保温材料应符合下表的规定。
保温层 板状材料保温层 纤维材料保温层
保温材料
聚苯乙烯泡沫塑料，硬质聚氨酯泡沫塑料，膨胀珍珠岩制品， 泡沫玻璃制品，加气混凝土砌块，泡沫混凝土砌块
玻璃棉制品，岩棉、矿渣棉制品
整体材料保温层
倒置式屋面保温层应符合下列规定：
（3）保温层应采用吸水率低，且长期浸水不变质的憎水性保温 材料。不得使用松散保温材料。 （4）保温层与防水层所用材料应相容匹配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空通风隔热间层，另一种是利用吊顶棚内的空间做通风间层。
①架空通风隔热 ②顶棚通风隔热
架空通风隔热间层设于屋面防水层上，其隔热原理是方面架空层内被加热的空气
与室外冷空气产生对流，将层内的热量源源不断地排走。 架空通风层通常用砖、瓦、混凝土等材料及制品制作 架空通风层的设计要点有： ① 架空层的净空高度一般以180～300mm为宜。屋面宽度
6.种植隔热屋面
种植隔热的原理是：在平屋顶上种植植物，借助载培介质隔热及植物 吸收阳光进行光合作用和遮挡阳光的双重功效来达到降温隔热的目的 一般种植隔热屋面是在屋面防水层上直接铺填种植介质，载培植物。 其构造要点为： ① 选择适宜的种植介质 宜尽量选用轻质材料作载培介质，常用的 有谷壳、蛭石、陶粒、泥碳等，即所谓的无土载培介质。 载培介质的厚度应满足屋顶所载种的植物正常生长的需要，但一般不 宜超过300mm。 ② 种植床的做法 埂。 种植床又称苗床，可用砖或加气混凝土来砌筑床
2.平屋顶保温构造
平屋顶因其屋面坡度平缓，保温层通常放在防水层之下，结构层之上。 保温油毡屋面与非保温油毡屋面所不同的是增加了保温层和保温层上下
的找平层与隔蒸汽层。隔蒸汽层通常的做法是一毡二油。
为了解决排除水蒸气的问题需要在保温层中设排汽道，排汽道内用大粒 径炉渣填塞，既可让水气在其中流动，又可保证防水层的基层坚实可靠。 同时，找平层内也在相应留槽作排汽道，并在其上干铺一层油毡条，用玛 碲脂单边点贴覆盖。排汽道在整个层面应纵横贯通，并应与大气连通的排 汽孔相通，排汽孔的数量应根据基层的潮湿程度确定，一般每36m2设置一 个。
水面100mm。 ⑤溢水孔与泄水孔 为避免暴雨时蓄水深度过大，应在蓄水池布置若干溢水孔， 为便于检修时排除蓄水，应在池壁根部设泄水孔，泄水孔和 溢水孔均应与排水檐沟或水落管连通。 综上所述：蓄水屋面与普通平屋顶防水屋面不同的就是增
加了一壁三孔。所谓一壁是指蓄水池的仓壁，三孔是指溢水
孔、泄水孔、过水孔。
平屋顶的通风隔热
5.屋顶蓄水隔热
蓄水屋面的构造设计主要应解决好以下几方面的问题：
①水层深度及屋面坡度
适宜的水层深度为150～200mm。为保证屋面蓄水深度的
均匀，蓄水屋面的坡度不宜大于0.5%。
②防水层的做法 最好用于刚性防水屋面，也可用于卷材防水屋面。采用刚 性防水层时应按规定做好分格缝。 ③蓄水区的划分
种植隔热屋面
③ 种植屋面的排水和给水 一般种植屋面应有一定的排
水坡度（1%～3%）。通常在靠屋面低侧的种植床与女儿
墙间留出300～400mm的距离，利用所形成的天沟有组织 排水，并在出水口处设挡水坎，以沉积泥沙。 ④ 种植屋面的防水层 种植屋面可以采用一道或多道
（复合）防水设防，但最上面一道应为刚性防水层。
平屋顶的保温
3.坡屋顶保温构造
坡屋顶的保温层一般布置在瓦材与檩条 之间或吊顶上面。
4.屋顶通风隔热
通风隔热就是在屋顶设置架空通风间层，使其上层表面遮 挡阳光辐射，同时利用风压和热压作用使间层中的热空气被不 断带走。通风间层的设置通常有两种方式：一种是在屋面上做
>10m时，应在屋脊处设置通风桥以改善通风效果。
② 为保证架空层内的空气流通顺畅，其周边应留设一定数量 的通风孔 ③ 架空隔热板的支承物可以做成砖垄墙式，也可做成砖墩式
顶棚通风隔热屋面构造示意，设计中应注意满足下列要求：
① 必须设置一定数量的通风孔，使顶棚内的空气能迅速对流。
② 顶棚通风层应有足够的净空高度，应根据各综合因素所需 高度加以确定。仅作通风隔热用的空间净高一般为500mm左右。 ③ 通风孔须考虑防止雨水飘进。 ④ 应注意解决好屋面防水层的保护问题。
⑤ 注意安全防护问题
种植屋面是一种上人层面，护栏
的净保护高度不宜<1.1m 。
种植层的深度
植物种类 种植层深度/mm 备注
草皮 小灌木 大灌木 浅根乔木 深根乔木
150～300 300～450 450～600 600～900 900～1500
前者为该类植物的最小 生存深度，后者为最小 开花结果深度
平屋顶的保温与隔热
（1）平屋顶的隔热 在寒冷地区，为防止冬季室内热量通过屋顶向外散失， 一般需设保温层，即在结构层上铺一定厚度的保温材料。 常用的保温材料有膨胀珍珠岩、膨胀蛭石、泡沫塑料类、
微孔混凝土和炉渣等。设计时根据建筑的使用要求、屋面
的结构形式等选用保温材料，并经热工计算确定保温层的 厚度。 为保证建筑物室内有良好的学习、工作和生活的环境， 在我国南方地区，屋顶的隔热是建筑物必须采用的措施。 常采用的构造做法有实体材料隔热屋面、架空隔热屋面、 蓄水隔热屋面、种植隔热屋面等。
为了便于分区检修和避免水层产生过大的风浪，蓄水屋面
应划分为若干蓄水区，每区的边长不宜超过10m。蓄水区间 做成分仓壁，壁上留过水孔，使各蓄水区的水层连通，但在 变形缝的两侧应设计成互不连通的蓄水区。
④女儿墙与泛水 蓄水屋面四周可做女儿墙并兼作蓄水池的仓壁。在女儿墙
上应将屋面防水层延伸到墙面形成泛水，泛水的高度应高出
屋顶保温与隔热
屋顶保温材料选择 平屋顶保温构造 坡屋顶保温构造 屋顶通风隔热
屋顶蓄水隔热 种植隔热屋面
蓄水种植隔热屋面
1.屋顶保温材料选择
在寒冷地区或装有空调设备的建筑中，屋顶应设计成保温屋 顶。为了提高屋顶的热阻，需要在屋顶中增加保温层。 保温材料应具有吸水率低，导热系数较小并具有一定的强度 的性能。屋面保温材料一般为轻质多孔材料，分为三种类型： ①松散保温材料 堆积密度应小于300kg/m3,导热系数应小于 0.14W/（m· K），常用的有膨胀蛭石（粒径3～15mm）、膨胀 珍珠岩、矿棉、炉渣等。 ②整体保温材料 常用水泥或沥青等胶结材料与松散保温材料 拌合，整体浇筑。如水泥炉渣、沥青膨胀珍珠岩、水泥膨胀蛭石 等。 ③板状保温材料 如加气混凝土板、泡沫混凝土板、膨胀珍 珠岩板、膨胀蛭石板、矿棉板、岩棉板、泡沫塑料板、木丝板、 刨花板、甘蔗板等。
