动态血压操作步骤

注意事项：

1、监护仪会根据设定的时间间隔自动测量血压，无需用户干预。

2、测量结果会被自动记录下来，不用自己专门记录。

3、在测量血压的时候，胳膊一定要放在一个比较舒服的位置，要放松。

4、不能让袖带滑动。如果袖带发生滑动的话，请按左图指示重新系好。

5、本仪器请保持干燥。在进行蒸气浴或洗澡时不要携带本仪器。

6、操作机器或是开车的时候都会对本仪器的测量产生一定的影响。

7、为了得到正常的血压记录，请您保持正常的作息制度。

佩戴说明：

1. 袖带佩戴松紧，已插入两个手指为适宜

2. 软管朝上，绕过脖子

3. 在佩戴过程中，感觉盒子要打气，此时要静止，胳膊与心脏的位置平衡

简易流程

1. 把电池放入血压测量仪后座的电池仓内

2. 血压数据线插入血压测量仪下方的圆形小孔内

3. 打开血压软件，点击‘上传’然后输入患者的姓名和ID，分别输入白天和夜间打气的间隔时间，白天建议30分钟以上，夜间则为60分钟以上，其他无需操作。然后点击确定

4. 提示接收盒中数据将被覆盖，是否继续点击是

5. 成功后，断开数据线给患者背带好血压（1.对准动脉 2. 导气管朝上，绕过脖子）（患者注意事项 1.。打气时，患者必须停下工作，保持静止状态，胳膊自然垂摆 2. 患者应该记录当天的活动情况 3.贵重物品，轻拿轻放）

6. 次日患者回来后，连接数据线，点击‘下载’按钮下载成功后即可断开数据线，解下袖带，取出电池。

7. 选中患者信息，点击确认按钮（左上方点击文件（F）------打开数据（O）,也可以找到）

8. 点击‘编辑’或者上方编辑（文字按钮）----血压数据（B）

9. 点击数字前面的空格点击后出现*号，则这条记录在报告中不会打印出来再次点击*后，*号则会消失，这条记录则又会在报告中打印出来，编辑完成后，点击确认。

10. 点击‘报告’查看确认数据没有问题，直接打印即可。

11. 对软件其他按钮功能不了解的用户，可以点击帮助图标------软件功能介绍，详细了解。

SJ99D无创血压计动态检定仪操作规程

SJ99D无创血压计动态检定仪操作规程仪器简介： SJ99D无创血压计动态检定仪是一种应用于示波法无创血压监护仪的多用途检测仪器。SJ99D能提供动态血压模拟，静态校准，自动泄漏测试，以及过压释放检测。可用于检验多种不同血压监护仪的性能指标。SJ99D可提供450mmHg(60kPa)的压力值用于自动泄漏测试、过压测试和压力源模拟。广泛应用于计量、医院、研究院、高校实验室，用于血压计校验，也可用于精密压力表，一般压力表等校验。 1、目的：为了规范SJ99D无创血压计动态检定仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。为保障国家计量单位制的统一和量值的准确可靠，保障广大人民的身体健康，以有效的措施来控制影响检测质量的各种因素，确保检测质量，为客户提供可靠数据，出具符合国家标准、准确无误的证书，制定本作业指导书。 2、适用范围血压计、血压表、无创自动测量血压计的血压测量。 3、主要技术指标：静态压力测量：压力发生范围：(0-60) kPa[(0-450)mmHg] 压力测量范围：(0-60) kPa[(0-450)mmHg] 准确等级：0.1级，0.05级 0.1级分辨率： 0.01 kPa(0.1mmHg) 0.05级分辨率： 0.001 kPa(0.01mmHg) 控压稳定度：0.05%F.S 动态血压模拟：

成人模式：收缩压：(6.7～34.0)kPa[(50～255)mmHg] 舒张压：(4.0～26.0)kPa[(30～195)mmHg] 新生儿模式：收缩压：(4.0～16.0)kPa[(30～120)mmHg] 舒张压：(1.3～13.3)kPa[（10～100）mmHg] 血压示值重复性：不大于0.3kPa(2mmHg) 心率范围： (30-250) 次/min 脉搏容积达到2.4cc时200BPM 脉搏容积达到1.2cc时250BPM 心率准确度：±(1%R.D+1)（30～200）次/min 脉搏量：(0.1-2.4)CC 增量：0.1CC 显示单位：kPa, mmHg, cmH20, inH2O及PSI (用户可选择) 尺寸：270mm×220mm×100mm 重量：5KG 4、操作规程： 4.1. 检查外观是否受损。 4.2. 开机及预热：接通标准器电源按下电源开关键开启仪器，开机后仪器进行自检。 4.3. 系统进入主界面，切换所检测项目模式。 4.3.1血压模拟:对血压示值重复性进行检测。 4.3.2单项测量：产生标准压力，对示值误差、气密性、放气速率、灵敏度进行鉴定。 4.3.3自动测量：静态压力示值误差、系统气密性、自动放气速率（听诊法压力计）、灵敏度（压力表）、动态血压模拟进鉴定。先设定好所需鉴定参数，点击开始，记录数据即可。 4.3.4系统设置：包括对压力校准、量程、检测模式、密码等设置，也可对系统进行管理、参数进行查询。 4.4. 关机：监测完毕后，按下开关机键关机。

血压测量护理技术操作流程图

血压测量护理技术操作流程（肱动脉法）素质要求：仪表端庄、着装整齐、修剪指甲、洗手、戴口罩病人：查对病人了解病情、治疗情况、心理状态及合作程度、解释测血压的目评估的、方法、注意事项及配合要点环境：室温适宜、光线充足、环境安静患者准备体位舒适、情绪稳定测量前20—30分钟禁止吸烟、运动、情绪波动准备用物：治疗盘、血压计、听诊器、记录本、笔携用物至床旁核对患者体位手臂位置（肱动脉）心脏同一水平坐位：平第四肋卧位：平腋中线卷袖至肩露上臂手掌向上肘部伸直打开血压计，垂直放妥，检查血压计，驱尽袖带内空气，汞柱无裂损，汞柱降至“0”点平整缠袖带，松紧以能插入 1指为宜，带下缘距肘窝2—3cm 开水银槽开关注气：听诊器，置肱动脉搏动处，关闭气门，挤压气球注气，至肱动脉搏动音消失再升高20 —30mmHg 注气：听诊器置肱动脉搏动处关闭气门挤压气球注气至肱动脉搏动再升高 20—30mmHg 音消失 2.66—4Kpa 缓慢每秒4mmHg 听诊器出现第一声为收缩压放气：放气测血压搏动突然变弱或消失为舒张压完毕排袖带余气拧紧气门解袖带关水银槽开关关血压计（血压计倾斜45°）收缩压/舒张压mmHg （Kpa ）病人病床单元用物目的：测量血压值，观察血压的动态变化，为治疗与护理提供依据注意事项：1、对需要长期密切观察血压的病人应定时间、定部位、定体位、定血压计、以保证血压值的准确性与可比性。 2、充气不可过猛、过高，防止水银外溢；放气不可过快过慢，以免读值误差。准备操作步骤记录整理理论

臂式电子血压计使用方法

臂式电子血压计使用方法使用方法（一）装入电池或外接电源 ●请务必使用碱性电池或DC6V 800mA以上的电源适配器。 1血压计翻过来,按箭头所指方向卸下电池盖。 2确认电池的极后，装入AA（5号）碱性电池4节。注：血压计第一次装上电池或外接电源时，液晶屏全显约1秒，并伴有“嘀”声3盖上电池盖，直至听见“咔哒”声。更换电池出现以下情况时请更换电池 ●测量过程中出现标记显示时。 ●按下“ON/OFF 开/关”键，液晶屏无任何显示。【电池寿命】 ●使用一组新的LR6 AA碱性电池，约可进行300次测量。（环境温度22℃，加压180mmHg，手臂周长17cm时)●如果环境温度较低，则会缩短电池寿命。 ●碱性电池如果被充电、正负极置入不当、短路、与使用过的电池或不同种类的电池混用、投入火中等，都可能造成漏液或爆炸。请勿分解电池。若长时间不使用本血压计时，应从血压计中取出电池。 ●废弃电池请勿乱扔，注意回收。（二）臂带之绑法

1将臂带卷绑在裸露的手臂上,胶管的出口应与手掌面的小手指对齐. 2扎牢臂带后,请勿将衣服带入臂带,否则会影响测量精度. (※臂带不能捆綁太紧,也不能太松,能放进一根手指最为合适). 3 测量时姿势是将胳膊肘放在桌子上.手心向上,身体放松,将臂带与心脏高度保持一致. ※如不将臂带正确绑好,位置放置正確,可能无法测得正确血压. 测量 ●测量时请在身体放松的状态下进行测量,并不可抽烟、深呼吸、说话及蠕动,否则将影响测量结果。 1 单位转换：血压值单位KPa/mmHg转换(开机默认单位为mmHg) ●长按ON/OFF开/关键5秒 ●根据需要，当显示KPa时松开ON/OFF开/关键，此时所有测量数据为KPa单位；●同理，当显示mmHg时松开ON/OFF开/关键，此时所有测量数据为mmHg单位。

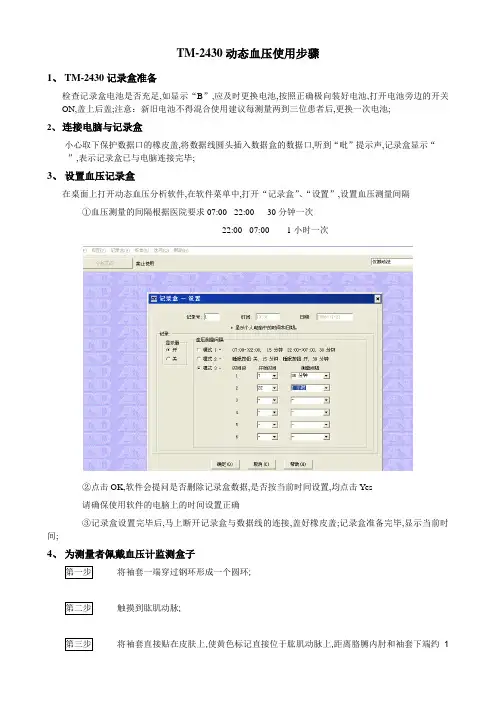

动态血压使用步骤

TM-2430动态血压使用步骤 1、TM-2430记录盒准备检查记录盒电池是否充足，如显示“B”，应及时更换电池，按照正确极向装好电池，打开电池旁边的开关（ON），盖上后盖。注意：新旧电池不得混合使用！建议每测量两到三位患者后，更换一次电池。 2、连接电脑与记录盒小心取下保护数据口的橡皮盖，将数据线圆头插入数据盒的数据口，听到“吡”提示声，记录盒显示“- - - -”，表示记录盒已与电脑连接完毕。 3、设置血压记录盒在桌面上打开动态血压分析软件，在软件菜单中，打开“记录盒”、“设置”，设置血压测量间隔 ①血压测量的间隔（根据医院要求）07:00 - 22:00 30分钟一次 22:00 - 07:00 1小时一次 ②点击OK，软件会提问是否删除记录盒数据，是否按当前时间设置，均点击Yes （请确保使用软件的电脑上的时间设置正确） ③记录盒设置完毕后，马上断开记录盒与数据线的连接，盖好橡皮盖。记录盒准备完毕，显示当前时间。 4、为测量者佩戴血压计监测盒子将袖套一端穿过钢环形成一个圆环。触摸到肱肌动脉。将袖套直接贴在皮肤上，使黄色标记直接位于肱肌动脉上，距离胳膊内肘和袖套下端约

1英寸。缠绕袖套，使钢环保留在滑动范围内，保持平整不下滑，但同时应有两个指头的空隙。将空气软管从患者肩膀绕过，用胶带固定在患者身上。装好腰带和携带包。调整好腰带的位置，当患者佩戴左（右）袖套时，使携带包位于患者的右（左）侧。将空气软管连接到空气插口。将记录盒放入携带包。测量中不要干扰袖套或空气软管，因为记录盒会测量到非常细小的压力变化。 5、开始测量按下并保持按下3秒钟，然后“A”显示，记录盒根据内部时钟和自动测量参数开始自动测量。量。结果显示并储存在内存中。 6、测量结束后, 一定要按下黑色AUTO ON/OFF按钮，记录盒显示“A”，才会自动测量血压 7、数据传输用数据线将电脑与记录盒连接起来，记录盒发出“嘀”一声，并显示点击记录盒-获取数据-填写患者姓名-保存数据

血压测量流程

血压的测量目的： 1、测量、记录患者的血压，判断有无异常情况。 2、监测血压变化，间接了解循环系统的功能状况。准备用物：血压计、听诊器、记录本、笔。操作流程：一、着装规范，七步洗手，备齐用物。二、评估 1、环境：安静舒适。 2、评估患者：病情、意识、合作能力。 3、影响血压的相关因素。三、实施要点： 1、核对病人，解释目的、方法，取得患者的配合。 2、检查血压计。 3、协助患者采取坐位或卧位，保持血压计零点、肱动脉与心脏同一水平。 4、驱尽袖带内空气，平整地缠于患者上臂中部，松紧以能放入一指为宜，下缘距肘窝2-3厘米。 5、听诊器置于肱动脉位置。 6、缓慢匀速打气，勿过快、过猛，至肱动脉音消失后再打 20-30mmHg；以每秒2-4mmHg速度放气，第一声为收缩压，变音或消失为舒张压。 6、测量完毕，排尽袖带余气，血压计倾斜45度待水银全部流入水银槽内后，关闭血压计。 7、安置患者舒适体位，征询患者感受。 6、消毒手并记录。四、指导患者 1、告知患者测量血压时的注意事项。

2、指导患者了解影响测量的相关因素。 3、指导患者或家属学会正确测量血压的方法。注意事项 1、保持测量者视线与血压计刻度平行。 2、长期观察血压的患者，做到“四定”：定时间、定部位、定体位、定血压计。 3、按照要求选择合适袖带。 4、若衣袖过紧或太多时，应当脱掉衣服，以免影响测量结果。简易流程着装规范→洗手→携用物至床旁→核对病人→评估解释目的→摆体位→驱尽袖带内空气，平整地缠于患者上臂中部，松紧以能放入一指为宜，下缘距肘窝2-3厘米→正确记录收缩压与舒张压→测量完毕，排尽袖带余气关闭血压计→患者舒适体位→消毒手→记录

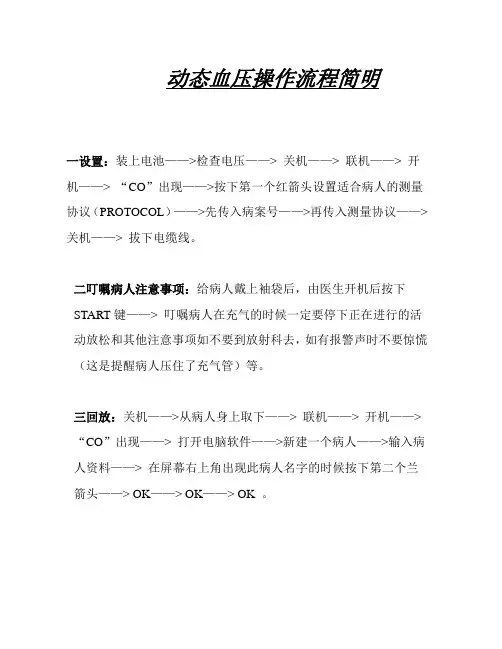

动态血压操作流程
