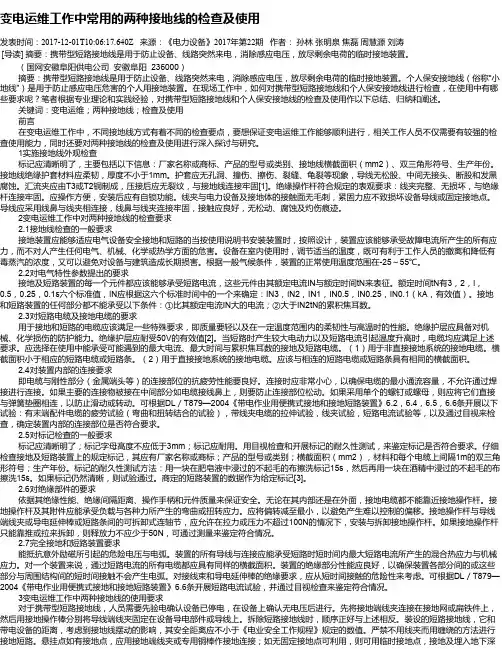

变电运维工作中常用的两种接地线的检查及使用
变电运维工作中常用的两种接地线的检查及使用发表时间：2017-12-01T10:06:17.640Z 来源：《电力设备》2017年第22期作者：孙林张明泉焦磊周慧源刘涛[导读] 摘要：携带型短路接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地装置。
（国网安徽阜阳供电公司安徽阜阳 236000）摘要：携带型短路接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地装置。
个人保安接地线（俗称“小地线”）是用于防止感应电压危害的个人用接地装置。
在现场工作中，如何对携带型短路接地线和个人保安接地线进行检查，在使用中有哪些要求呢？笔者根据专业理论和实践经验，对携带型短路接地线和个人保安接地线的检查及使用作以下总结、归纳和阐述。
关键词：变电运维；两种接地线；检查及使用前言在变电运维工作中，不同接地线方式有着不同的检查要点，要想保证变电运维工作能够顺利进行，相关工作人员不仅需要有较强的检查使用能力，同时还要对两种接地线的检查及使用进行深入探讨与研究。
1实施接地线外观检查标记应清晰明了，主要包括以下信息：厂家名称或商标、产品的型号或类别、接地线横截面积（mm2）、双三角形符号、生产年份。
接地线绝缘护套材料应柔韧，厚度不小于1mm。
护套应无孔洞、撞伤、擦伤、裂缝、龟裂等现象，导线无松股、中间无接头、断股和发黑腐蚀。
汇流夹应由T3或T2铜制成，压接后应无裂纹，与接地线连接牢固[1]。
绝缘操作杆符合规定的表观要求：线夹完整、无损坏，与绝缘杆连接牢固。
应操作方便，安装后应有自锁功能。
线夹与电力设备及接地体的接触面无毛刺，紧固力应不致损坏设备导线或固定接地点。
导线应采用线鼻与线夹相连接，线鼻与线夹连接牢固，接触应良好，无松动、腐蚀及灼伤痕迹。
2变电运维工作中对两种接地线的检查要求2.1接地线检查的一般要求接地装置应能够适应电气设备安全接地和短路的当按使用说明书安装装置时，按照设计，装置应该能够承受故障电流所产生的所有应力，而不对人产生任何电气、机械、化学或热学方面的危害。

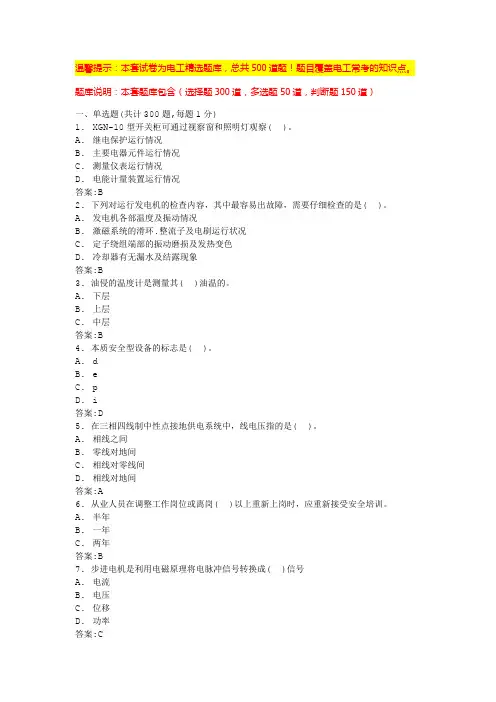

电工培训试题及答案(最新版)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.XGN-10型开关柜可通过视察窗和照明灯观察( )。
A.继电保护运行情况B.主要电器元件运行情况C.测量仪表运行情况D.电能计量装置运行情况答案:B2. 下列对运行发电机的检查内容，其中最容易出故障，需要仔细检查的是( )。
A.发电机各部温度及振动情况B.激磁系统的滑环.整流子及电刷运行状况C.定子绕组端部的振动磨损及发热变色D.冷却器有无漏水及结露现象答案:B3. 油侵的温度计是测量其( )油温的。
A.下层B.上层C.中层答案:B4. 本质安全型设备的标志是( )。
A. dB. eC.pD.i答案:D5. 在三相四线制中性点接地供电系统中，线电压指的是( )。
A.相线之间B.零线对地间C.相线对零线间D.相线对地间答案:A6. 从业人员在调整工作岗位或离岗( )以上重新上岗时，应重新接受安全培训。
A.半年B.一年C.两年答案:B7. 步进电机是利用电磁原理将电脉冲信号转换成( )信号A.电流B.电压C.位移D.功率答案:C8. 手拉葫芦适用于小型设备和重物的短距离吊装，起重量最大不超过( )。
A.8tB.10tC.15tD.20t答案:D9. 变压器匝数少的一侧电压低，电流( )。
A.小B.大D.不确定答案:B10. 《国家电网公司员工道德规范》要求供电职工要增强( )意识，自觉遵环保法规，善待自然，绿化.净化.美化生活环境，讲究公共卫生，爱护花草木.人文景观，努力节约资源。
A.清洁卫生B.自我保护C.主人翁D.环境保护答案:D11. 在10KV无遮栏检修中人体及其所携带工具与带电体的最小安全距离为( )A. 1.5mB.0.7mC.0.35mD.0.15m答案:B12. 携带式电气设备的绝缘电阻不低于( )。
如何选用携带型短路接地线
选用接地 线时， 首先要 考虑的问题是 接地线的允许 过流量。不同 长。 的安装地点， 5. 接地线型式 要根 该地点 ( 1 ) 三相组合式 核算过的短路 即相线三相短路后经汇流线接地。该
3. 短路线的保护 短路线一般有一层透明绝缘材料包 裹， 一方面为了防感应电伤人作为绝缘使 用，另一方面为了保护接地线在使用中不 易磨损。 选用透明的材料是为了便于使用 者检查接地线的状态是否良好。 4. 短路线的长度 短路线的长度一般根据接地点与设备 的距离、设备相间的距离等决定， 对于不 同的设备， 相线、 汇流线的长度也有不同。 但短路线的长度应以适用为原则，不宜过
绝缘操作杆
弹Байду номын сангаас压紧式
钳型压紧式
1. 绝缘操作杆的最小有效长度
2006 年第5 期 电叫搜甫 171
产 品 与应 用
表2
电压等级
5 0 0 kV
4‘ m o
最小有效长度
选用绝 1 1O kV 10 kV 2 2 0 kV 缘操作杆应 2 .l m 1 .3 m 07 m 根据所使用 的设备的电压等级确定，不同的电压等 级，绝缘操作杆的长度不同，一般除了
产 品与应 用
本文详细介绍了 携带型短路接地线的构造、类型， 结合电力生产的实际使用要求，分析了 如何正确 选用合适的携带型短路接地线，对电力安全生产有较强的指导作用。
如何选用携带型短路接地线
. 广东电网公司佛山供 电局 翁治江
携带型短路接地线在电力系统应用非 常广泛 ，是电力生产人员在生产过程中 所使用的有效的安全保护措施之一 ，在 被检修设备和线路上进行短路接地的， 可以泄放残余电荷 ，防止在突然来电时 的危险电压和电弧 ，以及邻近带电设备 和线路产生的感应电压，造成工作人员 触电死亡或严重灼伤，保证操作人员的 人身安全。如何选用合适的接地线是合 理使用接地线的前提和基础。为了合理 的选用接地线，首先要对接地线的构造 有充分的了解。
携带型短路接地线校验工作管理规定
携带型短路接地线校验工作管理规定1 总则1.1 为加强****发电公司的安全生产管理，规范本公司携带型短路接地线的热稳定校验工作，确实保障广大职工在实际工作中的人身和生命安全，特制定本规定。
1.2对携带型短路接地线的截面进行验算是为了保证《电业安全工作规程》中规定的在接地线悬挂处不致因短路电流而溶化。
1.3在检修设备和线路上装设接地线是保证安全的技术措施之一，目的是为了泄放剩余电荷，防止突然来电及邻近带电设备和线路可能产生的感应电压。
2 验算引用的标准、数据和文献2.1《电力安全工作规程》（发电厂及变电所）2.2《电力安全工作规程》（电力线路部分）2.3《电力设备接地设计技术规程》 SDJ8—792.4《防止电力生产重大事故的二十五项重点要求》2.5《携带型短路接地技术标准》 SD332—19892.6 短路容量计算值（此值根据甘肃电网每年下发的计算值为准）。
2.7 ****发电公司主系统短路电流计算结果（此值根据每年继电保护专业计算值为准）。
2.9 ****发电公司设备参数。
3 热稳定校验规定3.1各部门使用的便携型的接地线，由各使用部门每年应根据所属地区短路容量的变化（具体以调度部门提供的数值为准），对运用中的携带型短路接地线进行热稳定校验。
如短路容量没有发生变化，可不进行校核计算工作，但必须有核对工作的文字记录。
3.2对运用中的携带型短路接地线进行热稳定校验时应充分考虑其适用的运行方式及经经济性。
既要求热稳定符合要求，同样要适用方便现场做措施、检修工作及安全要求。
3.3 携带型短路接地线的校验工作由各使用部门的电气主管或安全专责（安全管理员）负责进行。
3.4 公司安全监察部是携带型短路接地线校验工作的归口管理部门。
3.5对热稳定校验不合格的携带型短路接地线应及时予以更换，在更换前如急需使用，必须用两组接地线并列使用，在两票中写清楚两组接地线的编号。
3.6各相关使用便携型接地线部的电气主管或安全专责（安全管理员），必须在每年12月30日前，将本部门携带型短路接地线的校验结果用WORD 文档格式（见附件1）通过OA 系统上报公司安全监察部。
携带型接地线的使用要求及注意事项
携带型接地线的使用要求及注意事项
当高压设备停电检修或进行其它工作时，为了防止停电设备突然来电和邻
近高压带电设备对停电设备所产生的感应电压对人体的危害，需要用携带型接
地线将停电设备已停电的三相电源短路接地，同时将设备上的残余电荷对地放掉。
实验证明，接地线对保证人身安全十分重要。
现场工作人员常称携带型接
地线为“保线”。
携带型接地线主要由短路各相的导线，接地用的导线及将上述两种导线接
到设备停电部分和接地装置上的连接器（也称线卡子）等三部分组成。
短路各
相用的导线采用多股软铜线，其截面积应能满足短路时热稳定的要求，即在较
大短路电流通过时，导线不会因产生高热而熔化。
为了保证有足够的机械强度，截面积应不小于25cm²。
携带型接地线的连接器（线卡子或线夹）装上后，要求接触良好，并有足
够的夹持力，防止在短路电流幅值较大时，由于接触不良而熔断，或由于夹持
力不够，当受短路电流的电动力作用时发生脱落。
携带型接地线有统一编号和
固定存放位置。
在存放接地线的位置上也要有编号，以便将接地线按照相对应
的编号放在固定的位置，即“对号入座”。
为了保证接地线、各连接器与设备的导电部分均接触良好，一般在安装设
备时，将设备的导电部分和接地装置的接地干线以及可能装设接地线的地方擦
拭干净，并在表面镀锡，作为标志。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
携带型短路接地线截面积的验算
戴克铭
（苏州供电公司江苏苏州215004）
［摘要］装设接地线是保证安全的技术措施之一，《电业安全工作规程》要求短路接地线的截面应符合短路电流的要求，但不得小于25 mm2。
很多单位在使用携带型短路接地线时往往没有经过短路电流的计算，如果短路接地线悬挂处的短路电流超过它的熔化电流，万一发生误送电事故，短路接地线将熔断，后果不堪设想。
本文介绍了携带型短路接地线的计算公式及验算的原则，供使用单位参考。
［关键词］短路接地线截面验算
在被检修设备和线路上装设短路接地线是保证安全的技术措施之一，目的是为了泄放剩余电荷，防止突然来电以及邻近带电设备和线路可能产生的感应电压等。
为保证工作中的安全，必须正确使用短路接地线。
《电业安全工作规程》（发电厂和变电所电气部分）第80条规定：“接地线应用多股软裸铜线，其截面应符合短路电流的要求，但不得小于25 mm2。
”很多单位在使用携带型短路接地线时一般都是采用25 mm2截面的接地线，这只是《电业安全工作规程》中规定的最小截面。
如果没有经过短路电流的计算，短路接地线悬挂处的短路电流又超过它的熔化电流，万一发生误送电事故，短路接地线将熔断，后果不堪设想。
因此，应按照《电业安全工作规程》的规定，对携带型短路接地线的截面进行验算。
根据原能源部颁发的“携带型短路接地线技术标准”（SD 332-89）中附录A 携带型短路接地线的金属熔断特性，短路接地线截面、熔化电流和承受时间的关系可用奥迪道克（I.E.Ondendonks）公式表述：
T m-T a
Log（––––––––– + 1）
234+T a
I m= A –––––––––––––––––––––––
33t
式中：I m––熔化电流值，A；
A ––接地线截面，圆密尔；
t ––承受电流的时间，s；
T m––金属的熔化温度，℃；
T a ––环境温度，℃。
当使用铜质接地线时，T m =1083℃T a=40℃代入
将A（圆密尔）换算为S（mm2），上式可简化为：
1083-40
Log（––––––––– + 1）
234+40 0.02066
I m= 1973.5S ––––––––––––––––––––=1973.5S ––––––––=283.68S/√t
33t 33t
一般以理论上熔断特性所要求得到的值I m除以一个降值因子作为额定短路电流I来估算携带型短路接地线需要的截面积，降值因子值在1.08-1.15范围内。
若取下限值1.08，
1.08 I√t
S=––––––––
283.68
根据不同短路容量以及不同的承受短路电流的时间可计算出携带型短路接地线需要的截面
积如下表：
单位：mm2
一般线路工作和在变电站出线回路上工作所使用的携带型短路接地线承受短路电流的时间
可取0.1 s，为主保护动作时间（保护动作的时限为0秒）加开关固有动作时间；变电站母线工作所使用的携带型短路接地线承受短路电流的时间亦为母线保护动作时间加开关固有动作时间。
变电站的母线如装有接地闸刀，则应使用接地闸刀。
实际工作中，由于重量及悬挂方便，所使用的携带型短路接地线的截面不可能太大，常用的25mm2、35 mm2两种规格的携带型短路接地线可承受的短路电流为：25mm2可承受的短路电流为
I=283.68S/1.08√t=283.68×25/1.08
35 mm2可承受的短路电流为
I=283.68S/1.08√t=283.68×35/1.08√0.1=29072A=29.07kA 各单位应根据短路容量对携带型短路接地线进行验算，验算时可不考虑合环运行方式下的最大短路容量。
验算后，如25mm2携带型短路接地线不能承受该地点的短路电流，则可采用在接地处同时挂两组25 mm2携带型短路接地线或改用35 mm2携带型短路接地线（须在工作票上明确注明）。
为防止在使用中混淆这两种规格的接地线，25mm2、35mm2两种规格的接地线应有明显的区别，对每一电压等级的携带型短路接地线一般宜采用一种截面的接地线。
